Les câbles :

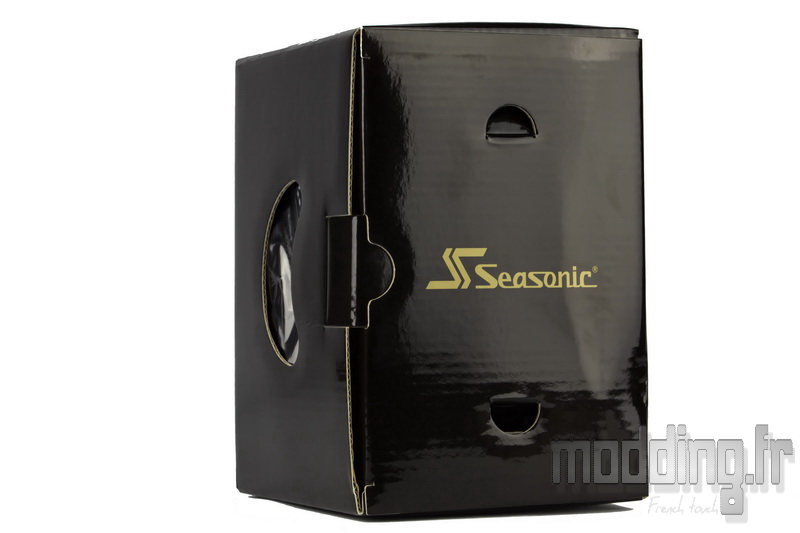

Les câbles sont rangés dans cette boite en carton.
Ils sont placés plus ou moins en vrac dans deux sachets en plastique à déchirer.
De par la conception entièrement modulaire, tous les câbles sont donc indépendants du bloc.
Les fils sont de couleur noire.
Nous avons deux catégories de câbles.

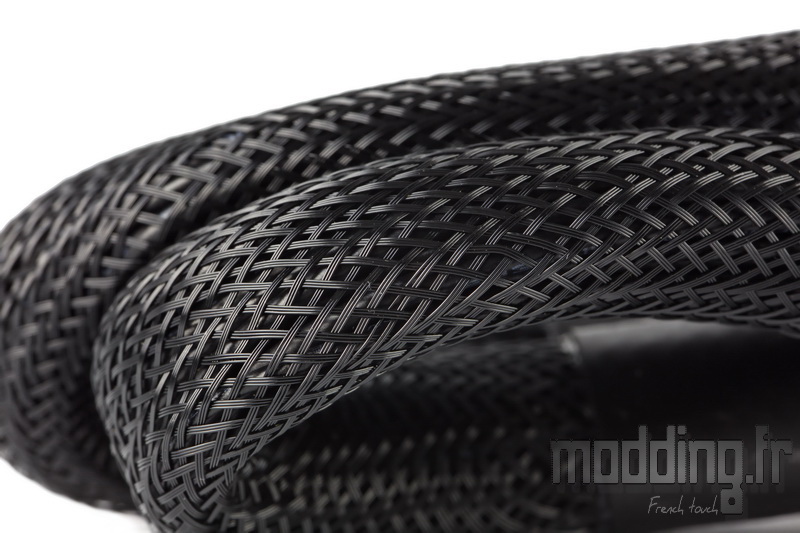

Une première regroupe le câble ATX, CPU et PCIe. Ils sont revêtus d’une gaine tressée.

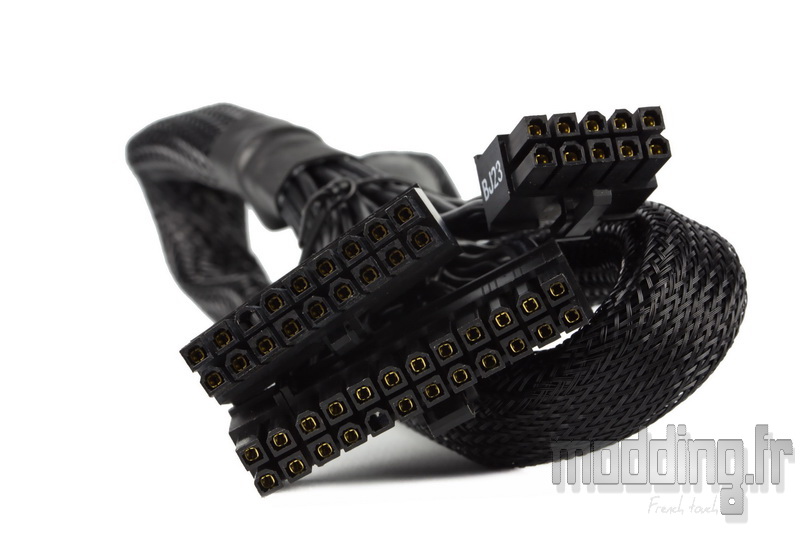

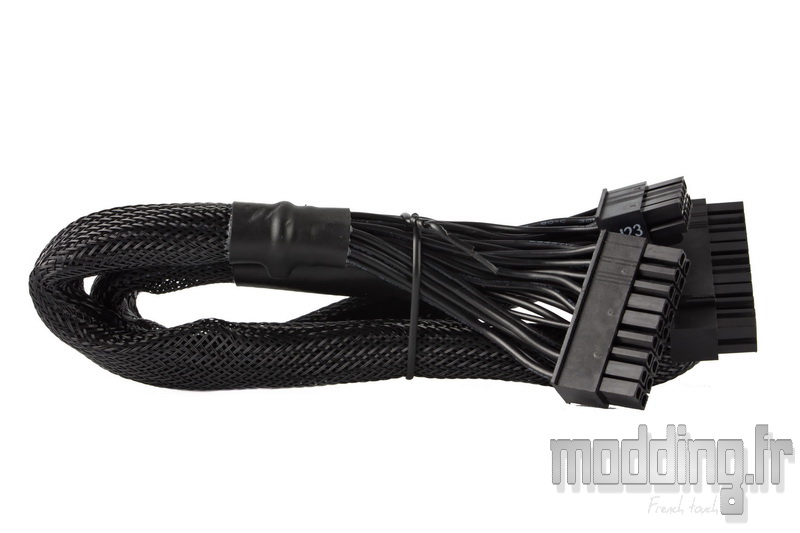

Nous avons le classique câble ATX mesurant 610 mm.
Du coté carte mère, nous avons la prise 24 broches qui laisse place à deux prises 18 + 10 broches du coté du bloc d’alimentation.

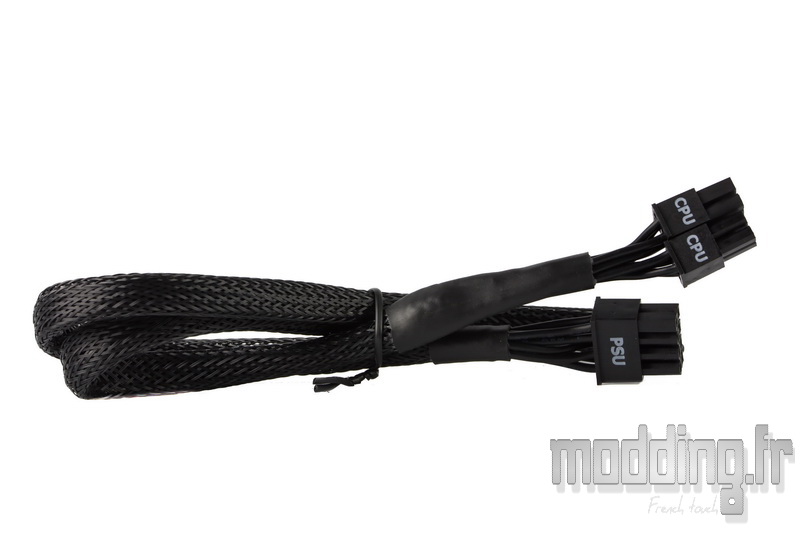

La Prime Gold 850 w dispose de deux câbles CPU dotées d’une prise 4+4 broches.
Ils mesurent 650 mm.

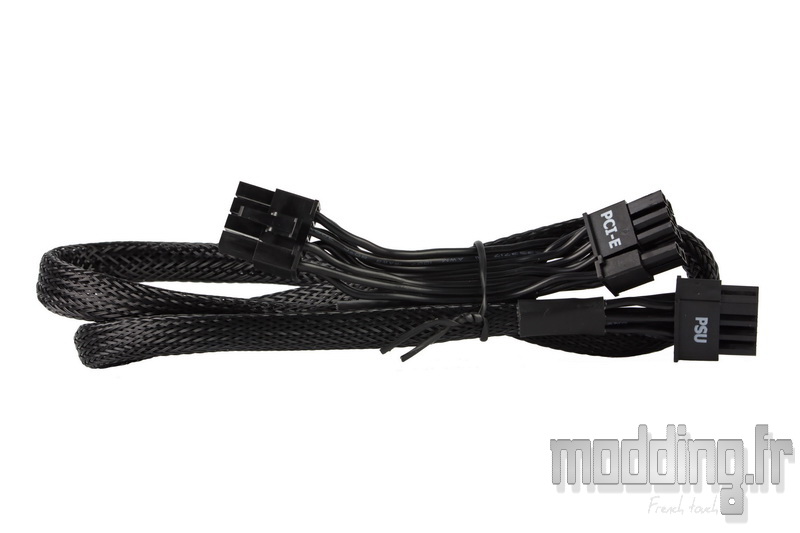

Trois câbles PCIe permettent de brancher les cartes graphiques.
Ils sont dotés de deux prises 6+2 broches. La seconde prise est repiquée sur la première.
La longueur totale est de 750 mm avec 75 mm entre les prises.
Vient ensuite le groupe des câbles pour périphériques.
Ils adoptent un profil plat avec les fils collés les uns aux autres sans aucun revêtement.

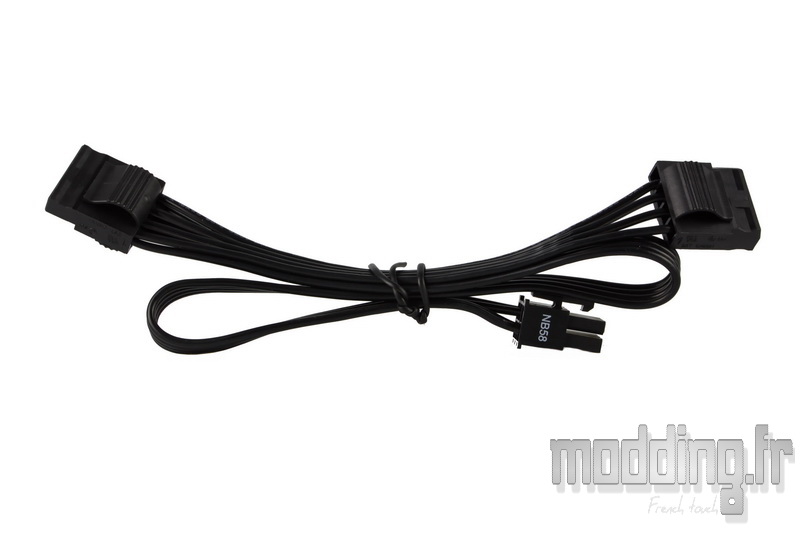

Nous avons un premier câble doté de trois prises Molex.
Il mesure 640 mm avec 120 mm entre chaque prise.

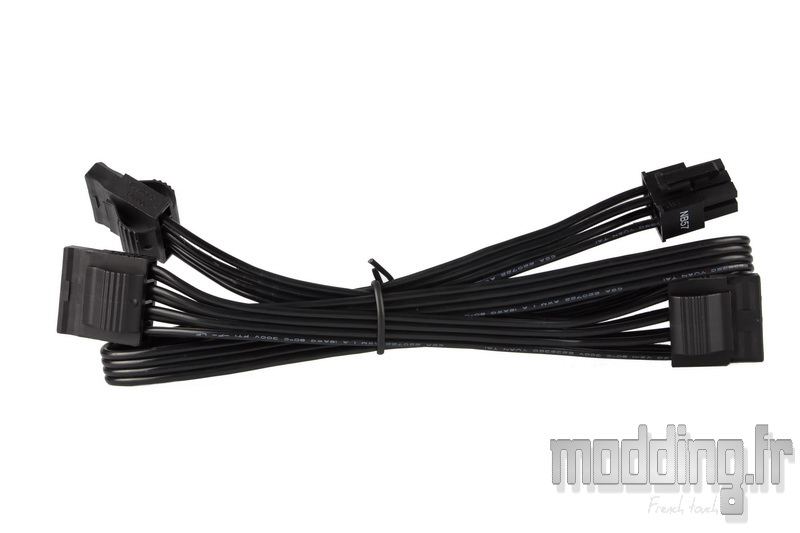

Un second câble type Molex propose seulement deux prises de ce type.
Il mesure 470 mm avec 120 mm entre les prises.

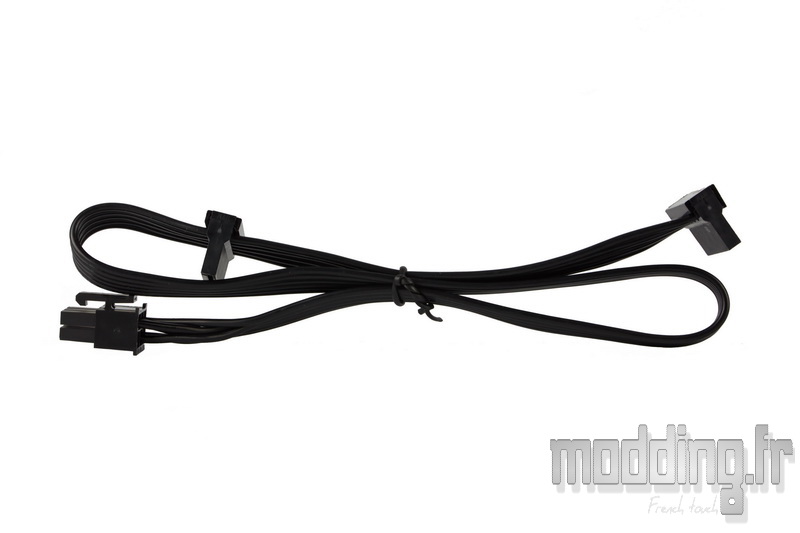

Nous passons sur les câbles embarquant une connectique de type Sata avec un premier exemplaire embarquant deux prises coudées.
Il mesure 470 mm avec 120 mm entre les prises.

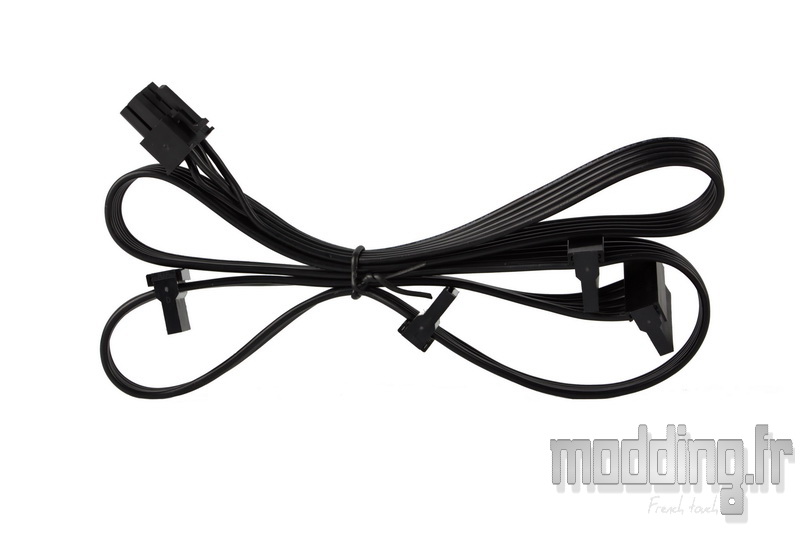

Nous avons ensuite deux autres câbles Sata mais avec cette fois-ci 4 prises toujours coudées.
Ils mesurent 810 mm avec 120 mm entre les prises.

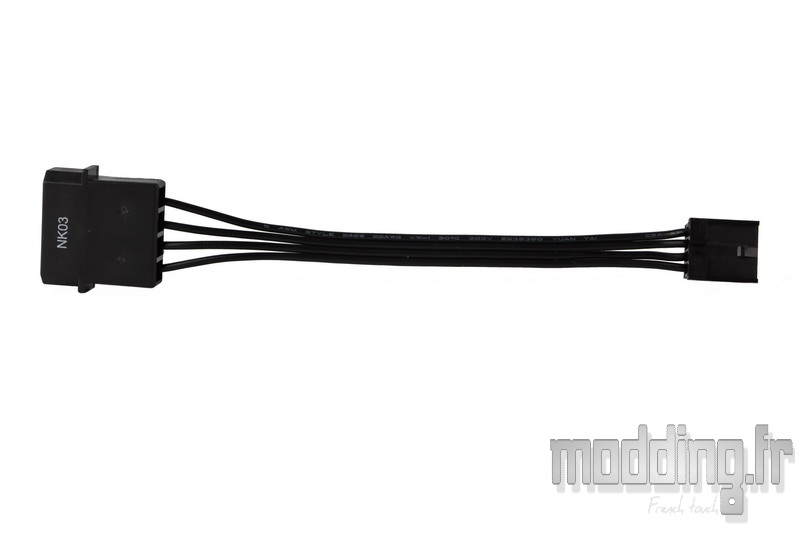

On finit par cet adaptateur de 101 mm de long qui permet de passer d’une prise Molex à une prise FD.
Il peut s’avérer utile pour certains rheobus.
