L’alimentation :

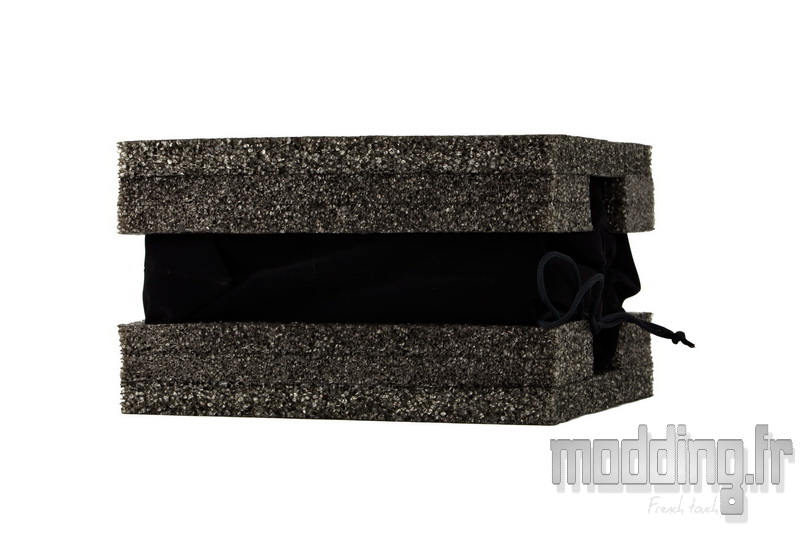

Le bloc d’alimentation est donc protégé par deux épaisses cales en mousse expansée.

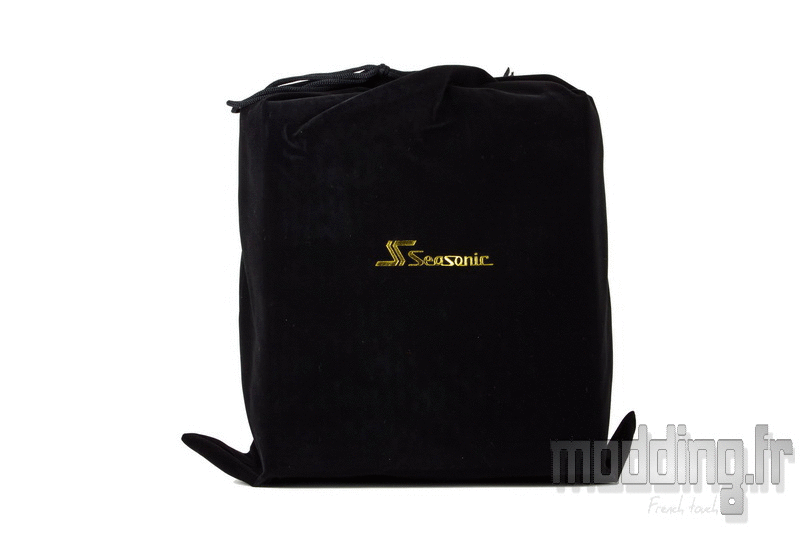

De plus, la marque fournit une pochette afin de mettre la Prime Gold à l’abri de la poussière.
Cette pochette pourra servir par la suite à ranger les câbles dont on n’a pas l’utilité.
Le carénage est en acier avec une peinture noire anthracite.
Nous avons sur les cotés, la présence du logo de la marque ainsi que le nom du modèle avec une impression couleur or.
On note aussi la présence d’une sorte d’évent qui n’a pour autant qu’un but esthétique.
Le nom et le logo sont toujours à l’endroit quelque soit le sens dont nous disposons le bloc d’alimentation.
Ici avec le ventilateur en dessous.
Là avec le ventilateur au-dessus.
Le bloc mesure 150 mm de large sur 86 mm de hauteur pour une profondeur de 170 mm.
Il pèse environ 2.100 kg sans ses câbles.
La partie arrière du bloc est occupée par une large grille.
Nous y trouvons la prise secteur accompagnée de l’interrupteur marche/arrêt.
De plus, à coté de ce dernier, nous avons un second interrupteur, de forme carrée, accompagné de la mention “Hybrid Mode”.
La gamme d’alimentation Prime est dotée de la technologie Hybride concernant à la gestion de leur ventilateur.
En position OFF, le ventilateur est toujours en action, sa vitesse variant en fonction de la température du bloc.
En position ON, nous enclenchons donc le mode Hybride qui stoppe du coup la rotation des pales! Le ventilateur ne se déclenche qu’à partir d’une certaine charge (ou température)
Il est astucieux d’avoir placé le bouton sur la face arrière du bloc! ce qui permet d’interagir avec sans avoir à ouvrir le boitier.
Sur le dessus du bloc, nous avons un large autocollant mais ne prenant cependant pas toute la surface du carénage.
Il affiche le nom du modèle ainsi que le logo de la certification 80+ Gold.
On trouve aussi les caractéristiques électriques de la Prime Gold en version 850 W.
Seasonic reste fidèle au concept monorail 12 V. Ce dernier est doté d’un ampérage de 70 A.
Les précautions d’usage du bloc quant aux risques de choc électrique complètent le tableau.
La Prime Gold comme toute la gamme Prime est une alimentation de type “Full” modulaire.
On trouve donc sur la partie avant, les différentes prises correspondant aux différents câbles…
Comme on peut le voir, elles sont regroupées en trois catégories. Nous avons le groupe pour le câble ATX, celui qui gère les câbles CPU et PCIe avec pas moins de 6 prises et le groupe des périphériques avec 5 prises disponibles.
Plus on augmente dans la puissance, plus nous avons de prises dans ces deux derniers groupes.
La surface ventilée est à 90% grillagée. Une grille faisant partie intégrante de la structure en acier. Les motifs reprennent le design de la grille placée à l’arrière du bloc.
Nous retrouvons au centre le nom de la gamme Prime.
C’est à ce niveau que l’on trouve le célèbre autocollant “Warranty void if removed” qui scelle l’ouverture du bloc.
On rappelle tout de même qui si on se risque à braver l’interdiction, nous perdons la garantie de 12 ans! Oups….
Pour information l’extension de la garantie de 10 à 12 ans concerne toute la gamme Prime et même les alimentations qui ont été acheté avant la mise en place de cette nouvelle durée.
La grille reprend en tout point la couleur de la peinture du reste du bloc.
Elle est composé de deux parties.
Il se trouve que sur la série Titanium la partie externe est de couleur argent.
Adieu les 12 ans de garantie…..
Le ventilateur qui se charge de refroidir la partie électronique du bloc est doté d’un diamètre de 135 mm.
Sa référence : HA13525H12F-Z. Un modèle issu de la marque Hong Hua que l’on peut aussi retrouver sur d’autres blocs d’alimentations.
Son mécanisme est de type Fluid Dynamic Bearing. Il s’agit d’un roulement à bain d’huile dont la particularité est de se répandre le long de l’axe lui même doté de fines rainures.
Ces rainures en forme de chevron vont canaliser efficacement le lubrifiant afin de créer une fine couche d’huile.

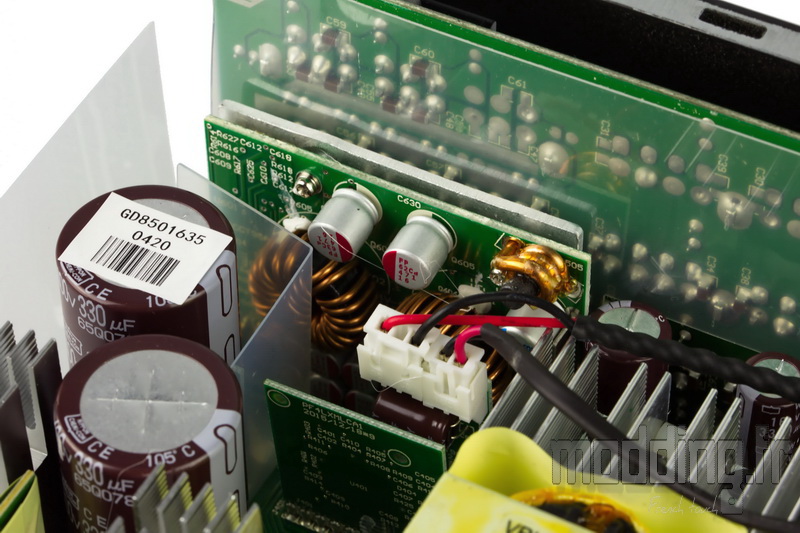

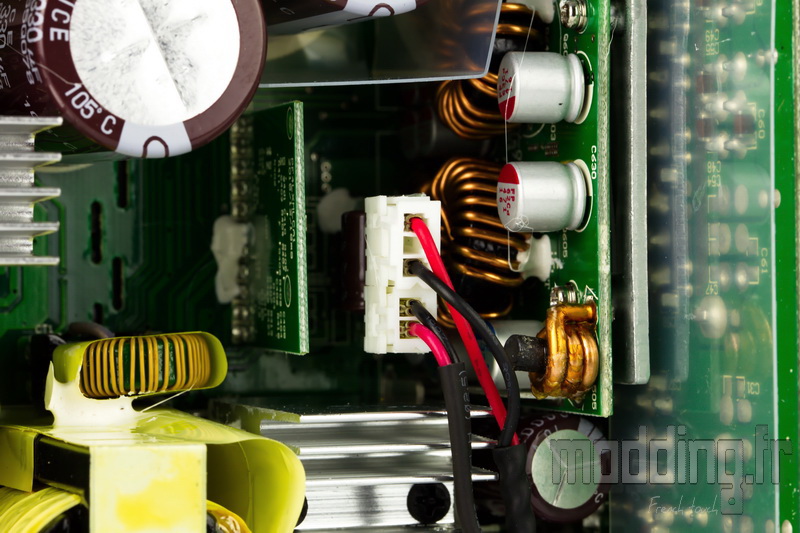

La prise du ventilateur est accompagné d’une autre prise….
…. dont le câblage est issu du bouton “Mode Hybride”.
Seasonic réalise ses propres alimentations et ne fait donc pas appel à un tiers constructeur dans l’élaboration de la partie électronique.

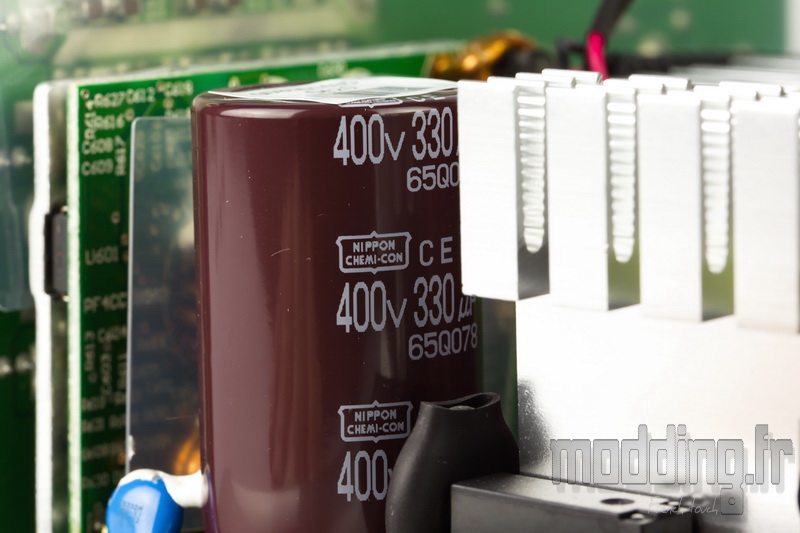

La marque utilise des composants de qualité comme ici avec la présence de deux gros condensateurs de la marque japonaise Nippon Chemi-Con assurant une plus grande fiabilité dans le temps.

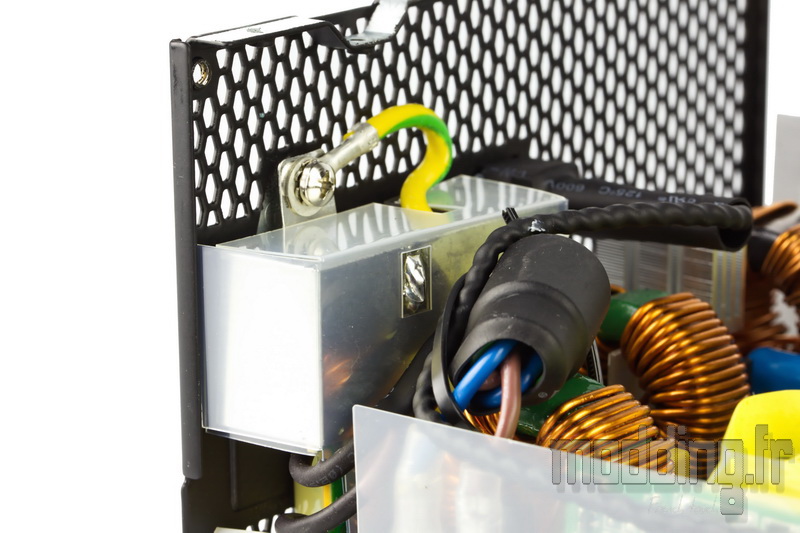

Le filtrage débute dès la prise secteur avec notamment la présence d’une structure blindée visant à supprimer l’EMI (Interférence Electro Magnétique).
L’ensemble est secondé par les classiques noyaux en ferrites et différents Caps.

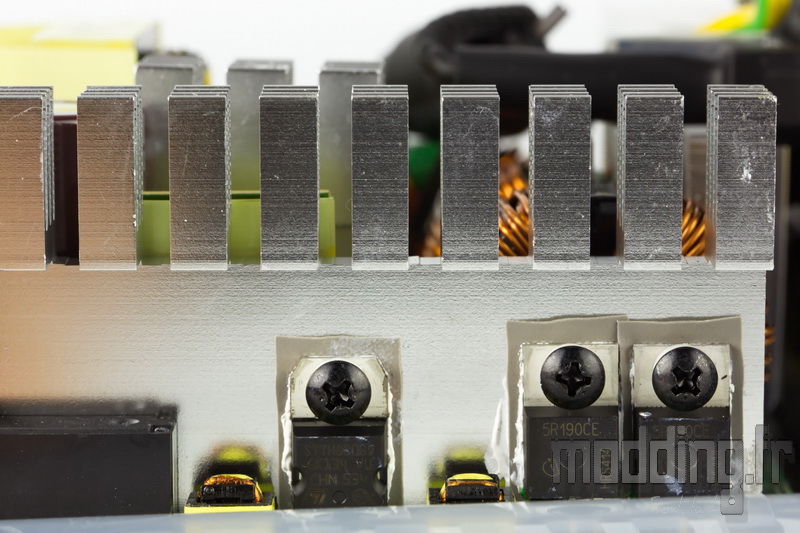

Les différents FETs sont refroidis par des dissipateurs idéalement dimensionnés pour éviter d’encombrer la platine électronique tout en gardant leurs ailettes au plus prés du ventilateur.

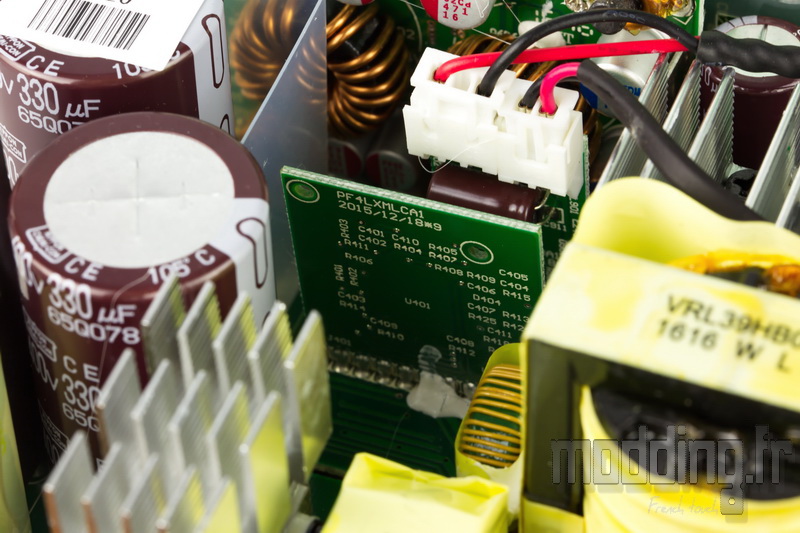

Seasonic utilise un convertisseur DC to DC afin d’obtenir le +5 V et le +3.3 V à partir du 12 V.
Cela permet d’avoir un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.
Un convertisseur résonant LLC augmente l’efficacité.

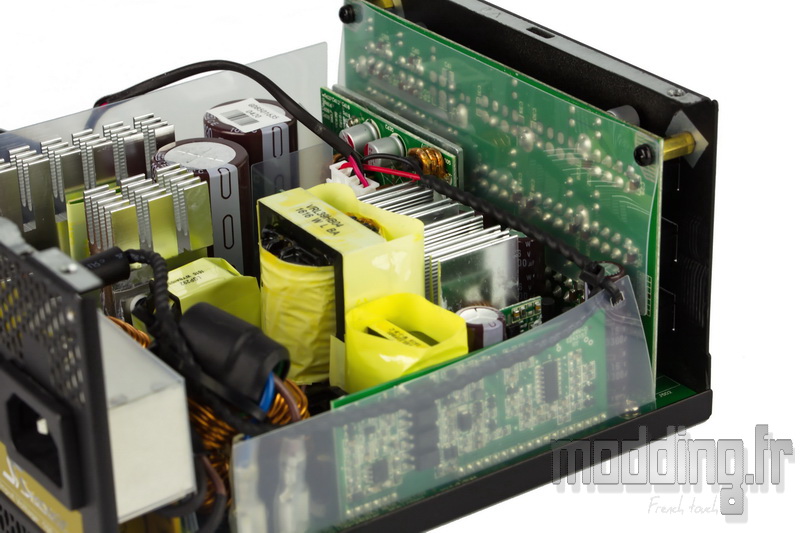

La Liaison entre les différents PCB est complètement dépourvue de câbles d’alimentation, ce qui non seulement optimise le flux d’air interne, mais entraîne beaucoup moins de pertes de puissance lorsque la charge augmente.
Sans entrer dans les détails techniques, Seasonic optimise le signal électrique par l’adjonction de différents modules visant à traiter individuellement chaque type de tension.
