Les tests :
Config de test :
Niveau sonore

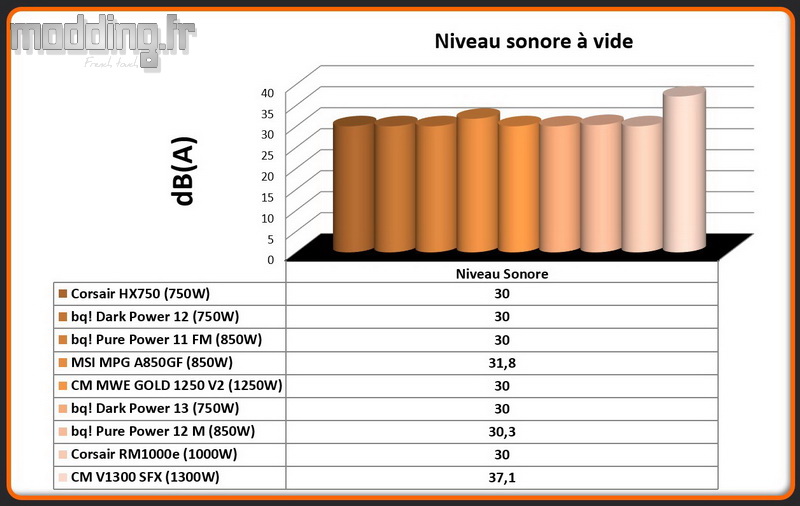

Un premier test : l’alimentation est démarrée par une prise « shunt » placée sur le 24 broches.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur. La valeur minimale qu’il peut mesurer est de 30 dB (A) ce qui correspond au bruit ambiant qui règne dans une chambre à coucher pendant la nuit.
Le bloc est placé sur une cale en mousse.
On confronte le relevé à ceux des autres alimentations précédemment testées (les hybrides sont configurées en mode « normal »).

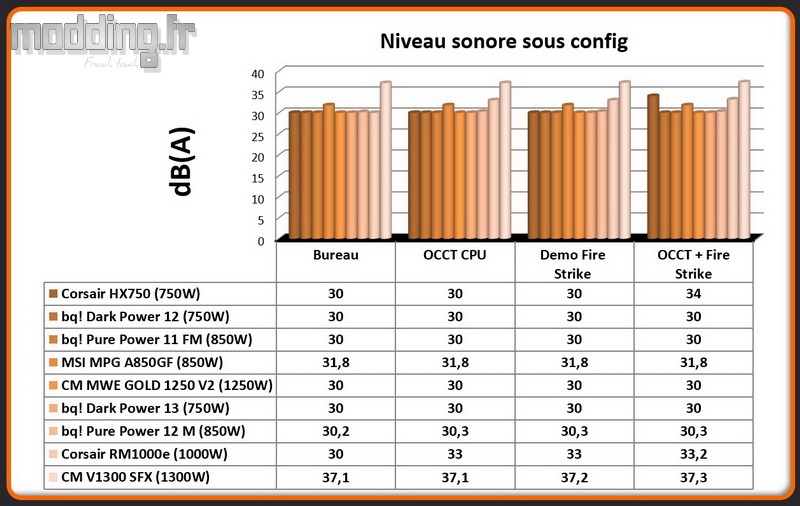

Un deuxième test : l’alimentation est intégrée dans notre configuration de test hors boitier.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur, sous différents taux de charge :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême
A noter que les alimentations dotées d’un mode hybride, comme la HX750 de Corsair, ne déclenchent pas leur ventilation sous un certain seuil de charge, nous affichons la valeur minimale que détecte notre sonomètre : 30 dB(A).
Le format SFX de cette alimentation nécessite un flux d’air actif en continu au sein des composants électroniques afin d’assurer un minimum leur refroidissement.
Nous avons pu constater que la vitesse minimale du ventilateur en 92 mm tourne autour des 1500 tr/min. Nous avons relevé avec notre tachymètre une vitesse de 1560 tr/min.
Cette vitesse est restée constante durant les différentes sessions de stress de notre configuration, celle-ci demeurant sous les 30 % de charge ou dépassant légèrement ce seuil lors du test combinant OCCT et 3D Mark.
Certes, le niveau sonore est plus élevé que sur les autres alimentations que nous avons testées, mais la vitesse est aussi plus élevée qu’avec le ventilateur d’une alimentation au format ATX qui démarre avec une vitesse avoisinant les 700-800 tr/min.
Toutefois, la V1300 SFX demeure relativement discrète et le bruit se fond facilement dans l’ambiance sonore qu’émet la ventilation de notre configuration installée dans le boitier PC.
La courbe de ventilation laisse paraitre un niveau sonore bien plus perceptible pour peu que l’on franchisse le seuil des 60-70 % de charge, néanmoins cela correspond à une puissance consommée de l’ordre de 850 W.
Mesure de la consommation
Nous effectuons un relevé de la puissance consommée à la prise à l’aide d’un wattmètre branché sur la prise secteur.
Les relevés se font sous différentes configurations :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

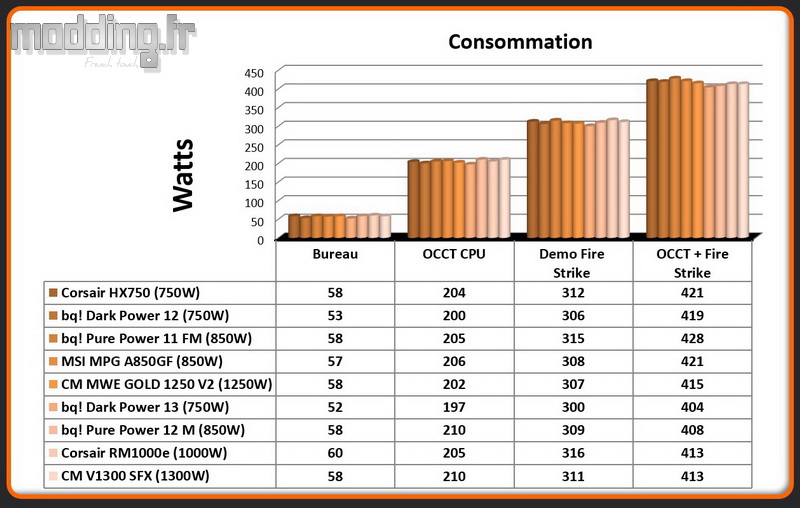

Consommation
Mesure des tensions
Nous effectuons un relevé des différentes tensions 3.3 v, 5 v, 12 v à l’aide du logiciel HWiNFO64 (v7.16).
Les relevés se font sous différentes configurations :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême
3.3 Volt
5 Volt

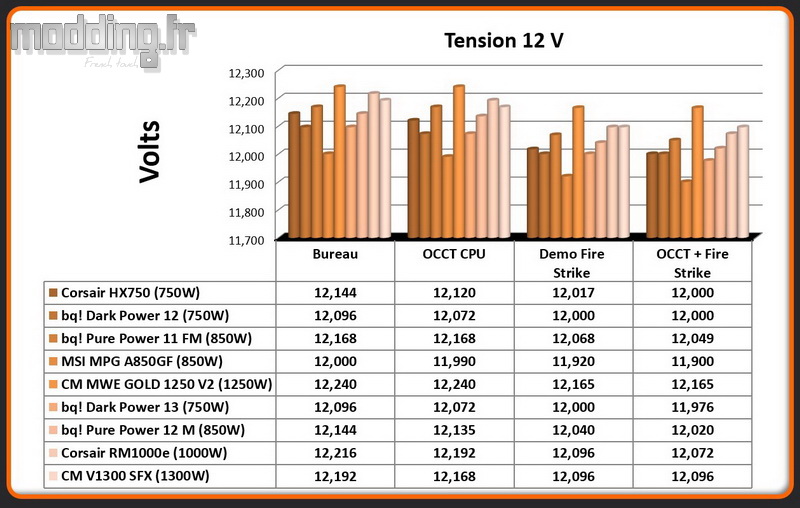

12 Volt
Comme toutes les alimentations, les spécifications ATX sont bien respectées.
Nous notons une légère chute de tension. L’écart est de l’ordre de 96 mV entre l’état au repos (12.192 V) et celui en charge au niveau du 12 V (la tension minimale relevée est de 12.096 V).
La stabilité de la tension se vérifie essentiellement sur toute la durée du test.
Le logiciel HWiNFO64 permet de surveiller les diverses tensions, dont, notamment le +12 V que l’on présente sous la forme d’un graphe afin d’apprécier sa fluctuation tout au long du test.
La version 7.16 de ce logiciel détecte des variations minimales de 24 mV.

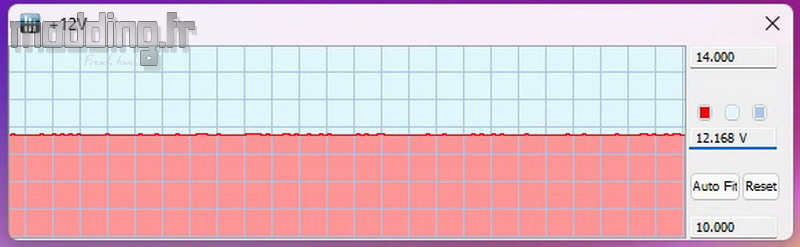

Le premier graphe est relevé lors d’une session OCCT.
Le second graphe est relevé lors d’une session 3D Mark Fire Strike Extrem.

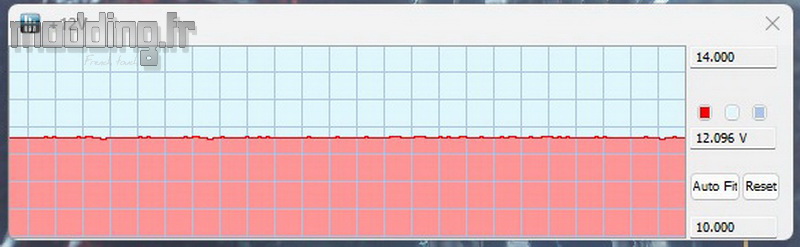

Le dernier graphe est relevé lors de la session OCCT combinée à un 3D Mark Fire Strike Extrem.
Sous OCCT, les légères fluctuations observées sont de l’ordre de 24 mV.
Sous 3D Mark Fire Strike, la tension varie de 12.072 V à 12.120 V, tout comme dans le test combinant OCCT et 3D Mark si ce n ‘est que les fluctuations sont un peu plus fréquentes.
L’écart de tension demeure maitrisé (48 mV) et nous sommes loin des spécifications Intel mentionnant un écart maximal de 120 mV (sur le 12 V).
