L’alimentation :
Qu’est-ce qui ressemble à une Pure Power 10 ? Une Pure Power 11 !
Si ce n’est le logo de certification 80+, qui siège dans un coin de l’autocollant, passant de Silver à Gold.
Un autocollant qui se retrouve désespérément sur le côté de l’alimentation quand celle-ci pose sa face ventilée vers la base du boitier…

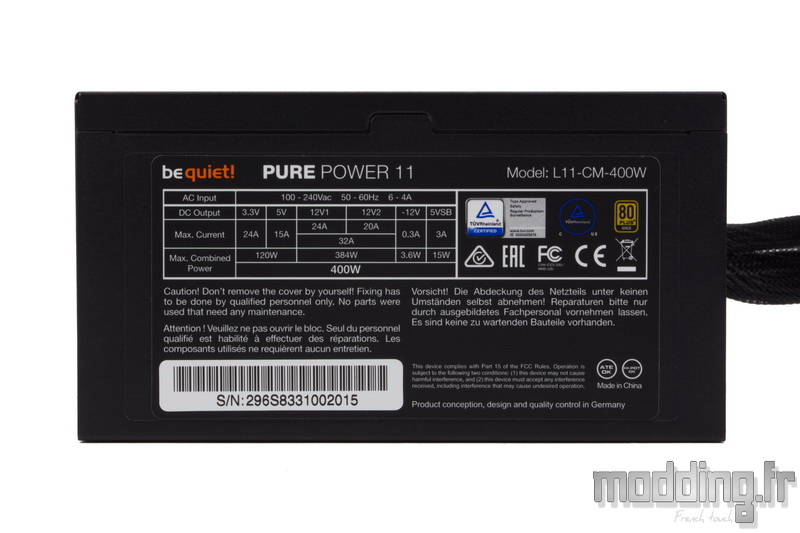

Il nous renseigne, notamment, sur les caractéristiques électriques du bloc et donc la version Gold de la certification 80+.
La marque garde le parti d’intégrer 2 rails de 12V fournissant respectivement 24 et 20 A (dans le cas de notre bloc de 400 W).

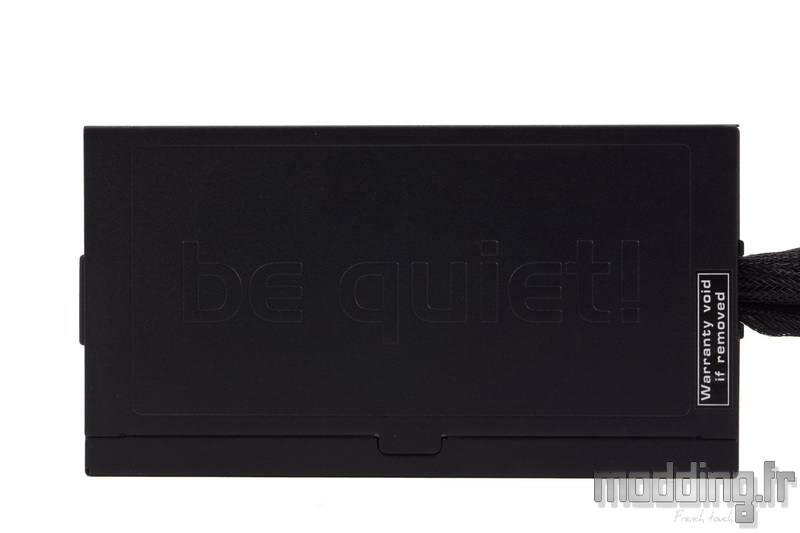

Le côté opposé arbore le logo de la marque.

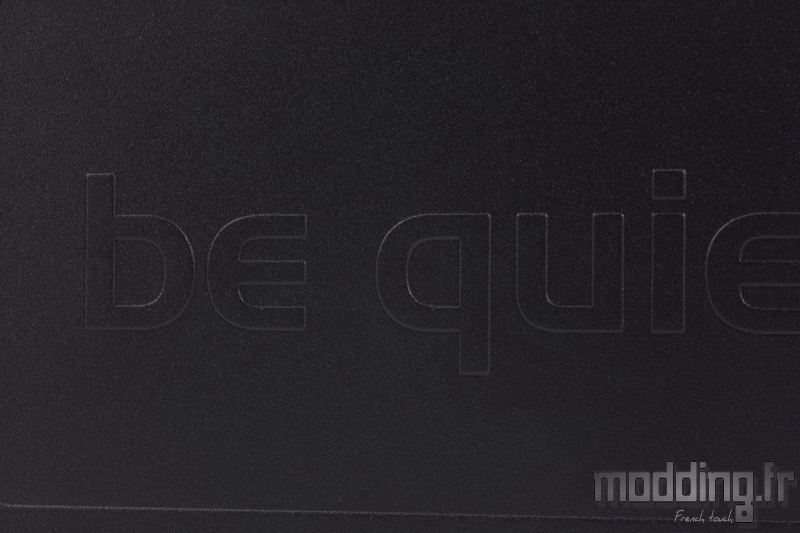

Les lettres “bequiet!” sont embouties à même l’acier dont est constitué le carénage de l’alimentation.
L’ensemble du bloc est peint d’une couleur noire anthracite avec un aspect légèrement poudré.
Nous avons vers l’avant de l’alimentation, le petit autocollant « Warranty void if removed » qui scelle l’ouverture du bloc, ou du moins est censé sceller l’ouverture.
En effet, l’étiquette n’est seulement positionnée que sur la paroi du carénage et non sur l’une des vis d’assemblage ou toute autre ligne de jonction entre les deux parties dudit carénage.
Si on veut garder ce côté visible au niveau du boitier, il nous faut positionner le bloc avec sa ventilation vers le haut.
Le design de la Pure Power 11 garde, en tout point, celui de la Pure Power 10, et même de la version 9.
Le bloc mesure 160 mm de profondeur sur 150 mm de largeur pour une hauteur de 86 mm.
Elle accuse un poids de 1.94 Kg en comptant les câbles fixes.

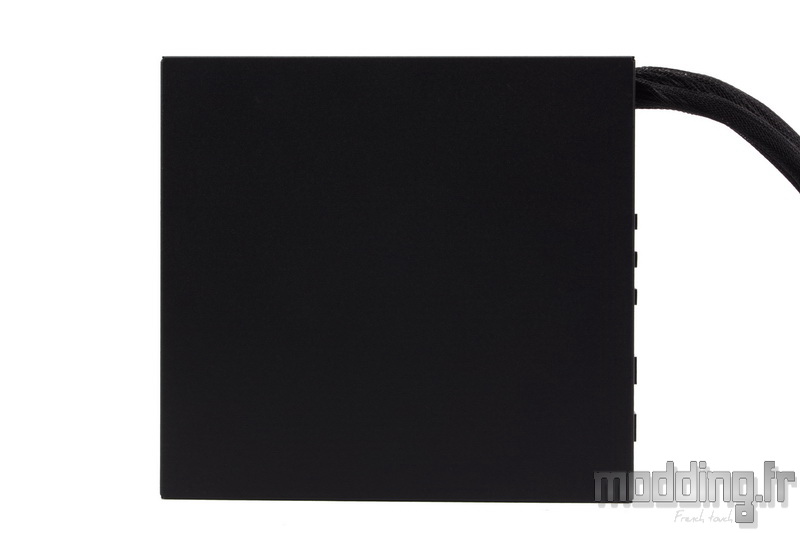

Le dessus se retrouve, du coup, vierge de toute étiquette ou d’une quelconque décoration.
A l’arrière, nous avons une large grille en nid d’abeilles.
Cette dernière reste à distance de la prise secteur accompagnée de son interrupteur marche/arrêt.
La face ventilée arbore un ventilateur de 120 mm.

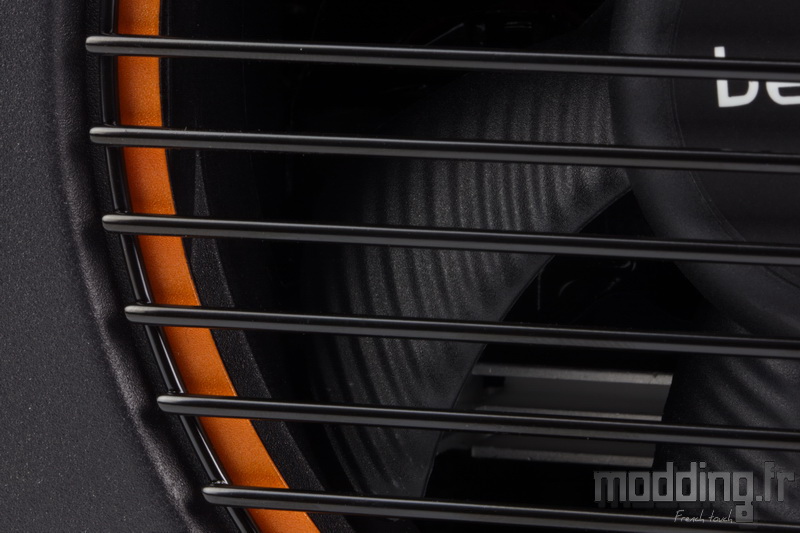

Les nombreuses stries qui prennent place sur les pales trahissent son origine : un ventilateur de chez bequiet!.

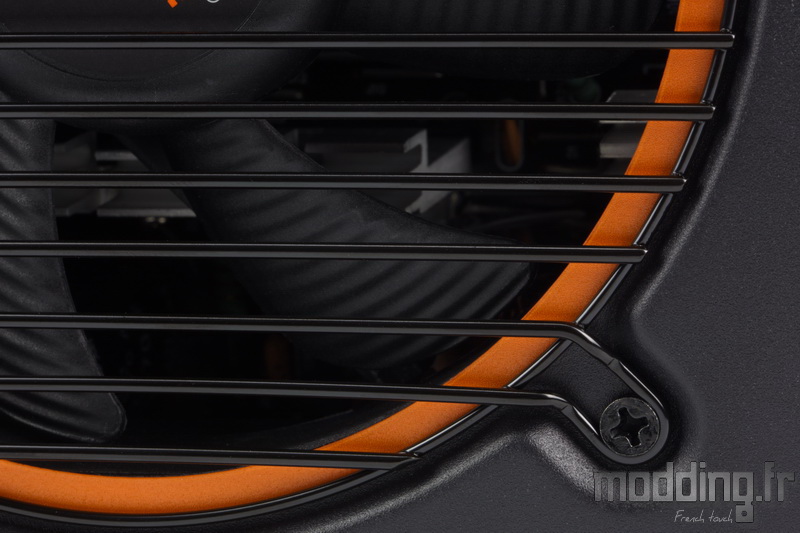

On note la présence d’un cerclage orange délimitant l’ouverture de la ventilation et le bord de la grille.
Cette dernière peut être retirée de l’extérieur.

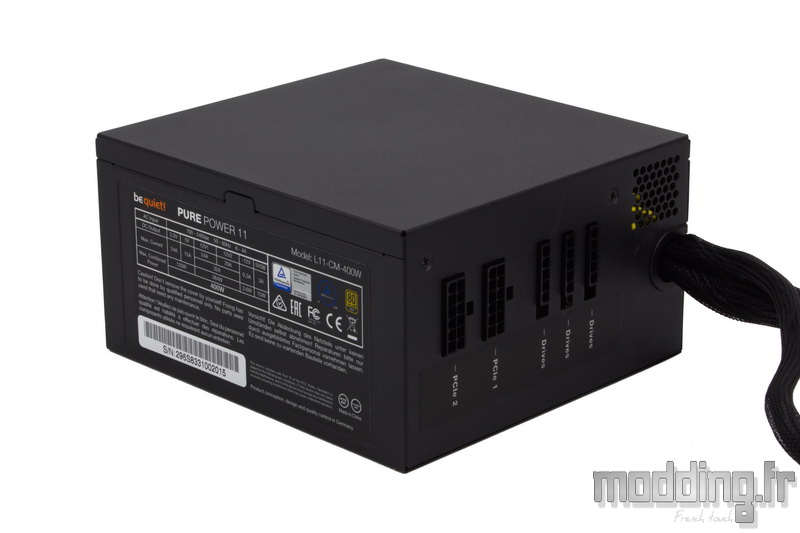

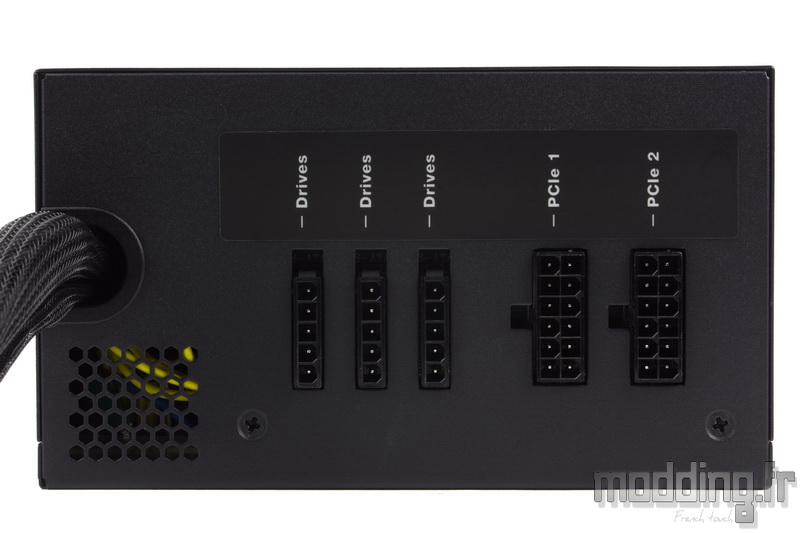

Comme nous l’avons spécifié en introduction, les lettres CM accolées au nom du modèle ont pour signification Câble Management.
Certes, ce n’est pas du 100 % modulaire… Mais nous avons la bonne surprise de voir que le câblage PCIe fait partie des câbles amovibles.
Trois autres prises permettent de brancher les câbles pour périphériques que nous détaillons dans la section suivante.

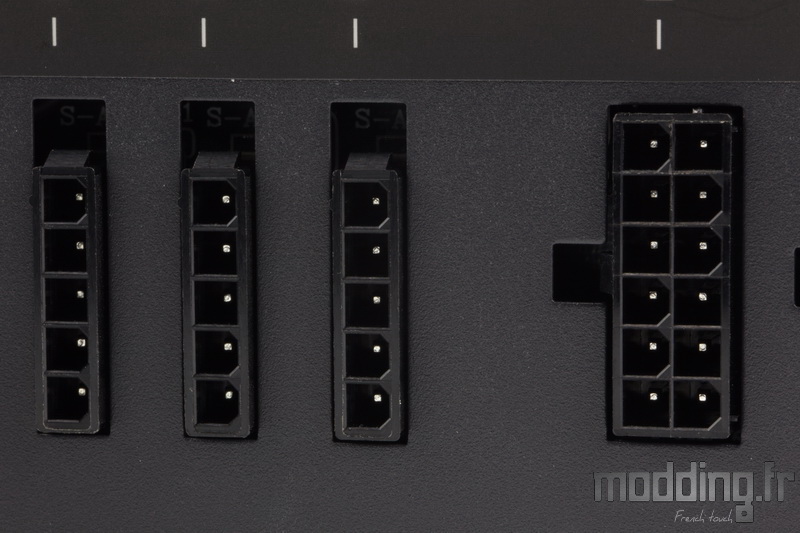

Nous retrouvons les prises spécifiques à la marque.
5 broches en ligne pour les câbles des périphériques et des prises de 12 broches pour les câbles PCIe.
On ouvre le bloc.
Pour rappel, nous passons de 3 à 5 ans de garantie.

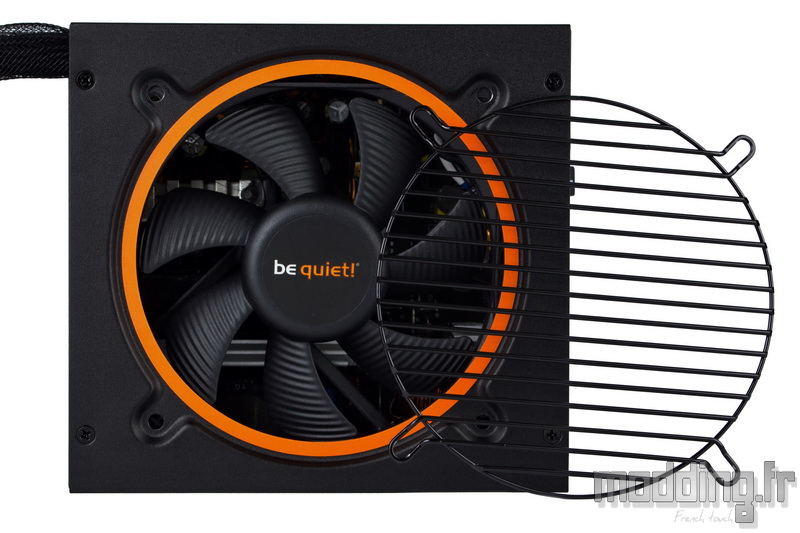

On retire dans un premier temps la grille.

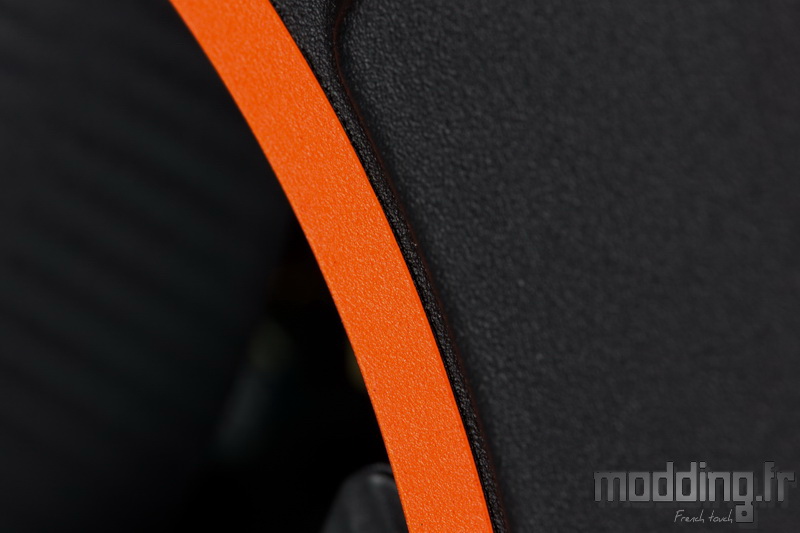

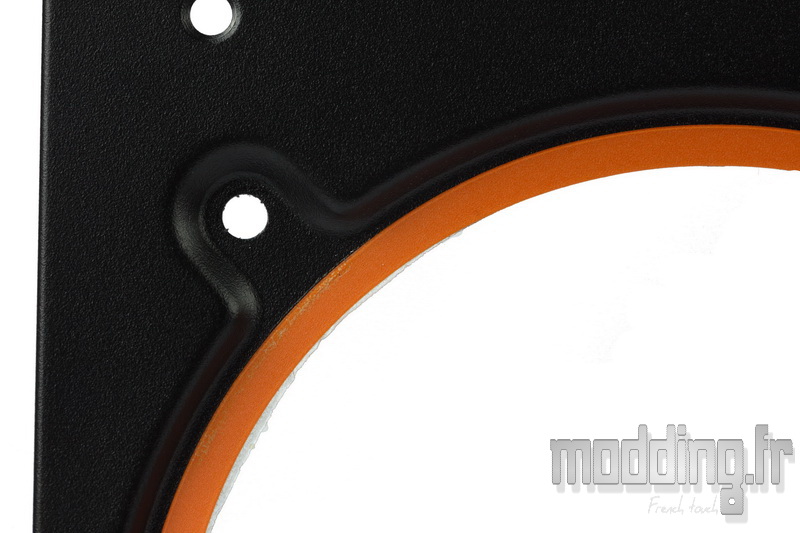

Le cerclage orange présente une meilleure finition de ce que nous avions vu sur la série 9.
Le ventilateur est facilement identifiable de par ses pales dotées du design bien caractéristique de la marque bequiet!
Il est pourvu d’un roulement de type Rifle Bearing.
Sa vitesse est assujettie à une thermorégulation, la marque n’est pas prête a franchir le pas du concept hybride. Apres tout, en tant que constructeur de ventilateur silencieux, on peut comprendre leur position à ce sujet, préférant un flux d’air même minime que pas du tout.
La principale évolution, de cette série 11, est le passage de la certification 80+ Silver en 80+ Gold.
Au niveau de l’électronique embarquée, nous retrouvons la topologie Active Clamp + SR (Rectificateur Synchrone) qui utilise des composants actifs permettant d’assurer une régulation optimale des tensions.
Le convertisseur DC to DC est toujours présent. Ce module permet d’obtenir le +5 V et le +3.3 V à partir du 12 V.
Nous avons, ainsi, un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.
Le PCB reste noir, les radiateurs sont optimisés afin de refroidir les différents Mosfets sans pour autant prendre de la place au sein de ce PCB. Le but étant de faciliter le passage de l’air entre les composants afin de garantir une bonne aération à ce niveau.
De par sa conception semi-modulaire, nous retrouvons au sein de l’alimentation les différents câbles qui sont soudés sur le PCB primaire.
Il en est de même pour les câbles issus du PCB secondaire de la partie modulaire.
Nous gardons le gros condensateur de masse issu de la marque Teapo.
