Les câbles :
Afin de parfaire le niveau de gamme de la Dark Power Pro 13, be quiet! décide de gainer individuellement chaque fil composant les différents câbles fournis avec le bloc d’alimentation.
La quasi-totalité des câbles a droit à ce revêtement.

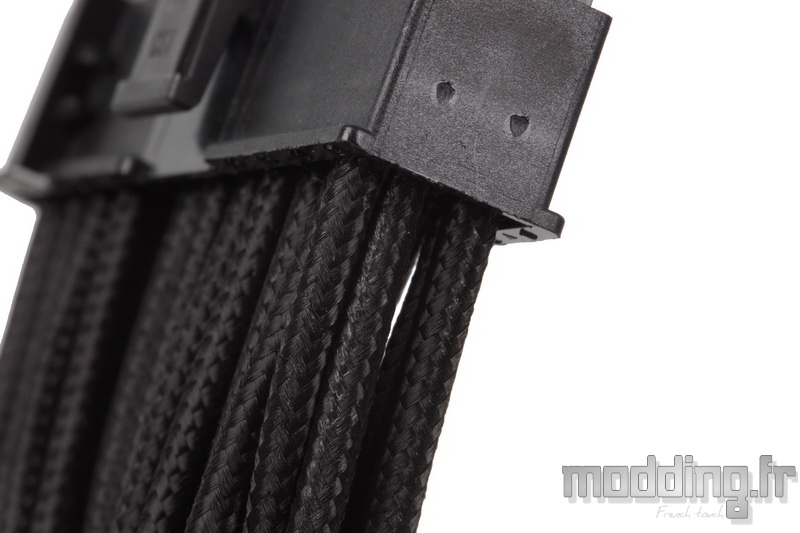

La gaine tressée de couleur noire est de type Paracord arborant un maillage compact.

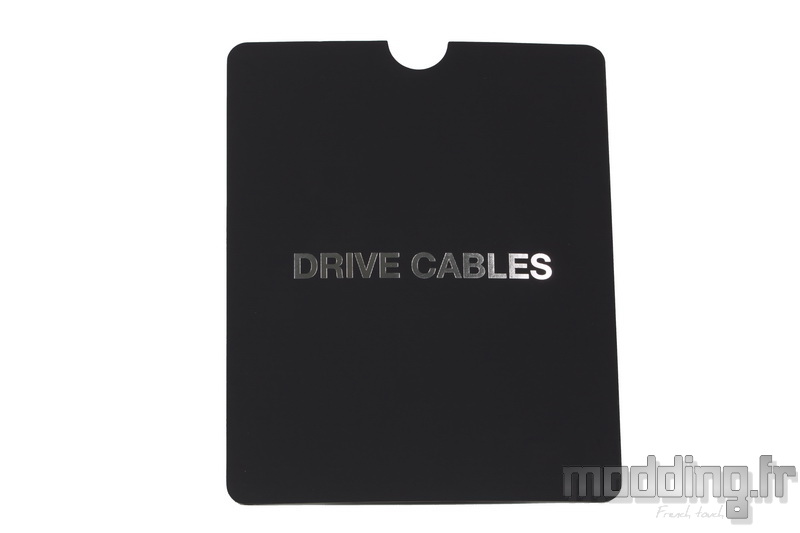

La marque dispose dans la boite réunissant les différents câbles des intercalaires en carton afin de séparer les câbles périphériques des autres câbles.
La dotation est identique, quelle que soit la version de la Dark Power Pro 13 (1300 W ou 1600 W).
Le câble ATX mesure 600 mm.

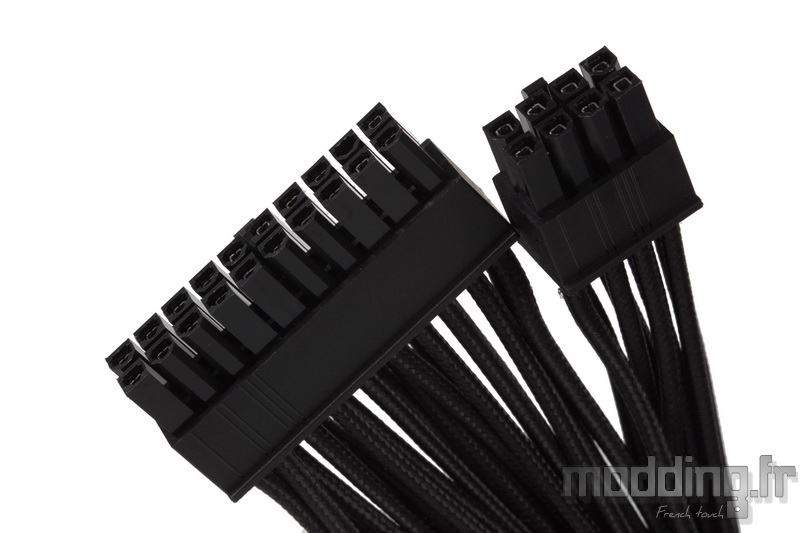

Au niveau de l’extrémité du côté du bloc, nous avons droit à une prise 20 broches et une prise 8 broches.
La prise se connectant sur la carte mère est au format 20+4 broches.
Contrairement à la Dark Power 13, le connecteur 4 broches se clipse maintenant sur le connecteur 20 broches ce qui facilite le branchement du câble sur la carte mère.
Ma !
Pourquoi be quiet! ne propose-t-elle pas cette astuce sur l’ensemble de ses câbles ATX ?…
Passer de deux prises 20+8 broches à une prise 24-pins implique le fait de doubler les fils sur certaines connectiques.

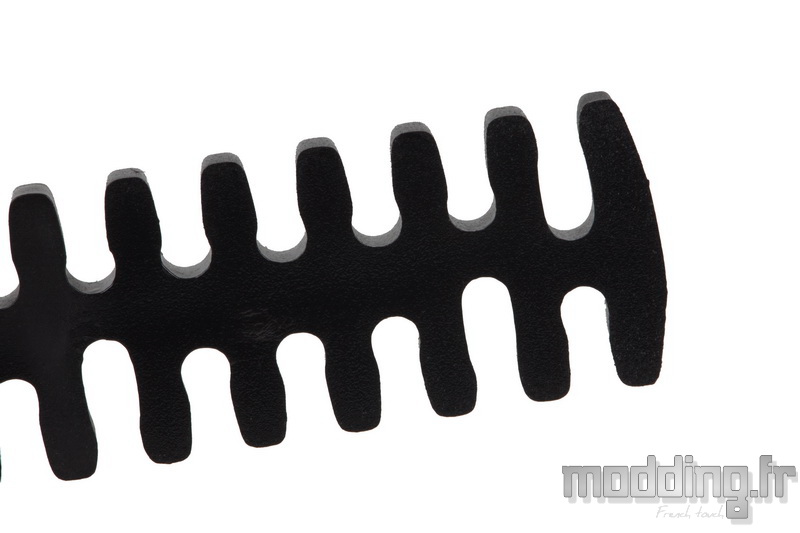

Conformément à cet aspect, be quiet! répercute l’existence de ces doublons au niveau de la structure de ses peignes avec des empreintes plus profondes afin de bien prendre en charge le fil supplémentaire.
La répartition et la position de ces fils supplémentaires au sein du câble impliquent une orientation spécifique dudit peigne.
On insère le premier fil bien au fond de l’encoche afin de laisser la place pour le second fil.
Voici le premier peigne en place au sein du câble ATX.
A noter qu’une fois installé, il n’est pas du tout évident de repositionner le peigne au sein du câble, notamment sur ce câble ATX.
Nous avons deux câbles CPU.
Ils mesurent 700 mm.
Du côté de l’alimentation, le connecteur est de type 10-pins.
Du côté de la carte mère, les deux câbles diffèrent.
L’un d’eux propose un connecteur 8-pins.
Le second propose une prise 4+4-pins.
Trois câbles PCIe sont fournis avec la Dark Power Pro 13.
Ils mesurent 600 mm.
Chaque câble dispose de deux prises 6+2 broches.
Comme à son habitude, be quiet! ne repique pas la seconde prise 6+2 broches sur la première comme c’est généralement le cas chez les autres marques.
Les fils des deux prises prennent naissance directement du connecteur qui se branche sur le bloc.
Il s’agit d’un connecteur 12 broches.
Donc si nous faisons le calcul, immanquablement nous avons des fils qui sont doublés (4 en l’occurrence).
Nous apprécions cette distinction complète entre les deux prises PCIe qui facilite et rend plus propre le branchement sur la carte graphique.
Le bloc disposant de deux prises PCIe 5.0, nous avons deux câbles 12VHPWR.
Ils mesurent 600 mm.
La prise est constituée de 12 contacts (câblés en fil 16 AWG) associés à 4 contacts de plus petites tailles (câblés en fil 28 AWG).
En raison de la taille de ce genre de prise et des nombreux fils qui y aboutissent, il est alors difficile à la marque de proposer un gainage fil à fil sur ce type de câble.

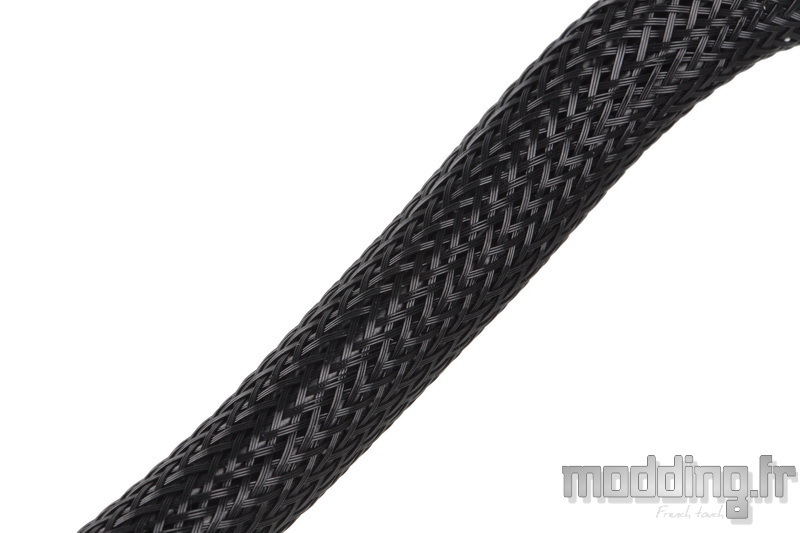

Ils sont alors habillés d’une simple gaine tressée noire réunissant l’ensemble des fils.
Ces petits connecteurs permettent d’assurer la communication entre l’alimentation et la carte graphique en faisant transiter diverses informations.
Les capteurs “Sense 0″ et le “Sense 1″ sont obligatoirement présents. Ils permettent au bloc d’alimentation d’indiquer à la carte graphique la puissance qu’elle peut utiliser lors de la mise sous tension initiale et la puissance maximale autorisée.
Cette dernière est la puissance maximale prise en charge par le câble 12VHPWR seul, excluant la puissance consommée via le port PCIe de la carte mère.
Dans le cas de notre V1300 SFX, la puissance est de 650 W.
L’alimentation sur laquelle est connecté le câble 12VHPWR doit mettre à la terre les signaux issus des capteurs “Sense” ou les laisser ouverts (haute impédance) pour indiquer les limites de puissance associées à l’alimentation.
On peut ainsi jouer sur l’état de chacun de ces deux capteurs pour moduler la puissance comme spécifiée sur ce tableau ci-dessous.
Une fois le système démarré, ces signaux de détection ne doivent pas changer d’état.
Les deux autres capteurs sont facultatifs.
Le capteur “CARD_PWR_STABLE” fonctionne comme un indicateur de stabilité entre la carte graphique et le bloc d’alimentation. Ce signal peut fournir une détection de défaut de la carte graphique à l’alimentation, ce qui peut permettre à celle-ci d’activer ses circuits de protection.
Le capteur “CARD_CBL_PRES#” a deux fonctions. La première est de détecter la présence d’une carte graphique et qu’elle est correctement branchée au câble auxiliaire 12VHPWR.
Sa seconde fonction est d’informer l’alimentation des cartes PCIe installées et les câbles qu’elles utilisent. En connaissant le nombre de cartes PCIe, le bloc d’alimentation peut définir ses signaux “Sense 0″ et “Sense 1″ pour ne pas permettre aux cartes PCIe de consommer plus d’énergie qu’il ne peut en fournir.
Ces diverses informations sont recueillies sur les sites EDC INTEL et tomshardware.
On peut voir sur cette photo, les différences entre une prise PCIe (classique) et une prise 12VHPWR.
Force est de constater que les 12 contacts sont de plus petites tailles alors qu’ils sont câblés avec un fil 16 AWG (1.29 mm) d’un diamètre plus gros que certains des fils qui câblent la prise PCIe (18 AWG = 1.02 mm).
C’est en partie pour cela que be quiet! préconise de ne pas forcer sur le câble à proximité directe de la prise.

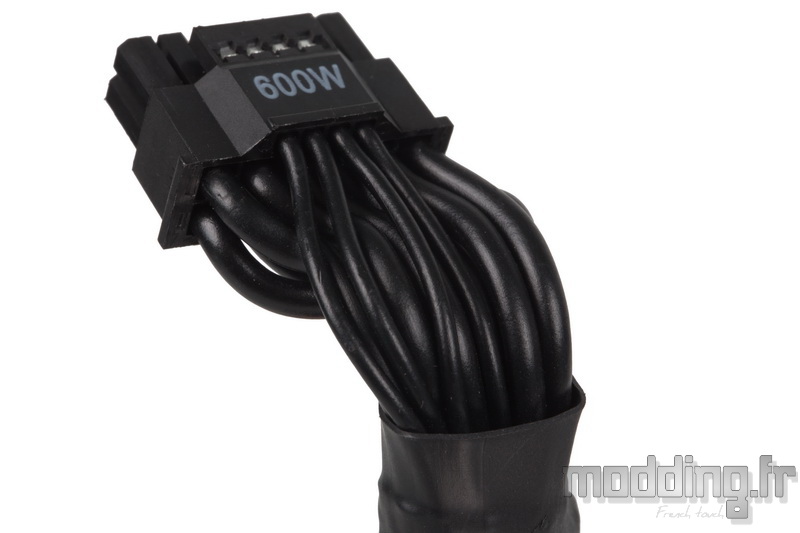

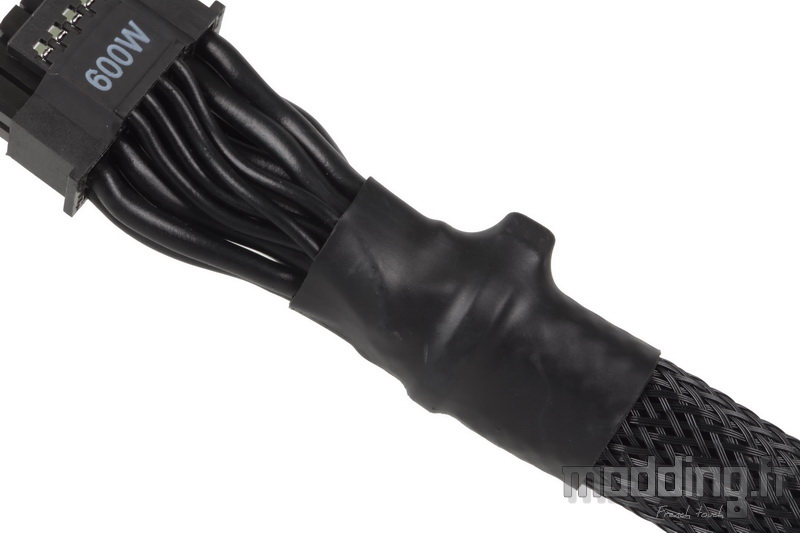

Des fils plus épais, plus nombreux (12 fils contre 8 sur le câble PCIe), mais surtout, leur flexibilité est bridée par la présence d’une gaine thermorétractable associée à un collier Serflex.
En effet, lorsque l’on plie un câble à 90°, le rayon de courbure diffère selon la couche où se positionne le fil. Mais la longueur du câble reste la même en raison de la présence du serre-câble qui immobilise l’ensemble des fils.
Du coup, comme on peut le voir sur la photo ci-dessous, les fils de la courbure interne viennent s’appuyer sur les fils de la courbure externe.
Quoi qu’il en soit, il reste peu aisé de réaliser un cintrage pour que la distance totale soit inférieure aux 30 mm (fiche comprise) préconisés dans le manuel d’utilisation.
On sent bien que l’on est en train de forcer inutilement sur les connectiques.
Les câbles pour périphériques.
En ce qui concerne ces câbles, nous retrouvons la prise spécifique dotée de 5 broches à plat avec son clip sur le côté.
Aucune difficulté pour insérer les peignes qui leur sont dédiés.
Comme le câble ne dispose que d’une rangée de fils, le peigne affiche un côté ouvert et un côté fermé.
Nous avons deux câbles embarquant 3 prises Sata droites.
be quiet! privilégie ce genre de prises sur ses différents câbles et à forte raison, car cela facilite le branchement sur les SSD généralement fixés à plat sur la paroi du boitier PC.
Les deux câbles se distinguent par leur longueur totale.
L’un mesure 800 mm et l’autre mesure 900 mm.
Dans tous les cas, la distance séparant chaque prise est de 150 mm.
Nous avons deux autres câbles comportant 4 prises Sata droites.
Ici aussi, la marque propose deux longueurs : 950 mm et 1050 mm.
La distance entre les prises est toujours de 150 mm.
Un câble est dédié aux prises Molex avec 3 unités.
Il mesure 800 mm.
Un dernier câble mélange les genres.
Il embarque 2 prises Sata droites suivies de deux prises Molex.
Il mesure 1050 mm.
