Le ventilateur :

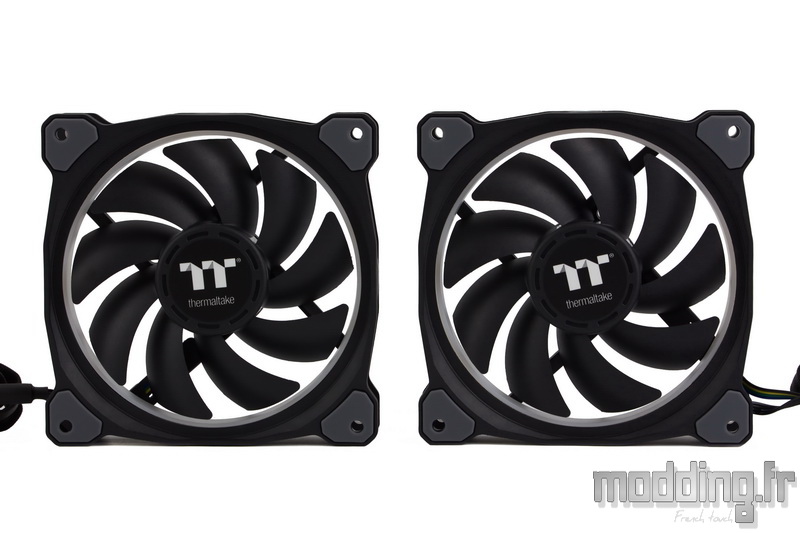

Deux ventilateurs équipent le Floe Riing 240 . Ils appartiennent à la gamme Riing Plus 12 RGB TT Premium Edition de Thermaltake.

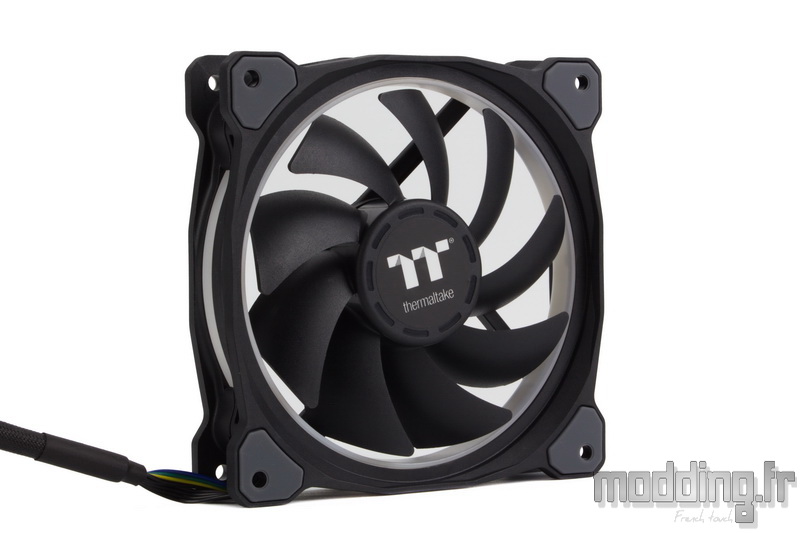

Il reprend le look du Riing premier du nom à quelques détails prés.
La principale couleur reste le noir et le cadre arbore le même design avec une structure allégée faisant ressortir les coins.

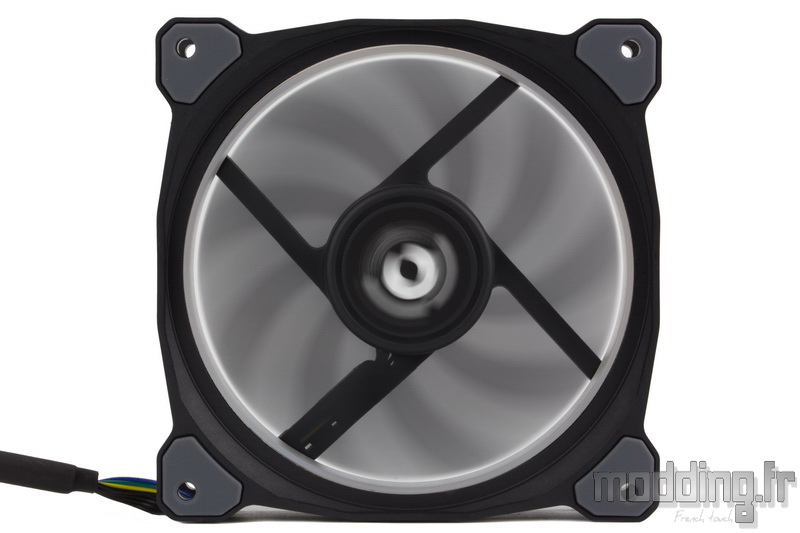

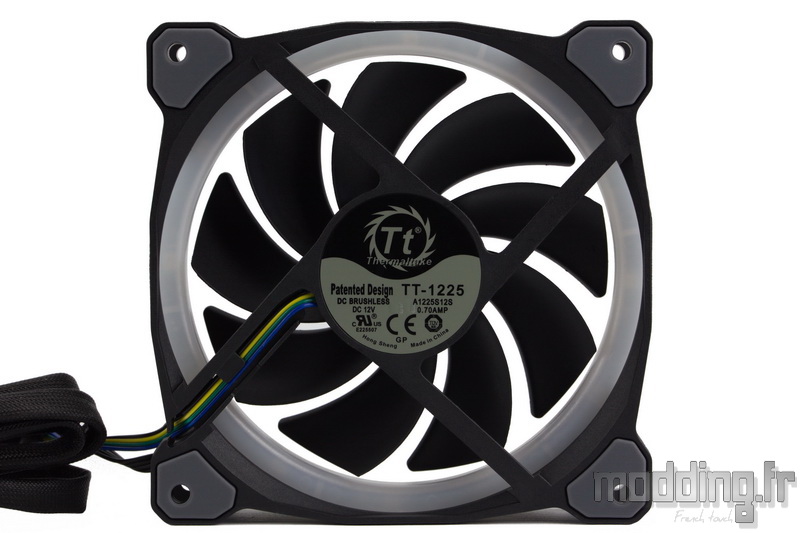

A l’arrière, on trouve l’étiquette adhésive qui regroupe le logo Thermaltake ainsi que les caractéristiques électriques.
Derrière cet autocollant se cache le mécanisme hydraulique du roulement. Un palier auto lubrifiés qui permet d’optimiser la réduction du frottement augmentant ainsi l’efficacité du ventilateur tout en contribuant à la diminution du niveau sonore.
Les branches de liaison du cadre sont rectilignes.
Au niveau de la bande interne, nous avons un cache translucide qui déborde sur la partie arrière du cadre. Il dissimule le rétroéclairage.

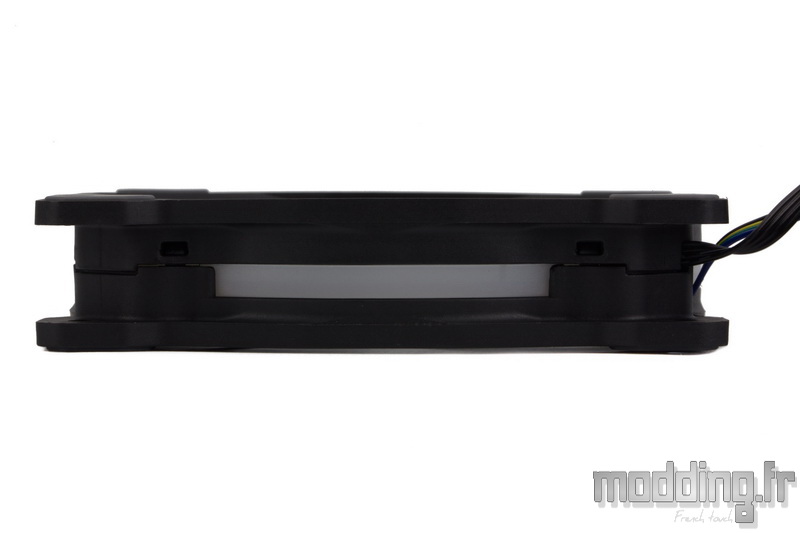

Nous avons une épaisseur d’un peu plus de 25 mm de par la présence des patins en silicone.
On note que les bords du cadre présentent une fenêtre permettant de rendre visible le rétroéclairage sur l’extérieur du ventilateur.

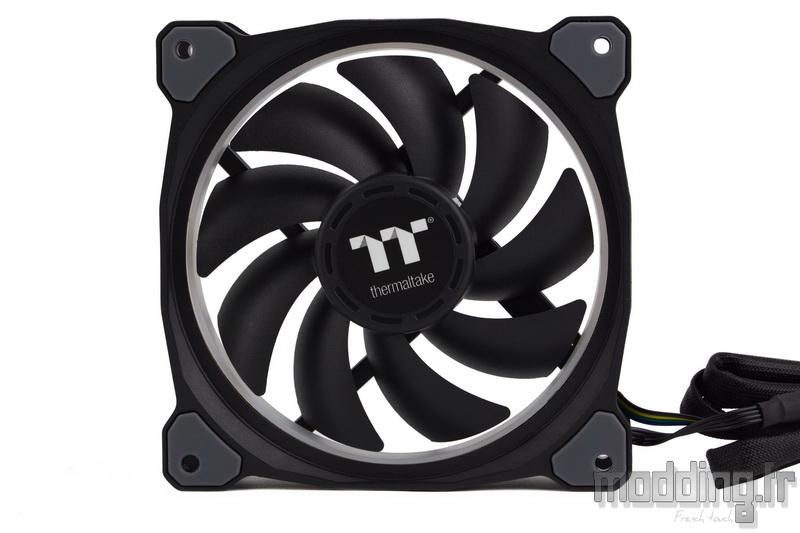

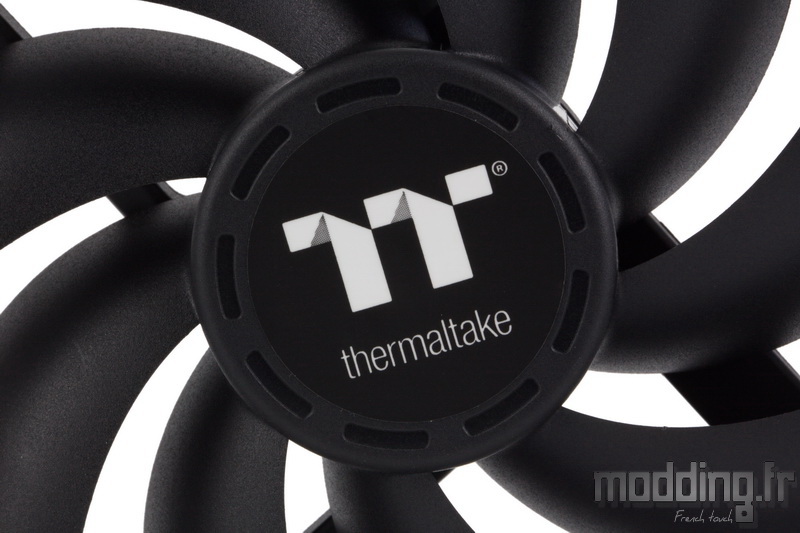

Le centre des pales arbore le logo Thermaltake en lettres blanches sur un fond noir.
Les 9 pales noires sont plus étroites que le Riing 12 premier du nom qui en comporte 7.
Elles ne disposent d’aucun artifice visant à améliorer le flux d’air mais nul doute que leur forme et leur implantation ne sortent pas du hasard et qu’elles contribuent à l’efficacité de la ventilation.

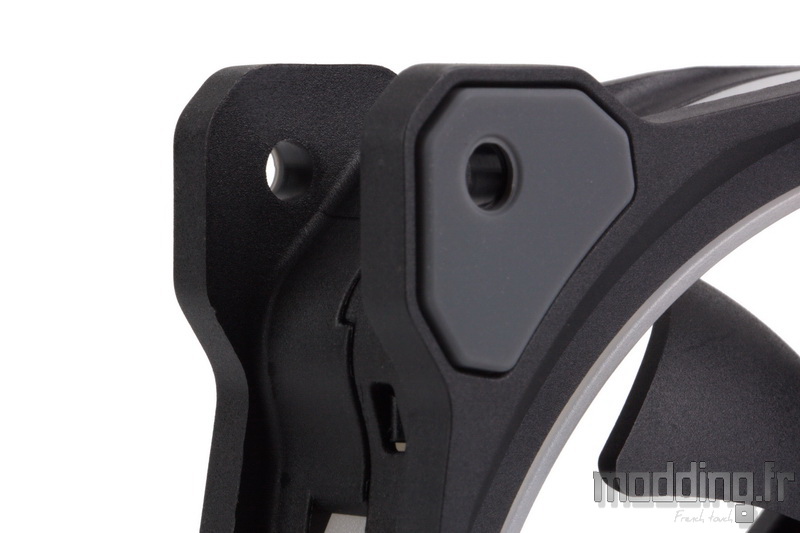

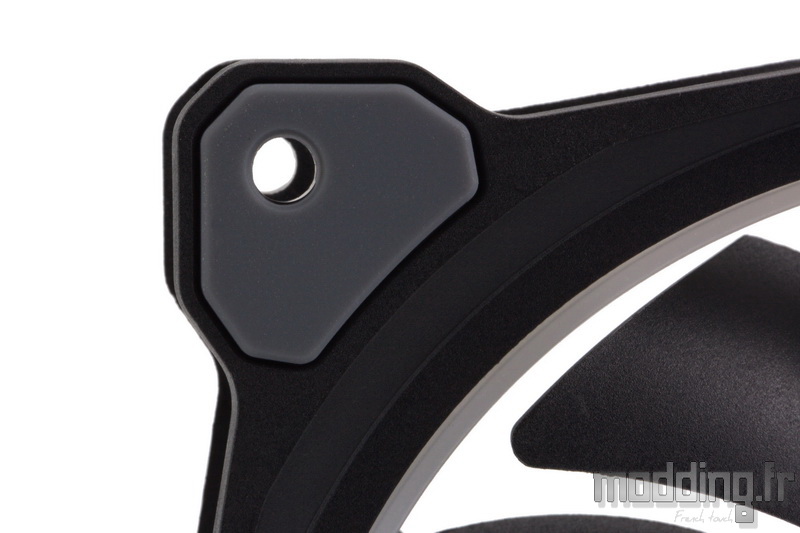

Les 4 coins du cadre sont munis de patins en caoutchouc permettant de diminuer les vibrations transmises au radiateur.
Les silentblocs sont présents sur les deux faces du ventilateur.

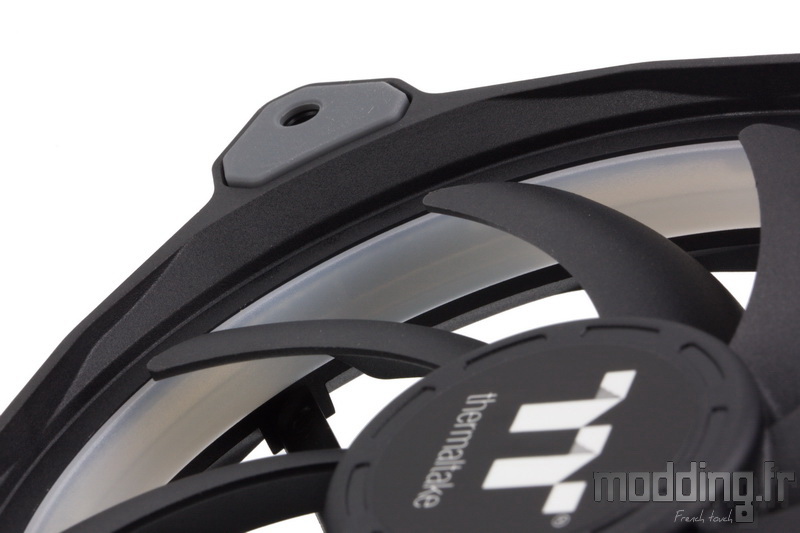

Les coins du cadre présentent une épaisseur conséquente permettant de s’affranchir de renfort à ce niveau.
De plus le renflement du cadre à ce niveau apporte une bonne rigidité.
On aperçoit un des clips au sein de la structure qui contribue à la fixation des deux parties du cadre et permet d’accéder à la bande de LEDs…
… Présente sous la structure translucide.
Cette bande est dotée de 12 LEDs RGB adressables.
4 fils colorés émergent de la platine électronique du ventilateur. Ils forment le câble d’alimentation PWM du Riing.
- Fil noir : Negatif
- Fil Jaune : + 12 V
- Fil Vert : Signal (vitesse de rotation)
- Fil Bleu : Gestion PWM

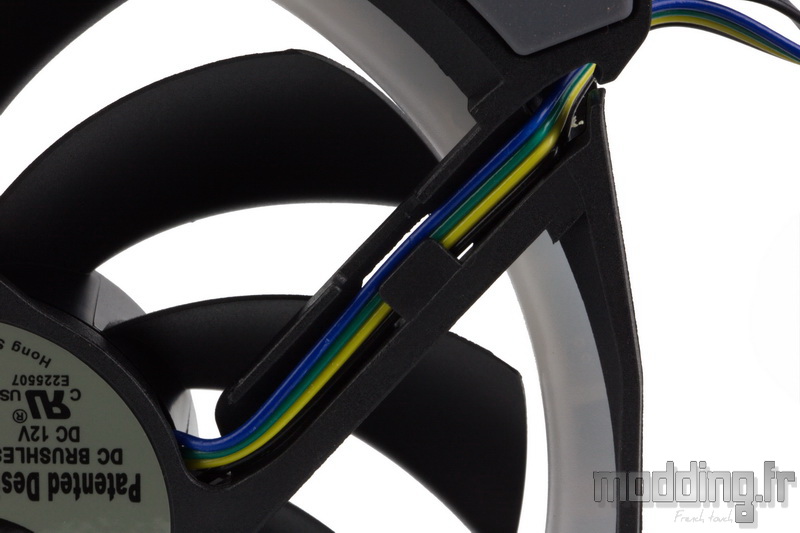

Le câble parcourt l’une des branches de renfort du cadre et…

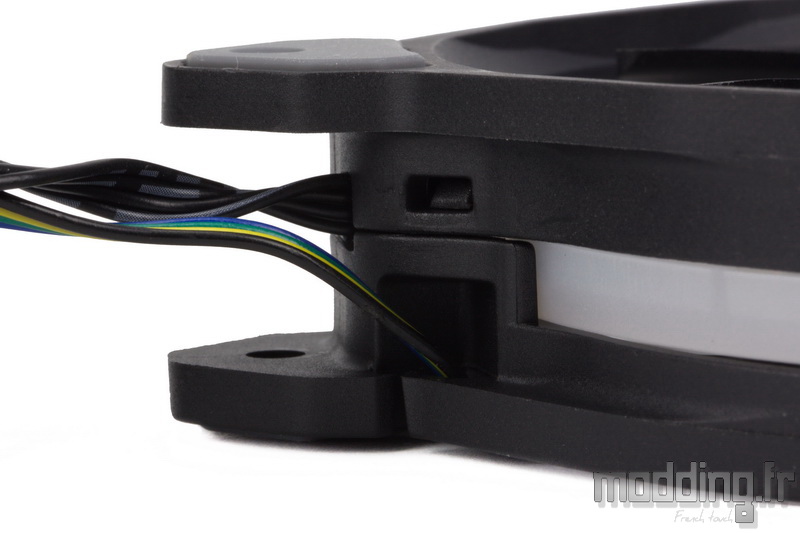

… Sort au niveau de l’un des coins à proximité de l’émergence d’un second câble constitué de 4 fils noirs.
Ce dernier vient alimenter la bande de LEDs RGB.

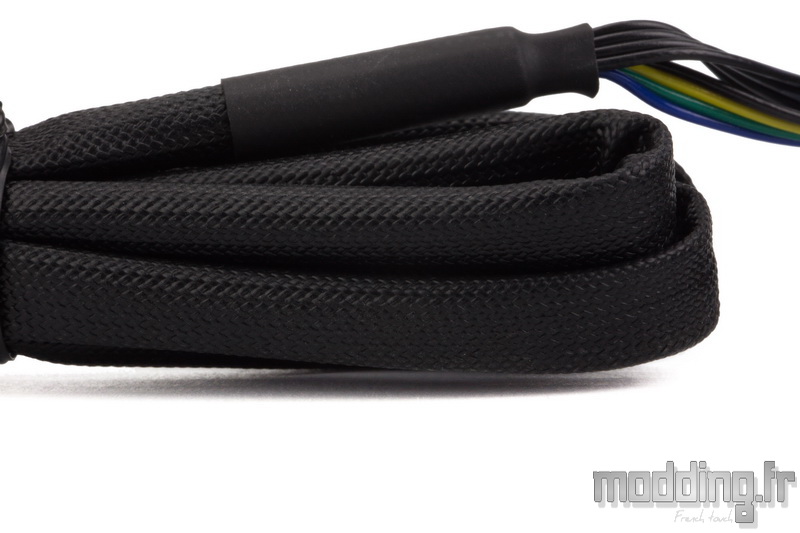

Tous deux plongent dans une même gaine tressée noire doté d’un maillage très compact.
Le câble mesure 900 mm!!! Cependant cette gaine tressée ne le rend pas très souple…
Ils se terminent sur une même et unique prise 9 broches qui se branche sur le boitier de commande.
Ce qui veut dire aussi que la gestion de la vitesse de rotation se fait aussi via ce boiter et donc par le biais du logiciel Thermaltake.
Cela évite aussi d’avoir deux câbles par ventilateur, déjà que sa longueur est conséquente…
La vitesse de rotation s’étale de 500 tr/min à 1500 tr/min.
La vitesse maximale engendre un débit d’air de 42.34 CFM soit 71.9 m3/h et une pression statique de 1.54 mm H2O.
