Les caractéristiques :
Le packaging colle tout à fait au style monochrome du MEG CoreLiquid S360.
Nous avons diverses teintes de noir et de gris sur lesquelles se fondent le logo de la marque ainsi que le nom du produit arborant un aspect métallisé.
Nous avons la photo de l’AIO affichant sa triple ventilation sur laquelle vient se superposer la pompe associée à son écran IPS en action.
Un petit encart mentionne la provenance de la pompe : Asetek.
Au dos de la boite, MSI détaille les principales caractéristiques de son AIO.
Des screenshots mettent en avant l’utilisation du logiciel MSI Center.

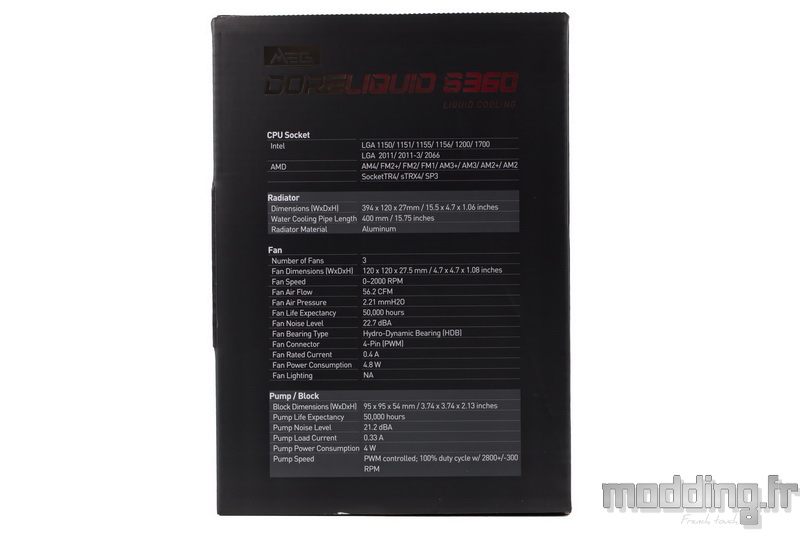

Les diverses spécifications sont réunies sous la forme d’un tableau sur l’un des côtés de la boite.

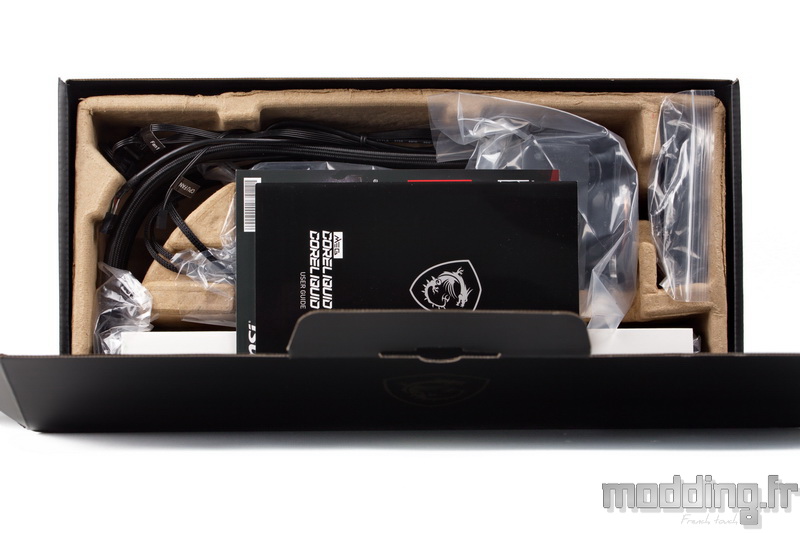

L’ensemble des éléments de l’AIO est bien rangé dans un panier en carton compartimenté afin de bien protéger tout ce beau monde.
Les différents composants sont enveloppés dans un emballage en plastique afin de les mettre à l’abri de la poussière. Le radiateur a droit à un traitement particulier en se glissant dans un carton qui protège ainsi les nombreuses ailettes.
MSI glisse dans la boite deux prospectus concernant son site “Shot Out” qui permet de donner un avis sur les produits de la marque.
Nous avons le guide d’utilisation.

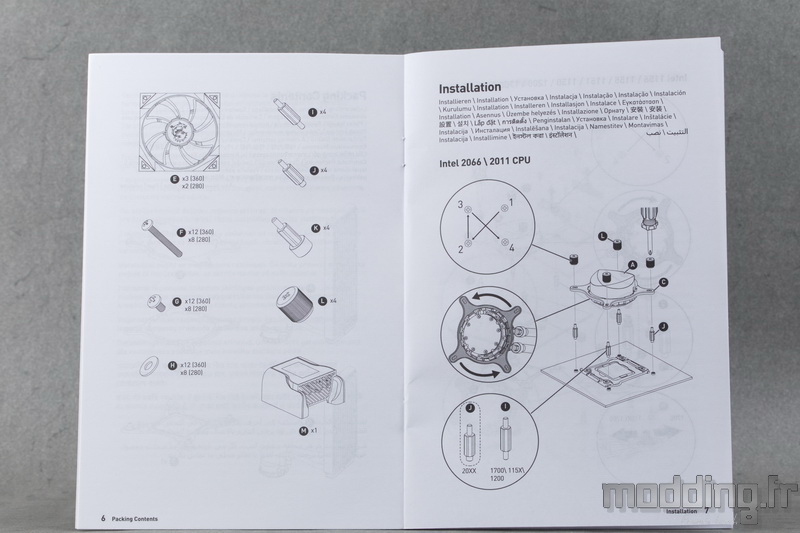

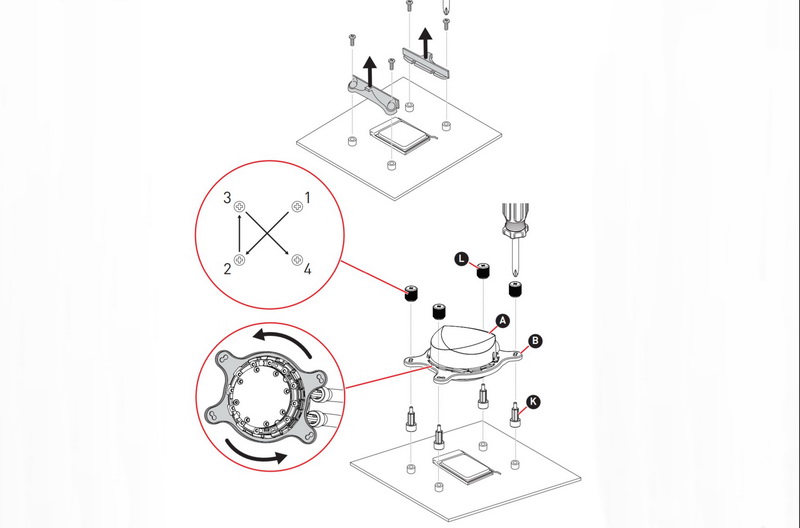

Sous la forme d’un livret, il nous guide dans les différentes étapes d’installation du MEG CoreLiquid S360 selon le socket de notre carte mère.
Les différents schémas sont clairs et explicites.

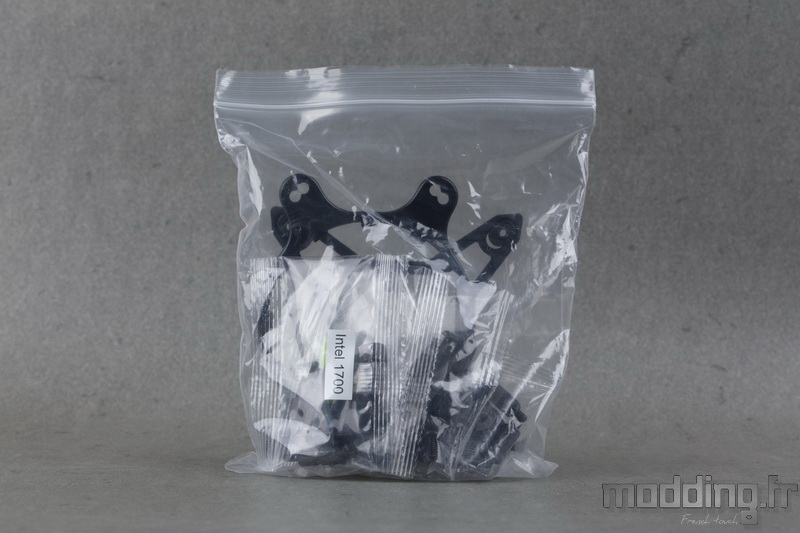

Les accessoires nécessaires au montage sont réunis dans une pochette plastique zippée.

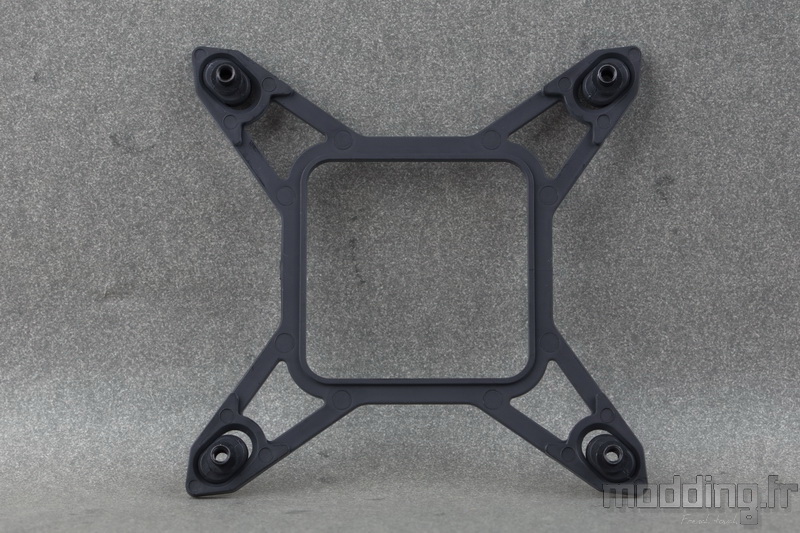

La backplate est en plastique et nous verrons que les points de fixation sont mobiles afin de s’adapter aux entraxes des sockets Intel 1700 (externe) et 115x/1200 (interne).

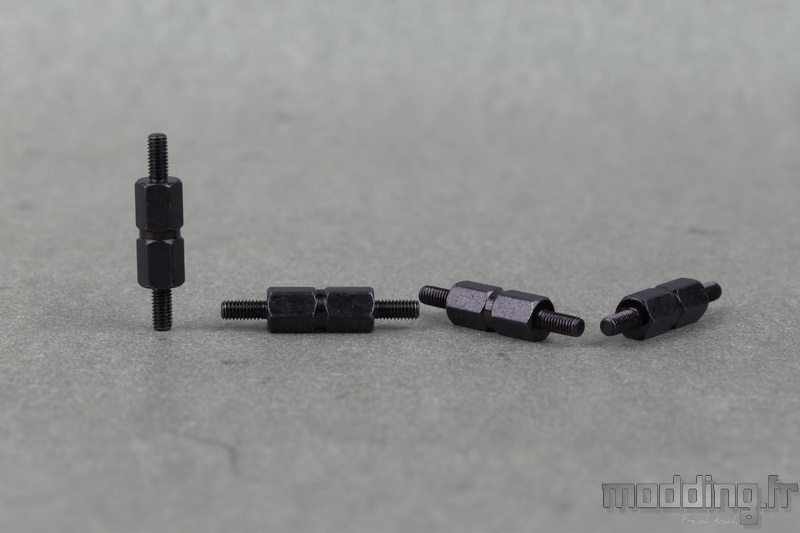

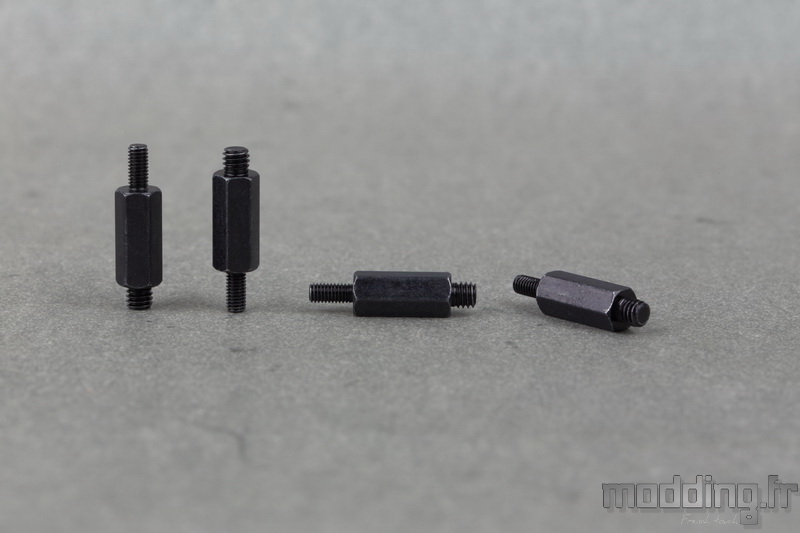

Nous avons les entretoises spécifiques au montage de la pompe sur socket Intel 1700.

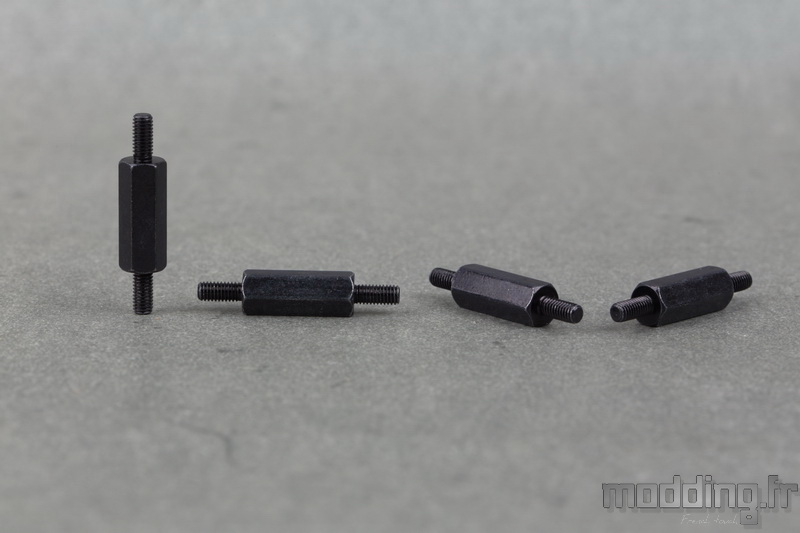

Ici, nous avons les entretoises spécifiques au socket Intel 115x/1200.

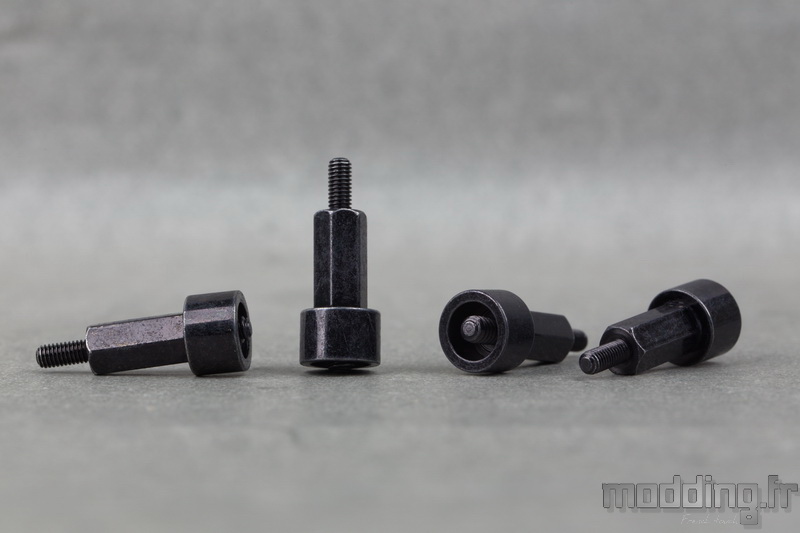

Les entretoises dédiées au socket Intel 20xx sont facilement identifiables par leur pas de vis spécifique qui permet de les installer directement sur la structure métallique du socket.

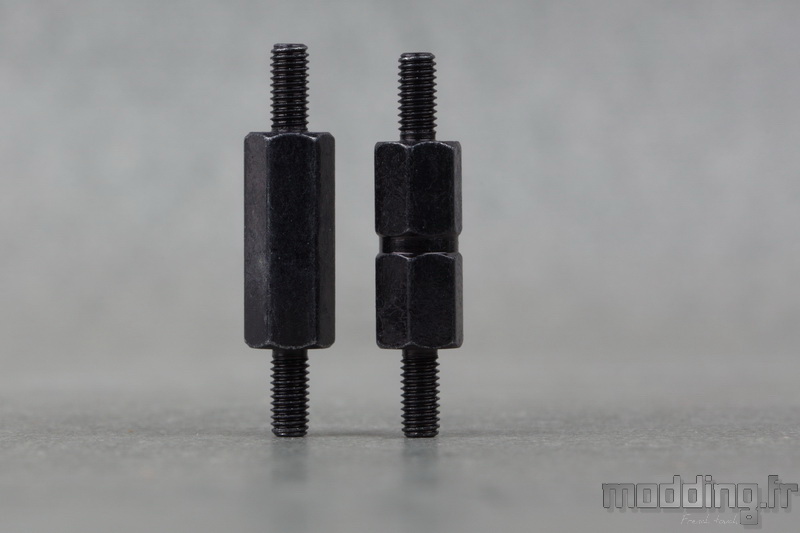

L’entraxe du socket LGA1700 n’est plus le même que celui du socket 115x/1200 tout comme la distance entre le bord supérieur de l’IHS du CPU et le PCB de la carte mère qui est légèrement différente avec quasiment un millimètre en moins.
A droite sur la photo, nous avons donc l’entretoise, dédiée au socket 1700, qui est donc plus petite que sa consœur dédiée au socket 115x/1200.
Pour les identifier au premier coup d’œil, MSI creuse un sillon au centre de l’entretoise “socket 1700″.

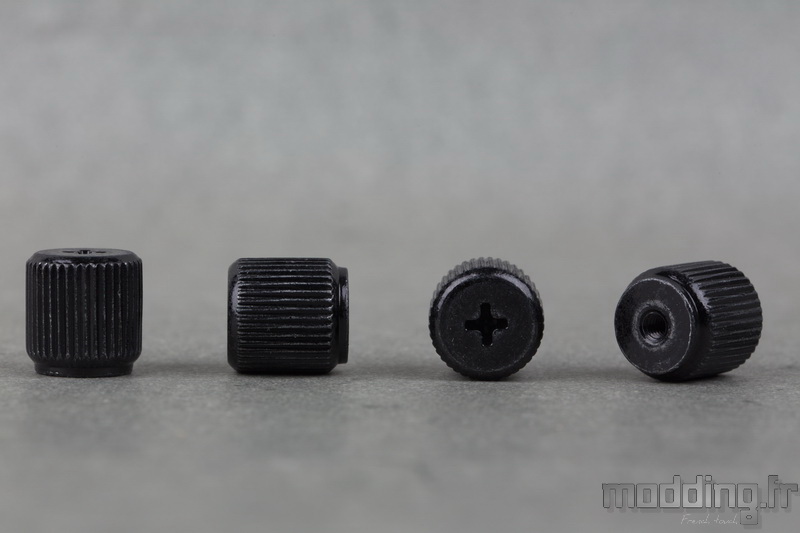

Un jeu de 4 écrous finalise l’installation de la pompe sur les entretoises.
Ils disposent d’une empreinte cruciforme afin de parfaire le serrage à l’aide d’un tournevis.
Le système de fixation du MEG CoreLiquid S360 est nettement plus simple que celui que nous avions vu sur le MAG CoreLiquid 240RH.
La platine de fixation spécifique aux sockets Intel est installée au préalable sur la pompe.

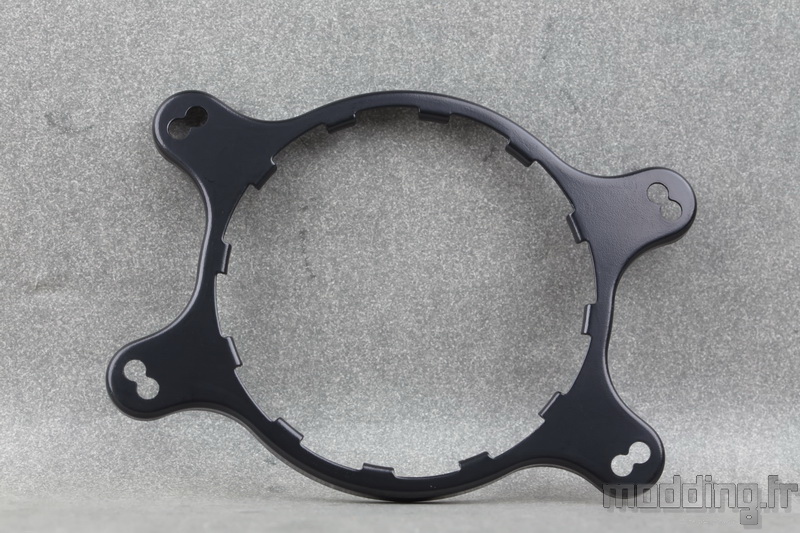

Nous avons la seconde platine dédiée au socket AMD dans le bundle.
Les entretoises dédiées aux différents sockets AMD.
On retire les points d’ancrage du socket et nous installons ces entretoises qui se vissent sur les points de fixation de la backplate propre à la carte mère.

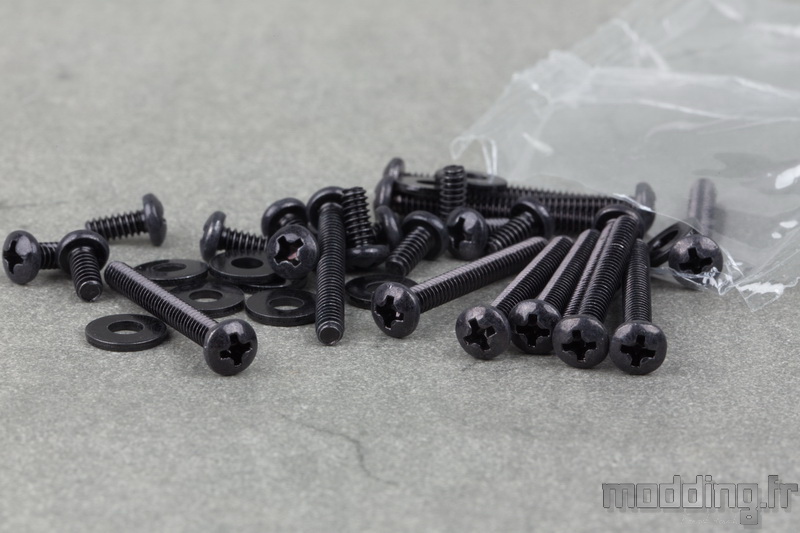

On finit par un petit sachet contenant l’ensemble des vis et rondelles servant à assembler les ventilateurs sur le radiateur et ce dernier au boitier PC.
On apprécie que l’ensemble des accessoires soit tout de noir vêtu.
Les spécifications :
|
MEG CoreLiquid S360
|
| Waterblock |
Cuivre |
| Dimensions carénage Waterblock |
95 x 95 x 54 mm |
| Vitesse de la pompe |
2800 tr/min |
| Radiateur |
Aluminium |
| Dimensions radiateur |
394 x 120 x 27 mm |
| Longueur tuyaux |
400 mm |
| Diamètre externe des tuyaux |
10 mm |
| Compatibilité |
Intel LGA 2066 / 2011 (-3) / 115X / 1200 / 1700
AMD AM2 (+), AM3 (+), AM4, FM1, FM2 (+), TR4, sTRX4. |
|
Ventilateur
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
0 – 2000 tr/min |
| Connectique |
4 pins (PWM) |
| Longueur câble |
350 mm |
| Roulement |
Hydrodynamique (HDB) |
| Débit d’air Max |
56.2 CFM soit 95.48 m3/h |
| Pression statique Max |
2.21 mmH2O |
