[TEST] AIO MSI MAG CoreLiquid 240RH

Le All in One :

Le radiateur mesure 274 mm de long sur 120 mm de large (394 mm de long sur la version 360).
Il est totalement constitué d’aluminium revêtu d’une peinture noire.

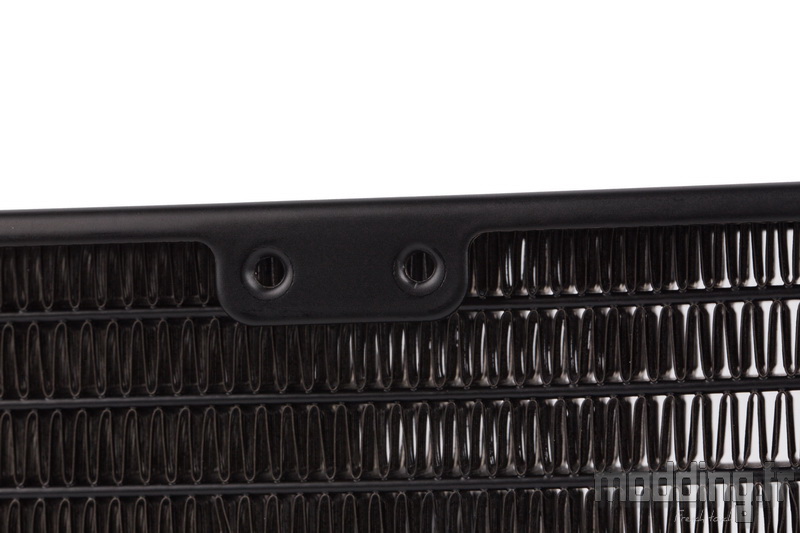

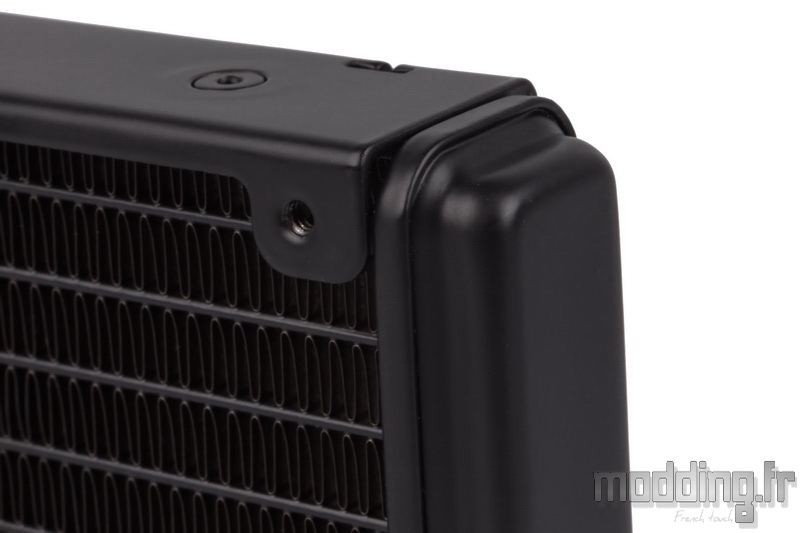

Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
Ils tombent en face des ailettes du radiateur ce qui évite tout risque de perçage des tubes avec des vis de fixations trop longues. Les ailettes sauront s’écarter pour laisser passer l’excédent de vis.
Les points de fixations étant présents sur les deux faces, le radiateur peut embarquer 4 ventilateurs et passer en mode Push/Pull.

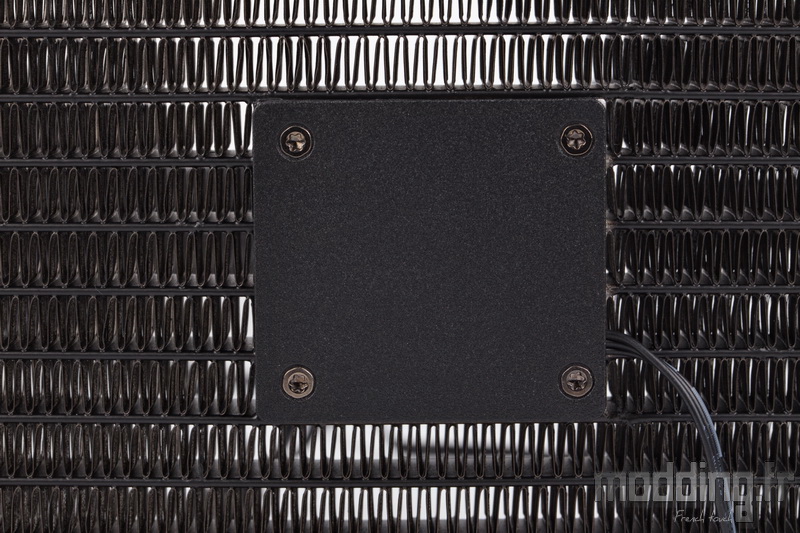

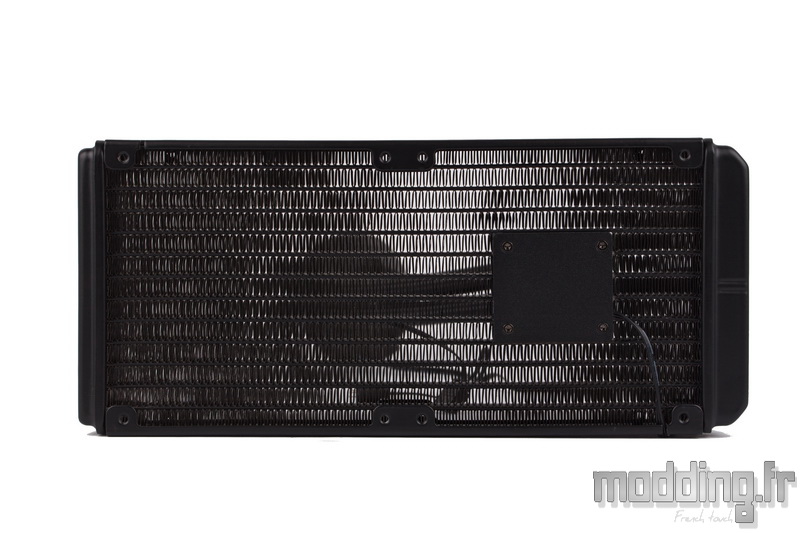

Notre regard est attiré par cet étrange carré noir qui trône au centre des ailettes, du moins dans le sens de la larguer du radiateur.
4 vis Torx maintiennent une plaque métallique sur cette structure d’où émerge un câble.

Nous retrouvons cette structure au niveau de la face interne du radiateur, si ce n’est que cette fois-ci, on note l’absence de vis.
D’une forme quasiment carrée, la pièce mesure 44 mm sur 47 mm.
La structure s’insère au niveau des tubes centraux du radiateur.

Cette pièce n’est autre que la pompe du MAG CoreLiquid 240RH.
MSI prend le parti d’intégrer la pompe au sein de son radiateur afin de…
Et nous reprenons leurs propres mots :
“D’insonoriser la pompe et donc de réduire les nuisances sonores. De plus, le fait de placer la pompe dans le radiateur augmente sa durée de vie, car elle est ainsi mieux protégée contre la chaleur.”

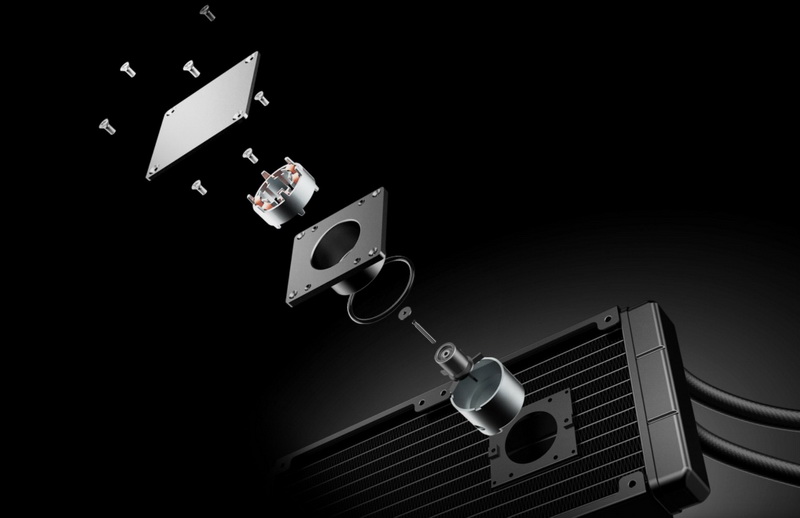

La pompe bénéficie d’un moteur triphasé qui génère un minimum de vibration, ce qui prolonge sa durée de vie.
(Photo issue du site MSI).

En raison de l’intégration de la pompe au sein du radiateur, MSI revoit aussi la position des tuyaux émergeant du radiateur.
Généralement, ils se placent de part et d’autre de la largeur dudit radiateur. Ainsi le liquide de refroidissement circule dans un sens sur une moitié du radiateur et revient par l’autre moitié.

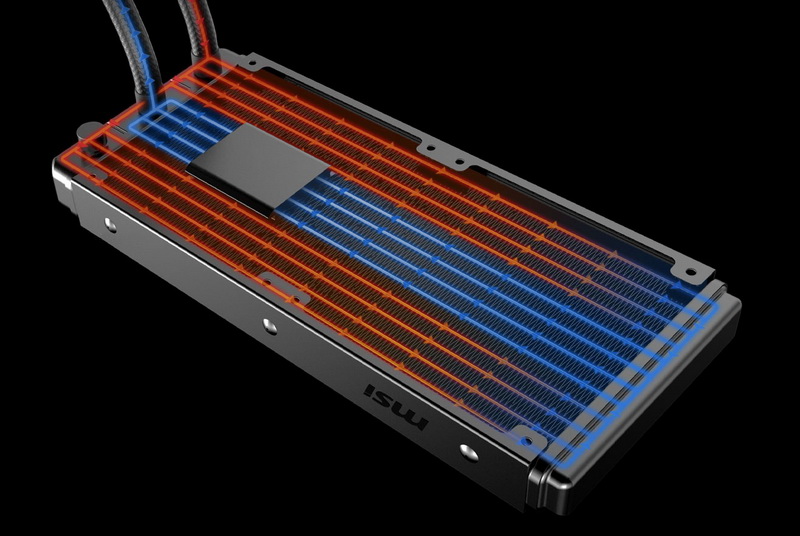

Chez MSI, le tuyau d’entrée repartit le liquide sur les tubes positionnés en bordure du radiateur, puis il revient sur les 4 tubes centraux pris en charge par la pompe avant de ressortir par le second tuyau, comme sur le schéma ci-dessous.
On note d’ailleurs la position centrale de ce tuyau.
(Photo issue du site MSI).

Habituellement, nous installons les ventilateurs sur la face interne du radiateur (émergence des deux tuyaux), d’où la sortie du câble d’alimentation de la pompe sur la face externe.

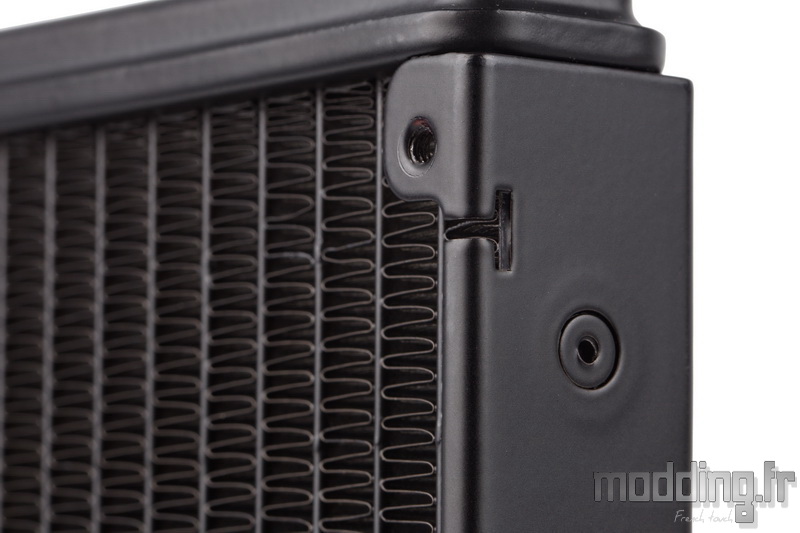

Néanmoins, pour éviter que ce câble ne se balade de trop, nous avons une encoche sur le bord du carénage afin de le prendre en charge (cela s’avère utile si jamais nous décidons d’installer les ventilateurs sur cette face).

Une seconde encoche est position dans le coin diamétralement opposé.
Cela permet de faire sortir le câble du même coté que ceux des ventilateurs en fonction de la position du radiateur dans le boitier PC.

Le câble mesure 540 mm et présente un profil plat avec les trois fils noirs collés les uns aux autres.
Il se termine par une prise 3-pins.

L’épaisseur du radiateur est portée à 27 mm ce qui est devenu un standard pour la majorité des AIO, toutes marques confondues.

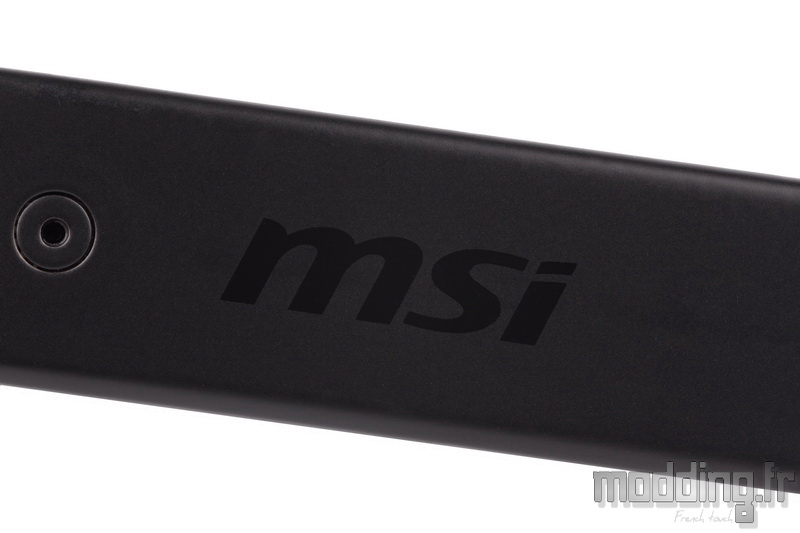

MSI signe de manière très discrète le radiateur en apposant son nom, en lettres noires, sur les bords bien sombre du carénage.

Le style est sobre tout en restant basique, même si la marque a fait un effort avec l’emploi de rivets plats et non bombés.

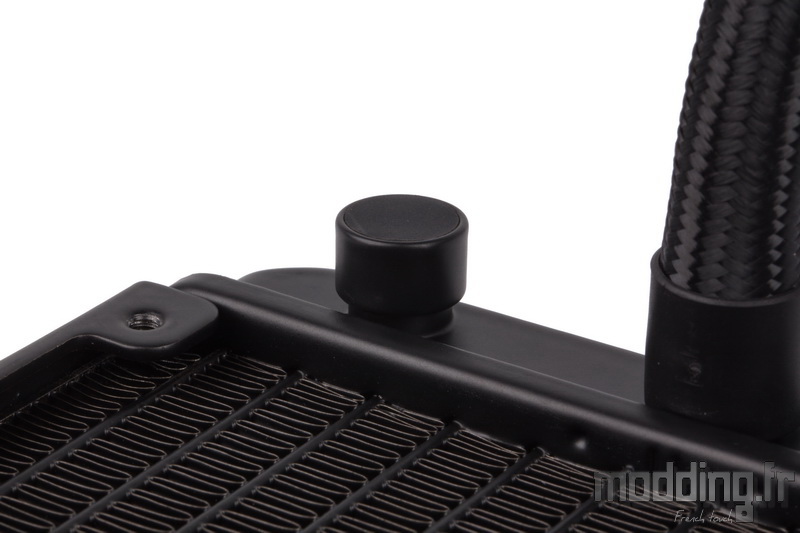

On note la présence d’un embout de remplissage qui demeure cependant obturé.

Les tuyaux sont sertis à deux embouts droits émergeant à la base du radiateur.
Une bague en plastique assure le sertissage tout en garantissant la tenue de…

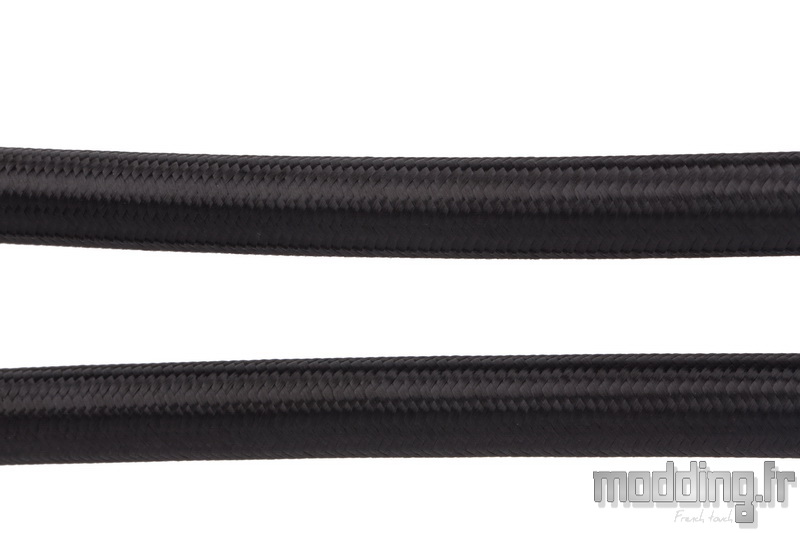

… La gaine tressée qui recouvre les tuyaux du MAG CoreLiquid 240RH, une gaine noire de type Paracord.
Ils mesurent 400 mm et affichent un diamètre externe d’une dizaine de millimètres.

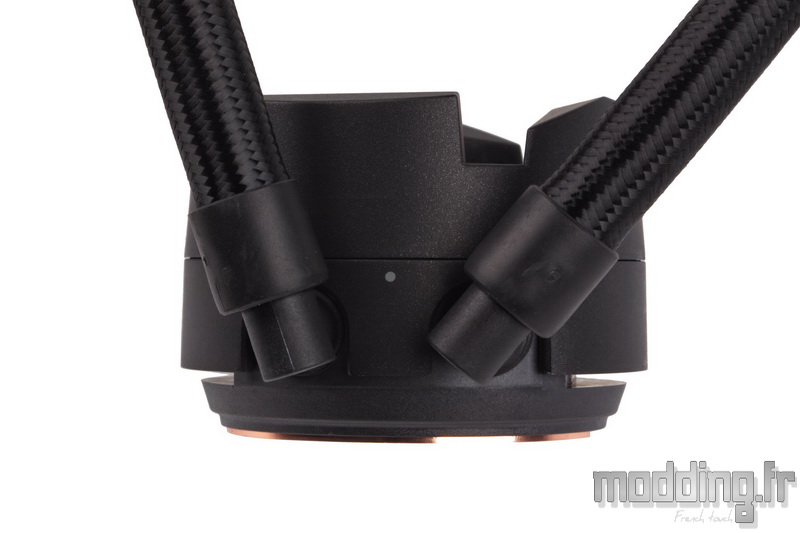

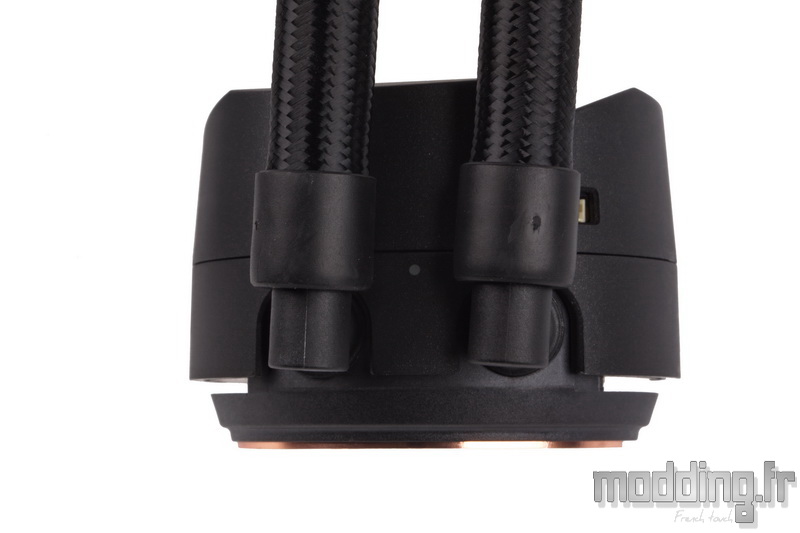

Ils aboutissent au niveau de la pompe sur deux embouts coudés à 90°.
Le sertissage est toujours confié à une large bague en plastique.

Ces embouts coudés sont rotatifs sur environ 180°, cela afin de faciliter la mise en place du radiateur au sein du boitier.

Le waterblock qui prend place sur le processeur est habillé d’un carénage en plastique qui se divise en deux compartiments.
Le compartiment inférieur dissimule la chambre où circule le liquide de refroidissement tout en venant au contact de la face interne de la plaque froide.
Le compartiment supérieur est dédié au rétroéclairage.
La hauteur totale est de 48 mm.

Le carénage se présente sous une forme cylindrique légèrement conique avec un diamètre de 67 mm se réduisant à 64 mm dans la partie haute.

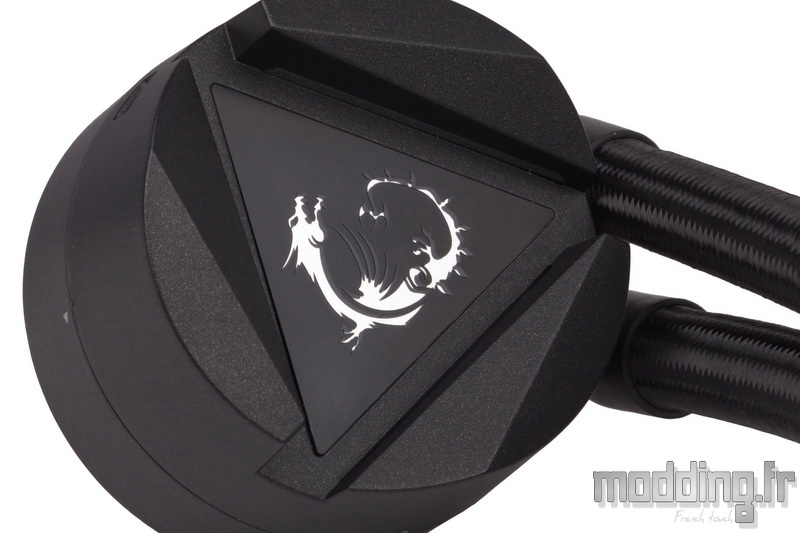

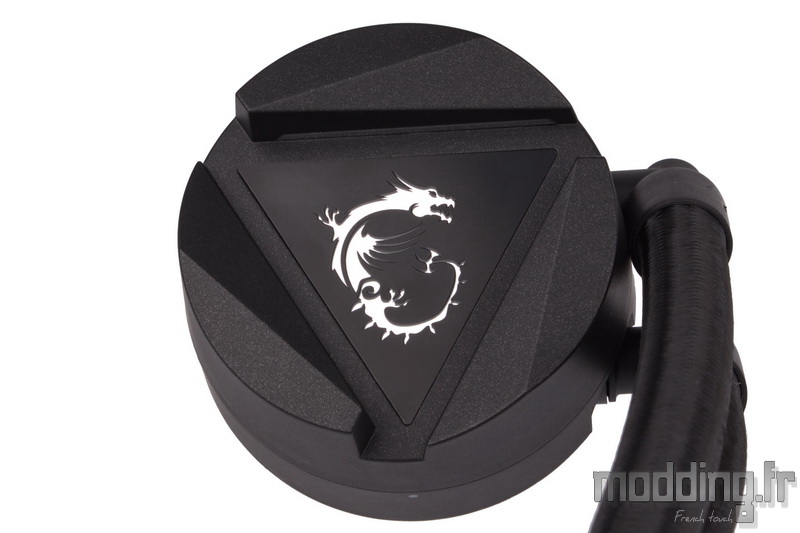

Sur la partie supérieure du carénage, nous avons le dragon MSI qui se tient au centre d’une plaque prenant la forme d’un triangle équilatéral (46 mm de côté) tout en étant entouré de…

… Trois larges structures faisant partie intégrante du carénage et délimitant ainsi la forme cylindrique.
Nous distinguons un insert translucide à la base de ces structures afin de laisser passer le rétroéclairage aRGB.
Bien que présentant un aspect miroir sur son fond noir, le dragon MSI bénéficie aussi du rétroéclairage.

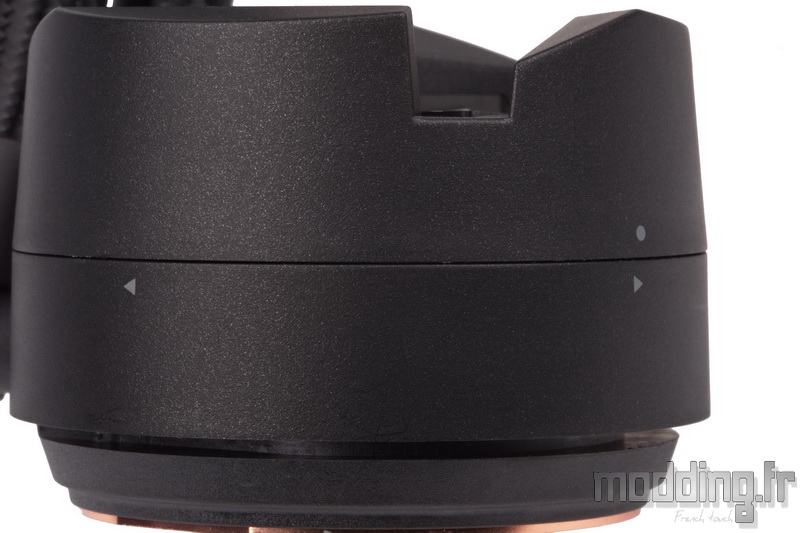

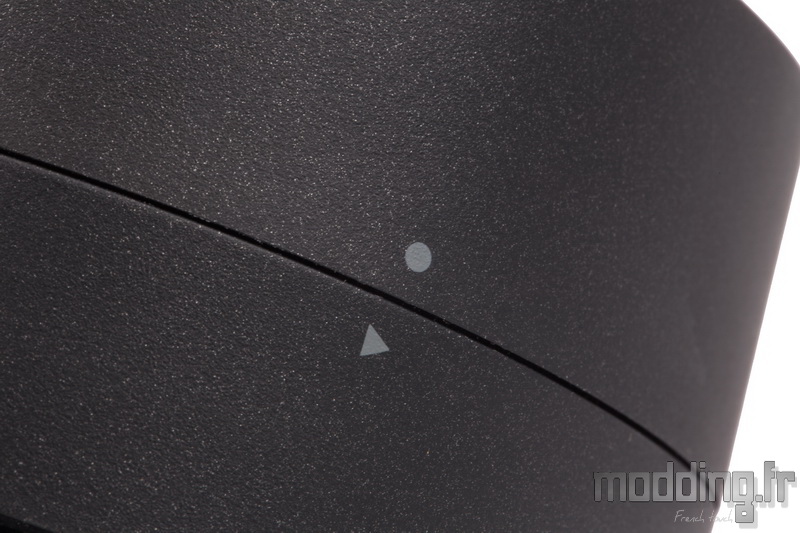

On remarque la présence de petits motifs geometriques sur la paroi du carénage.

Dans la partie haute, nous avons un petit point tandis que dans la partie basse deux triangles et deux autres points se disposent à égale distance les un des autres.

Il apparait que le couvercle du waterblock est rotatif à 270°.
Le point de départ est identifié par le point qui coïncide avec le premier triangle : position 0°.
Ce triangle est orienté de manière à nous indiquer le sens de rotation.

On tourne le couvercle de 90° et le point du compartiment supérieure se positionne face au premier point qui suit le triangle.
Puis il passe sur le second point (position 180°) avant de terminer sa rotation (270°) sur le second triangle qui indique le sens inverse du premier afin de signifier le “terminus”.
Bien sûr, si nous voulons revenir dans la position initiale, la rotation s’effectue dans l’autre sens.
Ce concept permet de positionner l’émergence des tuyaux comme bon nous semble et nous pourrons toujours remettre le dragon sur ses pieds.

Quasiment à l’opposé de la sortie de ces tuyaux, nous avons une petite prise sur la paroi du carénage.
Au passage, on note l’aspect pailleté du plastique.

Le câble d’alimentation des LED aRGB qui se chargent d’éclairer le dragon MSI est donc amovible.
On apprécie que la marque nous laisse le choix de brancher ou non le câble, pour peu que nous ne voulions justement aucun câble au niveau du waterblock.
Bien sûr, cela sous-entend que l’on se passe du rétroéclairage du dragon.

Le câble mesure 400 mm.

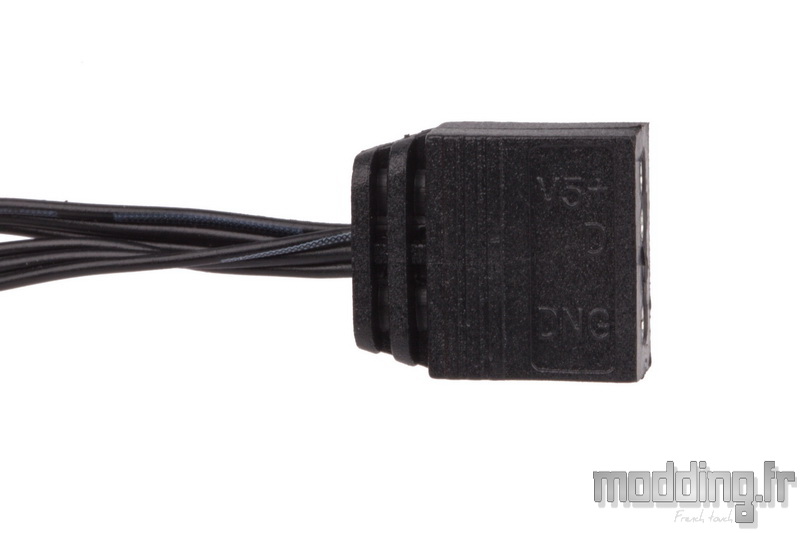

Tout comme les ventilateurs, il aboutit dans un premier temps sur une prise aRGB 5V/D/-/G femelle.
La connectique est identifiée sur le manchon de la prise.

Trois autres fils sont repiqués de cette prise et se prolongent sur 100 mm.

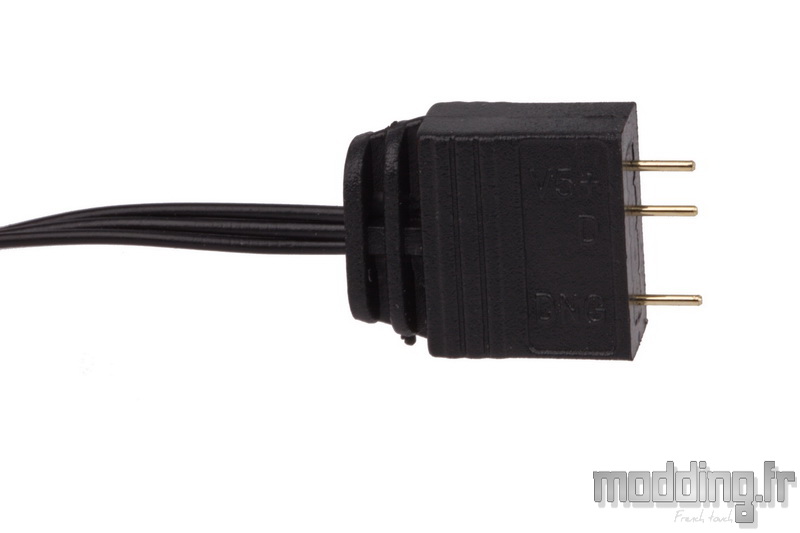

Ils convergent sur une prise aRGB 5V/D/-/G mâle.
Nous retrouvons le principe de prises gigognes permettant de connecter les différents composants du MAG CoreLiquid 240RH entre eux pour n’obtenir à l’arrivée qu’une seule prise aRGB 5V/D/-/G femelle.

Juste au-dessus du waterblock, nous distinguons une profonde rainure creusé à même le plastique du carénage.
Il permet d’insérer l’une des deux platines de fixation correspondant aux différents Sockets.

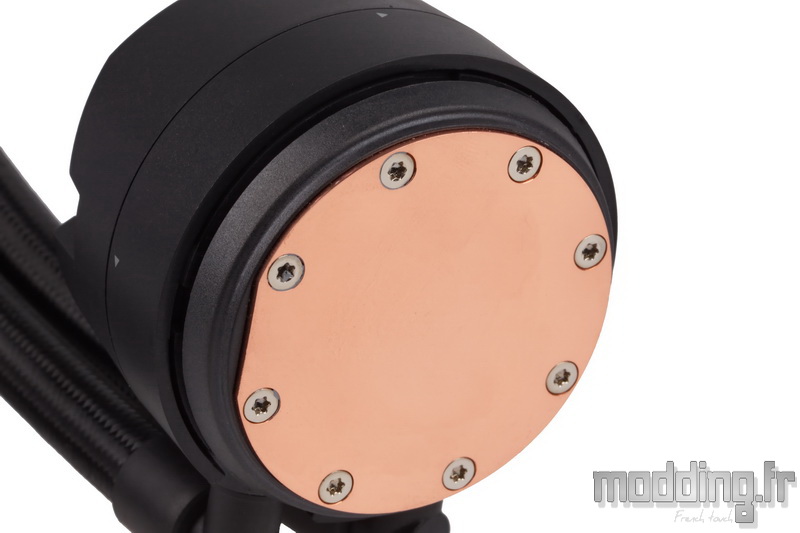

La plaque froide est constituée de cuivre.
Elle est protégée par un film plastique que l’on doit bien sûr retiré lors de l’installation, au risque de ne pas avoir les performances espérées.
