Le ventilateur :

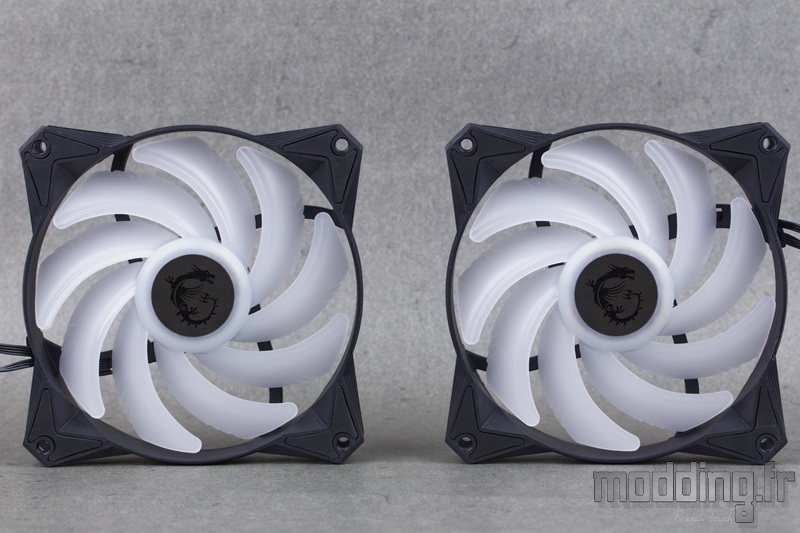

Nous sommes avec le MAG CoreLiquid 240RH doté d’un radiateur 240, il est donc équipé de deux ventilateurs en 120 mm.
L’apparence de ce ventilateur n’est pas sans rappeler le style des ventilateurs FQ122 ou FW122 de Silverstone.

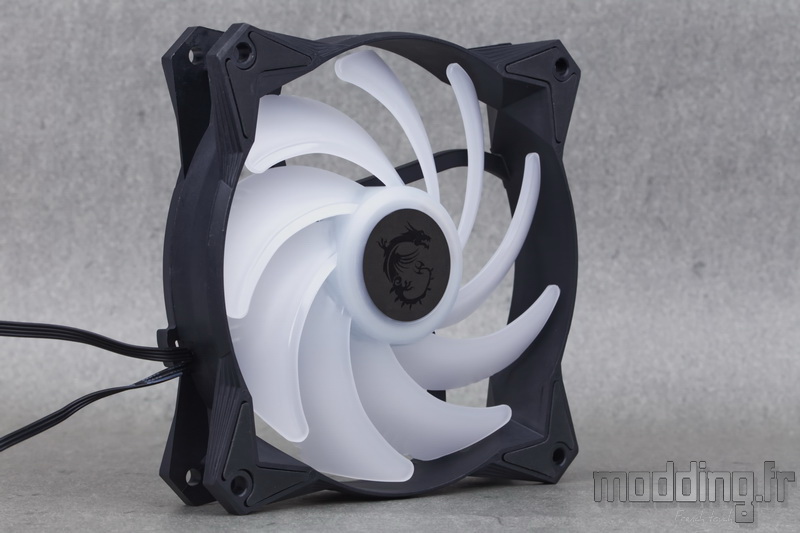

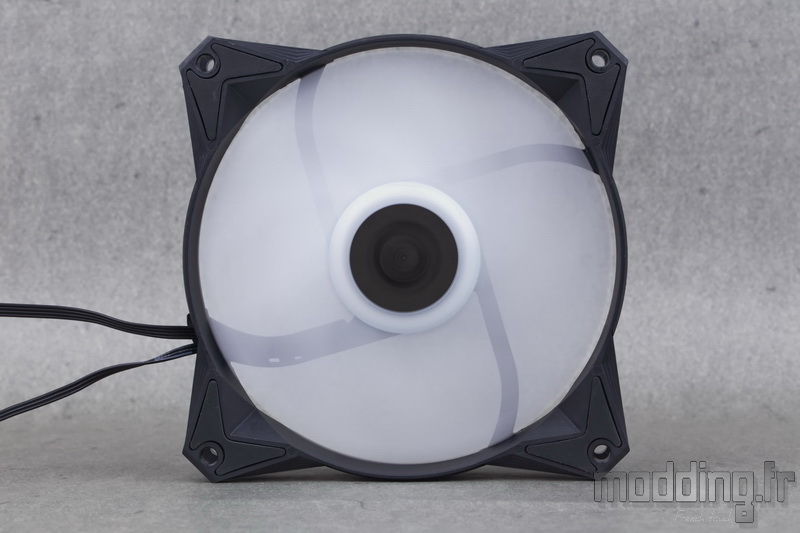

Le cadre tout de noir vêtu s’associe à 9 pales blanches dotées d’un aspect translucide dans le but d’améliorer la diffusion du faisceau lumineux émis par les LED aRGB.
A l’arrière, on trouve l’étiquette adhésive qui regroupe le logo MSI ainsi que les caractéristiques électriques.
L’accent est mis sur le type de roulement qui s’accompagne de deux roulements à billes.
Les branches de liaison du cadre sont fines et légèrement incurvées dans leurs parties distales.

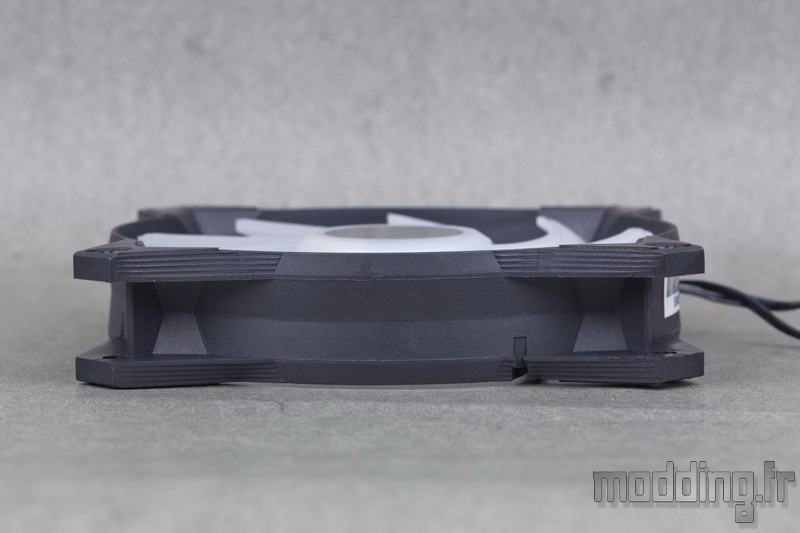

Nous avons une épaisseur de 26 mm en prenant compte de la présence des patins en caoutchouc.
Les pales sont longues et étroites.
Elles présentent une mince section sur le bord d’attaque tandis que sur le bord de fuite…
… Nous avons trois entailles formant des canalisateurs d’air.
Ce design des pales tend à renforcer le rendement du ventilateur tout en réduisant les turbulences du flux d’air ainsi que le niveau sonore.
Le centre des pales arbore le même aspect translucide que les pales.
Il revêt une pastille adhésive grise intégrant le logo de la marque sous la forme du dragon.
Les LED RGB de type adressable se répartissent sur le bord de la platine électronique du ventilateur.
Elles sont au nombre de 12 ce qui permet d’homogénéiser la diffusion du rétroéclairage.
Les coins arborent une forme triangulaire bien que le sommet a subi une coupe franche.

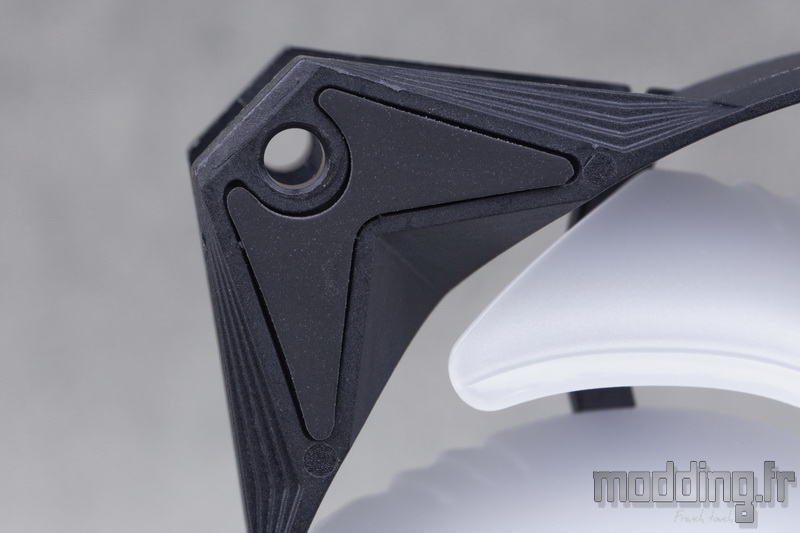

Les silentblocs en caoutchouc sont présents sur les deux faces.
L’espace entre ces deux faces est laissé libre.

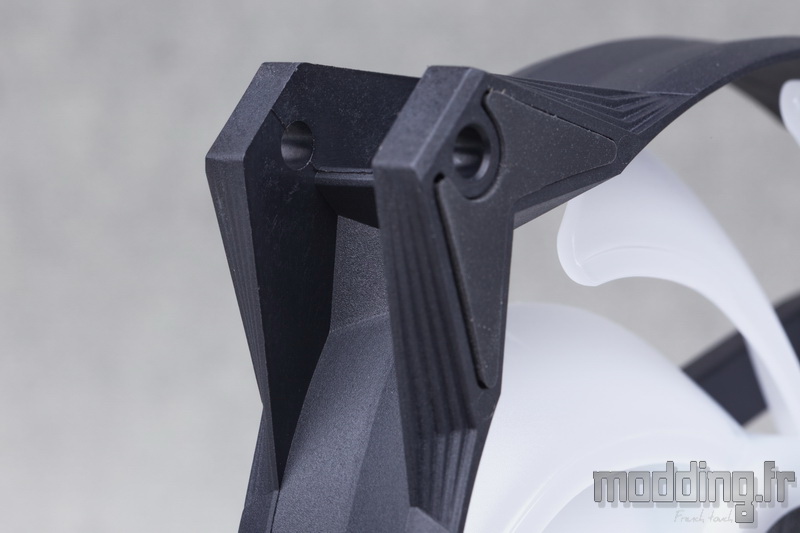

On note la présence d’un renfort assurant la rigidité structurelle.
Nous avons un bon nombre de fils noirs émergeant de la platine électronique.

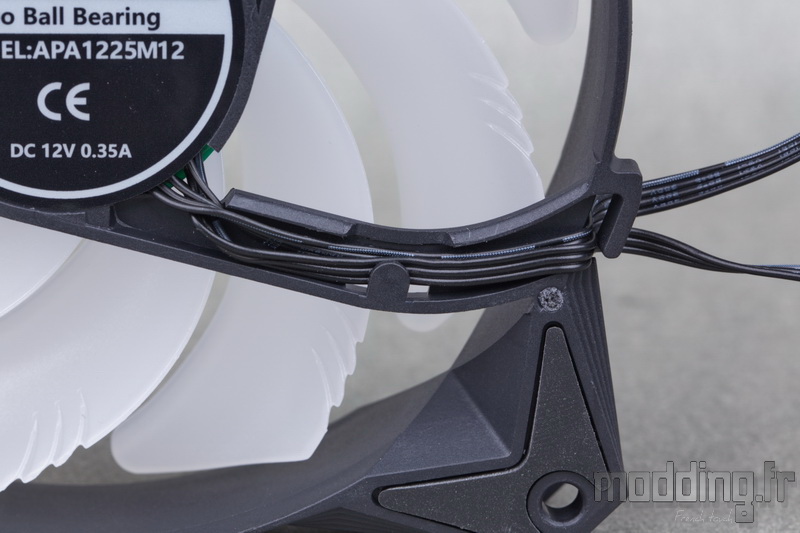

Ils suivent l’une des branches de renforts dotée d’une goulotte spécifique, et sortent du cadre à proximité de l’un des 4 coins.
Nous sommes en présence de 7 fils regroupés en deux câbles distincts.
Chacun d’eux présente un profil plat avec leurs fils collés les uns aux autres.

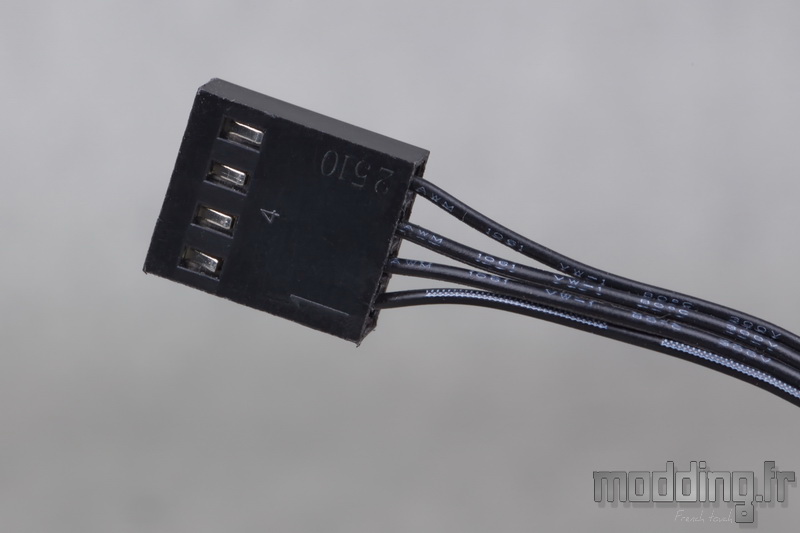

Le câble composé de 4 fils mesure 350 mm et aboutit à une prise 4-pins attestant de la gestion PWM du ventilateur.
Le second câble mesure 550 mm et aboutit dans un premier temps à une prise aRGB 5V/D/-/G femelle.
Sur le manchon apparait l’identification des différentes connectiques.
Trois autres fils sont repiqués de cette prise et se prolongent sur 100 mm.

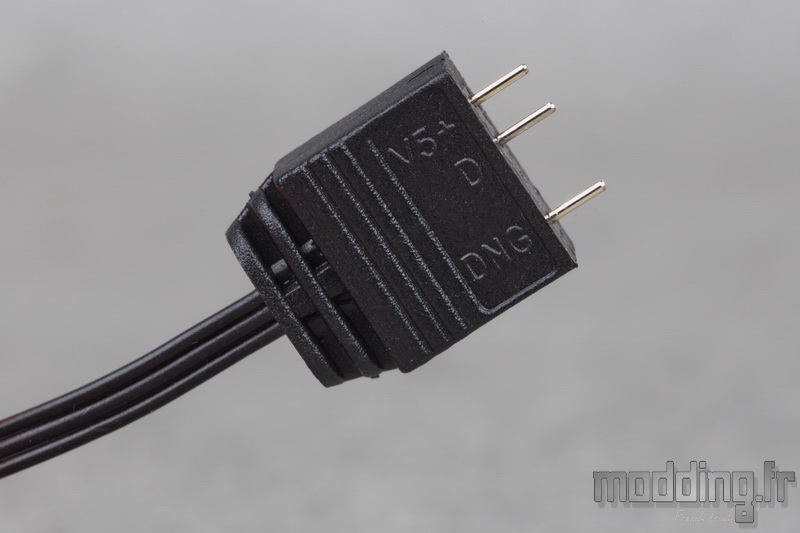

Ils convergent sur une prise aRGB 5V/D/-/G mâle.
Ce principe de prises gigognes permet de connecter les différents composants du MAG CoreLiquid 240RH entre eux pour n’obtenir à l’arrivée qu’une seule prise aRGB 5V/D/-/G femelle.
Ainsi nous branchons cette prise sur le header aRGB de la carte mère.
Ceci vaut pour la version du MAG CoreLiquid 240R (sans la lettre “H”) qui ne s’accompagne pas du HUB MSI.
La vitesse de rotation varie de 400 tr/min à 2000 tr/min, nous disposons ainsi d’une large plage PWM qui permet d’avoir une ventilation silencieuse ou nettement plus performante.
La vitesse maximale engendre un débit d’air de 78.73 CFM soit 133 m3/h et une pression statique de 2.39 mm.H2O.
