Le All in One :

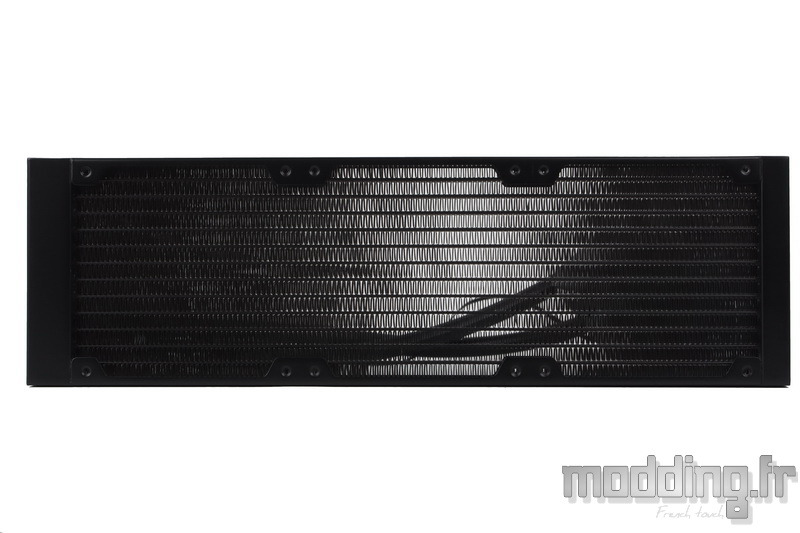

Lian Li utilise le même radiateur que celui équipant son GALAHAD II Trinité, à un détail près.
Ce radiateur mesure 399,5 mm de long sur 120 mm de large, tandis que celui de la version 280 mesure 319,5 mm de long sur 140 mm de large.
Il est entièrement constitué d’aluminium.

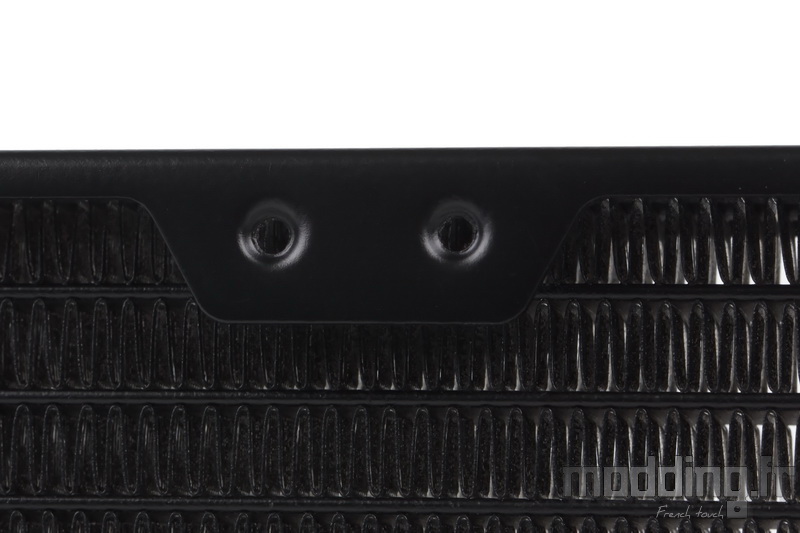

Les points de fixations sont taraudés avec un pas de vis de type UNC-6.32.
Ils sont positionnés de manière à correspondre aux ailettes plutôt qu’aux tubes, ce qui évite de percer le radiateur avec des vis trop longues ou un serrage excessif.
La densité des ailettes est assez classique, avec une valeur de 20 FPI (ailettes par pouce).

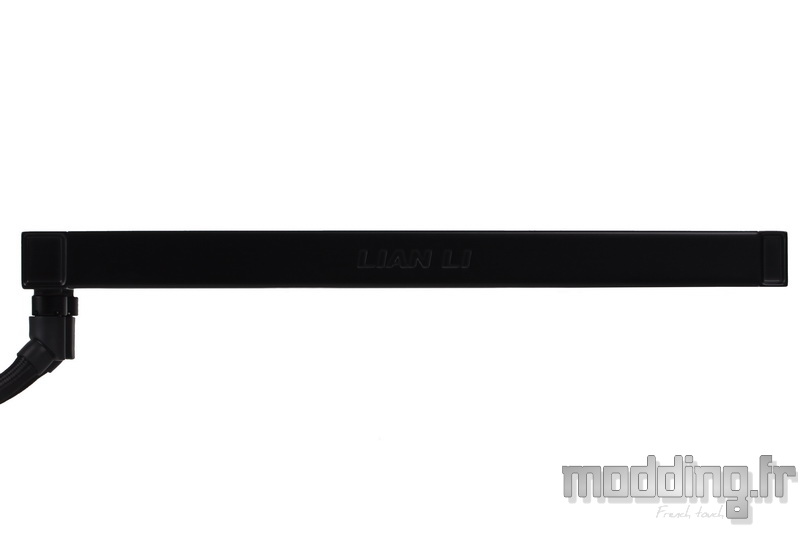

Le radiateur du LCD GALAHAD II, habituellement épais de 27 mm, gagne 3 mm pour atteindre 30 mm.
Son style reste sobre avec une finition noire satinée.

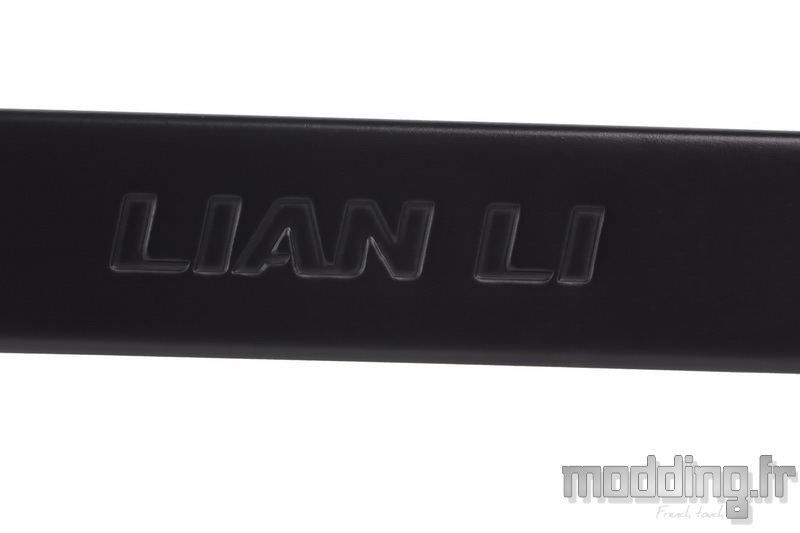

Le nom de la marque est embouti directement sur la structure en aluminium, sur les deux bords du radiateur.
On apprécie la bonne finition de ce radiateur, qui est entièrement caréné avec un design plutôt carré. Cependant, les arêtes restent légèrement arrondies.
En général, les tuyaux d’un AIO sont fixés à des embouts droits assez communs.
Sur son LCD GALAHAD II, Lian Li propose des embouts coudés à 45 degrés.
De plus, on peut constater que ces embouts sont rotatifs à 360 degrés.
Cela facilite grandement l’installation du radiateur sur les différents emplacements de ventilation du boîtier PC, sans contraindre les tuyaux. On pense notamment à leur SUP01 que nous avions récemment testé.

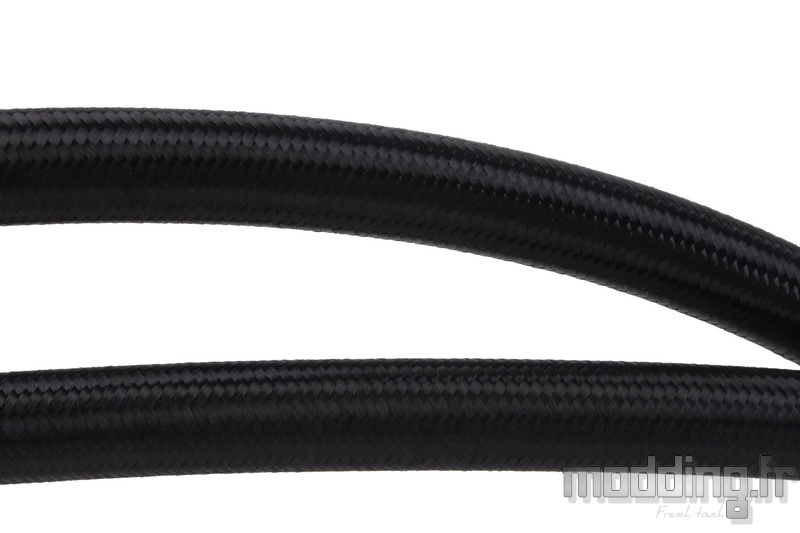

Une bague en caoutchouc assure le sertissage des tuyaux tout en maintenant la gaine tressée qui les recouvre.
La longueur totale est de 385 mm.
Les tuyaux se terminent au niveau de la pompe avec deux embouts coudés à 90 degrés, plus classiques.
Ces embouts coudés peuvent pivoter sur environ 180 degrés.
On retrouve la bague en caoutchouc qui assure le sertissage tout en maintenant l’extrémité de la gaine tressée en place.

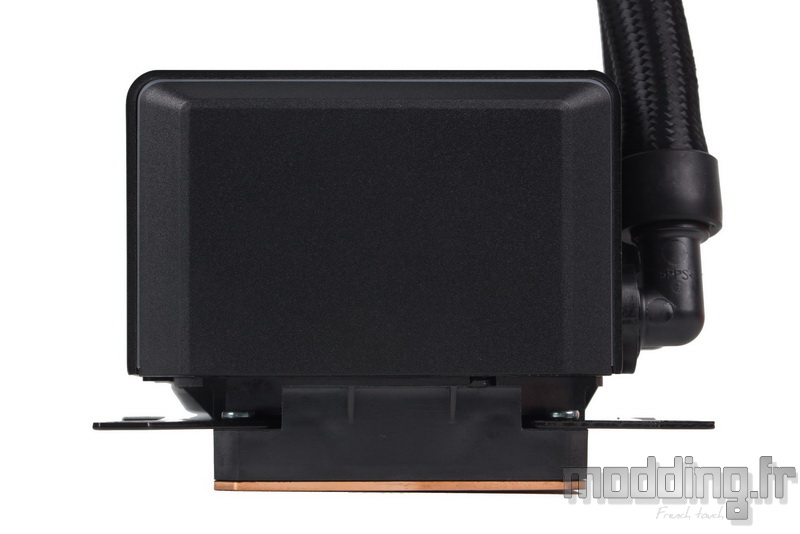

Le module contenant la pompe et le waterblock présente un design assez cubique avec une hauteur totale de 62 mm.

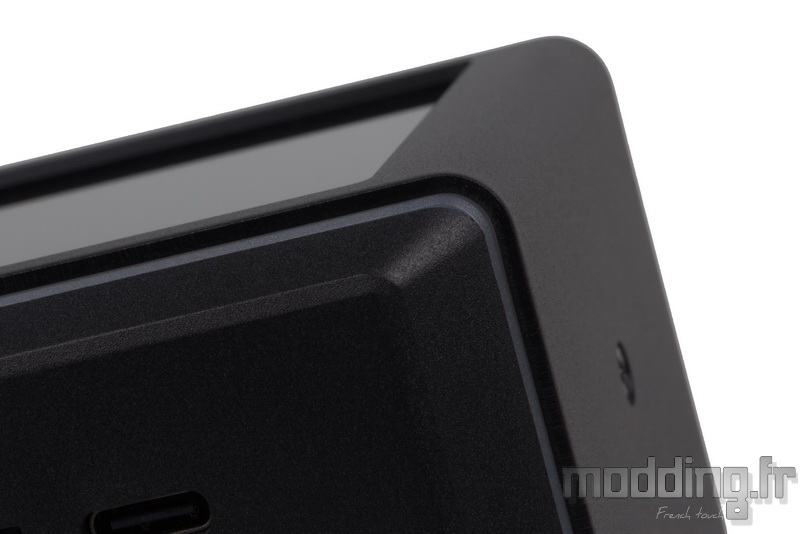

Lian Li applique un chanfrein sur les parois latérales.
La paroi latérale opposée comporte deux prises : l’une à 12 broches pour connecter le câble d’alimentation inclus dans le bundle du LCD GALAHAD II, et une prise USB de type C pour le câble assurant la communication avec le logiciel L-Connect 3.

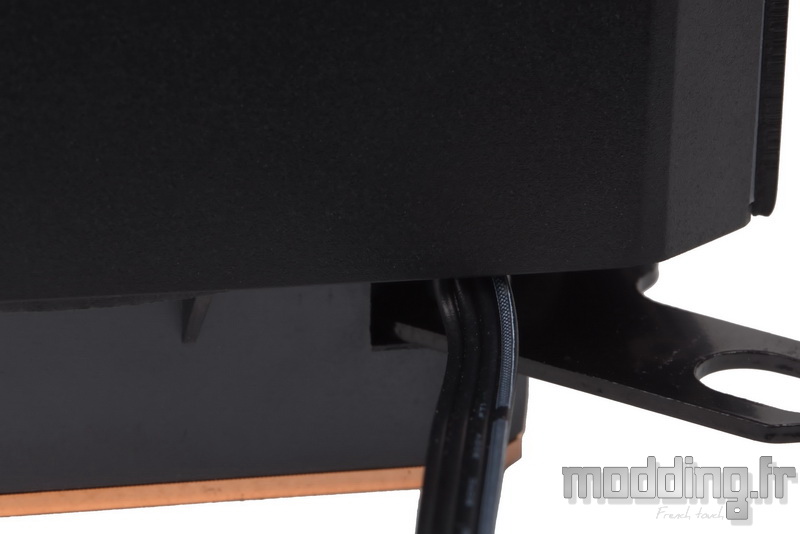

Sous le capot, un câble émerge composé de quatre fils collés ensemble pour former un câble plat.
Sa longueur est de 470 mm et il se termine par une prise 4-pins que l’on relie à la prise “pompe” de notre carte mère.
L’écran est initialement protégé par un film que l’on retire avec précaution dès que le LCD GALAHAD II est installé dans le boîtier PC.
Après avoir exploré différentes façons d’intégrer un rétroéclairage ARGB, les fabricants se tournent désormais vers l’intégration d’un écran LCD sur le module de la pompe.
Cet écran peut prendre différentes formes, telles qu’un format circulaire comme sur le iCUE H150i Elite LCD XT de Corsair, ou un format rectangulaire comme sur le THICC Q60 de HYTE.
Lian Li, quant à elle, propose un écran carré de 52 mm de côté.
L’affichage du LCD GALAHAD II offre une diagonale de 2.88 pouces.
Il utilise la technologie IPS avec une résolution de 480 x 480 pixels et une luminosité de 500 nits.
L’écran est surmonté d’une platine en aluminium d’un millimètre d’épaisseur, avec une finition sablée similaire à celle des parois latérales en plastique.
Le carénage enveloppe le corps de la pompe avec des courbes élégantes, aussi bien sur sa face avant que sur sa face arrière, là où les tuyaux sont connectés.
De chaque côté de cette pièce en aluminium, Lian Li ajoute un fin insert translucide qui met en valeur par un rétroéclairage ARGB les côtés du corps de la pompe.
Cet insert se prolonge à la fois à l’arrière et…
…A l’avant, en suivant la courbure du capot.
Les platines de fixation de la pompe sont fixées au corps de celle-ci à l’aide de vis.
Elles sont compatibles avec les deux types de sockets : Intel et AMD.
Lian Li applique préalablement une couche de pâte thermique sur la base du waterblock.
Un petit tube de pâte thermique supplémentaire est fourni par la marque au cas où il serait nécessaire de réinstaller la base du waterblock sur le processeur.

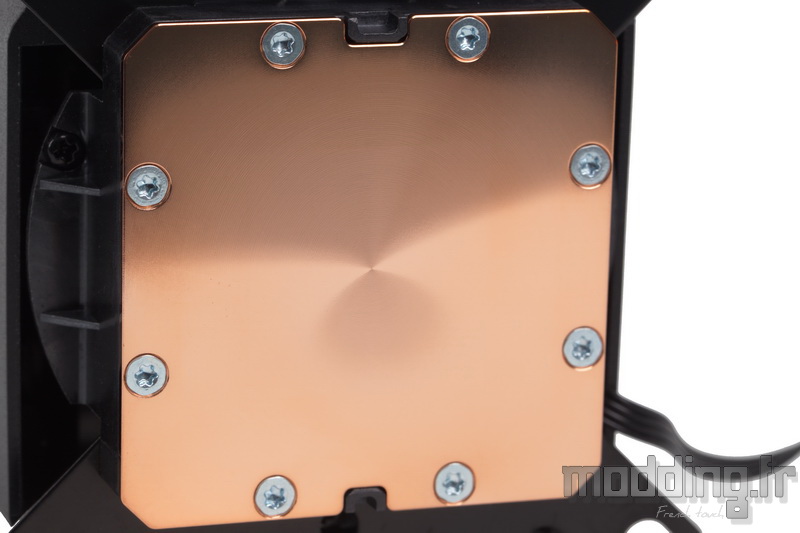

Cette base en cuivre a une forme carrée de 55 mm de côté, avec des traces d’usinage à peine perceptibles.
La pompe du LCD GALAHAD II est positionnée au-dessus.
Lian Li collabore avec Asetek, qui fournit une pompe de 8e génération pour ce modèle. Elle est équipée d’un moteur triphasé allant jusqu’à 3600 tr/min.
(photo issue du site Lian Li).
Le LCD GALAHAD II est livré en configuration d’origine avec les ventilateurs déjà installés sur le radiateur.
