Les caractéristiques :
Le Liqtech TR4 II 280 arrive dans un conditionnement assez classique, boite en carton grise avec insert métallisé qui vient rappeler la taille du produit, mais aussi sa compatibilité avec le socket AMD TR4.
Un bandeau aux couleurs de l’arc-en-ciel nous donne déjà un indice sur les capacités RGB du produit.
Les LED qui équipent le Liqtech TR4 II 280 sont de type adressable et donc capable d’afficher leur propre couleur par rapport à leurs voisines. Et si vous n’avez toujours pas compris, on retrouve une tripotée d’icônes qui nous mentionne la compatibilité avec les cartes mères des marques Asus / MSI et Gigabyte disposant de la technologie RGB Adressable.
On remarque également que la marque en profite pour insister sur le fait que le produit est pleinement dédié pour le socket TR4. D’ailleurs, il ne concerne que cette plateforme.
Les plus attentifs auront remarqué la mention “500W+ TDP” qui semble être davantage un argument commercial qu’une information de performances réelles.

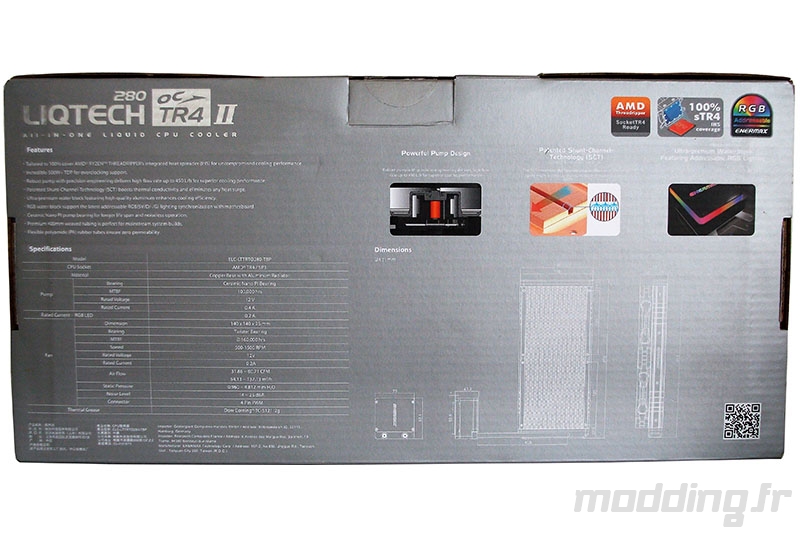

Au dos de la boite, nous avons les différentes dimensions du module pompe/waterblock ainsi que celles du radiateur. Nous trouvons une liste des spécifications du Liqtech TR4 II 280.
Quelques miniatures reprennent les différentes technologies mises en œuvre dans ce produit notamment au niveau de la pompe.
Le Liqtech TR4 II 280 est protégé par un carton compartimenté permettant de bien caler les différents éléments.
La pompe ainsi que le radiateur sont emballés dans un sachet plastique afin de les mettre à l’abri de la poussière.
Un étui en carton vient protéger le radiateur d’éventuel traumatisme… Les deux ventilateurs prennent place un sachet en plastique, tout comme le bundle.

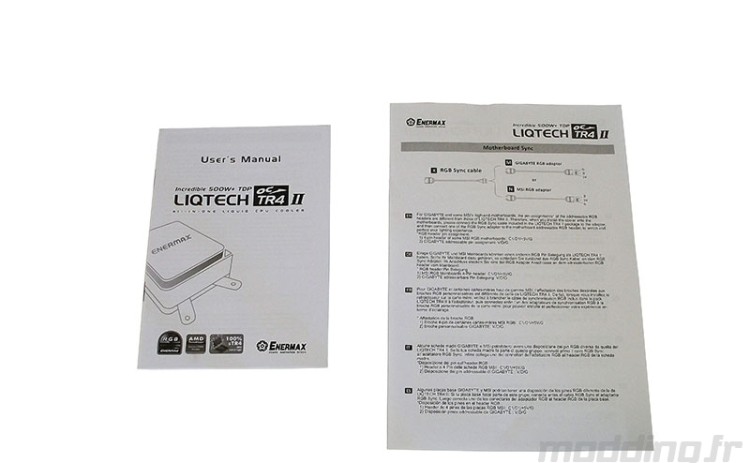

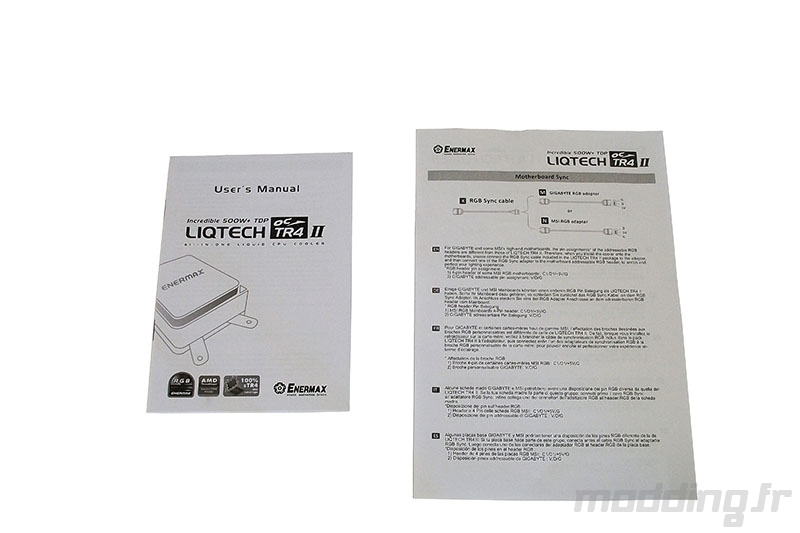

On trouve également un manuel d’installation ainsi qu’un petit élément de précision concernant le RGB.
L’ensemble est simple avec de nombreux schémas de montage. On notera la présence d’une traduction en français qui facilite encore la compréhension.

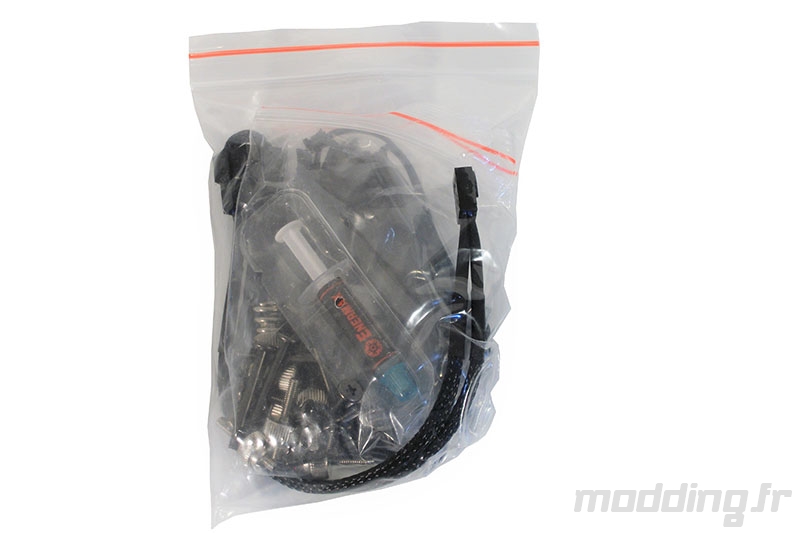

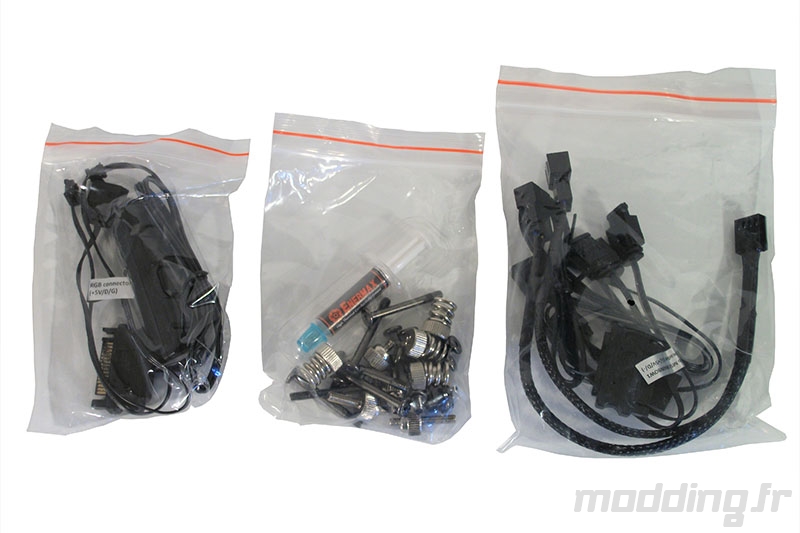

Le reste des accessoires du Liqtech TR4 II 280, se trouvent dans une unique pochette en plastique. Chacun des éléments prend ensuite place dans un sachet zippé.

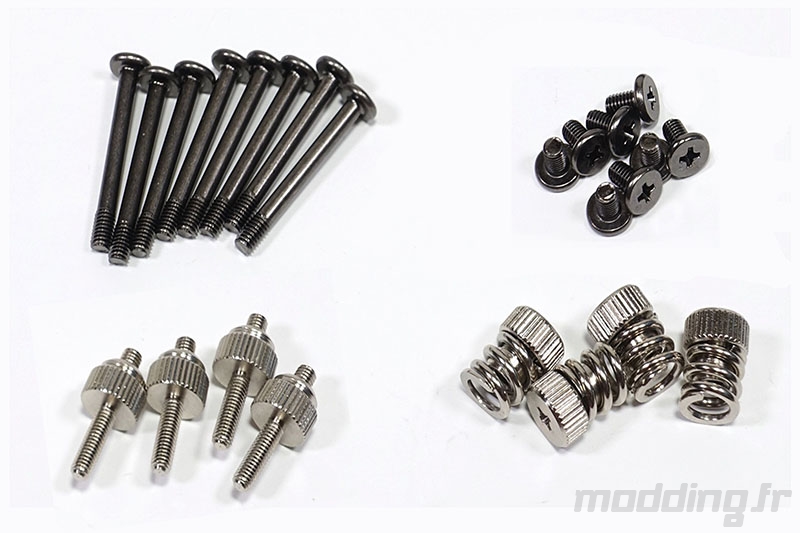

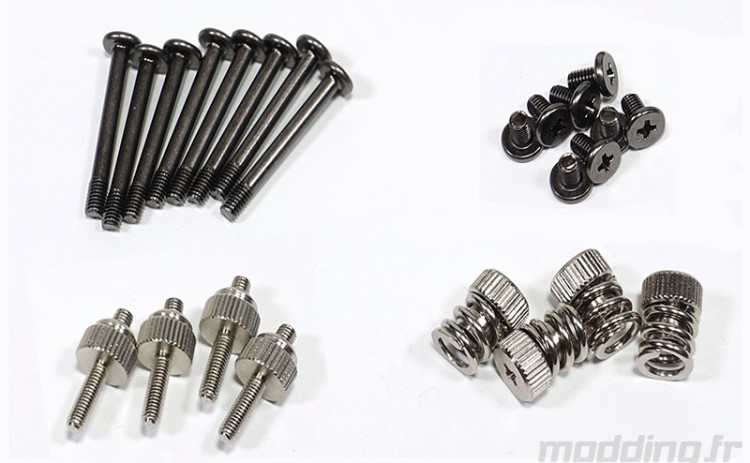

Pour ce qui est de la visserie, c’est simple et presque enfantin. Comme le produit ne concerne qu’un seul type de socket, on trouve seulement un système d’entretoise et de vis à main pour fixer la partie pompe sur le système de fixation du TR4. On trouve aussi huit grandes vis pour les ventilateurs (de type UNC-6.32) et leurs petites sœurs pour marier le radiateur à votre boitier.

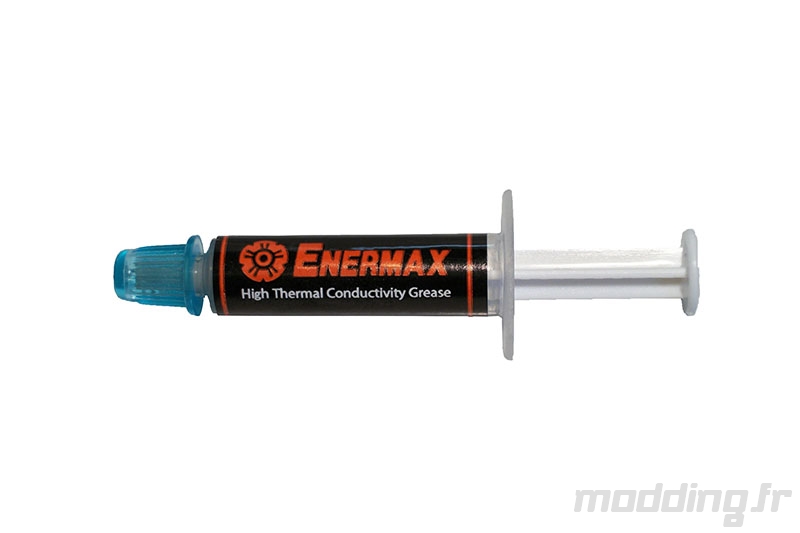

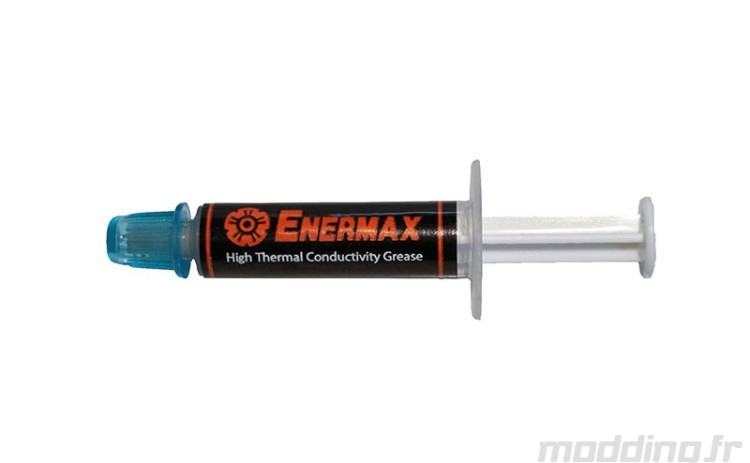

On trouve également un petit tube de pâte thermique aux couleurs de la marque. Celle-ci semble être de bonne qualité. Mais attention, car vous n’avez dans ce tube que la quantité pour réaliser une voire deux applications, mais pas plus.

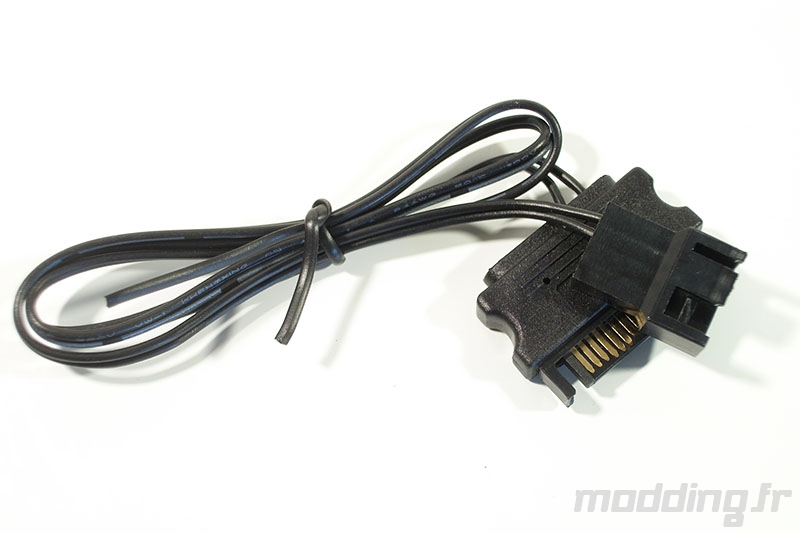

La marque fournit également un adaptateur qui permet d’alimenter la pompe en 12 V directement depuis un port Sata de votre alimentation. Cette solution est plutôt une bonne idée. Cela évite tout problème d’une régulation sauvage de votre carte mère sur la pompe, mais aussi cela vous garantit un démarrage rapide de celle-ci. Vous pouvez aussi choisir un port dédié “AIO” ou “Watercooling” si votre carte mère en dispose.

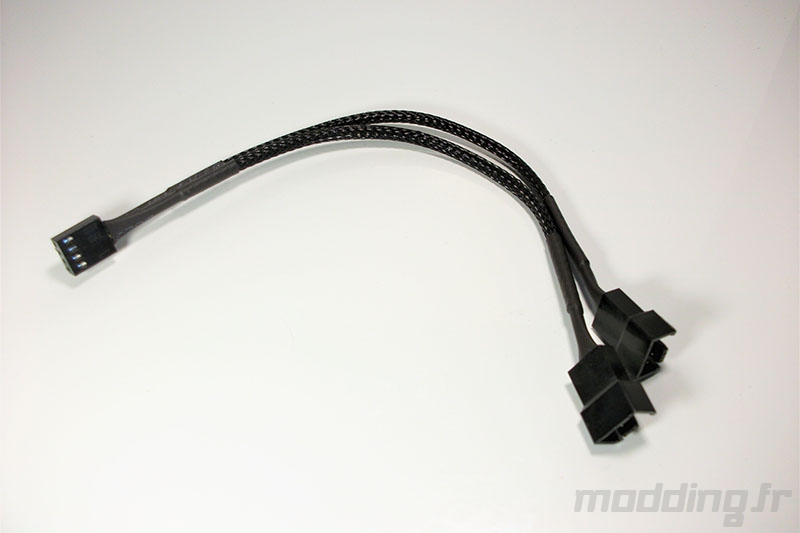

Le bundle est complété par un split pour les ventilateurs en quatre broches PWM. Cela permet de brancher les deux ventilateurs sur une seule prise CPU_FAN. On notera que ce câble arbore un gainage noir propre et bien réalisé.

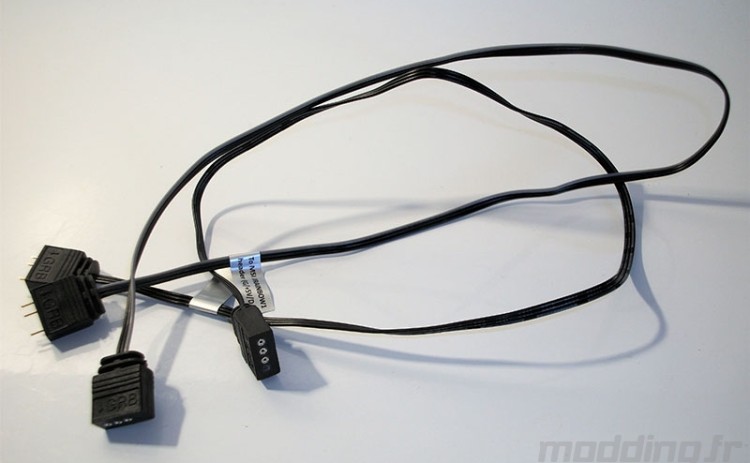

Dans notre dernier petit sac, on trouve un paquet de câbles… Il s’agit du contrôleur RGB du Liqtech TR4 II 280 et de tous les adaptateurs…
Comme nous l’avons déjà évoqué un peu plus haut, le Liqtech TR4 II 280 propose deux solutions quant à la gestion du rétroéclairage.

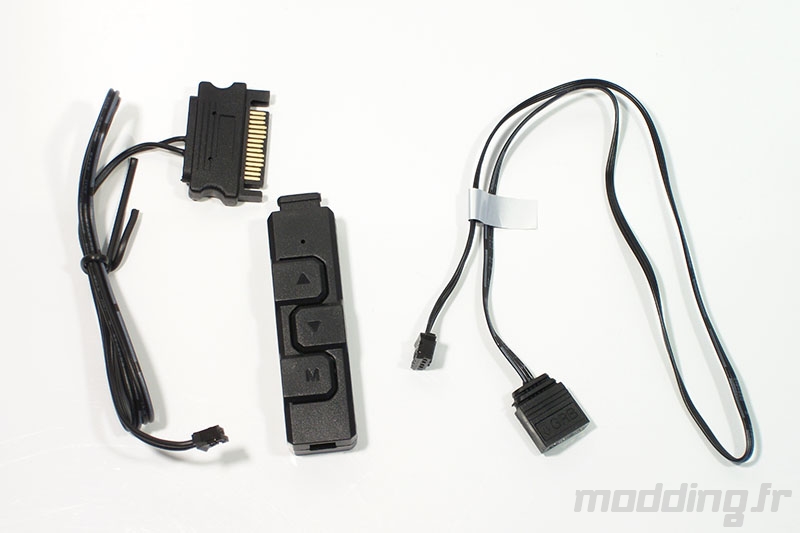

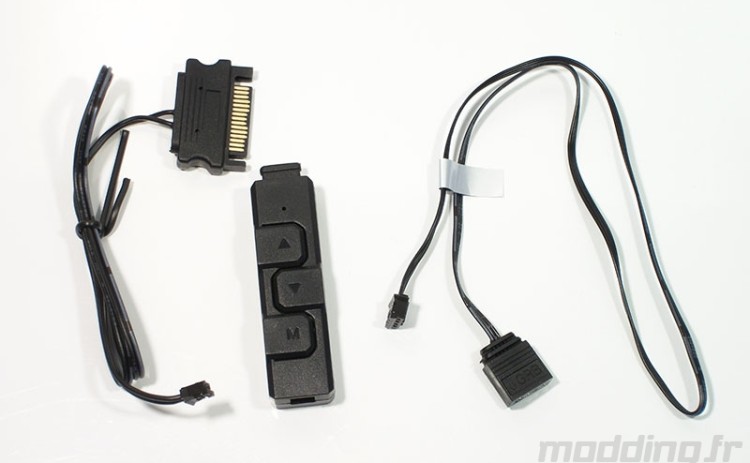

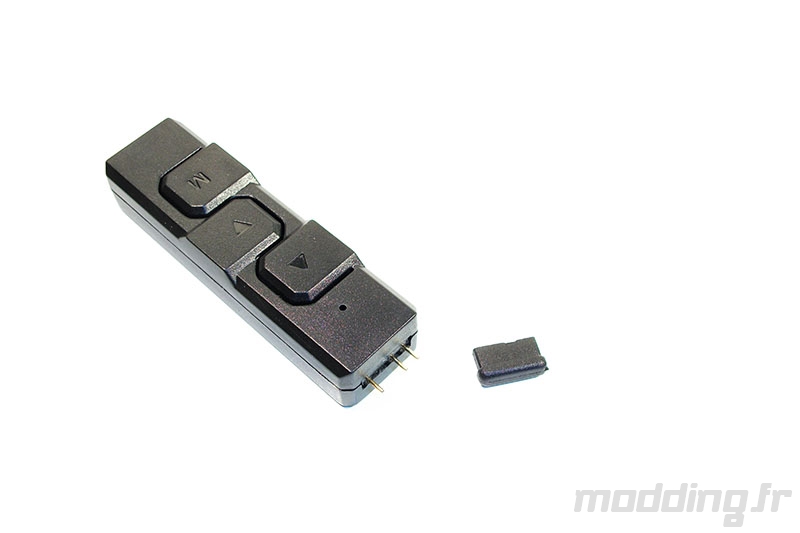

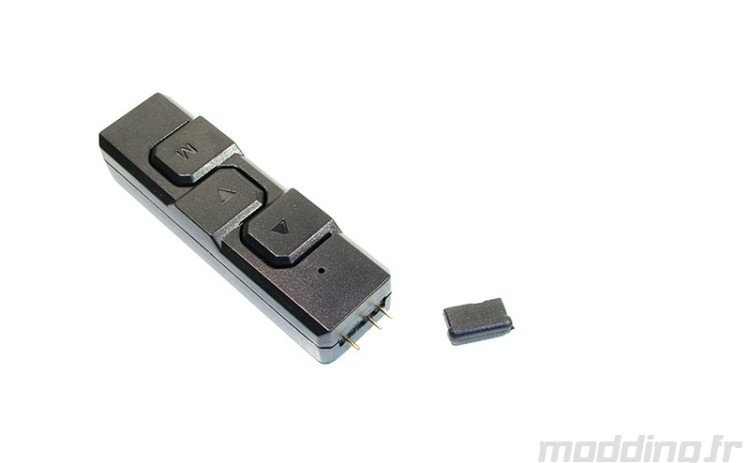

La première option est de passer par le petit contrôleur RGB maison. Cette solution nécessite alors de sélectionner l’effet souhaité à l’aide des différentes touches. Il faudra ruser pour faire ressortir ce contrôleur de votre boitier, car il est connecté d’un côté à votre AIO et de l’autre à une prise d’alimentation Sata. Mais on apprécie le fait que les deux connecteurs sont détachables ce qui facilite le câble management.
- Bouton haut : passe sur le mode suivant.
- Bouton bas : passe sur le mode précédent.
- Bouton M : Permet de changer le mode de réglage.
En haut de la zappette, une petite LED permet de savoir dans quel mode nous nous trouvons : VERT (Effets lumineux), ROUGE (Vitesse), BLEU (Luminosité) et JAUNE (Mode Auto).
Il est donc possible de choisir parmi 10 modes différents, mais aussi d’éteindre complètement le système RGB en maintenant la touche “M” appuyer pendant 3 secondes environ. Mais, nous reviendrons sur les effets RGB plus loin dans notre article.
Il faut noter aussi que l’AIO ne nécessite pas obligatoirement l’utilisation de la fonction RGB. En effet, par défaut, celui-ci propose un effet “rainbow” assez générique.

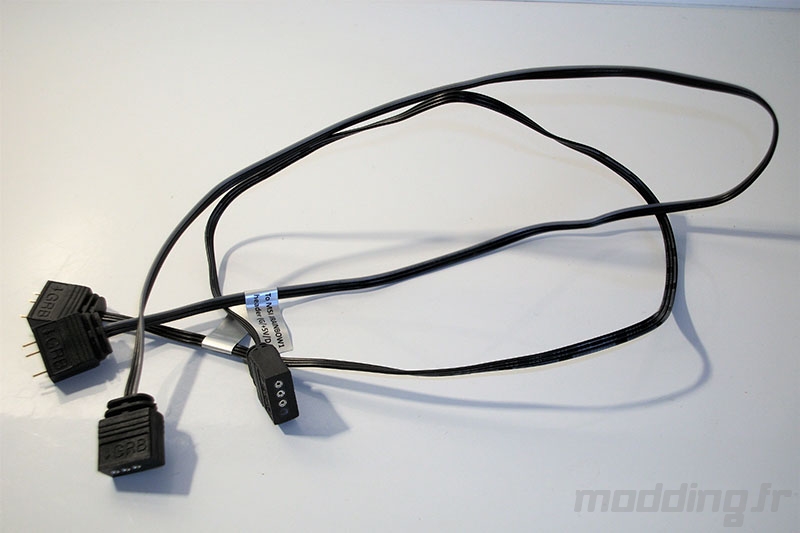

Mais il existe une deuxième solution pour contrôler la puissance de l’arc-en-ciel directement depuis votre carte mère. La marque propose à cet effet pas moins de trois connecteurs pour les systèmes Asus, Gigabyte, et MSI.

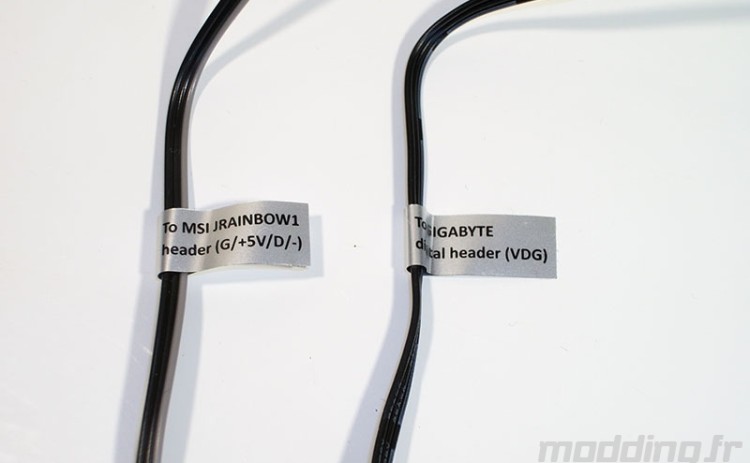

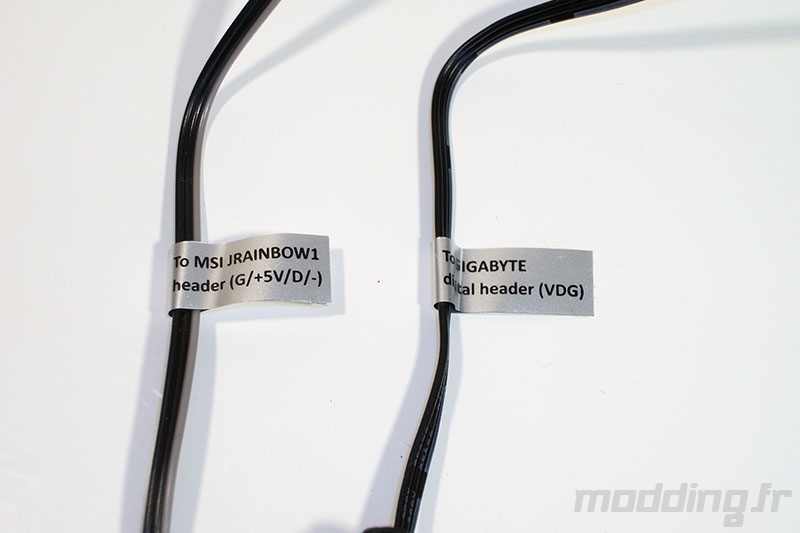

Le troisième câble pour les Headers ASUS est en fait celui utilisé par le contrôleur. Il vous suffira de le débrancher de celui-ci pour pouvoir l’utiliser tel quel. Mais pas d’inquiétude, tout est bien indiqué par un système d’étiquettes.
Mais avant tout, il faut vous assurer que vous disposer bien d’un port dédié au LED adressables qui nécessitent du 5 V contrairement aux guirlandes classiques qui tournent sous 12 V. Et oui, il faut bien différencier les LED RGB classiques et des LED RGB adressables.
Et pour pouvoir contrôler le système RGB de votre Liqtech TR4 II 280 directement depuis votre carte mère, il faut qu’elle dispose d’un header spécifique !!!
Le header RGB classique (RGB_Header chez Asus ou JLED chez MSI) ne contrôle que des bandes RGB classiques, avec la présence de 4 connectiques, dont le + 12V.
Ici, dans notre cas, il faut que la carte mère dispose d’un header RGB adressable : ADD Header (chez Asus) ou JRainbow (chez MSI) qui propose les fameuses connectiques +5 V, D et GND.
Le second câble doté de la prise VDG est spécifique aux cartes mères de la marque Gigabyte dont le header RGB adressable présente justement cet aspect à trois connectiques jointes.
Une fois le header identifié il vous suffit alors de relier (avec le câble spécifique à votre marque) votre carte mère et votre AIO.
Les spécifications :
|
Liqtech TR4 II 280
|
| Waterblock |
Cuivre |
| Dimensions pompe (L x P x H) |
75 x 83 x 46 mm |
| Vitesse pompe |
3000 |
| Consommation pompe |
0.4A |
| Connecteur pompe |
3 pins |
| Radiateur |
Aluminium |
| Dimensions radiateur |
312 x 140 x 28mm |
| Longueur tuyaux |
400mm |
| Diamètre des tuyaux |
12 mm |
| Compatibilité |
AMD TR4 |
| TDP |
500W+ (constructeur) |
| LEDs |
WS2812B RGB |
| LED Type |
Adressable |
| LED Tension |
5 V |
|
|
|
Ventilateur
|
| Dimensions |
140 x 140 x 25mm |
| Vitesse de rotation |
500 – 1500 tr/min (+/- 10%) |
| Connectique |
4 pins (PWM) |
| Débit d’air Max |
80.71CFM soit 137.13m3/h |
| Pression statique Max |
4.81mm-H2O |
| Type de roulement |
Twister Bearing |
| Consommation |
0.2 A |
