Les caractéristiques :
Le packaging met en avant le produit avec une photo présentant l’Aquafusion dans sa totalité avec notamment le rétroéclairage en action autant sur la pompe que sur le ventilateur.
Le fond noir permet de bien faire ressortir l’aspect blanc de cette nouvelle déclinaison de l’Aquafusion.
Le logo de la marque prend place dans le coin en haut et à gauche tandis qu’à droite nous avons différentes icônes mentionnant la compatibilité de l’éclairage aRGB du système avec les différentes marques de cartes mères disposant de cette technologie.
Le nom du modèle se positionne sous la photo du produit et il est accompagné par un maximum de couleur afin de bien mettre en avant l’aspect RGB du kit.
Le dos de la boite est divisé en deux parties.
A droite, nous avons le tableau des spécifications.
A gauche, la marque détaille les principales caractéristiques de l’Aquafusion en y rajoutant des schémas afin d’illustrer ses propos.
Sur l’un des côtés, Enermax résume brièvement le concept d’un AIO.
Le côté opposé affiche divers schémas sur lesquels sont reportées les différentes dimensions de l’Aquafusion White 120.
Les composants prennent place dans un carton compartimenté permettant de bien les caler et ainsi de les protéger des aléas du transport.
La pompe ainsi que le radiateur sont emballés dans un sachet plastique afin de les mettre à l’abri de la poussière.
Le ventilateur a aussi droit à son emballage en plastique.
L’ensemble est recouvert d’une fine plaque de mousse expansée.
Nous avons le guide d’utilisation.
Il se présente sous la forme d’un livret.
Chaque page nous renseigne une étape du montage en fonction du Socket. Nous avons un ou deux schémas qui s’accompagnent d’une explication traduite en plusieurs langues, dont le français.
Nous trouvons que les schémas sont de trop petite taille et certaines explications s’avèrent trop succinctes.
Une vidéo est présente sur le site Enermax afin de mieux apprécier les étapes de montage.
Le système de fixation de l’Aquafusion est identique à celui du LiqMax III.
Nous disposons d’une backplate commune aux Sockets Intel et AMD dont l’AM4.
Elle est en acier et recouverte d’une peinture noire.
Une plaque adhésive permet d’isoler la face de la backplate qui vient en contact avec le PCB de la carte mère dans un montage de l’Aquafusion sur un Socket AMD.
Les platines d’assemblage pour le Socket Intel sont déjà en place au niveau de la pompe de notre AIO.
Un jeu spécifique au Socket AMD est présent dans le bundle.
Nous avons 4 entretoises dédiées au Socket Intel 20xx qui se passe de backplate.
4 longues vis prendront place au niveau de la backplate.
On remarque la présence d’un méplat au niveau de leur tête ronde ainsi que sur le début de la tige lisse. Une forme qui est reprise au niveau des orifices des branches de la backplate.
Nous verrons tout cela plus en détail dans la section montage.
Afin que ces vis tiennent en place sur la backplate, la marque fournit un jeu de 4 rondelles en plastique.
Le diamètre interne est légèrement plus petit que le diamètre de la partie lisse des vis de fixation.
Nous avons 4 entretoises en plastique noir.
4 boulons chromés dotés d’un ressort assurent l’assemblage de l’Aquafusion sur les vis de fixation.
Ils disposent d’une empreinte cruciforme afin de parfaire le serrage à l’aide d’un tournevis.
Tandis que les platines de fixations sont noires, nous regrettons que la marque n’ait pas eu l’initiative de garder cette couleur pour ses boulons.
Nous avons pas moins de 8 petites vis UNC-6.32 afin de fixer le radiateur dans le boitier.
Huit !
Enermax semble avoir uniformisé le bundle de ses deux Aquafusion White (120 ou 240).
Nous avons aussi 8 longues vis UNC-6.32 permettant d’installer le ventilateur sur le radiateur.
Huit !
Là, pas vraiment d’erreur, vu que le radiateur dispose de deux faces dotées de points de fixation. Ainsi, nous pouvons éventuellement passer l’Aquafusion 120 en mode Push/Pull, à condition de nous procurer le second ventilateur.
On note au passage que les vis arborent un aspect nickelé noir plus seyant qu’une finition chromée.
Enermax fournit une petite seringue de pâte thermique.
Puis nous avons toute une série de câbles.
Un premier câble mesurant 500 mm.
Il est doté de seulement deux fils.
Il permet d’alimenter directement la pompe de l’Aquafusion sur l’alimentation par l’intermédiaire d’une prise Sata.
Nous apprécions d’ailleurs la présence de ce genre de connectique plus moderne qu’une simple prise Molex.
Si notre carte mère ne dispose pas d’une prise dédiée à une pompe de Watercooling (W_Pump) permettant de fournir directement du 12 V sans faire varier la tension, dans ce cas nous conseillons d’utiliser ce câble spécifique.
D’autres câbles accompagnent le contrôleur aRGB externe de l’Aquafusion.
Il est identique à celui présent sur le LiqFusion.
On ne cache pas notre plaisir d’avoir enfin un module doté de câbles amovibles !
Ainsi nous allons pouvoir facilement positionner ce contrôleur à l’extérieur du boitier PC et passer plus facilement les deux câbles, le reliant à l’alimentation et aux différentes LED aRGB, par les orifices de la paroi.
Par contre, Enermax semble avoir oublié de positionner une bande adhésive double face au dos du module…
Le carénage est en plastique et mesure 59 mm de long sur 17 mm de large pour une épaisseur de 12 mm.
Il comporte trois boutons : “flèche haut”, “flèche bas” et “M”.
Nous allons détailler leur fonction dans la rubrique “Rétroéclairage”.
On distingue aussi un petit trou dans lequel se cache une LED. Cette LED a son importance, car en fonction de la couleur qu’elle affiche, nous connaissons la fonction du bouton “M”.
A l’une des extrémités, nous avons une prise 2-pins.
Elle permet de brancher le câble d’alimentation du contrôleur.
Il mesure 500 mm de long.
La prise 2-pins est dotée d’un détrompeur évitant toute erreur de branchement sur le contrôleur.
L’autre prise est de type Sata que l’on branche sur l’alimentation du PC.

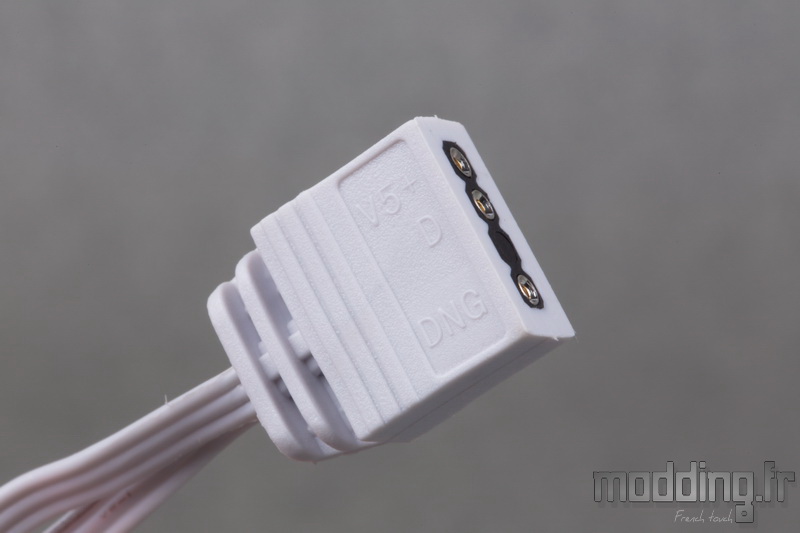

A l’autre extrémité, dissimulée sous un capuchon en plastique, nous avons la connectique aRGB, de type 5V/D/-/G (mâle).
Il permet de brancher le câble adéquat qui se connecte aux ventilateurs et au réservoir disposant des LED aRGB.
Ce dernier mesure 400 mm de long.
Il s’agit d’un adaptateur en Y composé d’une prise aRGB femelle et de deux prises aRGB mâles. Contrairement aux câbles du LiqFusion, nous avons la bonne identification de la connectique qui est de type 5V/D/-/G.
Les deux prises mâles permettent de brancher la prise aRGB femelle issue de la ventilation ainsi que la prise aRGB femelle présente sur le câble spécifique à la pompe.
Ce dernier est amovible.
Il se présente sous la forme d’un câble de 400 mm de long doté d’une prise aRGB 5V/D/-/G femelle et d’une prise 4-pins propriétaire que l’on branche au niveau de la pompe.
Comme l’Aquafusion est compatible avec les différentes cartes mères gérant ce type d’éclairage aRGB, nous allons aussi pouvoir brancher l’adaptateur en Y directement sur la prise adéquate de ladite carte mère.

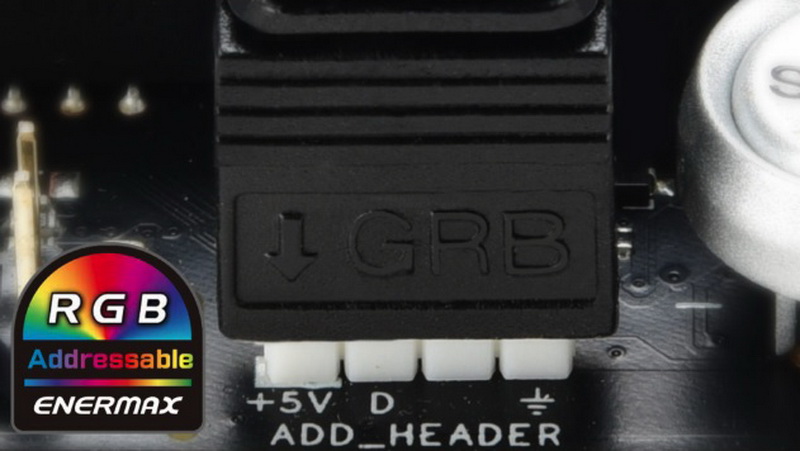

Celle-ci doit présenter une prise disposant de la même connectique : 5V/D/-/G, avec donc un espace entre le D et le G. C’est le cas des cartes mères Asus, Asrock et MSI.
Par contre, avec les cartes mères de la marque Gigabyte, la prise aRGB dispose des trois connectiques V/D/G alignées l’une contre l’autre.
Enermax nous fournit le câble permettant de brancher la prise aRGB 5V/D/-/G femelle de l’adaptateur en Y sur la prise aRGB V/D/G de la carte mère Gigabyte.
Il mesure 400 mm de long.
A l’une des extrémités nous avons donc une prise aRGB 5V/D/-/G mâle et à l’autre extrémité, nous avons une prise 3-pins.
Cependant, cette prise ne comporte aucune mention sur le manchon…
Seul un petit triangle (vraiment tout petit…) indique la position de la connectique V (+5V).
Les spécifications :
|
Aquafusion
|
| Waterblock |
Cuivre |
| Dimensions pompe |
69.5 x 68.5 x 54.5 mm |
| Vitesse pompe |
3100 tr/min |
| Connecteur pompe |
3 pins |
| Roulement pompe |
Céramique |
| Radiateur |
Aluminium |
| Dimensions radiateur |
154 x 120 x 27 mm |
| Longueur tuyaux |
400 mm |
| Diamètre des tuyaux |
12 mm |
| Compatibilité |
Intel LGA 20xx / 1366 / 115X (1150 – 1151 – 1155 – 1156)
AMD AM2 (+), AM3 (+), AM4, FM2 (+), FM1. |
| TDP |
300 W |
| LED |
WS2812B aRGB |
| LED Synchronisation |
Asrock, Asus, Gigabyte, MSI |
|
|
|
Ventilateur
|
| Dimensions |
120 x 120 x 26 mm |
| Vitesse de rotation |
500 – 2000 tr/min (+/- 10 %) |
| Connectique |
4 pins (PWM) |
| Débit d’air Max |
79.8 CFM soit 135.58 m3/h |
| Pression Statique Max |
3.1 mm H2O |
| Consommation |
4.56 W |
