Le All in One :

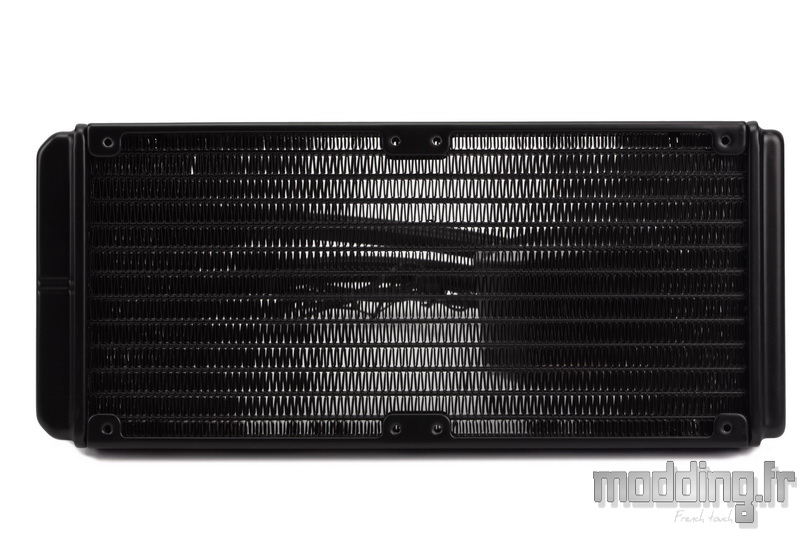

DeepCool n’en est pas à son premier AIO. Un élément reste identique quel que soit le modèle, il s’agit du radiateur.
Ce dernier permet d’accueillir deux ventilateurs en 120 mm. DeepCool propose aussi une version 120.
Il est constitué d’aluminium revêtu d’une peinture de couleur noire.
Il mesure 274 mm de long sur 120 mm de large.

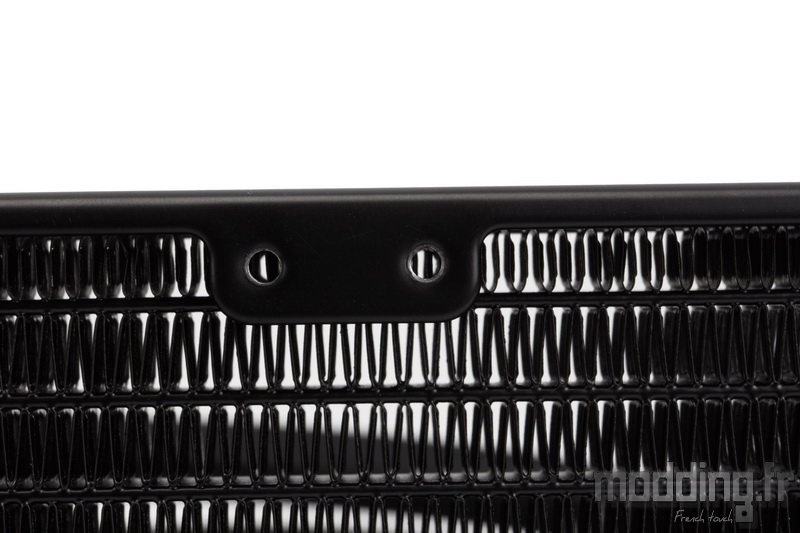

Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
On remarque que la position des trous de fixation tombe en face des ailettes et non des tubes, un bon point pour éviter de percer le radiateur avec des vis trop longues ou un serrage trop appuyé.
Son épaisseur est portée à 27 mm, ce qui avec les ventilateurs installés porte l’addition à 52 mm.

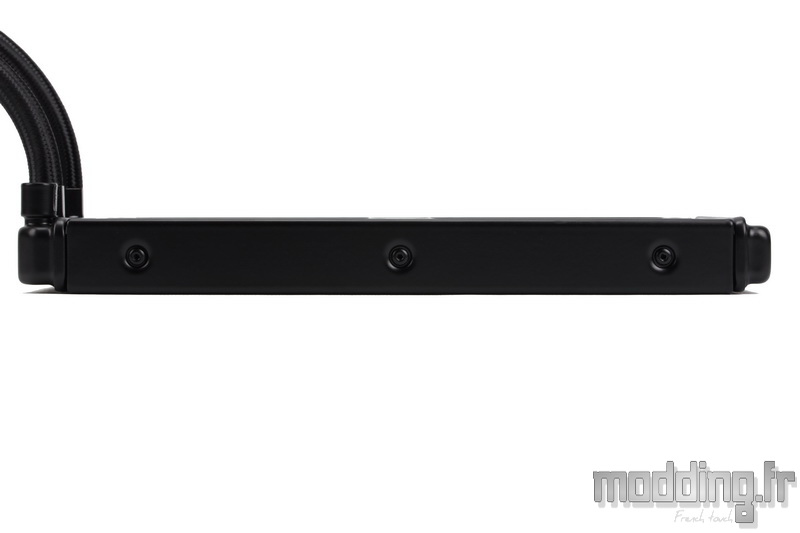

Le design du radiateur reste donc identique à celui des autres modèles de la marque, nous avons de ce fait un style plutôt basique où on note la présence de rivets sur les flancs.

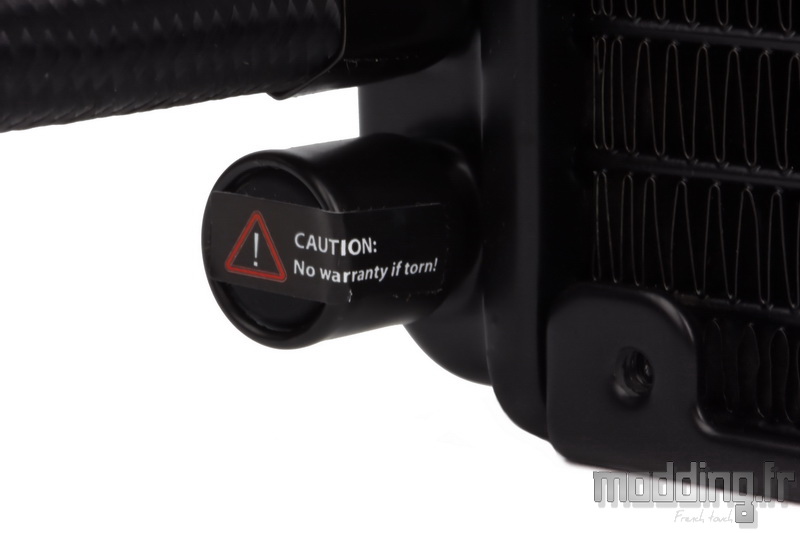

A proximité des embouts prend place un capuchon qui obture ce qu’il semble être l’orifice de remplissage.
Une étiquette, portant la mention “Caution : No warranty if torn !”, vient sceller son ouverture.
Si on outrepasse l’interdiction, nous pouvons dire adieu à la garantie portée à 2 ans.

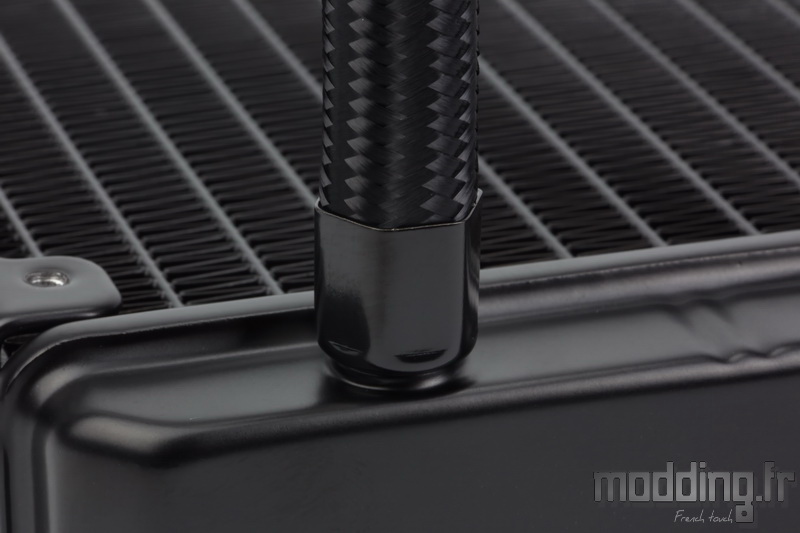

Les tuyaux sont totalement sertis à deux embouts droits émergeant de la base du radiateur.
Un insert métallique cache l’ensemble et permet surtout de garantir la mise en place de…

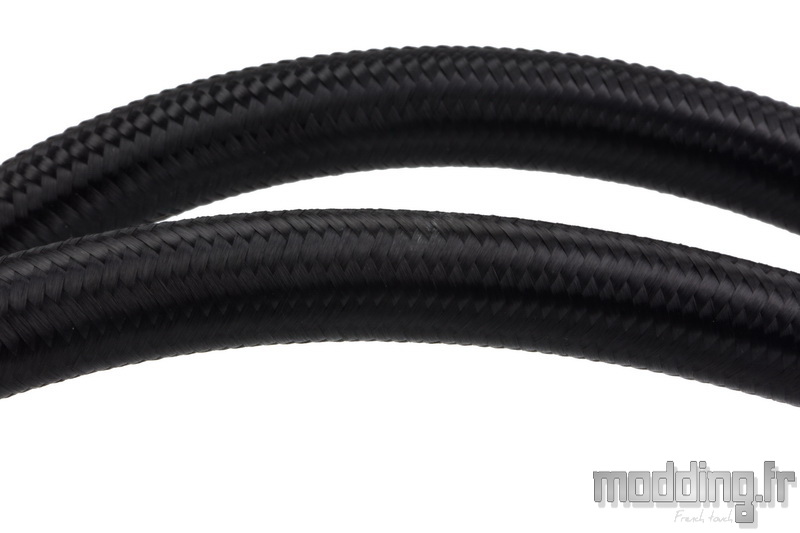

… La gaine tressée qui recouvre les tuyaux du Gammaxx L240, une gaine de type Paracord.
Les tuyaux mesurent 310 mm et ont un diamètre externe de 12 mm.

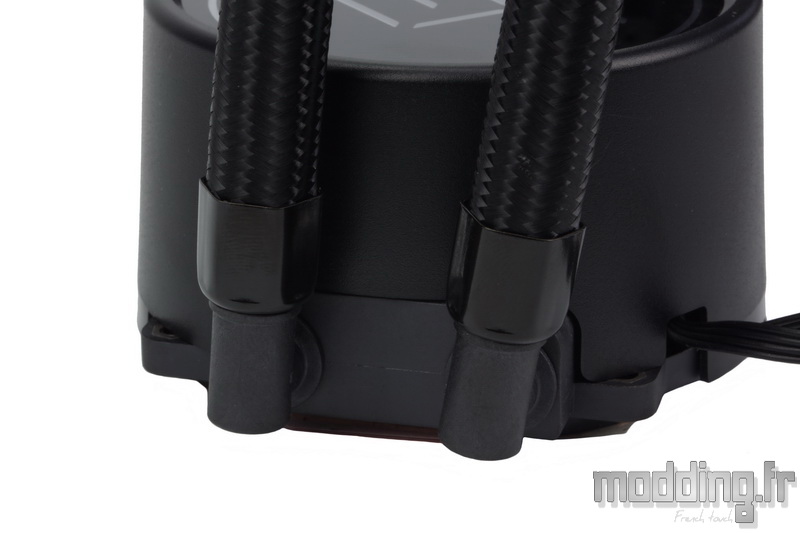

Ils terminent leur course sur des embouts coudés au niveau de la pompe.
Nous retrouvons le même type d’insert métallique.

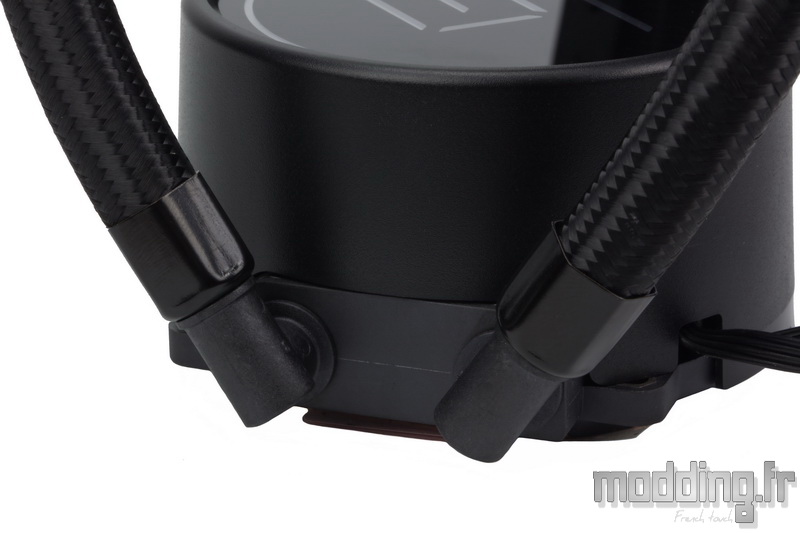

Ces embouts coudés sont rotatifs sur environ 180°, cela afin de faciliter la mise en place du radiateur au sein du boitier.

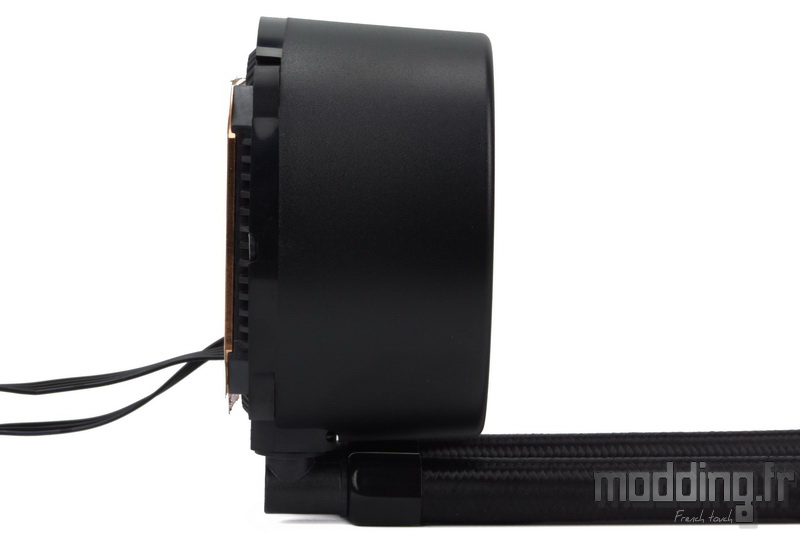

Avec le Gammaxx L240, nous reprenons le design du module pompe/waterblock sous la forme d’une tour conique mais moins haute.
La hauteur est de 47 mm au lieu des 71 mm du Castle 240 RGB.
Le carénage reste en plastique, mais cette fois-ci, nous avons droit à une robe noire.
Le diamètre inférieur est de 79 mm, son diamètre supérieur passe à 74 mm.

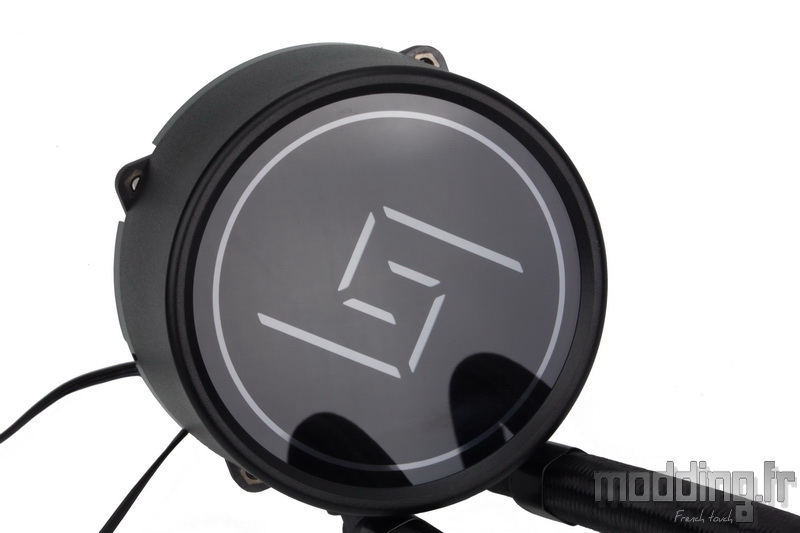

Au-dessus, nous avons une surface totalement pleine. Une plaque acrylique vient obturer le sommet de la pompe, une plaque dotée d’un aspect brillant au point de créer un effet miroir.
Sur cette plaque, le logo de la série Gammaxx y est gravé et va laisser passer le rétroéclairage RGB émis par les LED disposées à l’intérieur du carénage.

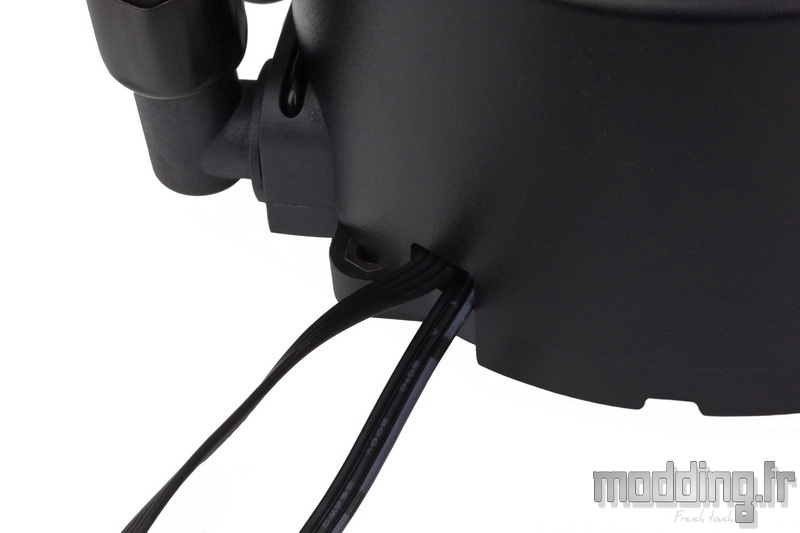

A la base de cette tour et à proximité des tuyaux, deux câbles émergent de l’intérieur du module.
Les fils de chacun des câbles sont collés les uns aux autres afin de présenter un profil plat.

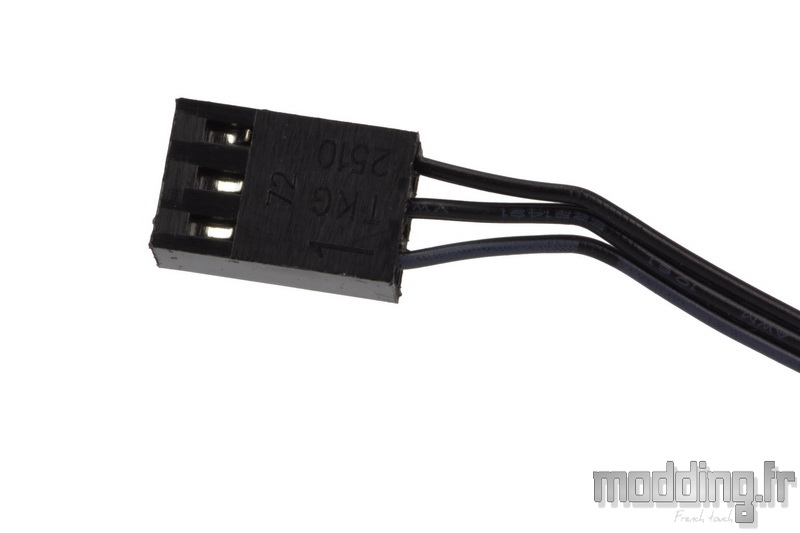

Un premier câble est doté de trois fils et se termine par une prise 3-pins.
Il mesure 270 mm.
Il assure l’alimentation de la pompe.

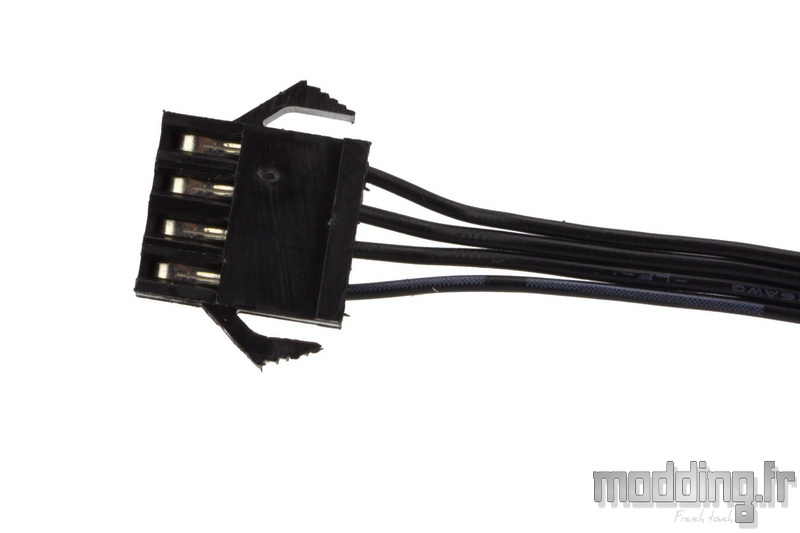

Le second câble (380 mm) est doté de 4 fils et se termine par une prise RGB 4-pins femelle.
On le branche ensuite sur le câble 4 en 1.

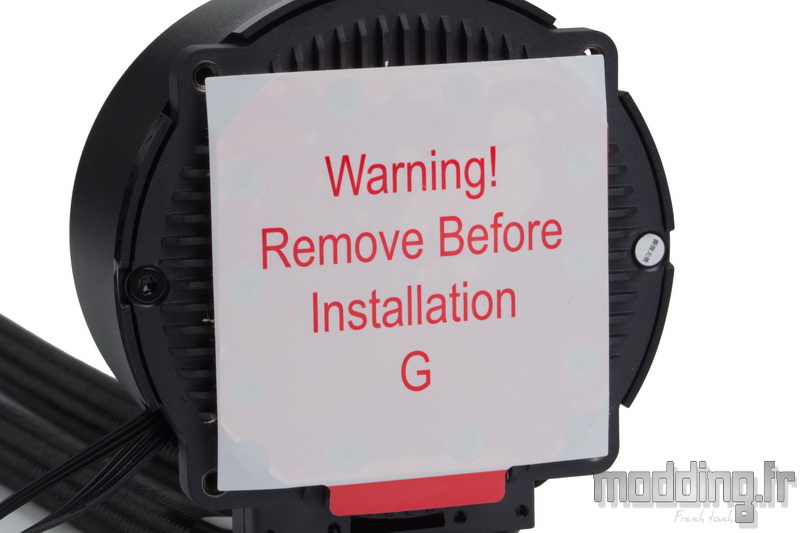

Un film protège la base du Waterblock.
Comme il est stipulé en rouge et en anglais… Il est impératif de retirer le film avant d’installer le Gammaxx L240 sur le processeur, au risque de ne pas avoir les performances espérées…

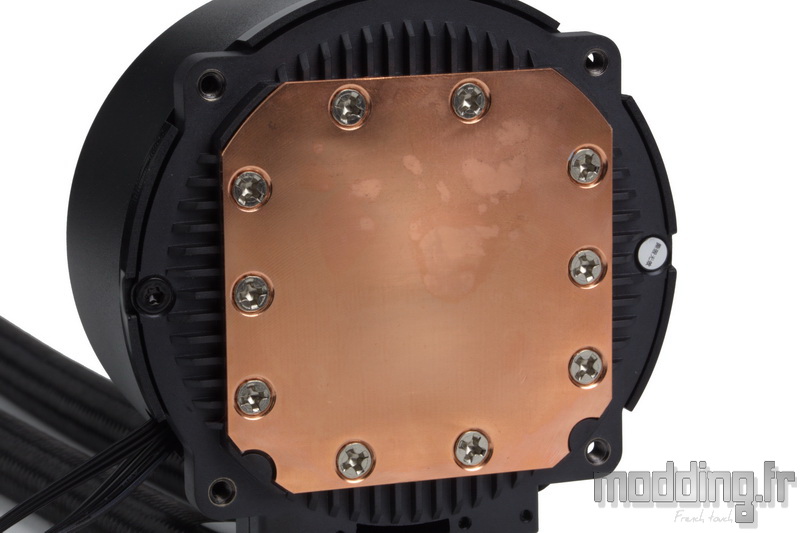

Cette base, de forme carrée, mesure 55 mm de côté.
Elle est en cuivre et ne présente aucune trace visible d’usinage, cependant nous sommes loin d’une finition miroir comme sur le haut de la pompe.

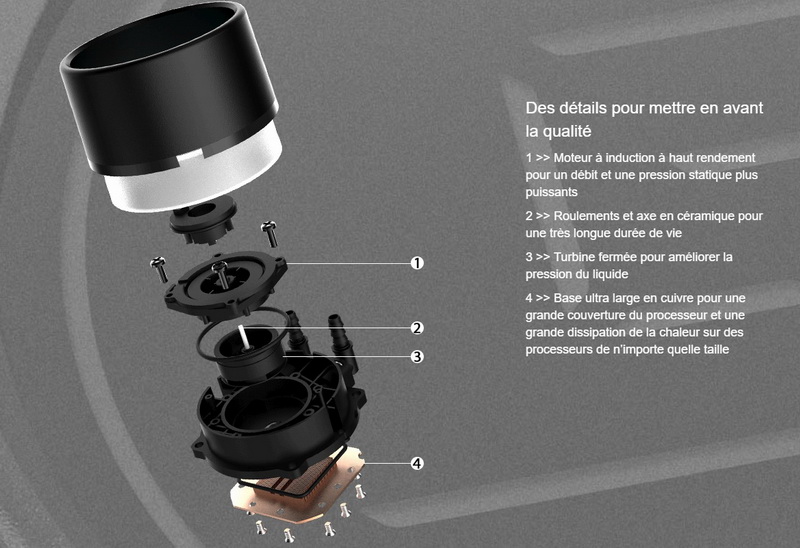

Sur le site de DeepCool, nous avons une représentation éclatée du module pompe/waterblock.
On constate que la pompe est identique à celle présente sur le Castle 240 RGB.
Les axes et roulements en céramique assurent une fiabilité de la pompe dans le temps tandis que la présence de micro canaux au sein du waterblock permet d’optimiser le transfert de chaleur.

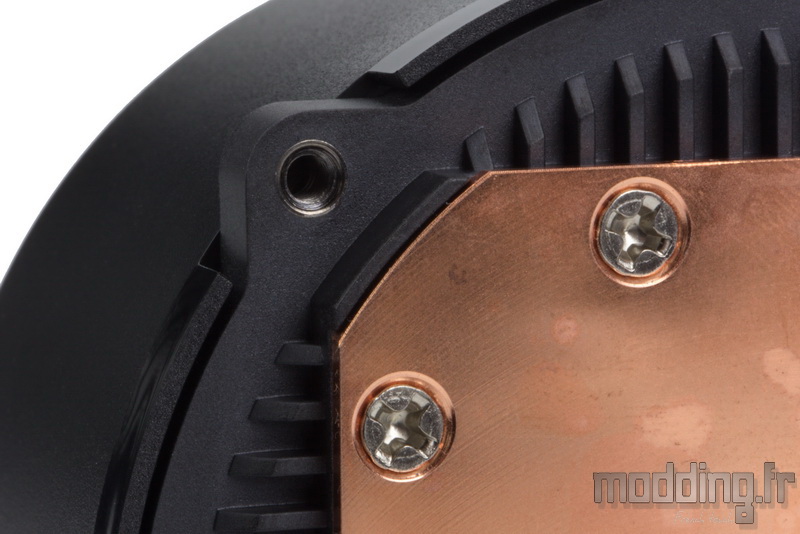

La partie en plastique noir, sur lequel repose le carénage externe de la pompe, présente, au niveau des coins de la base du waterblock, des points de fixation.
Ces derniers viennent accueillir les pattes de fixations du Gammaxx L240.

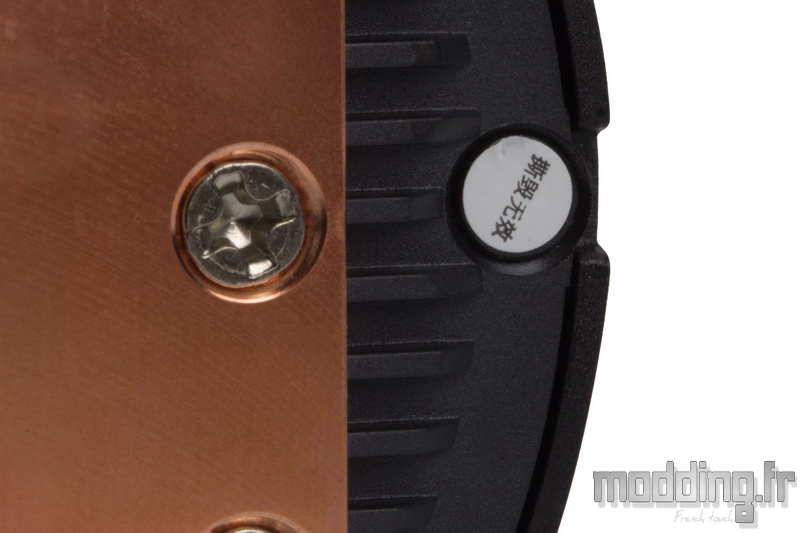

Une petite pastille adhésive “interdit” l’accès à la vis présente dessous et donc au démontage de la pompe sous peine d’annuler la garantie.
