Les caractéristiques :
Le Captain 240PRO prend place dans une boite en carton dont la face principale dotée d’un large fond noir s’associe, dans sa partie basse, à une bande de couleur verte. La couleur de cette bande identifie les produits de la branche Gaming de la marque des autres produits DeepCool dont le packaging arbore une bande de couleur bleue.
Afin d’apprécier le rétroéclairage aRGB de la pompe ainsi que celui des ventilateurs, nous avons une photo de ces deux composants en action. On note que le radiateur est disposé à plat pour bien mettre en avant son nouveau design largement visible sur son flanc, ainsi que la présence de la valve de surpression.
Le logo Gamer Storm prend place dans le coin en haut et à gauche, tandis que nous avons une série de logos traduisant la compatibilité du rétroéclairage aRGB avec les différentes marques de cartes mères.
Au dos de la boite, nous avons les différentes dimensions du module pompe/waterblock ainsi que celles du radiateur.
Nous trouvons une liste des Sockets compatibles avec le Captain 240PRO.
Les spécifications de ce dernier sont aussi présentes ainsi qu’une liste mentionnant ses caractéristiques.

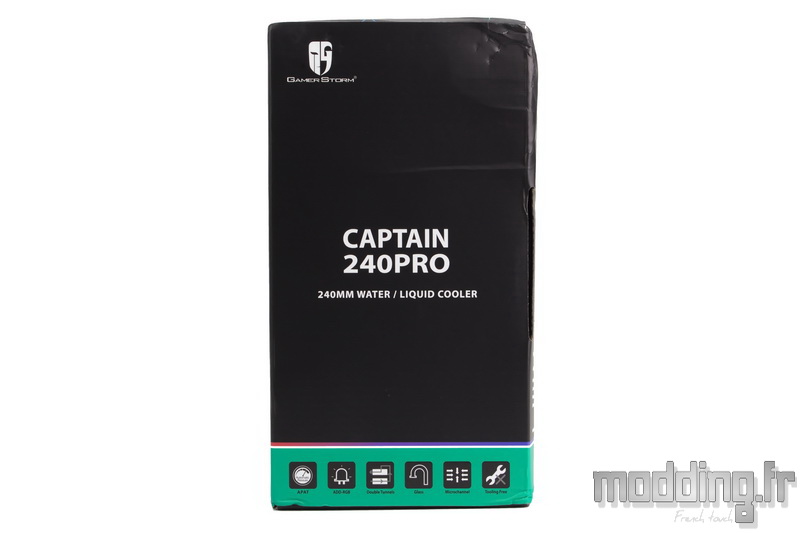

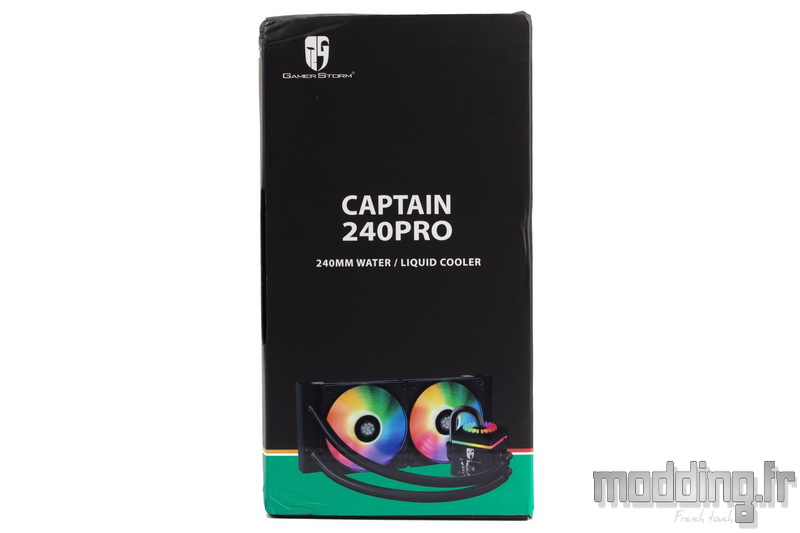

Sur l’un des côtés, nous retrouvons le logo Gamer Storm ainsi que le nom du modèle.
Une photo du Captain 240PRO, avec son radiateur disposé sur sa tranche, accompagne ce petit monde.
Le côté opposé affiche, en plus du nom du modèle, 6 icônes mettant en avant les caractéristiques de l’AIO.

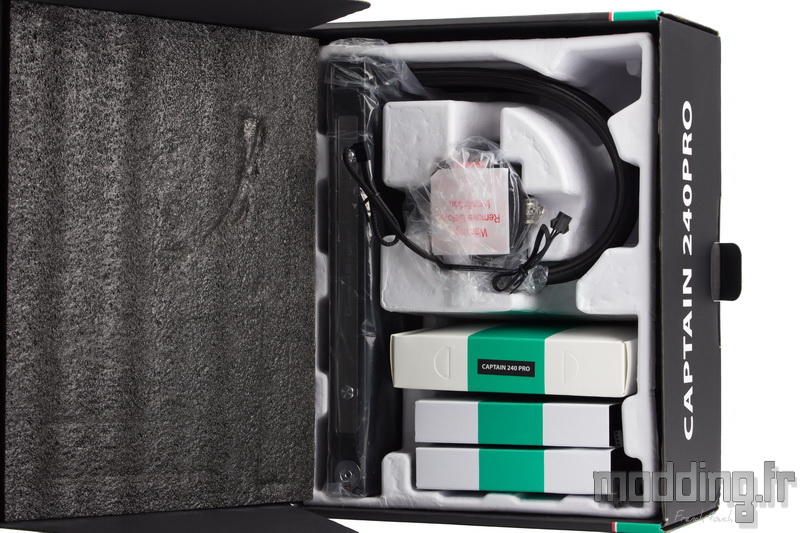

Le Captain 240PRO est protégé par un carton compartimenté permettant de bien caler les différents éléments. La pompe ainsi que le radiateur sont emballés dans un sachet plastique afin de les mettre à l’abri de la poussière.
Chacun des ventilateurs prend place dans un étui en carton et le bundle est rangé dans une petite boite fermée.
Le tout est recouvert par une fine plaque en mousse expansée noire.

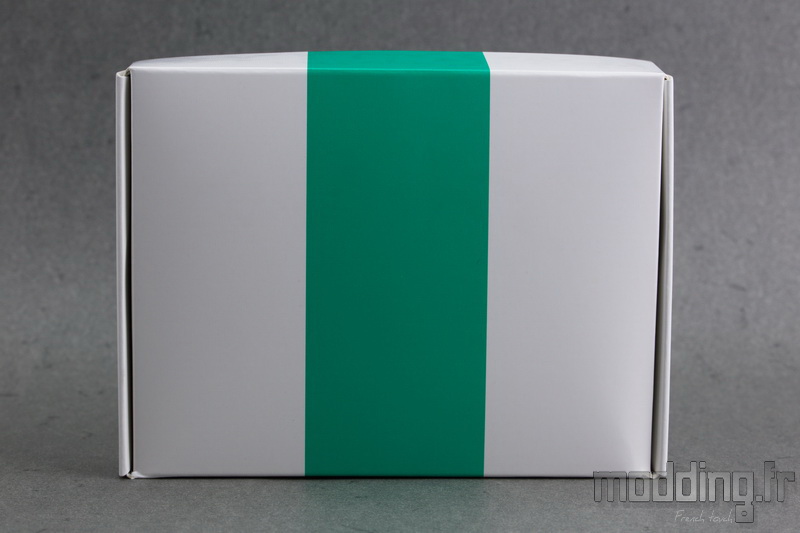

La boite en carton blanc, dotée d’une bande verte, contient donc les accessoires du Captain 240PRO.
Chacun des éléments prend place dans un sachet zippé.

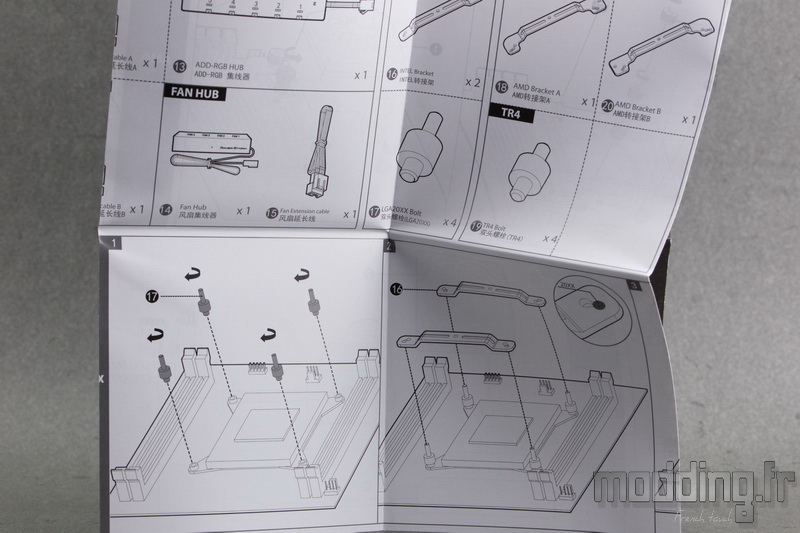

On y trouve le manuel d’installation…
… Sous la forme d’un dépliant.
Il présente une multitude de schémas de montage très explicites.
Du coup, nous nous passons de blabla et DeepCool se dispense d’une quelconque traduction.

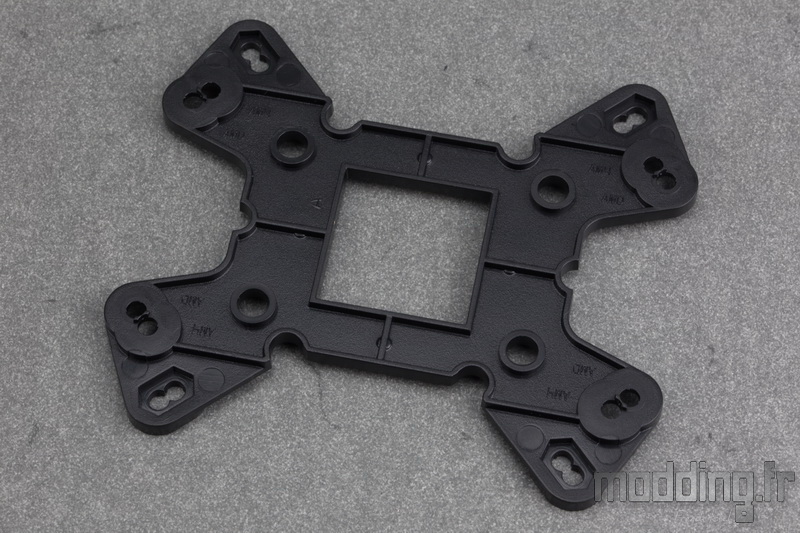

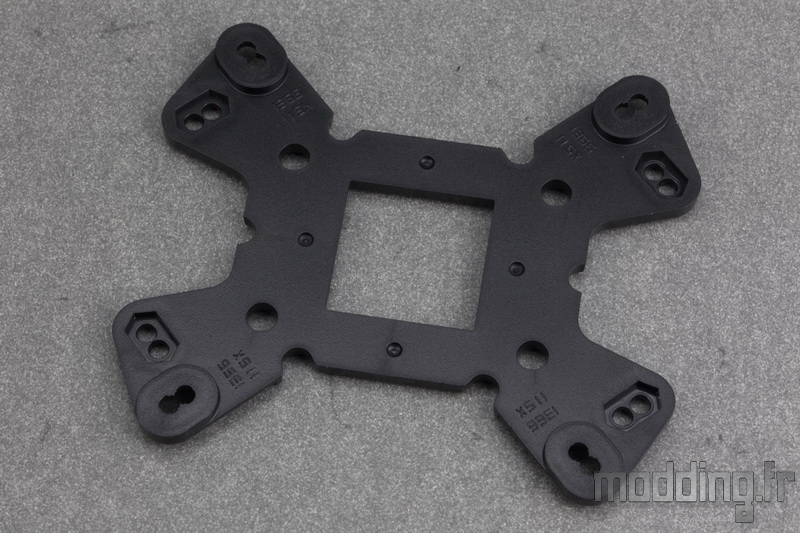

Nous délaissons la backplate en acier du Castle 240 RGB, pour reprendre celle en plastique du Captain 240EX RGB.
Elle est commune aux différents Sockets AMD et Intel.

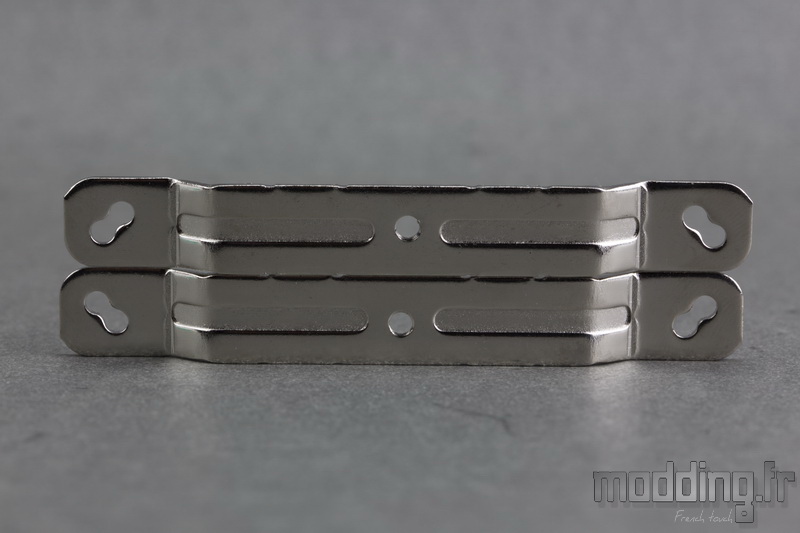

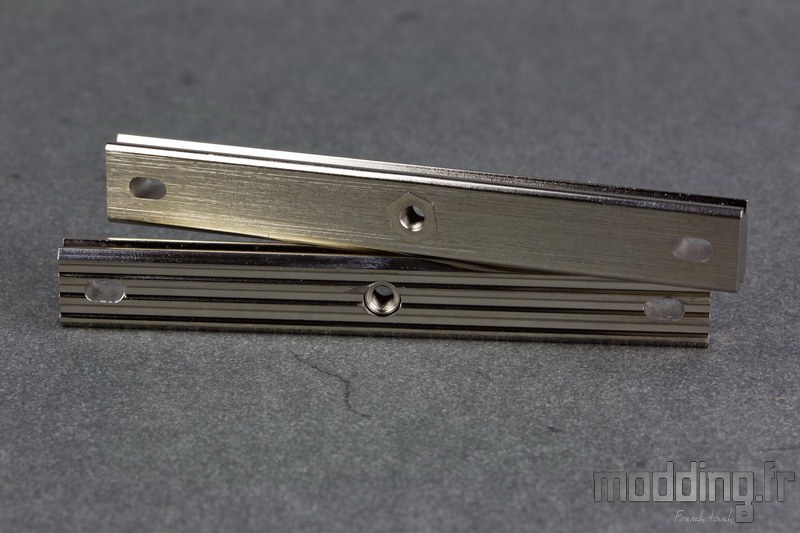

Nous avons les platines de fixation pour le Socket Intel avec ses deux orifices correspondant aux entraxes du Socket 1366 et du Socket 115x.
On note qu’elles sont différentes de celles du Captain 240EX RGB.
Par contre, elles gardent leur aspect chromé…
Les vis de fixation dotées d’une tête hexagonale viendront prendre place sur les extrémités de la backplate.
Les entretoises chromées sont dotées d’une rondelle en plastique pour sécuriser le contact avec le PCB de la carte mère.

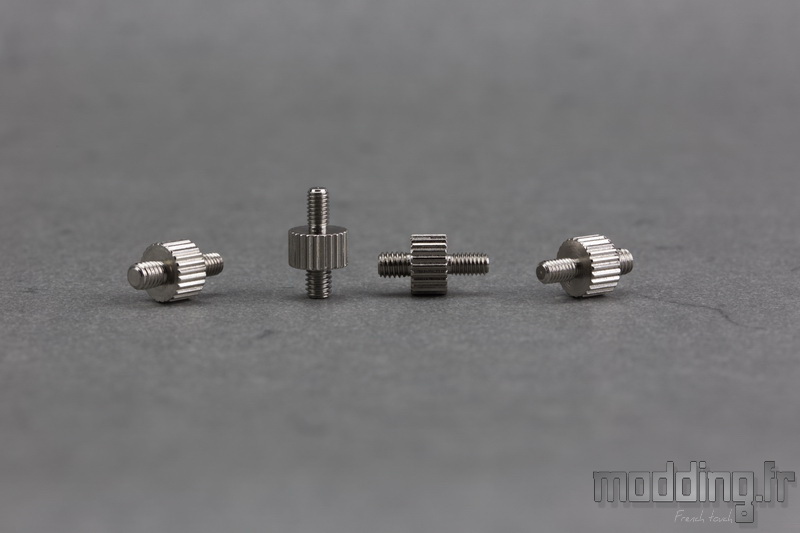

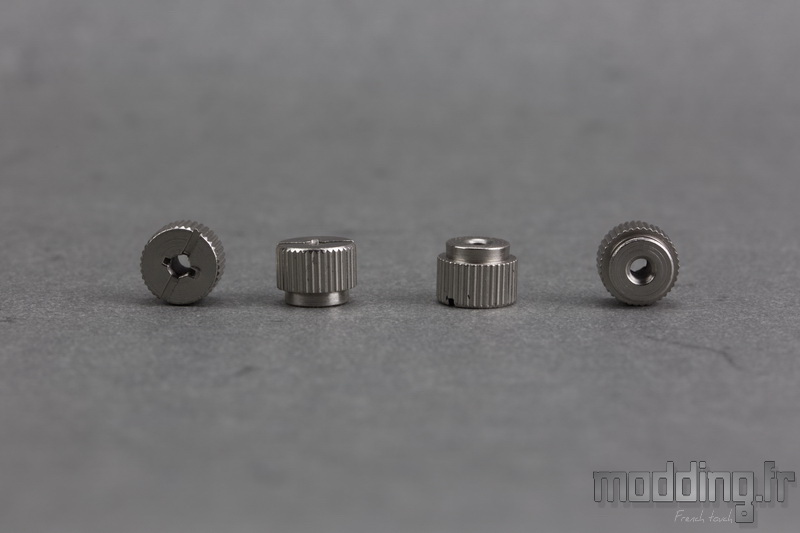

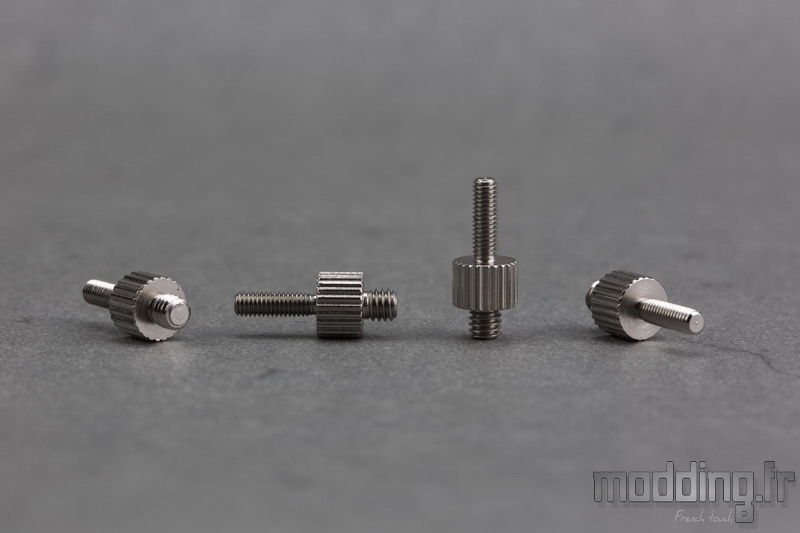

4 boulons chromés que l’on peut serrer à la main voire avec un tournevis cruciforme ou plat afin d’assurer la mise en place des platines de fixation.
Nous avons un sachet contenant les 4 entretoises spécifiques au Socket 20xx.

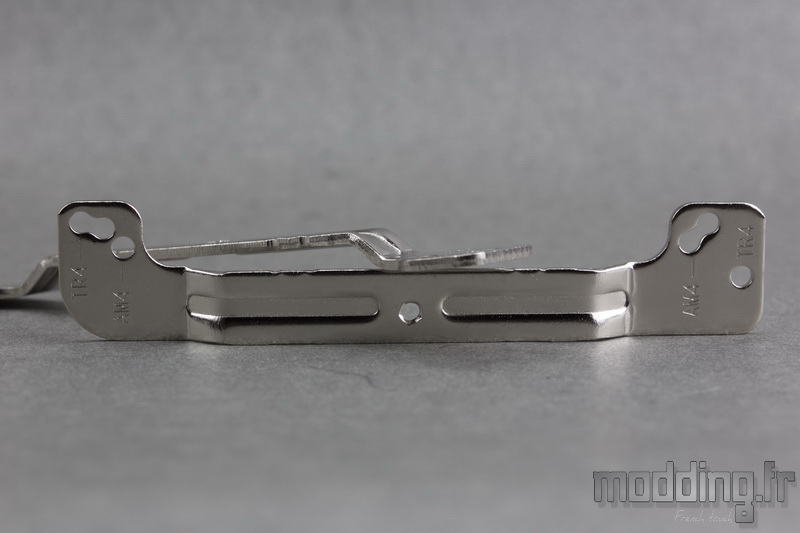

Les platines de fixation spécifiques au Socket AMD, dont le Socket TR4.
Des annotations sont gravées à même l’acier afin d’identifier les différents orifices. Le trou restant anonyme correspond aux autres Sockets AMD.

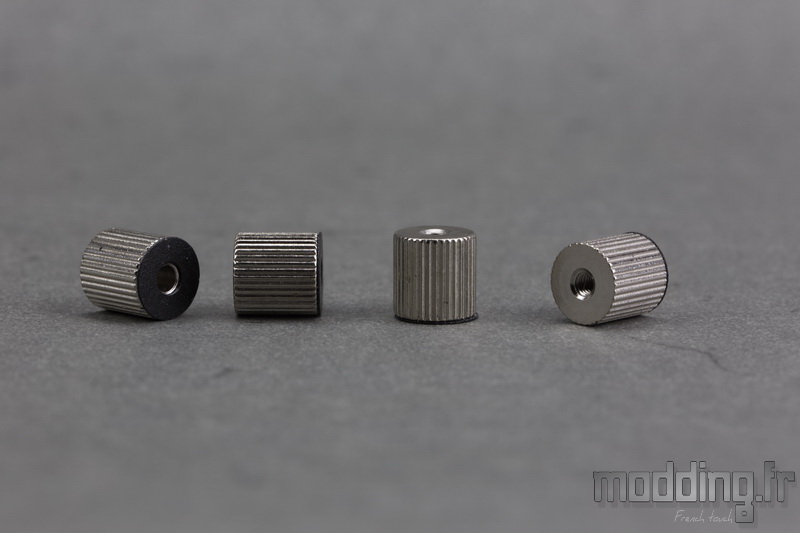

En ce qui concerne le Socket TR4, nous avons des entretoises spécifiques.
Un sachet réunit la visserie nécessaire à la fixation des ventilateurs sur le radiateur (vis longues) ainsi que la fixation de ce dernier dans le boitier (vis courtes).
Le pas de vis est de type UNC-6.32.

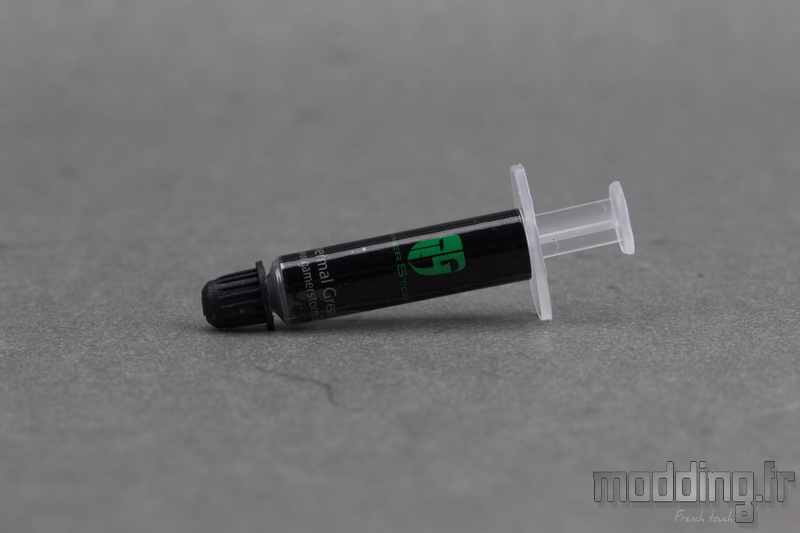

DeepCool fournit une petite seringue de pâte thermique.

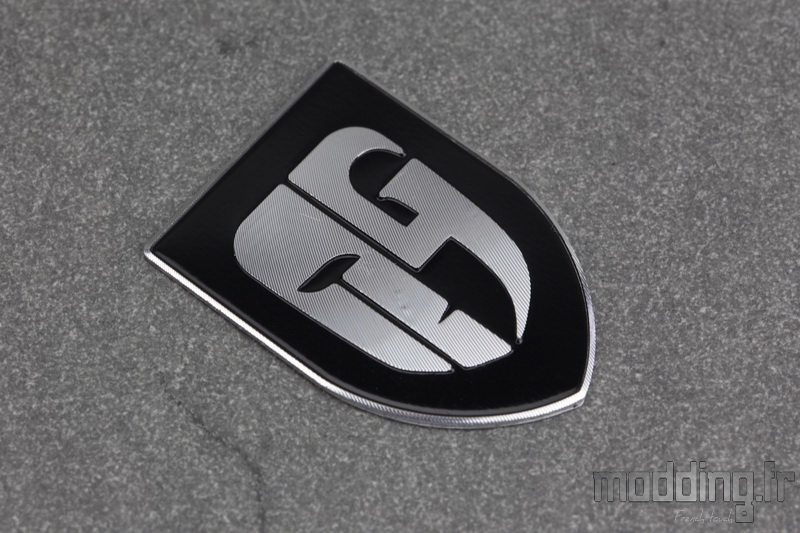

Ainsi qu’un petit écusson adhésif à l’effigie de la branche Gaming de DeepCool : Gamer Storm.

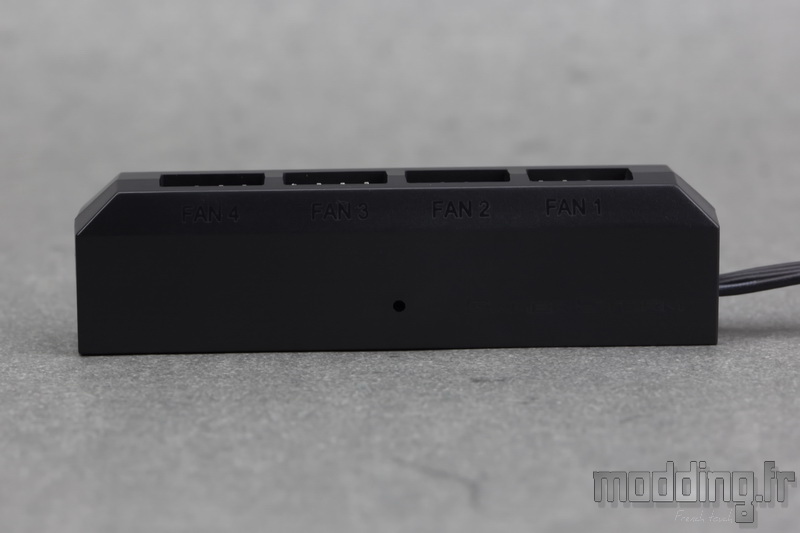

On retrouve le Hub PWM cher à la marque.

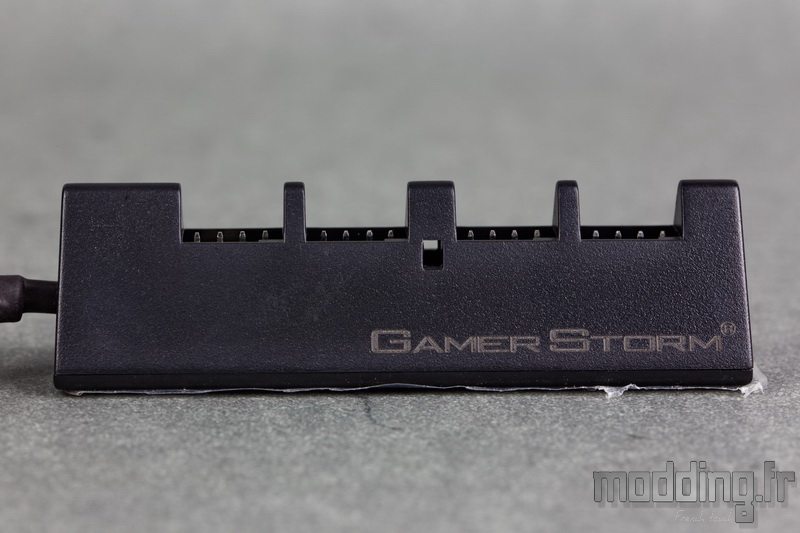

Il est quelque peu différent de celui présent avec le Captain 240EX RGB, DeepCool laisse tomber le design “Toblerone”.
Moins épais avec ses 14 mm, il prendra plus facilement place dans le boitier (68 mm x 18 mm).
Sur sa face principale, nous avons une petite LED qui affiche une couleur bleue lors de l’alimentation des ventilateurs.

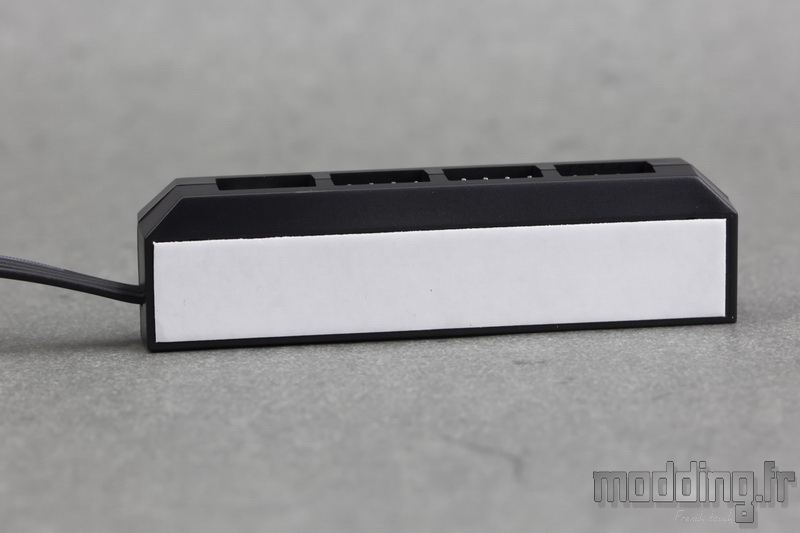

La face opposée dispose d’une large bande adhésive.

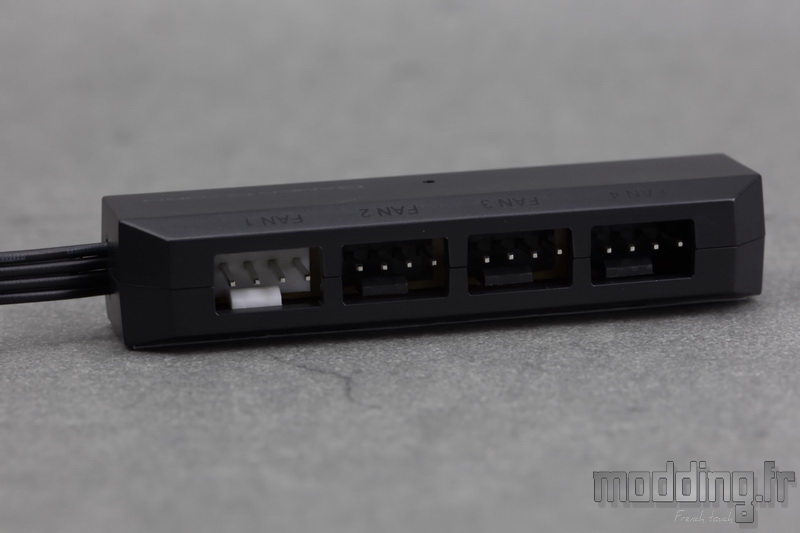

Le Hub dispose de 4 prises 4-pins, dont une blanche. Cette dernière est la seule disposant de la connectique “signal” branchée.
Il faut donc impérativement connecter un des deux ventilateurs du Captain 240PRO sur cette prise afin de connaître la vitesse de ces ventilateurs.

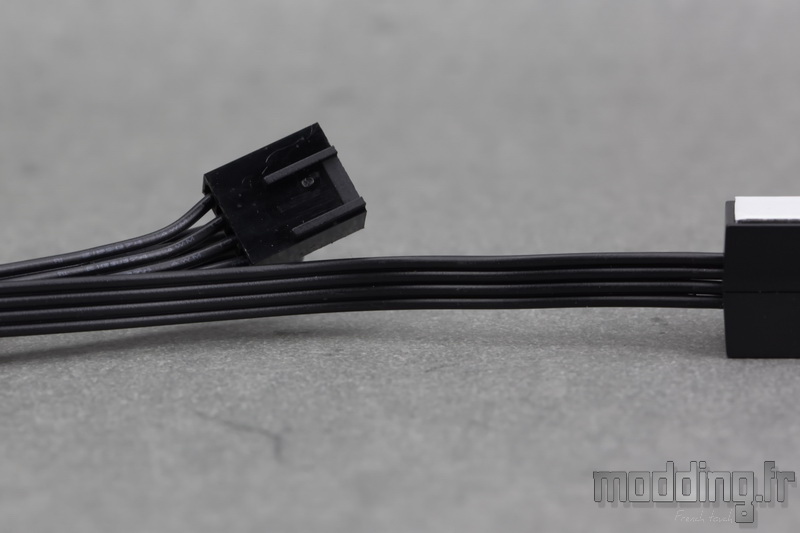

Un câble émerge à l’une des extrémités du Hub.
Point de gaine tressée sur ce modèle, les fils sont collés les uns aux autres pour former un câble plat.
Celui-ci se termine par une prise 4-pins que l’on branche sur la prise CPU_Fan de la carte mère ou toute autre prise 4-pins le cas échéant.
Il mesure 400 mm.

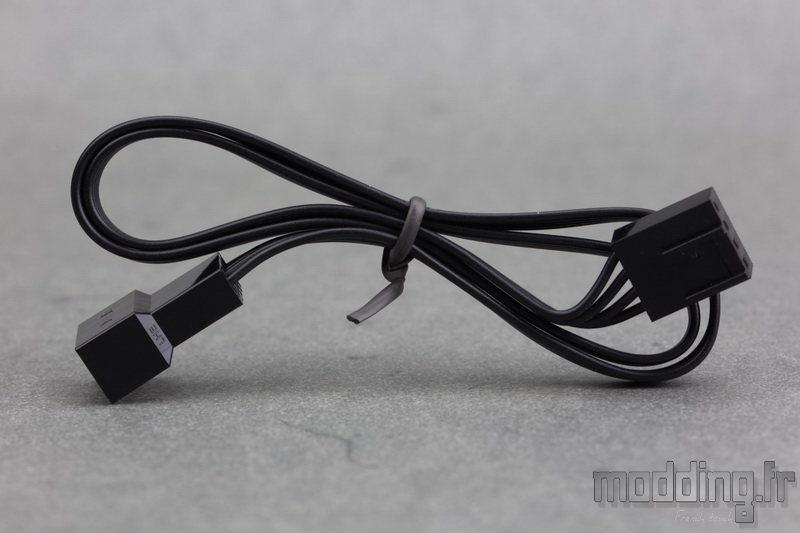

Si nous trouvons le câble un peu trop court, DeepCool fournit une rallonge de 400 mm supplémentaires.
Avec le Castle 240 RGB, qui dispose lui aussi d’un rétroéclairage aRGB, nous avons un câble 4 en 1 doté d’une prise RGB femelle et de 4 prises RGB mâles.
Conscient que cela compliquait le rangement des câbles, DeepCool fournit maintenant un HUB aRGB.
Le module en plastique mesure 111 mm de long sur 25 mm de large pour une épaisseur de 11 mm.

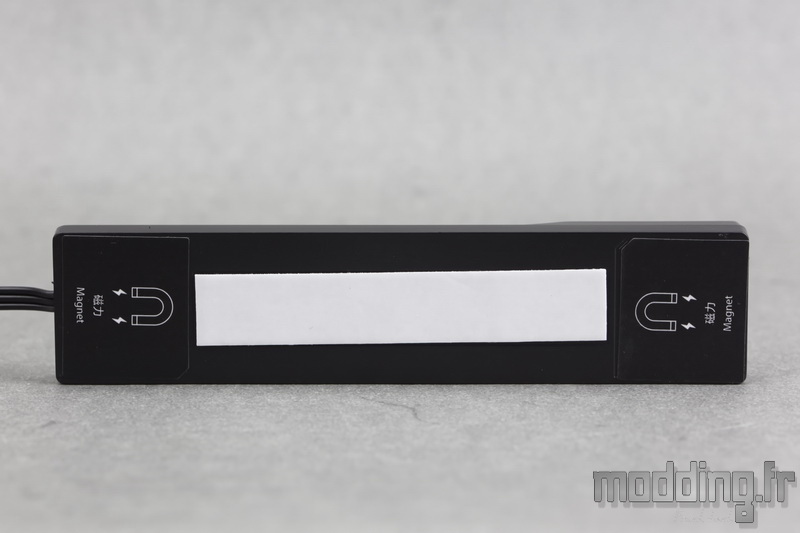

Il dispose d’une fixation de type magnétique. Cependant, la marque met aussi en place une bande adhésive utile pour les boitiers en aluminium.

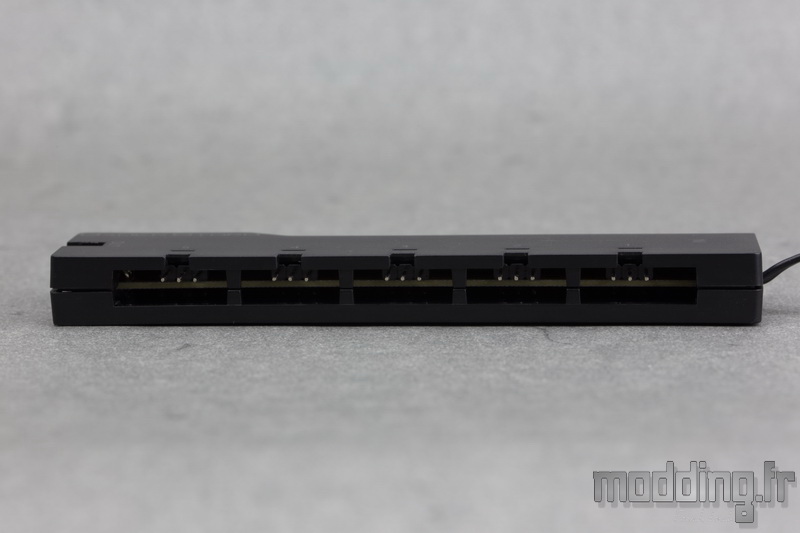

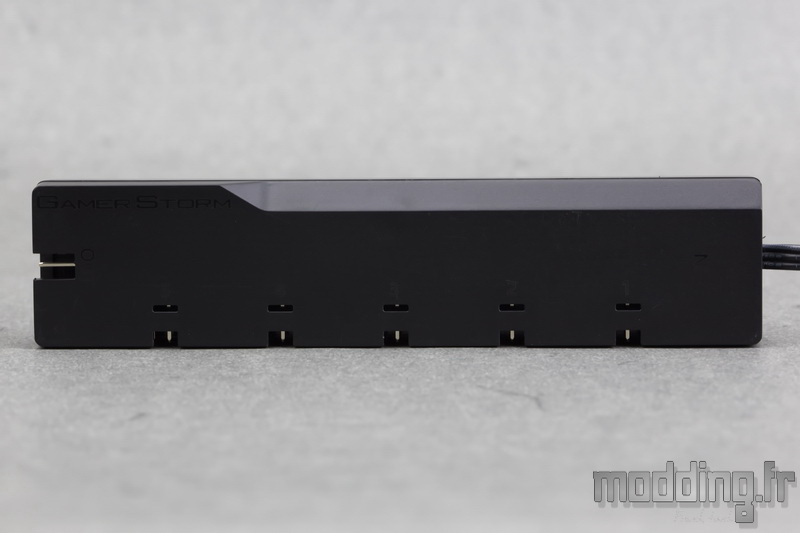

Nous avons 5 prises aRGB propriétaire sur le côté, numérotées de 1 à 5…

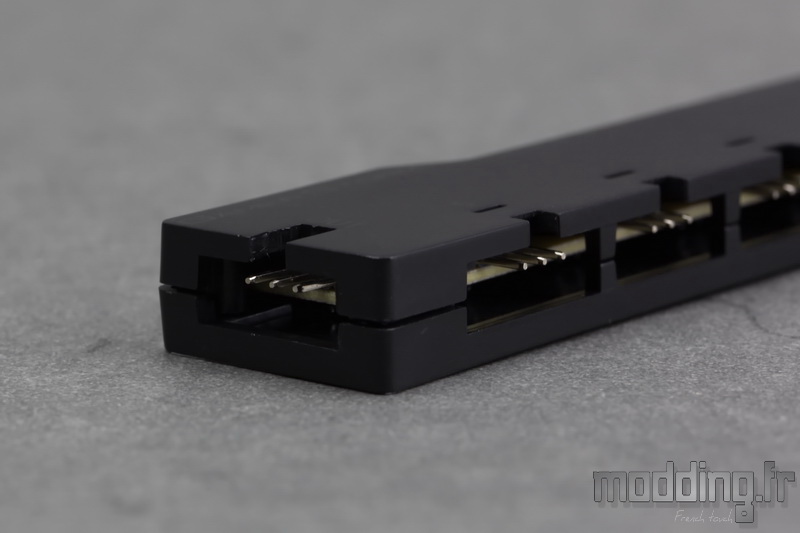

… Une sixième prise prend place à l’une des extrémités du module. Elle est intitulée “OUT”.
On suppose qu’elle sert à brancher un second HUB aRGB, cependant elle garde aussi la même fonction que les 5 autres.
Ce qui fait qu’avec le Captain 240PRO, nous avons encore trois prises de libres afin de brancher d’autres ventilateurs CF120 dotés d’un rétroéclairage aRGB ou de bandes de LED aRGB que propose aussi DeepCool dans son catalogue, telles que les RGB 200 Pro.
De l’autre extrémité du module émerge un câble de 450 mm de long.
Ici aussi, point de gaine tressé habillant le câble qui présente un profil plat.

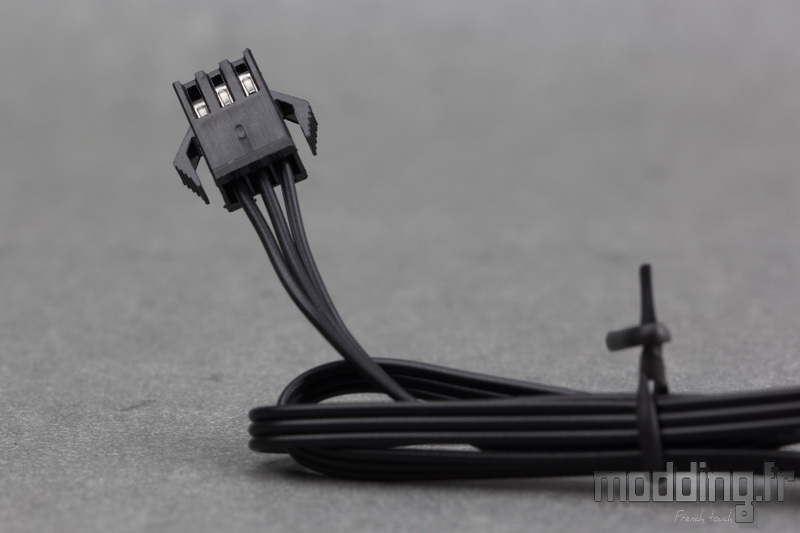

Il se termine par une prise aRGB femelle propriétaire.
Le système de rétroéclairage aRGB est compatible avec les différentes cartes mères dotées de cette technologie.
Le but est alors de profiter de la gestion logicielle du rétroéclairage proposée par chacune des marques.
On peut donc brancher le HUB aRGB sur la prise aRGB de la carte mère, mais, attention, à ne pas confondre avec les prises RGB classiques qui alimentent les LED en 12 V alors que les LED aRGB sont alimentées en 5 V.
Pour corser l’affaire, chacune des marques de cartes mères dispose de leurs propres prises aRGB de type 5V/D/G, avec un connecteur disposant sa connectique comme bon lui semble…
De ce fait, il est nécessaire à DeepCool de fournir les adaptateurs qui vont bien.
D’une longueur de 380 mm, chacun d’eux se connecte au câble du HUB aRGB afin d’assurer la liaison avec la prise aRGB de la carte mère.

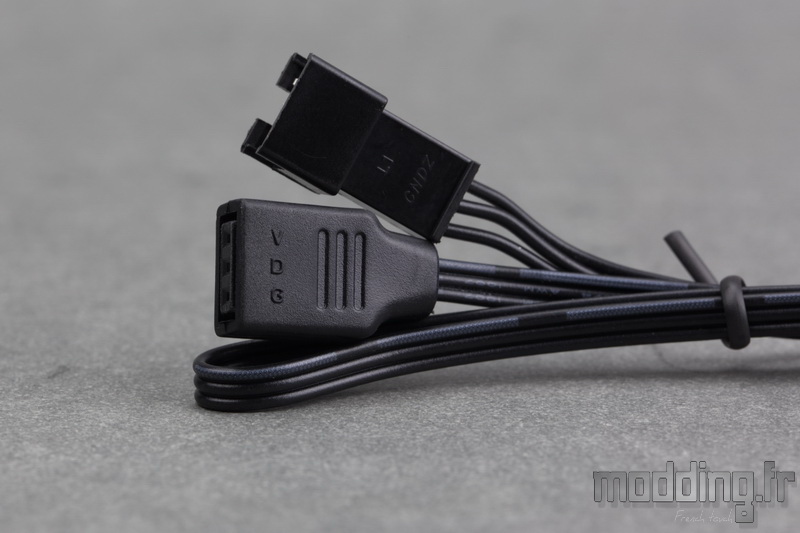

Nous avons l’adaptateur spécifique à la marque Gigabyte qui dispose d’un connecteur V/D/G.
Comme ce dernier ne comporte pas de détrompeur, DeepCool affiche la connectique sur le manchon.

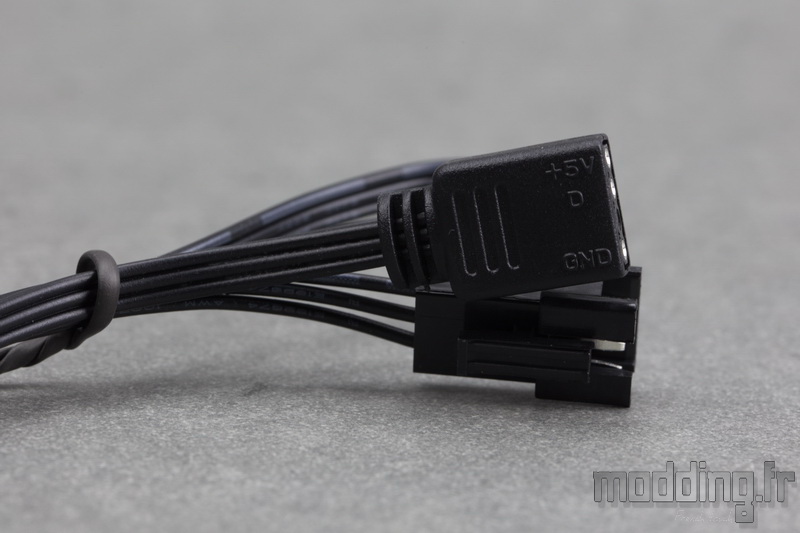

Un second adaptateur présente un connecteur de type 5V/D/-/G. L’espace entre la connectique D et G est comblé, ce qui fait que nous ne pouvons pas nous tromper de sens lors du branchement.
DeepCool identifie tout de même les connectiques sur le manchon.
Ce câble permet de brancher le HUB aRGB sur les cartes mères Asus (ADD_Header) et MSI (JRainbow1).

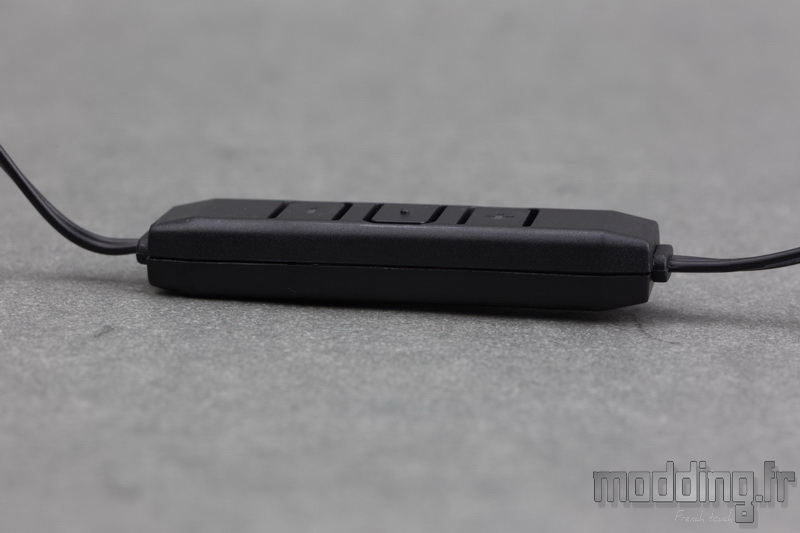

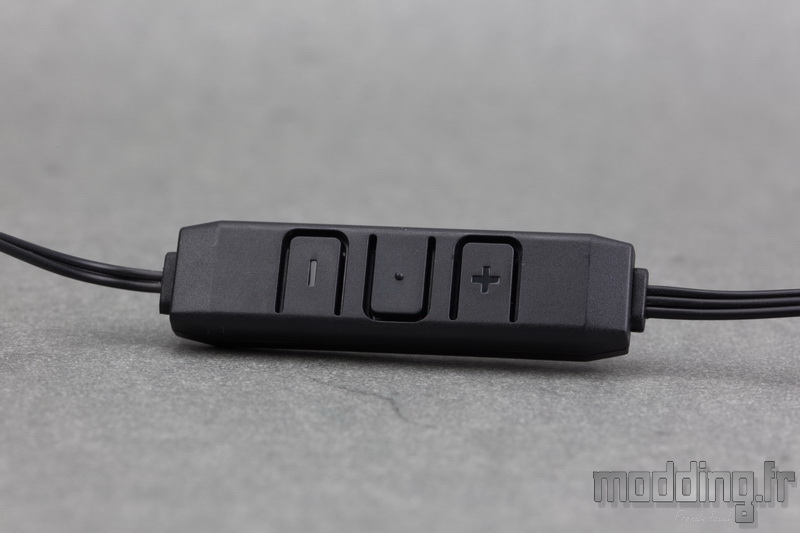

Bien sûr, si nous ne possédons pas ce genre de carte mère, DeepCool fournit son propre contrôleur aRGB sous la forme d’un câble doté d’un petit boitier de 63 mm de long sur 14 mm de large et 9 mm d’épaisseur.
Il présente 3 boutons sur face principale.
- Bouton + : passe sur le mode suivant.
- Bouton central : permet de faire varier la vitesse d’exécution du mode, et ce sur 5 niveaux. Un appui long permet d’éteindre le rétroéclairage.
- Bouton – : passe sur le mode précédent.
Il faudra bien sûr intervenir physiquement sur les différentes touches pour modifier le rétroéclairage et de ce fait ouvrir le boitier du PC.
Il est d’ailleurs dommage que les différents constructeurs ne pensent pas à placer des câbles dotés de prises TJC8 2-pins ou 3-pins au niveau de ce module… Ainsi, il est plus aisé de faire passer ces câbles par différents orifices du boitier et, pour le coup, positionner le module à l’extérieur du PC.
Comme on peut le constater, nous avons un bouton “plus” et un bouton “moins” qui permettent de passer d’un mode à l’autre dans un sens ou dans l’autre.
DeepCool a configuré son contrôleur pour proposer pas moins de 36 modes d’éclairage !
Du coup, la marque trouve plus judicieux de placer ce genre de bouton pour éviter d’avoir à faire le tour des 36 effets.
Nous ne manquons pas de détailler chacun des modes dans la rubrique adéquate.

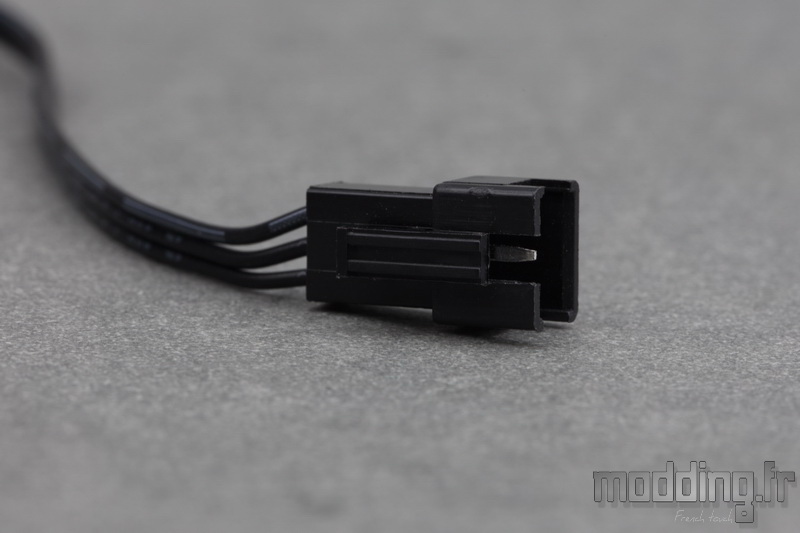

A l’une des extrémités, nous avons un câble de 170 mm constitué de 3 fils.
Il se termine par une prise aRGB propriétaire de type mâle que l’on branche sur le câble du HUB aRGB.
Comme sur les adaptateurs, ce genre de prise est doté d’un détrompeur nous évitant toute erreur de branchement.

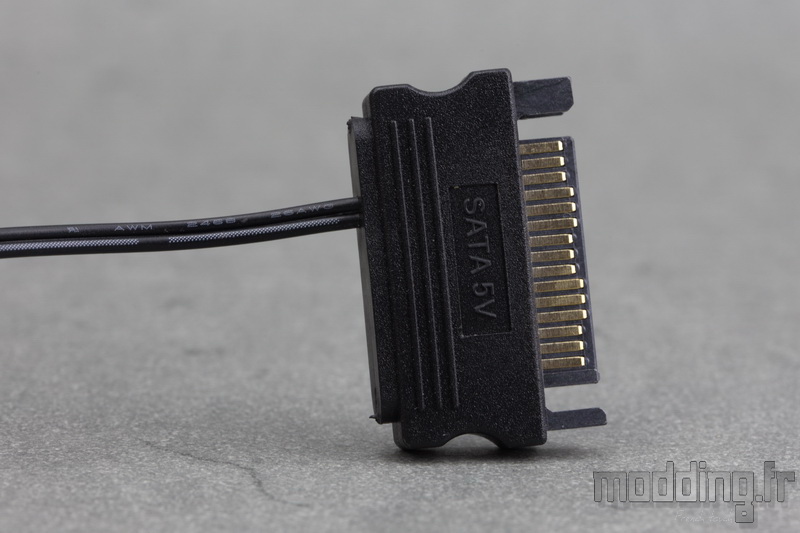

A l’autre extrémité du module émerge un câble constitué de deux fils qui parcourt 400 mm avant de se terminer par une prise Sata.
L’alimentation est donc assurée par cette prise dotée d’un câblage en 5 V correspondant à la tension des LED qu’embarque le Captain 240PRO.
Les spécifications :
|
Captain 240PRO
|
| Waterblock |
Cuivre |
| Dimensions pompe (L x P x H) |
93.7 x 93 x 85 mm |
| Vitesse pompe |
2200 (+/- 10%) |
| Consommation pompe |
1.56 W |
| Connecteur pompe |
3 pins |
| Radiateur |
Aluminium |
| Dimensions radiateur |
290 x 120 x 27 mm |
| Longueur tuyaux |
300 mm |
| Diamètre des tuyaux |
12 mm |
| Compatibilité |
Intel LGA 20xx / 1366 / 115X (1150 – 1151 – 1155 – 1156) – AMD TR4, AM2 (+), AM3 (+), AM4, FM2 (+), FM1. |
| TDP |
165 W (Intel) 250 W (AMD) |
| LEDs |
WS2812B ADD-RGB |
| LED Type |
Adressable |
| LED Tension |
5 V |
| LED Consommation |
5.7 W |
|
|
|
Ventilateur
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
500 – 1800 tr/min (+/- 10%) |
| Connectique |
4 pins (PWM) |
| Débit d’air Max |
69.34 CFM soit 117.8 m3/h |
| Pression Statique Max |
2.42 mm H2O |
| Type de roulement |
Hydro Bearing |
| Consommation |
2.04 W |
