Les tests :
Niveau sonore
On effectue un relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm de la ventilation (le souffle dirigé à l’opposé).
Le radiateur équipé de ses ventilateurs est installé sur une cale en mousse en dehors de la carte mère.
Nous utilisons le bios de notre carte mère pour faire varier la vitesse de rotation du ou des ventilateurs avec l’application “Hardware Monitor“.
La ventilation est connectée sur la prise CPU_Fan et nous appliquons 4 niveaux de vitesse : 25 %, 50 %, 75 % et 100 %.
On profite de cette application pour relever la vitesse du ventilateur exprimée en tr/min.
La pompe de l’AIO n’est pas branchée afin de ne prendre que le niveau sonore de la ventilation.

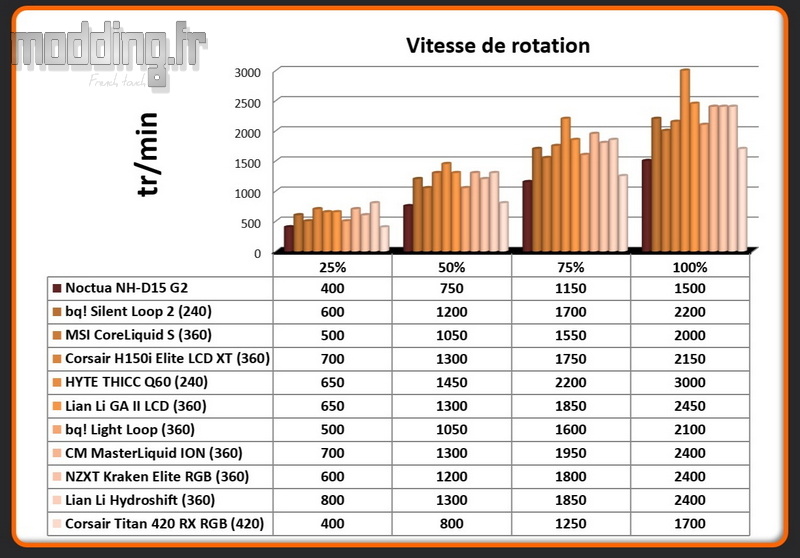

Vitesse de rotation

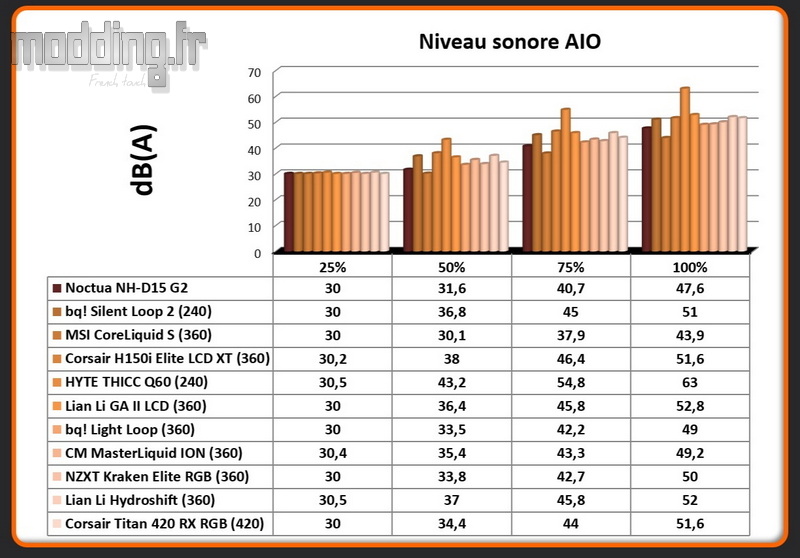

Niveau sonore des ventilateurs sur radiateur
La comparaison avec le H150i Elite LCD XT permet de mettre en évidence les apports liés au passage à une ventilation en 140 mm sur l’iCUE Link Titan 420 RX RGB.
Ce type de ventilateur offre l’avantage de ne pas nécessiter une vitesse de rotation aussi élevée pour générer un flux d’air équivalent. On passe ainsi de 2100 tr/min pour les modèles en 120 mm à 1700 tr/min pour ceux en 140 mm.
Toutefois, à vitesse maximale, le niveau sonore reste comparable entre les deux modèles.
C’est en réduisant la vitesse que les ventilateurs en 140 mm se montrent plus efficaces sur le plan acoustique, avec un niveau sonore de 34 dB(A) contre 38 dB(A) pour le H150i Elite LCD XT à 50% PWM.
Côté pompe, le niveau sonore mesuré sans autre source de bruit s’élève à 34,5 dB(A) à 3000 tr/min, relevé avec un sonomètre positionné à 25 cm au-dessus du module.
En sélectionnant la courbe « Équilibré », la vitesse de la pompe chute à 2000 tr/min, réduisant le bruit à 31,5 dB(A).
Mesure des températures
Config de test :
Protocole de test :
Température ambiante de la pièce prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
Relevé des pics de température de chaque cœur “Performance” (P-core) de notre i5 12600KF à l’aide du logiciel HWiNFO64.
Pâte thermique utilisée : Noctua NT-H1.
Configuration hors boitier.
Carte mère posée à plat.
Le radiateur est positionné à proximité du bord supérieur de la carte mère.
La ventilation est placée dans le mode “Push” (souffle dirigé vers le radiateur). Le flux d’air vient de l’extérieur et se dirige vers la carte mère.
La vitesse de la ventilation est réglée dans le bios à 50 % et à 100 %.
La vitesse de la pompe est réglée à sa vitesse maximale.
Le bios @ stock est configuré en XMP.
Le processeur est ensuite overclocké @ 5 GHz sur les cœurs “Performance” et à 4 GHz sur les cœurs “Efficience” avec un Vcore de 1.25 V (valeur Bios).
Trois configurations de test :
- OCCT CPU
- OCCT CPU @ 38 dB(A)
- OCCT CPU @ 5 GHz
Nous effectuons aussi un test en réglant la vitesse du ventilateur de manière à ce que le niveau sonore du système de refroidissement soit égal à 38 dB(A) pour chaque modèle testé (mesure prise au sonomètre à 25 cm de la ventilation en mouvement avec la pompe de l’AIO en marche).
La carte graphique et l’alimentation sont dotées d’un mode hybride ainsi, elles ne génèrent aucune nuisance sonore.
Nous comparons le modèle testé avec les autres AIO et notre ventirad de référence, le Noctua NH-U12A Black Chromax.
Le but est de reconduire le plus rigoureusement possible les mêmes conditions de test pour chacun des modèles.
La température ambiante de la pièce est prise en compte dans la lecture des résultats. Les valeurs sont alors exprimées en delta, soustrayant cette température ambiante à la température de notre CPU. Cette dernière est calculée en effectuant la moyenne des températures maximales des 6 cœurs « Performance » lors de la session OCCT.
Si la valeur est égale à 0, c’est que l’un des 6 cœurs “Performance” a atteint le seuil critique de 100° pendant le test.

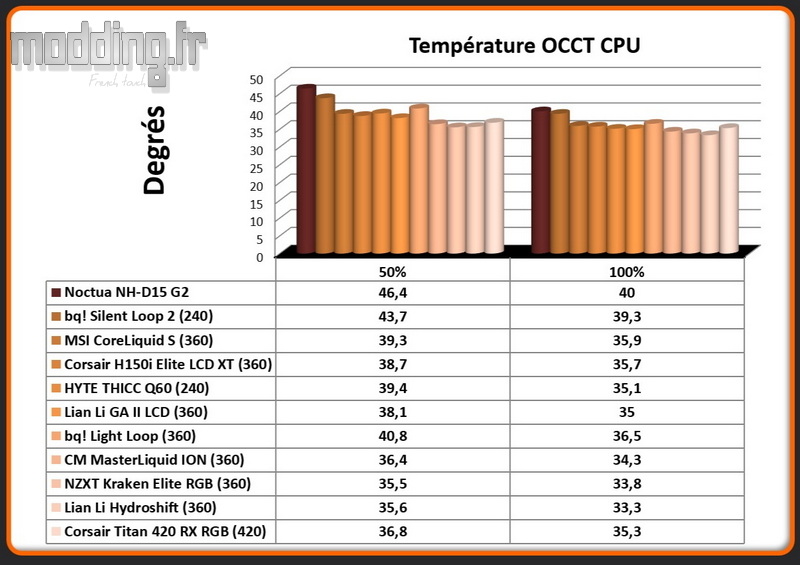

Température sous OCCT CPU

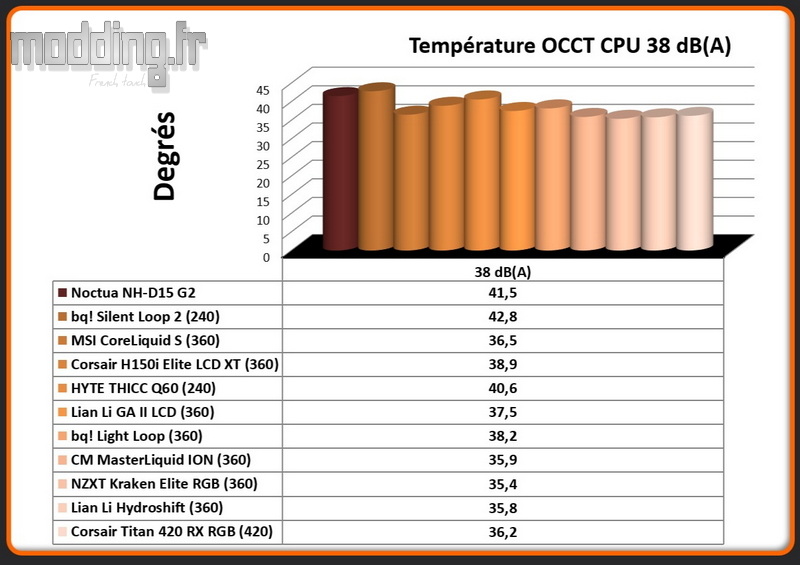

Température sous OCCT CPU @ 38 dB(A)

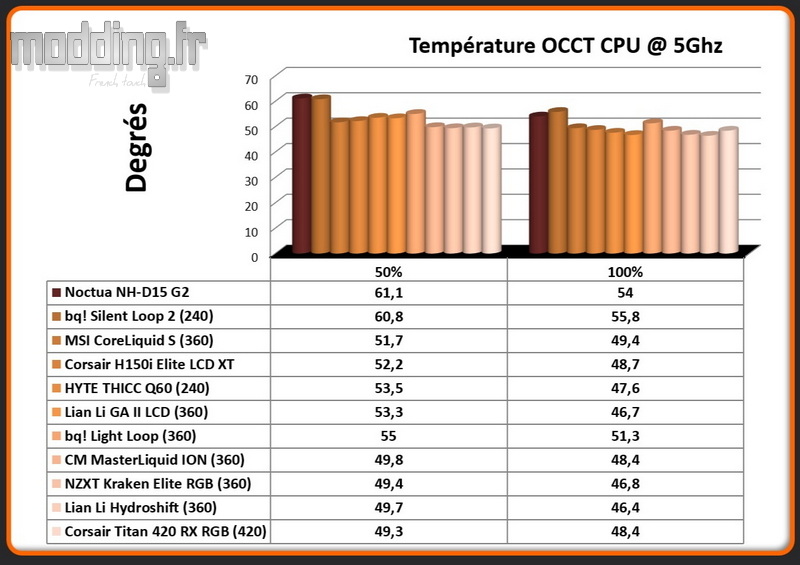

Température sous OCCT CPU @ 5 GHz
Comparé au H150i Elite LCD XT, le Titan 420 RX RGB affiche de meilleures performances de refroidissement lorsqu’on réduit la vitesse de rotation des ventilateurs, avec un gain mesuré de 2 à 3 °C. En revanche, à pleine vitesse, l’écart devient négligeable.
Malgré sa surface de dissipation plus généreuse, le Titan 420 RX RGB ne surclasse pas systématiquement la concurrence. Certains modèles concurrents en 360 mm parviennent à offrir de meilleures performances thermiques, grâce à une synergie plus optimisée entre la pompe et la ventilation. Cela démontre que la taille ne fait pas tout, et que Corsair dispose encore d’un certain potentiel d’amélioration sur ce point.
