Les caractéristiques :
Version noire ou version blanche, le packaging demeure identique avec ce fond arborant un dégradé partant du noir et faisant apparaitre peu à peu la couleur fétiche de Cooler Master.
Bien sûr, le MasterLiquid PL360 Flux se présente dans sa version blanche avec son éclairage ARGB en action.
Le nom du modèle s’accompagne de la mention “White Edition”.
Alors que dans le coin inférieur et à gauche se positionne le logo de la marque, nous avons un petit encart dans le coin opposé qui spécifie la présence d’un contrôleur ARGB externe.

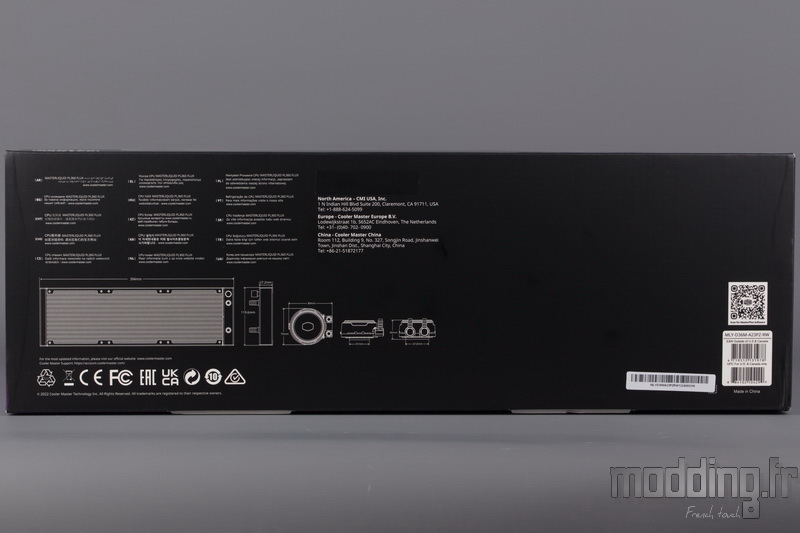

Au dos de la boite, nous avons les principales caractéristiques traduites en plusieurs langues, dont le français.

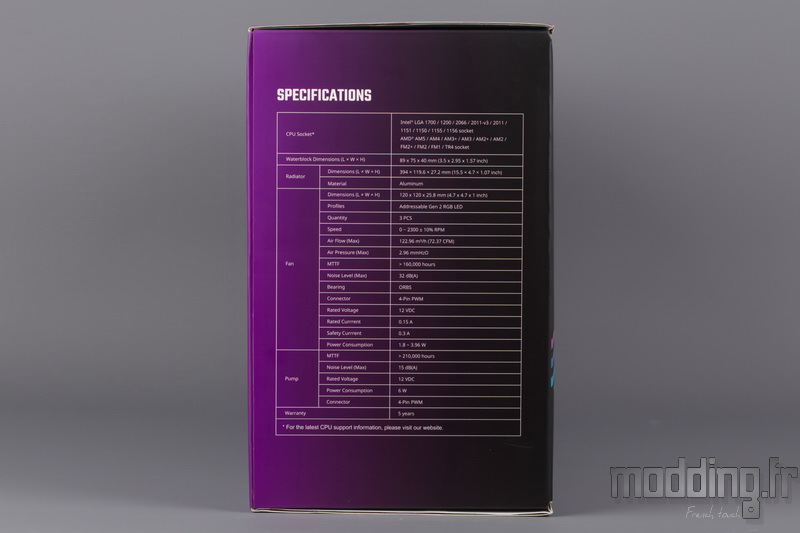

L’un des petits côtés affiche les spécifications du MasterLiquid PL360 Flux sous la forme d’un tableau.
Le côté opposé reprend le nom de l’AIO.
Le rétroéclairage est aussi compatible avec les différentes marques de cartes mères comme en témoignent les différentes icônes reprenant le nom des logiciels de gestion de l’éclairage propre à ces cartes mères.
Sur le flanc de la boite, doté d’un fond noir, nous avons différents schémas représentant diverses vues du radiateur et de la pompe sur lesquels sont reportées les dimensions de chaque composant.
A l’ouverture, on tombe sur une fine plaque en mousse expansée blanche.
Dessous, nous avons les éléments de l’AIO parfaitement protégés de la poussière par des emballages en plastique et bien calés dans un carton compartimenté, doté de logements pour chacune des pièces.

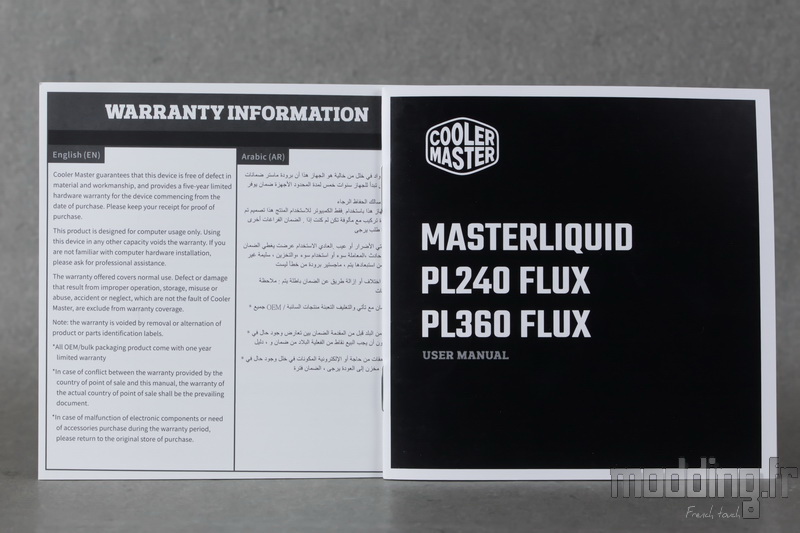

Le livret, à gauche sur la photo, concerne les modalités de la garantie qui est portée à 5 ans.

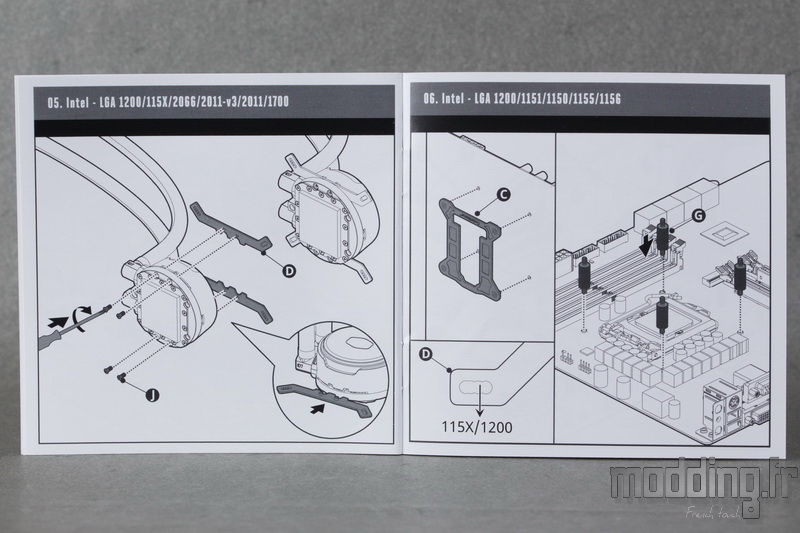

Le second livret n’est autre que le manuel d’utilisation commun aux deux versions du MasterLiquid PLxx0 Flux.
Ce manuel est bien détaillé avec, sur chaque page, les étapes de montage pour les deux types de sockets : Intel et AMD.

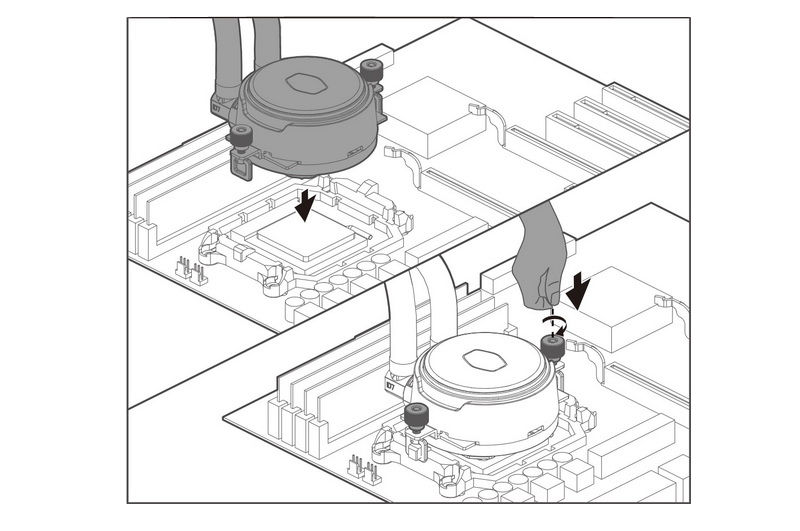

Nous avons droit à des schémas clairs mettant en avant les pièces utilisées pour chacune des étapes.
Les accessoires de montage sont repartis dans des sachets en fonction du socket.
Pour une installation sur un socket Intel, nous avons deux backplate.

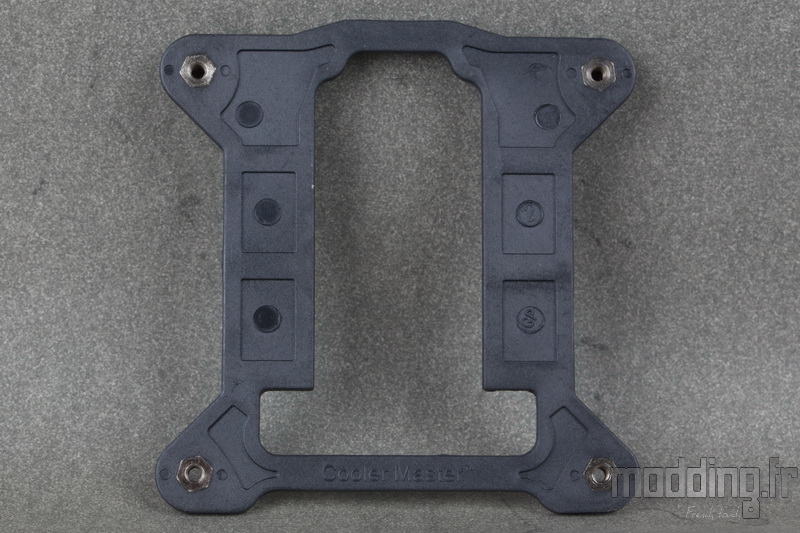

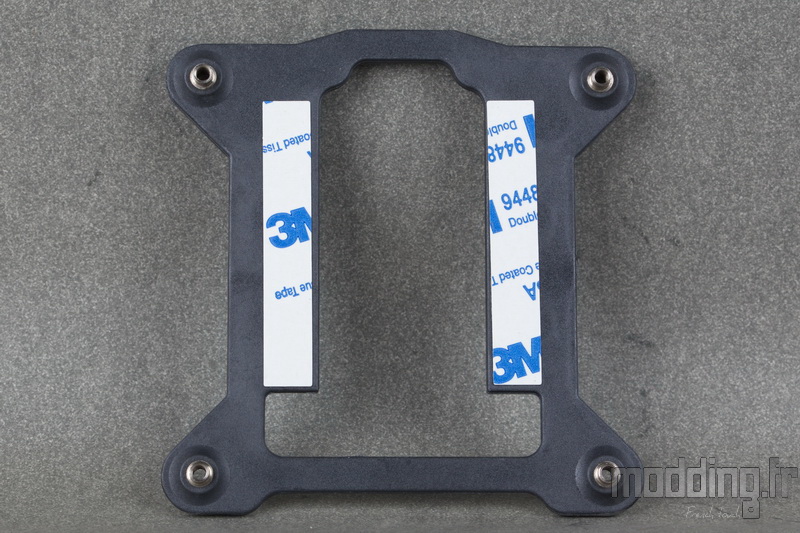

Cette première est spécifique au socket 1200 et 115x.
Elle présente deux bandes adhésives positionnées sur sa face interne.

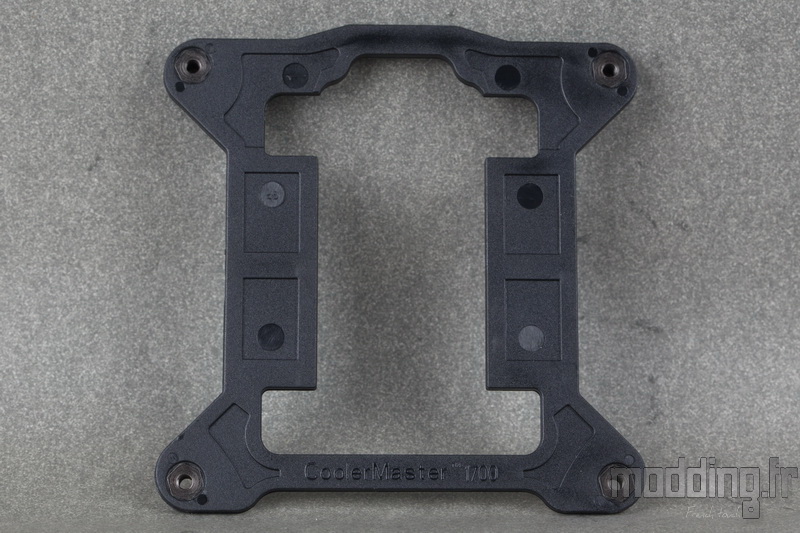

La seconde est dédiée au nouveau socket 1700 comme cela est inscrit sur le bas de la structure.
Alors que les autres marques jouent sur la longueur des entretoises en fonction du socket 1200/115x et du socket 1700, Cooler Master ne fournit qu’un seul jeu pour l’ensemble de ces sockets.
Cooler Master répercute plutôt cette différence sur les points de fixation de la backplate afin de rattraper le jeu spécifique au processeur basé sur le socket Intel 1700.
Pour rappel, la distance entre le bord supérieur de l’IHS du CPU et le PCB de la carte mère est légèrement différente avec quasiment un millimètre en moins pour la gamme Intel de 12e et 13e génération.
A gauche, nous avons la backplate Socket 1700.

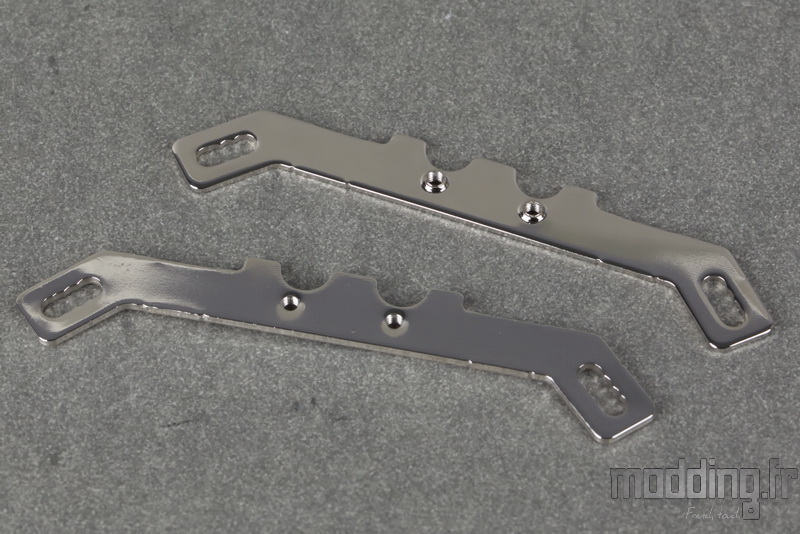

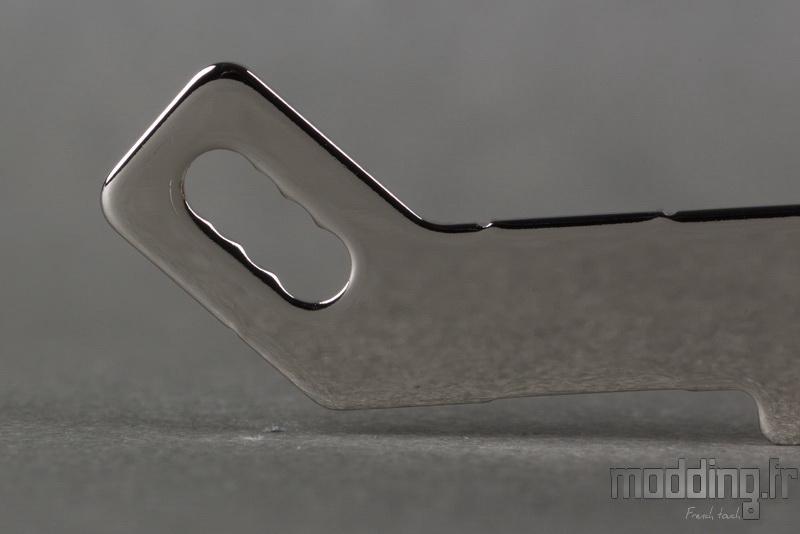

Les platines de fixation spécifiques au socket Intel.
On distingue quatre orifices contiguës à chaque extrémité. De la position la plus externe à la position la plus interne, nous avons l’orifice pour :
- Socket 20xx.
- Socket 1700.
- Socket 115x et 1200.
- Socket 775.

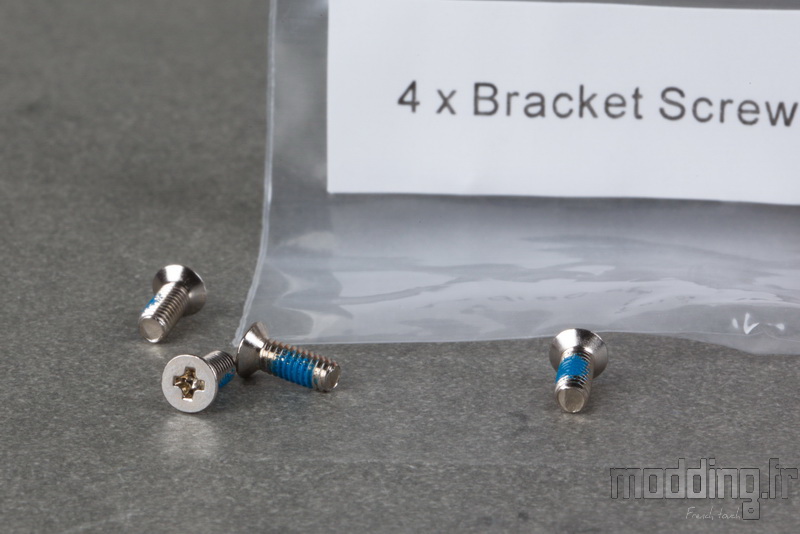

Les petites vis, à tête fraisée, permettant d’assembler les platines de fixation sur le corps de la pompe.

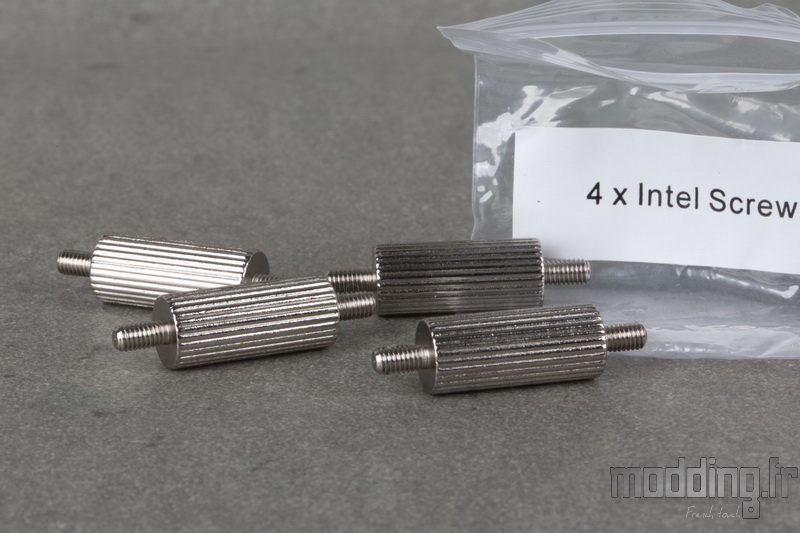

Le jeu de 4 entretoises pour les Sockets 115x, 1200 et 1700.

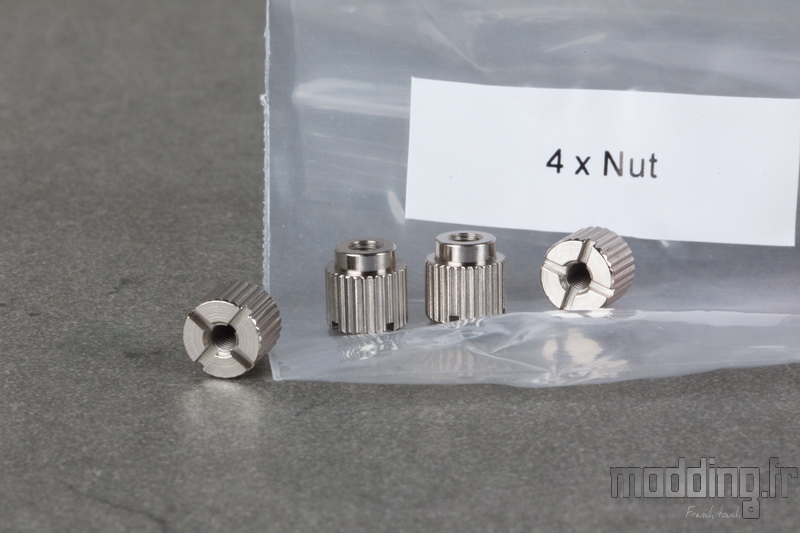

Ce jeu d’écrous à mains se charge de finaliser l’installation de la pompe sur les entretoises.
Elles présentent une empreinte cruciforme qui permet de les serrer avec un tournevis si jamais l’espace manque autour du socket pour un serrage manuel.
On note que les différents accessoires de montage délaissent leur teinte à base de nickel noir pour un aspect chromé.

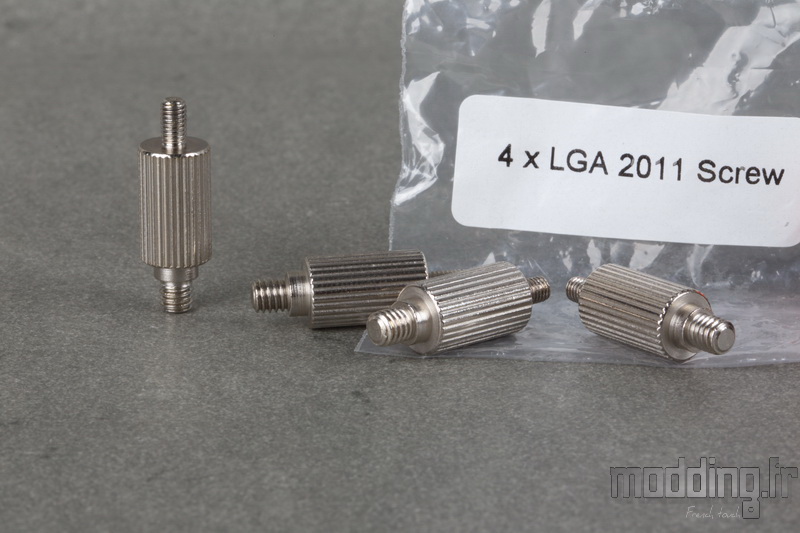

Les entretoises dédiées aux sockets 20xx reconnaissables par leur pas de vis spécifique qui permet de les installer directement sur l’armature métallique du socket.

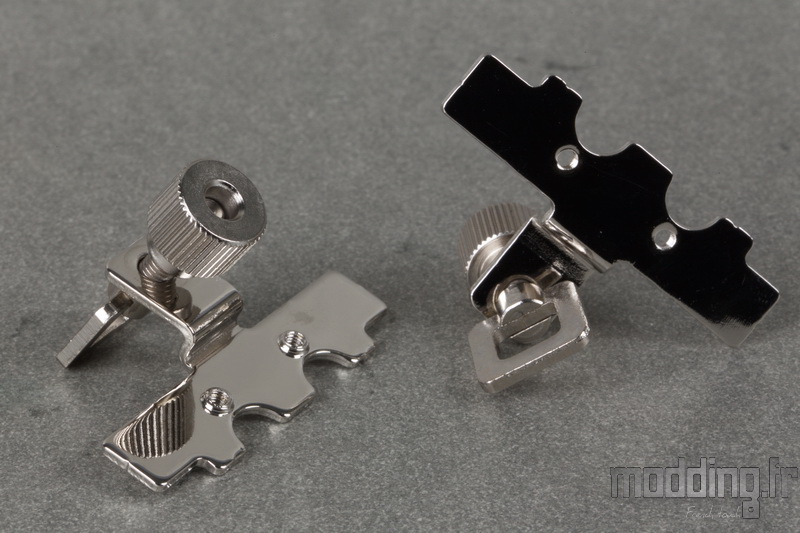

Dans un autre sachet, nous avons les platines de fixation dédiées aux sockets AMD (AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1).
Point d’entretoises en ce qui concerne ce type de socket.
Cooler Master utilise le système d’ancrage en plastique présent autour du socket.
La fixation se fait alors sur deux points et non quatre comme avec les sockets Intel.
Il est aussi possible de monter le MasterLiquid PL360 Flux White Edition sur le socket AMD TR4.
Cooler Master fournit les platines spécifiques à l’entraxe de ce socket. Cependant, la plaque froide de notre AIO (47 x 41 mm) ne couvre pas la totalité de la surface de ce type de processeur (78 x 56 mm).

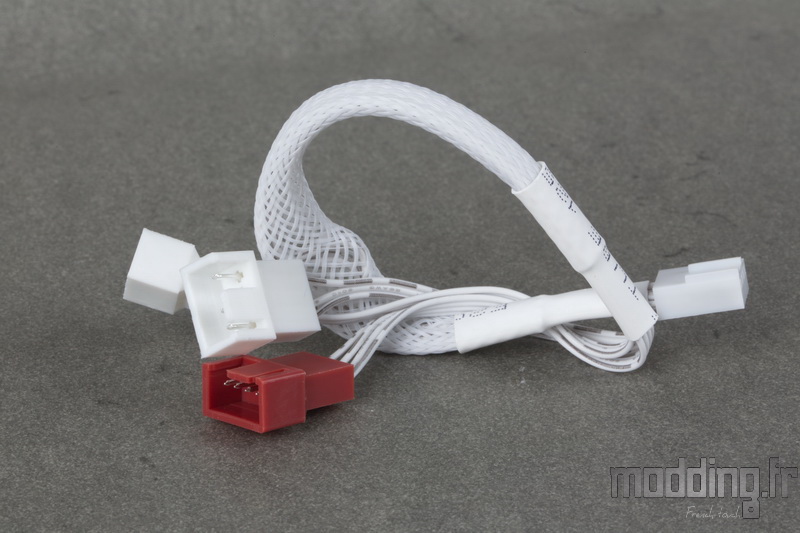

Comme notre AIO est équipé de trois ventilateurs, nous avons le câble splitter 4-pins qui permet de connecter l’ensemble de ces ventilateurs sur la prise CPU_Fan de notre carte mère.
Fils blancs, gaine tressée blanche, gaines thermorétractables blanches et prises blanches…
… Sauf une.

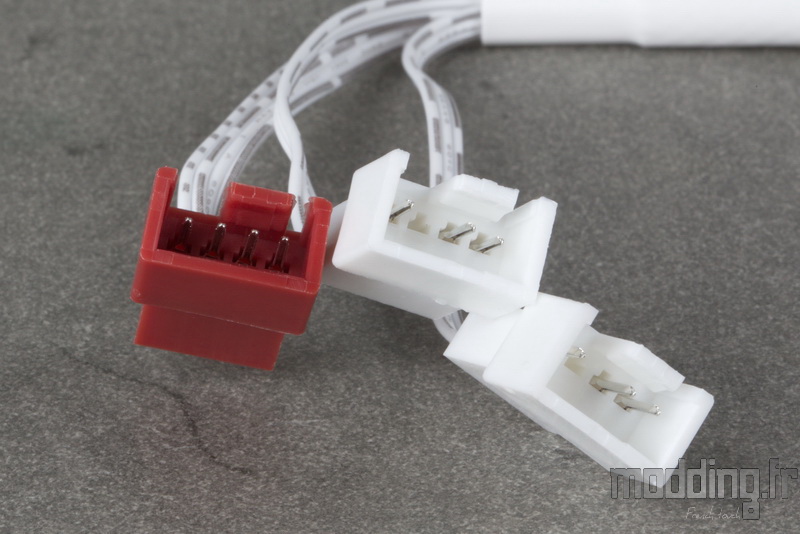

La prise 4-pins mâle de couleur rouge est la seule prise 4-pins à être entièrement câblée.
En effet, on peut constater que le fil “signal” est absent sur les deux autres prises 4-pins mâle.

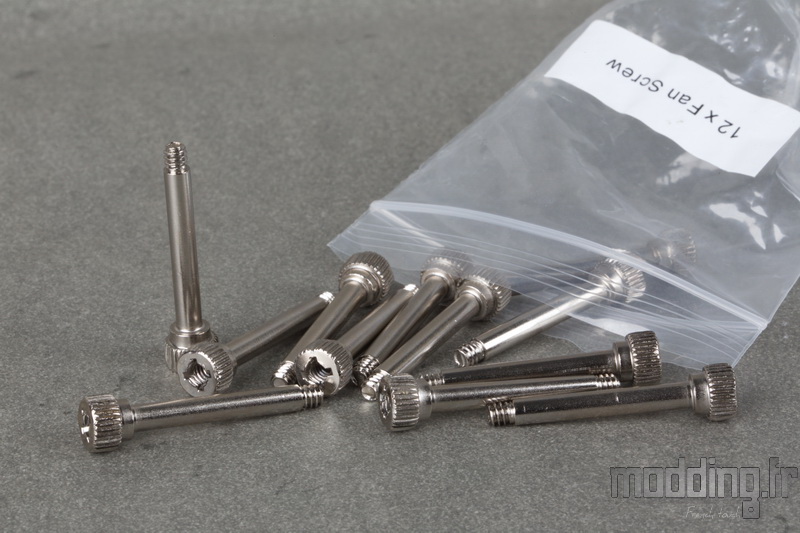

Nous avons 12 longues vis UNC-6.32 (chromées) afin de fixer la ventilation sur le radiateur.
Comme à son habitude, Cooler Master nous propose des vis dotées d’une large tête afin de pouvoir effectuer un serrage à la main.
Toutefois, nous avons aussi droit à une empreinte cruciforme afin de finaliser le serrage, mais il n’est pas nécessaire de trop serrer afin de ne pas écraser et donc brider les silentblocs du ventilateur.

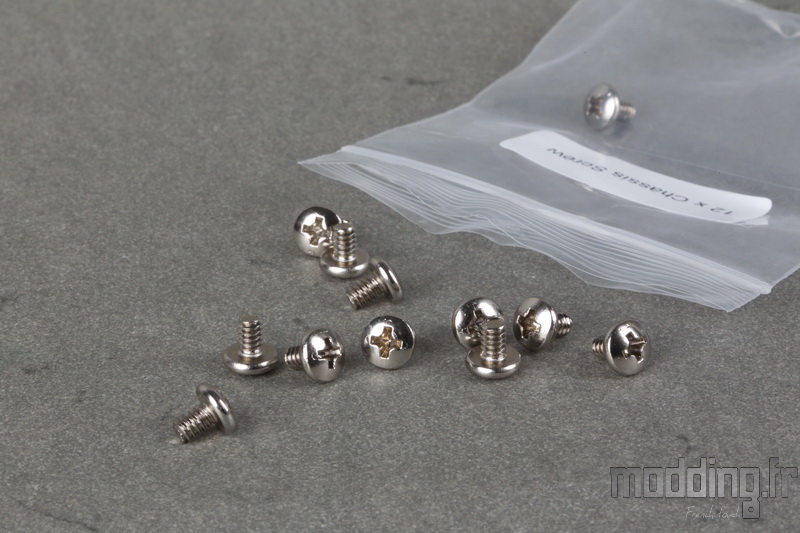

Des petites vis UNC-6.32 (chromées) permettent de fixer le radiateur sur l’un des emplacements du boitier PC.

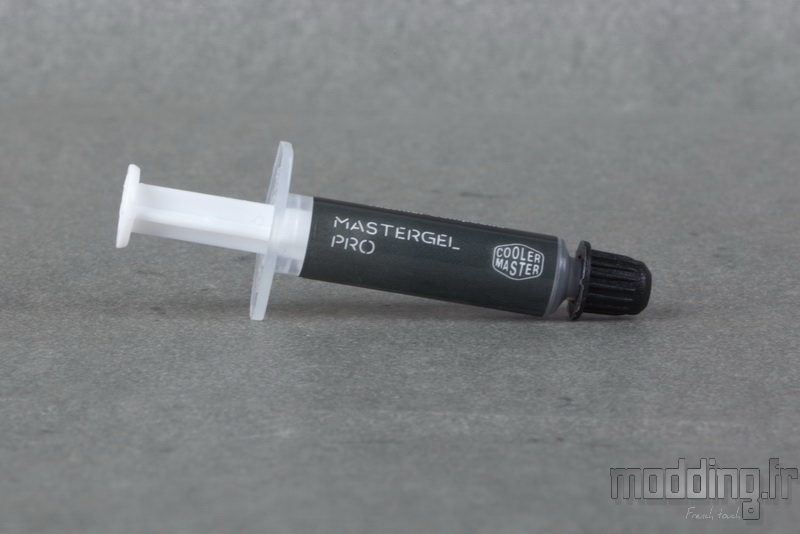

La marque fournit une petite seringue de pâte thermique de son cru : MasterGel Pro.

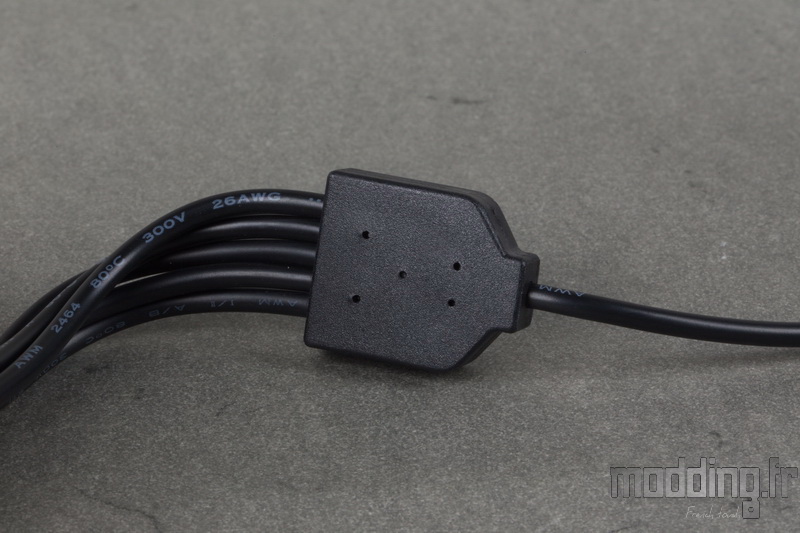

Un second adaptateur se destine aux différentes prises ARGB des composants du MasterLiquid PL360 Flux White Edition.
Il s’agit d’un adaptateur de type 5 en 1.

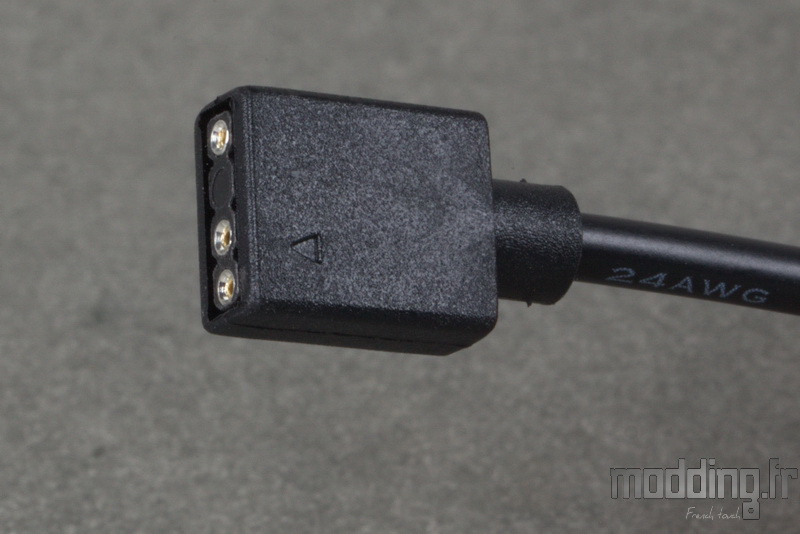

D’un côté du répartiteur nous avons un câble qui aboutit à une prise ARGB 5V/D/-/G de type femelle.
On connecte cette prise soit sur le contrôleur ARGB externe fourni avec l’AIO, soit sur la connectique 5V/D/-/G de la carte mère si l’on veut seulement utiliser le logiciel de gestion ARGB propre à cette carte mère.

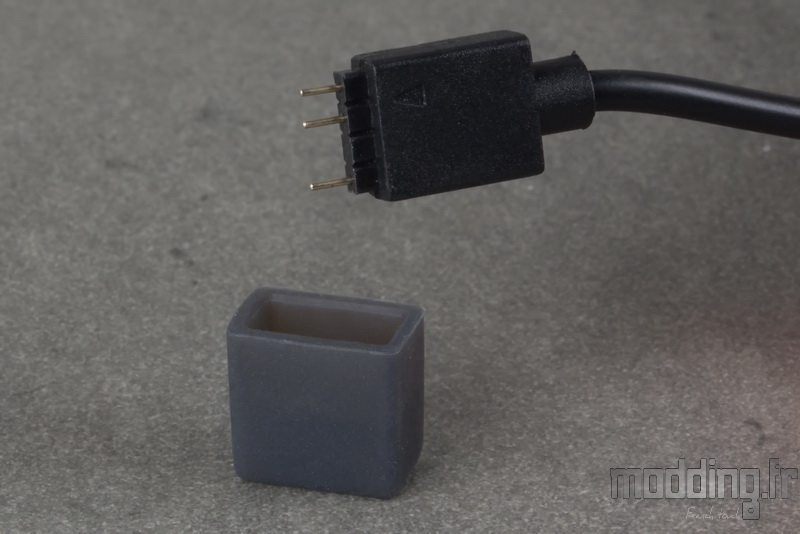

Les cinq autres câbles aboutissent à une prise ARGB 5V/D/-/G de type mâle. La connectique est protégée par un capuchon en caoutchouc.
Nous allons brancher ces prises sur les prises ARGB des trois ventilateurs et celle de la pompe du MasterLiquid PL360 Flux White Edition.
Si nous comptons bien, il restera une prise de libre pour, par exemple, connecter une bande de LED ARGB.

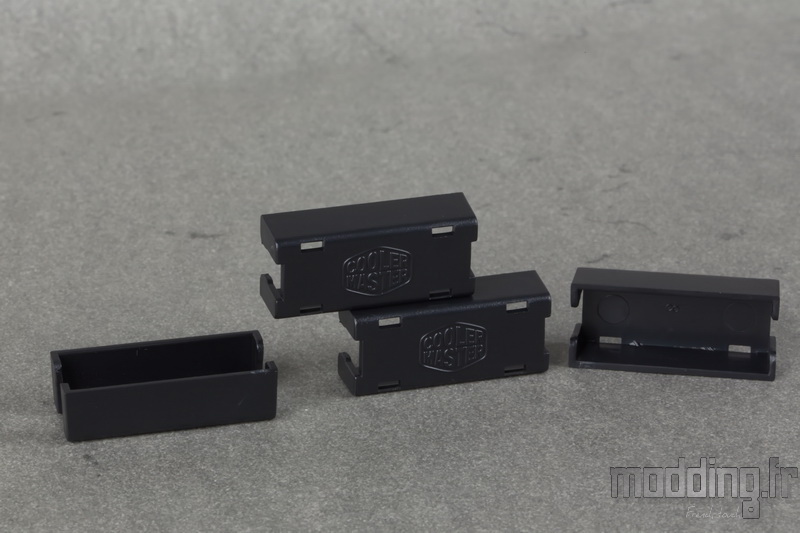

La marque fournit quatre pièces en plastique estampillées du logo Cooler Master.

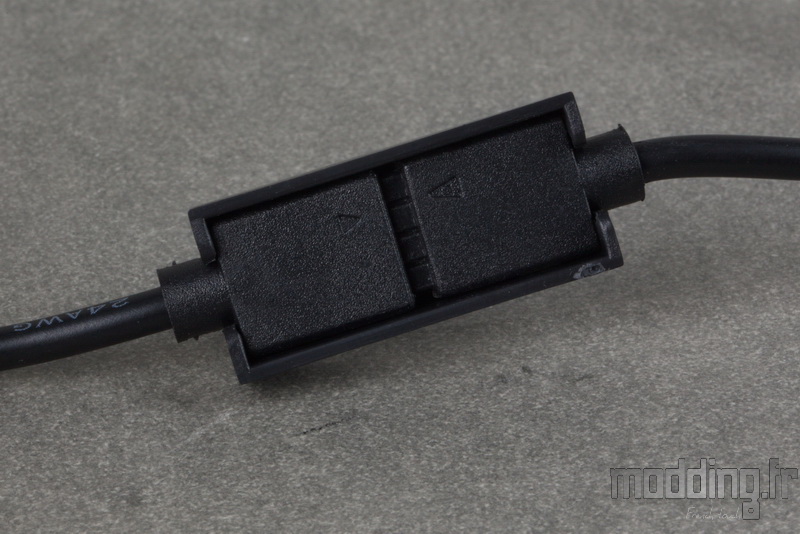

Cet accessoire sécurise le branchement de la prise ARGB femelle à la prise ARGB mâle, évitant une quelconque déconnexion.
Cooler Master propose son propre contrôleur ARGB : ARGB GEN2.
Il se présente sous la forme d’un petit boitier en plastique mesurant 85 mm sur 52 mm.
Bien que l’AIO soit dans sa version blanche, ce contrôleur ainsi que ses différents câbles demeurent noirs.
Sur sa face externe apparait le logo simplifié de la marque qui se positionne bien au centre du module. Il est associé à une LED qui affiche une lumière bleue attestant de la bonne alimentation du contrôleur.

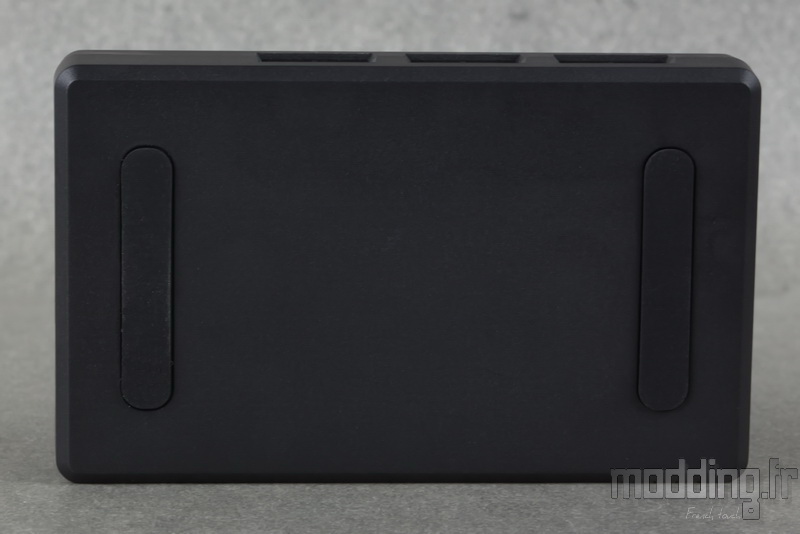

On note la présence de deux bandes en caoutchouc au dos du module.
De plus, Cooler Master intègre un système de fixation magnétique au sein de son contrôleur, ce qui permet de positionner et repositionner à notre guise le petit boitier sur l’une des parois du châssis en acier du boitier PC.
L’épaisseur est de l’ordre d’une quinzaine de millimètres.
Sur l’un des bords, nous avons trois prises ARGB 5V/D/-/G de type mâle.
Nous branchons la prise 5V/D/-/G de type femelle du câble splitter ARGB sur l’une de ces prises.
Nous avons donc deux autres prises laissées libres afin de brancher tout autre dispositif embarquant des LED ARGB.

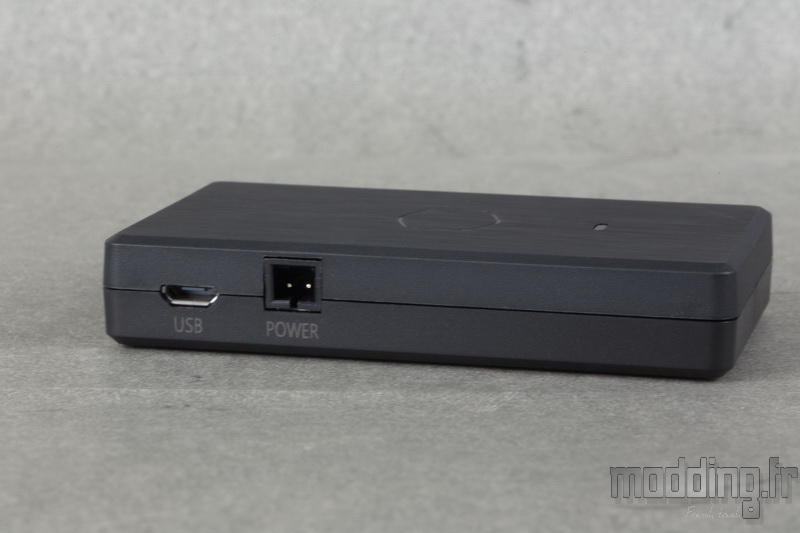

Sur le bord opposé, nous avons deux autres prises.
Comme son nom l’indique, la prise “Power” permet de connecter le câble adéquat qui dispose d’une prise Sata afin de le brancher directement sur l’alimentation de notre PC.
Ce câble mesure 450 mm.
Un détrompeur permet de ne pas inverser la polarité.

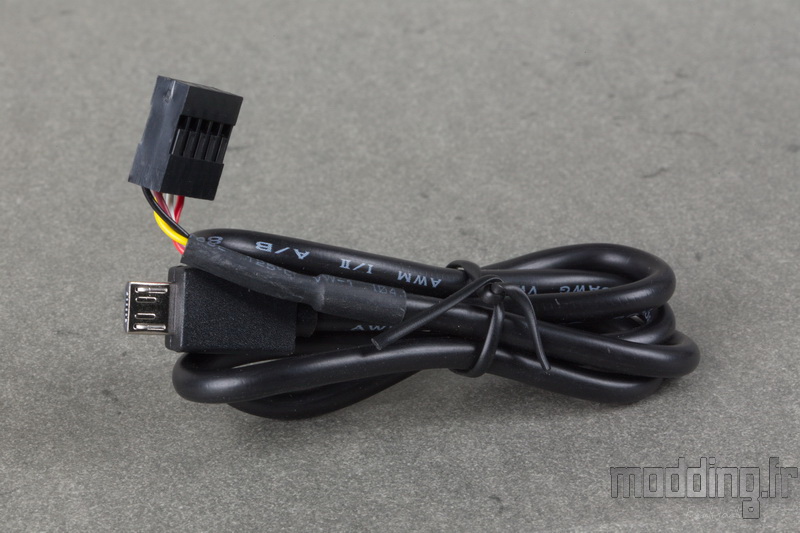

La prise “USB” permet de connecter le second câble destiné à ce contrôleur.
Il mesure 600 mm.
A l’une de ses extrémités, nous avons la prise micro-USB que l’on connecte donc sur le contrôleur ARGB.
L’extrémité opposée aboutit à une prise USB interne que l’on branche sur l’un des ports USB 2.0 interne de la carte mère.
Ainsi, la communication est rendu possible entre le logiciel MasterPlus+ de Cooler Master et le contrôleur ARGB de l’AIO.
Les spécifications :
|
MasterLiquid PL360 Flux White Edition
|
| Waterblock |
Cuivre |
| Dimensions pompe (L x P x H) |
89 x 75 x 40 |
| Vitesse de la pompe |
9600 tr/min |
| Connectique de la pompe |
4-pins (PWM) |
| Radiateur |
Aluminium (pulvérisation de peinture noir mat) |
| Dimensions radiateur |
394 x 120 x 27 mm |
| Longueur tuyaux |
400 mm |
| Compatibilité |
Intel LGA 2011 (-3) / 2066 / 1200 / 115X / 1700.
AMD AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1 |
| Garantie |
5 ans |
|
Ventilateurs PL FLUX
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
0 – 2300 tr/min (+/- 10 %) |
| Débit d’air maximal |
122.95 m3/h (72.37 CFM) |
| Pression statique maximale |
2.96 mmH2O |
| Connectique |
4 pins (PWM) |
| Type de roulement |
Loop Dynamic Bearing |
