Le All in One :
Les versions 120 et 280 se différencient par les dimensions de leur radiateur respectif.
Nous restons dans la sobriété, le jour où Bequiet! se met aux loupiote… Le noir est donc de rigueur !
Le matériau utilisé est le cuivre ! Ce qui change de l’aluminium présent sur un bon nombre d’AIO… et favorise d’autant plus le transfert de chaleur.
Le radiateur de la version 280 mesure 319 mm de long sur 144 mm de large.
Son épaisseur est portée à 30 mm.
Sa forme reste classique sans habillage ni accessoire notamment au niveau des flancs. Une discrétion absolue qui se fondra dans la pénombre du fond du boitier….
Sur l’ensemble des versions du Silent Loop, les points de fixations sont taraudés d’un pas de vis de type M3.
On remarque que les trous tombent en face d’un des tubes du radiateur….
De ce fait, la marque à mis en place une contre-plaque pour protéger ledit radiateur.

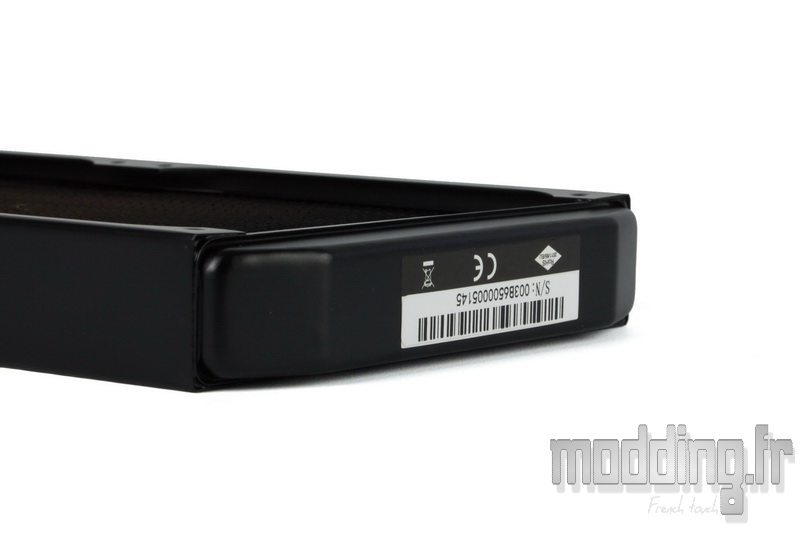

L’extrémité distale du radiateur 280 ne comporte qu’une étiquette mentionnant le numéro de série.
Les tuyaux sont sertis à deux embouts droits émergeant à la base du radiateur.
Des embouts droits qui ressemblent à une version d’embout à coiffe. Ils sont dotés d’un diamètre externe de 16 mm.
Les trous au niveau du radiateur ont un pas de vis G1/4″. Pour autant, nous n’avons pas essayé de les dévisser…

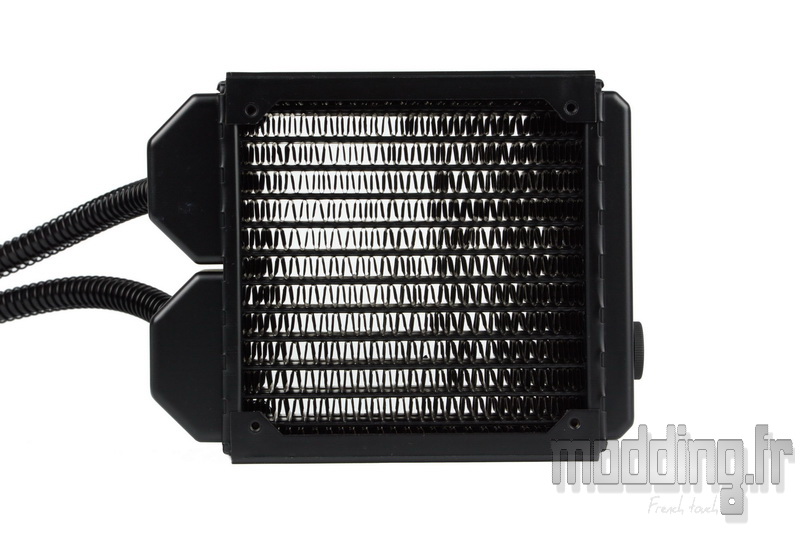

Le radiateur du Silent Loop 120 est beaucoup plus compact!
Il mesure 153 mm de long sur 128 mm de large.
Cela lui permet de prendre place un peu partout dans le boitier et ce même sur l’emplacement de la ventilation arrière.
Afin de compenser la faible surface d’échange avec la ventilation, le radiateur est doté d’une épaisseur plus conséquente avec pas moins de 45 mm.

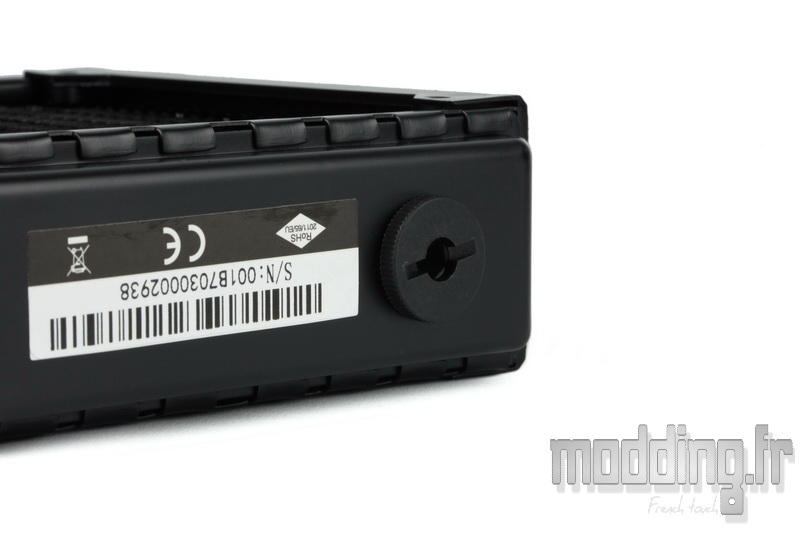

A son extrémité distale, nous retrouvons l’étiquette mentionnant le numéro de série mais on note aussi la présence d’un bouchon de vidange (ou remplissage).
Tout comme sur l’autre radiateur, la marque utilise aussi des embouts droits à coiffe.
La suite du descriptif est commune à toutes les versions du Silent Loop.
Les tuyaux mesurent 390 mm de long.
Leur diamètre externe est de 10 mm.

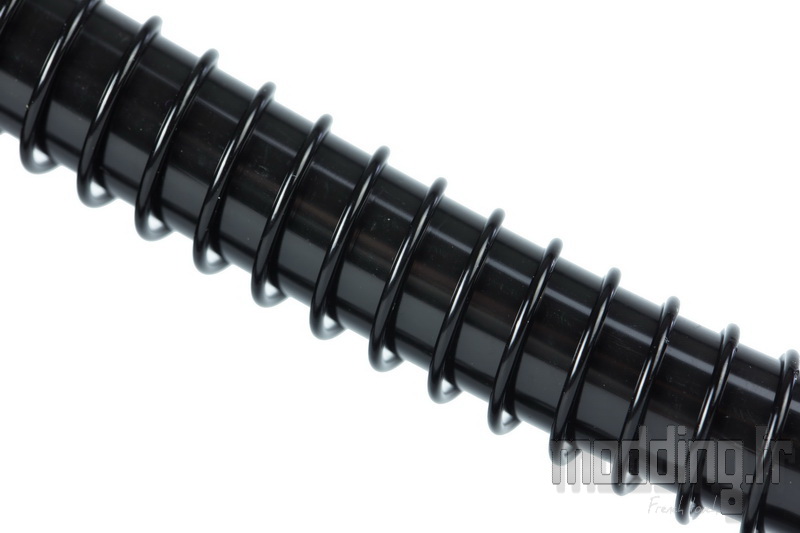

Bequiet! a choisi des tuyaux extrêmement souples! Afin d’éviter qu’ils ne se pincent sur des courbes serrées, la marque les a dotés d’un ressort anti-pincement…
L’efficacité prime sur l’esthétique mais comme ce dernier point est totalement subjectif…
Le module pompe/waterblock est de forme rectangulaire.
Il mesure 65 mm sur 71 mm.

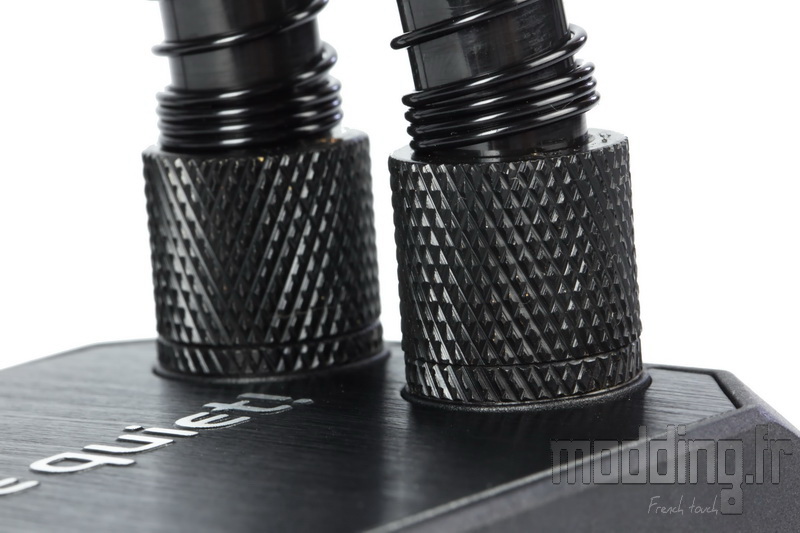

Les deux tuyaux arrivent sur la face supérieure de la pompe par le biais de deux embouts droits identiques à ceux du radiateur.
Cette face est habillée d’une plaque en aluminium noir avec un aspect brossé.
Le logo de la marque vient prendre place en son centre en lettres argentées avec un léger relief.

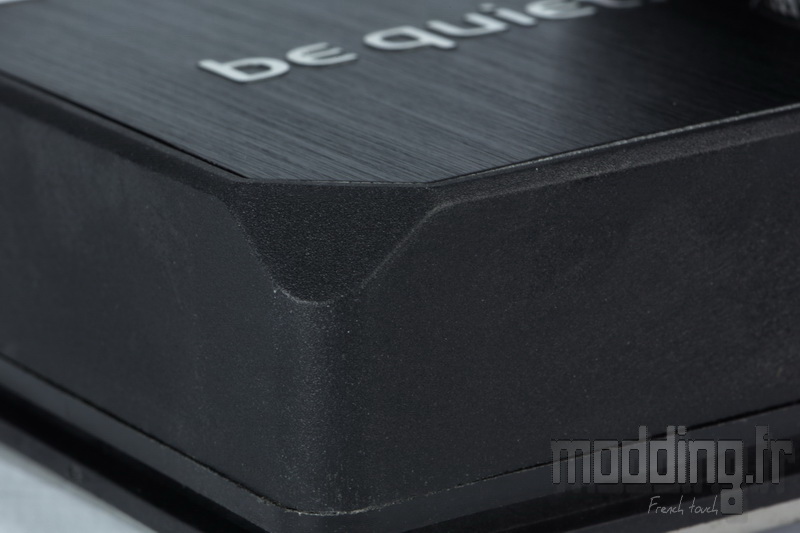

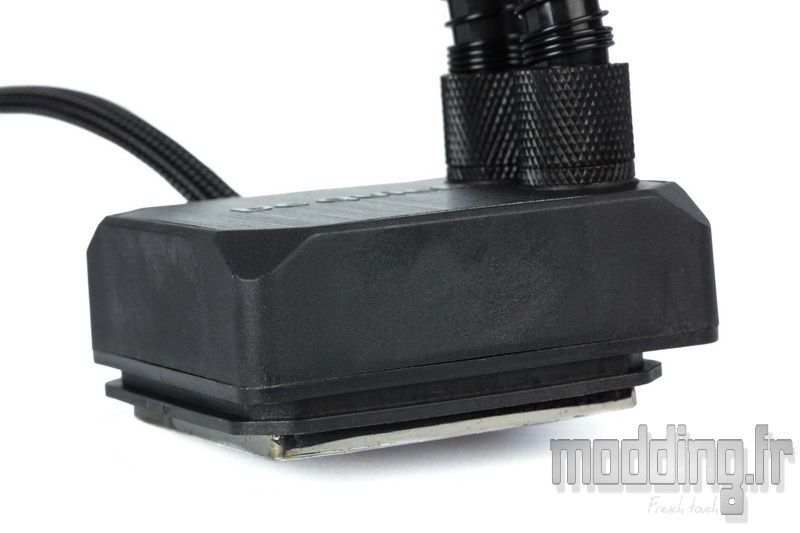

Les bords du module sont arrondis et les coins supérieurs sont biseautés pour donner un aspect un peu moins carré…
L’épaisseur totale est de 31 mm.

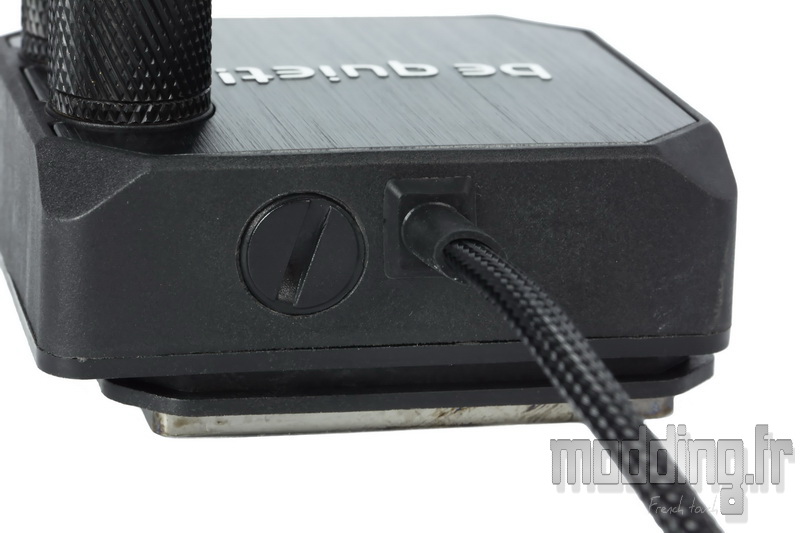

Sur l’un des bords, nous avons un bouchon doté d’une fente pour insérer un tournevis plat.
En général les AIO n’ont pas besoin de maintenance…. Il se trouve que Bequiet! suggère de remplir le système après deux ans de fonctionnement en utilisant 10 ml de liquide pour watercooling.
On retire le bouchon, on se munit d’une seringue et on injecte le supplément de liquide par l’orifice avant de refermer ce dernier.
A ses côtés, nous avons le câble d’alimentation. Son émergence est renforcée par une pièce en caoutchouc.

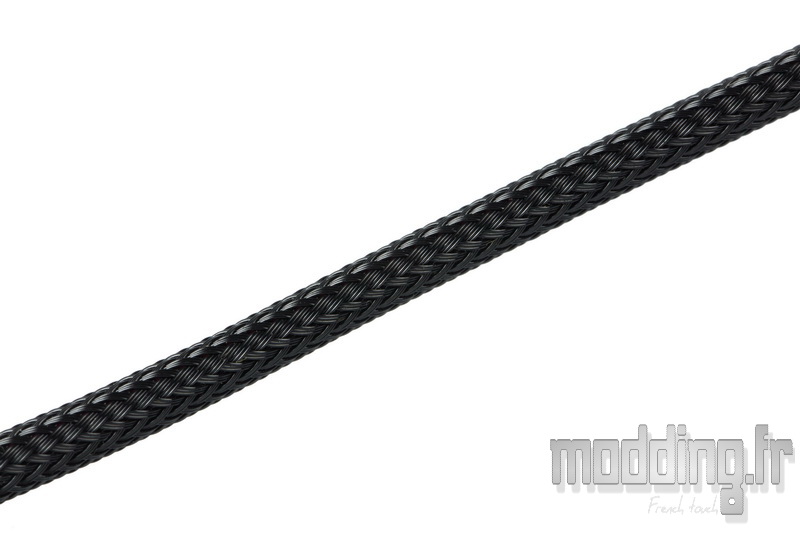

Le câble est revêtu d’une gaine tressée noire bien compacte qui cache bien la couleur bleue, noire et rouge des fils.
Il mesure 250 mm et se termine par une prise 3-pins.
La marque prend le parti d’alimenter sa pompe par le biais de la prise CPU Fan de la carte mère.
La base du waterblock est protégée par un film transparent.
Bien sûr nous suivrons les indications notées en rouge : Attention! Veuillez s’il vous plait, retirer le film avant utilisation.
Point de pâte thermique en place, la marque fournit sa propre pâte dans une seringue incluse dans le bundle.
La base est de forme carrée de 55 mm de côté avec les coins arrondis.
Elle est en cuivre dotée d’un plaquage nickel noir.

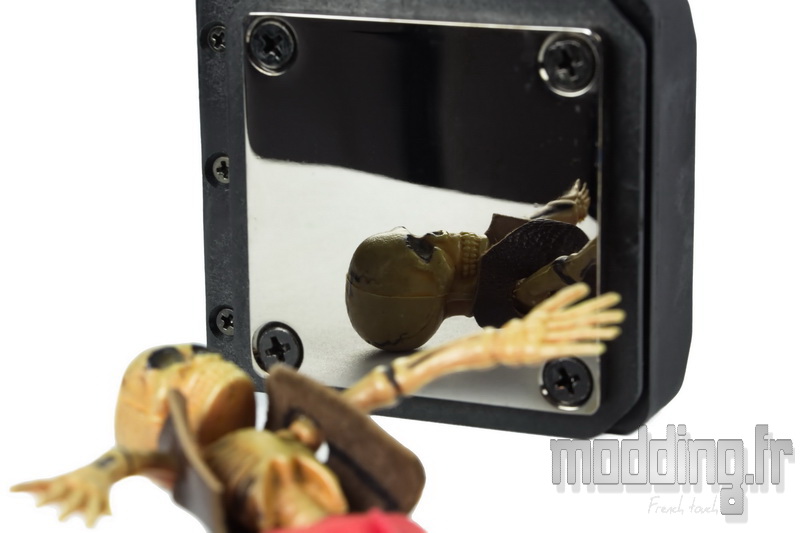

Nous avons une finition miroir et on ne manque pas de voir le reflet d’Xray qui ne s’est pas fait prier pour jouer le mannequin de service….
En collaboration avec Alphacool, Bequiet! s’est penché sur cette pompe pour qu’elle soit aussi silencieux que possible.
La marque a opté pour une pompe à flux inversé afin d’optimiser le silence de fonctionnement.
La pompe aspire le liquide froid à partir d’un compartiment extérieur. Ce liquide passe au travers du maze de la plaque en cuivre, se réchauffe et est ensuite évacué dans un second compartiment plus interne pour se diriger vers le radiateur.
La vitesse de rotation est de 2200 tr/min.
Entre le compartiment de la pompe et la base du waterblock, on note la présence d’une rainure où vient s’insérer le support de fixation.
Plus de détail dans la section suivante : le montage.
Nous utilisons les vis longues pour fixer les deux ventilateurs sur le radiateur.

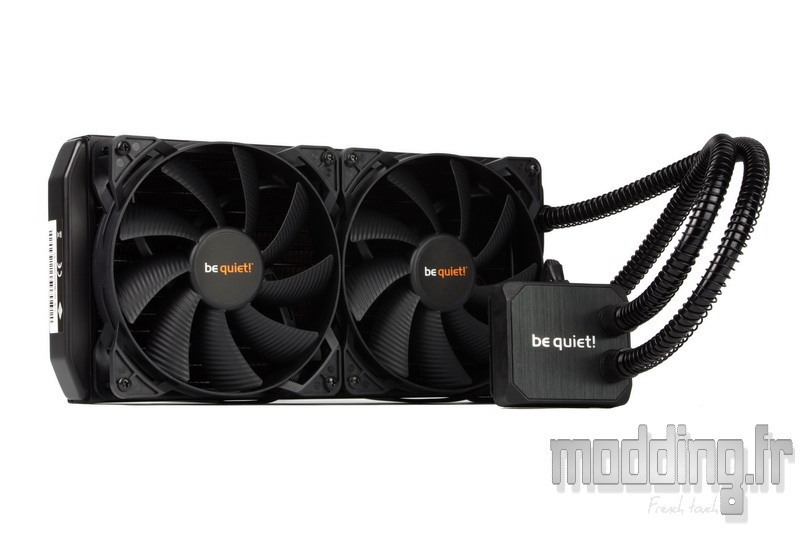

Sur le Silent Loop 280, on peut les monter sur l’une ou l’autre face dudit radiateur, un choix qui se fait en fonction du montage au niveau du boitier et du sens du flux d’air.
L’ensemble accuse un poids de 1574 g, l’épaisseur totale passe de 30 mm à 55 mm.

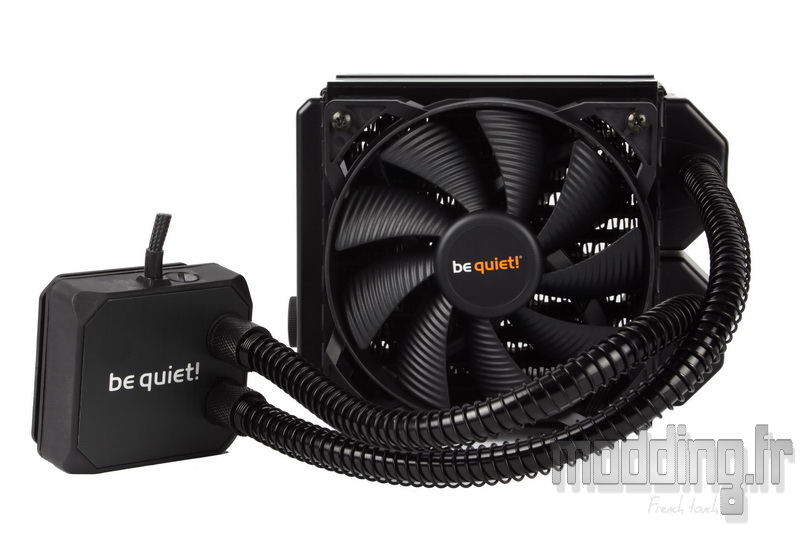

Sur le Silent Loop 120, Nous avons aussi deux ventilateurs qui sont donc montés en Push/Pull sur le radiateur 120.
À nous de choisir le sens du flux d’air par rapport à la sortie des tuyaux en fonction du montage au niveau du boitier.
L’ensemble accuse un poids de 1287 g, l’épaisseur totale passe de 45 mm à 95 mm.
