Le montage : Socket 115x
Pour le montage du module pompe/waterblock sur carte mère dotée d’un Socket Intel 115x, on se munit de la backplate dédiée Intel.
Dans un premier temps, nous retirons les protections des bandes adhésives.

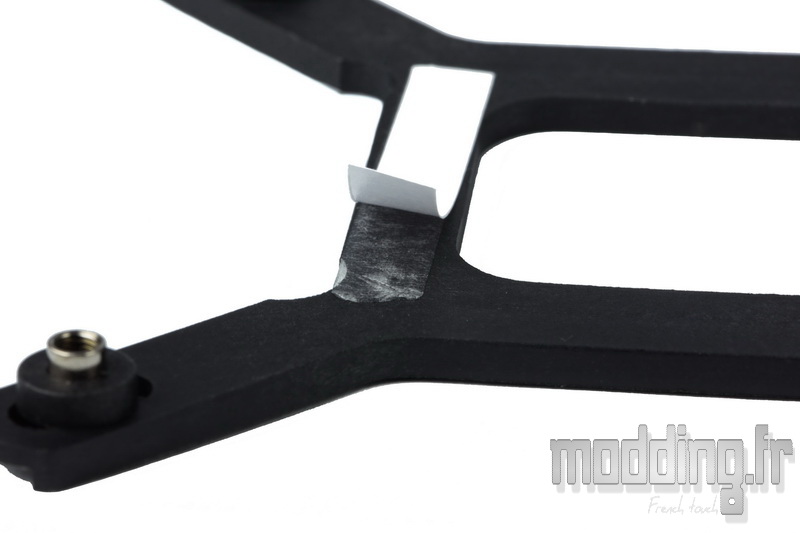

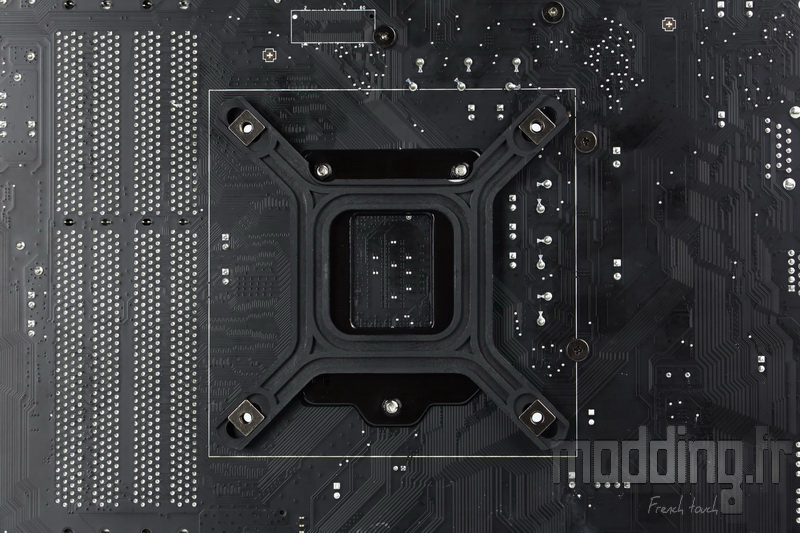

On positionne la backplate à l’arrière de la carte mère.
Attention à son orientation, l’un des bords est doté de deux encoches qui correspondent aux deux vis du Socket.
On ajuste les points de fixation pour les faire correspondre à l’entraxe des trous de la carte mère placés autour du Socket.
Sur chacun de ces points de fixation, on note la présence d’une rondelle en plastique dont l’épaisseur compense celle de la plaque arrière du Socket.
La backplate reste en place grâce à l’action des bandes adhésives.
Nous retournons la carte mère.

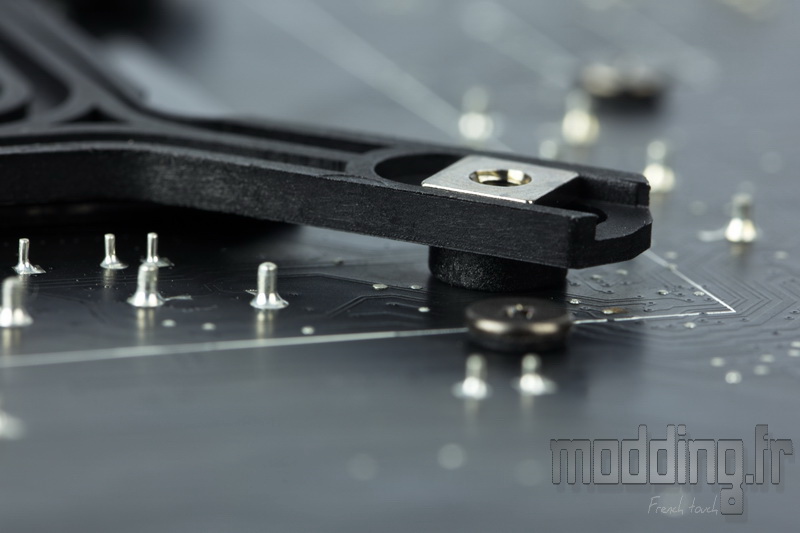

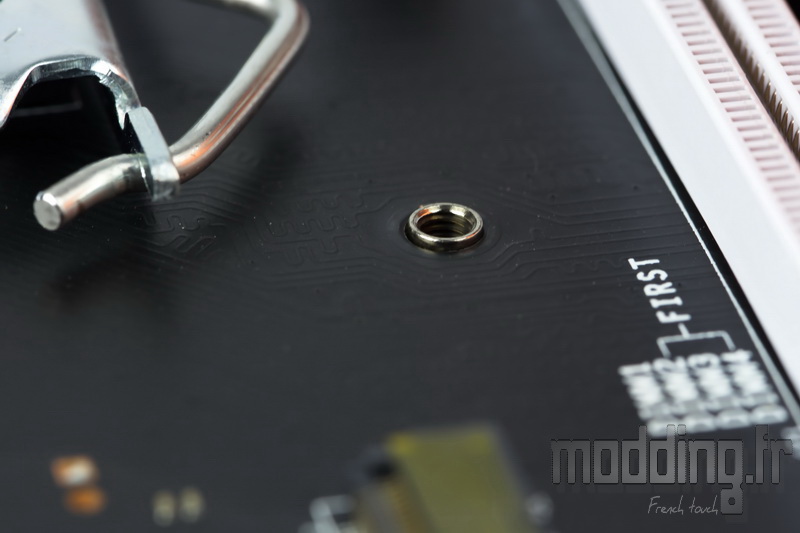

Nous vérifions que les points de fixations passent bien au travers du PCB.
A ce stade, la marque change son principe de montage en se passant des entretoises présentes sur la plupart des AIO.
Nous passons ensuite au montage du support de fixation.
Comme nous l’avons vu dans le bundle, il est en deux parties.
A chaque extrémité, nous avons une encoche. L’une d’elle étant le négatif de son homologue présente sur la seconde partie, on prête donc attention au sens de montage des demi-plaques.
On glisse chacune d’elle dans la rainure se situant au niveau du module.

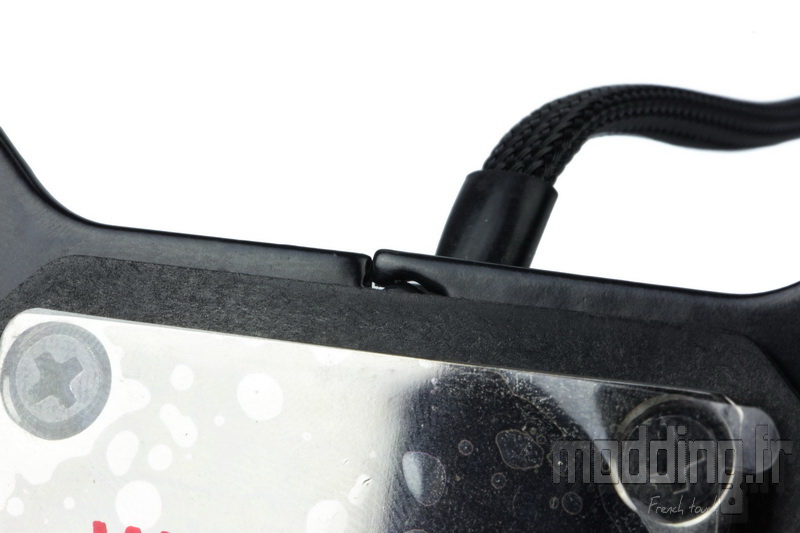

Autant vous le dire de suite, cette partie du montage n’est pas évidente surtout pour que les deux demi plaques se clipsent entre elles…. Il faut bien forcer…
Il faut que les deux encoches soient bien alignées comme sur cette photo.
Une fois le support en place, nous nous munissons des vis de montage spécifiques.
On y glisse d’abord le ressort puis la rondelle en acier.
On enfile le tout au travers d’une des ouvertures du support.

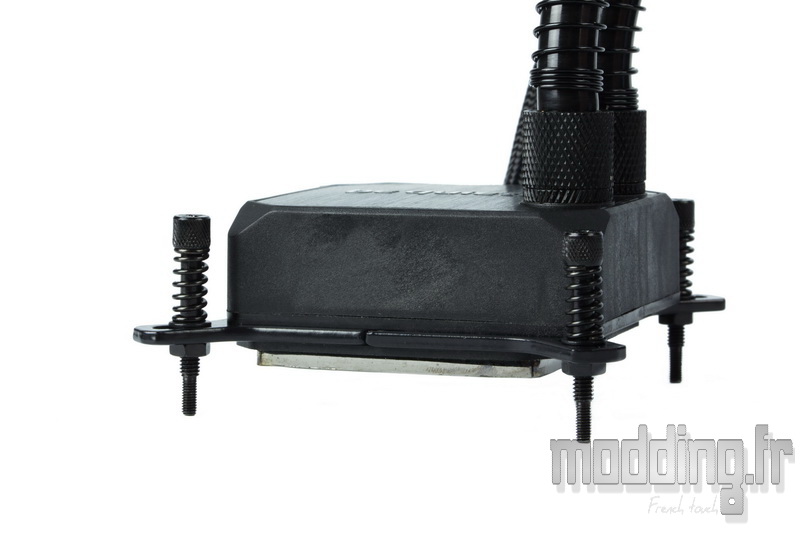

Nous avons remarqué que ces vis comportent deux pas de vis de diamètre différent…. En fait nous allons assurer leur fixation à l’aide d’un écrou comme on peut le voir sur la photo.
On positionne l’écrou jusqu’à ce que le ressort soit en contact avec la plaque support.
On répète l’opération pour chacune des autres vis.

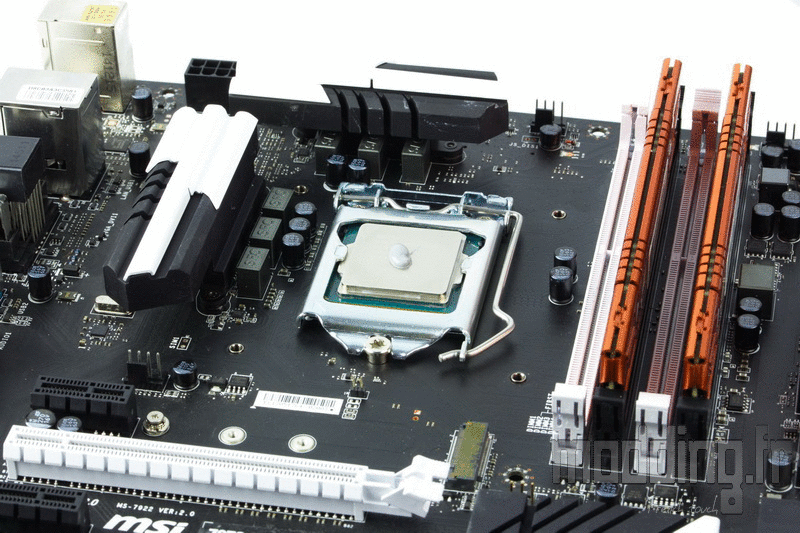

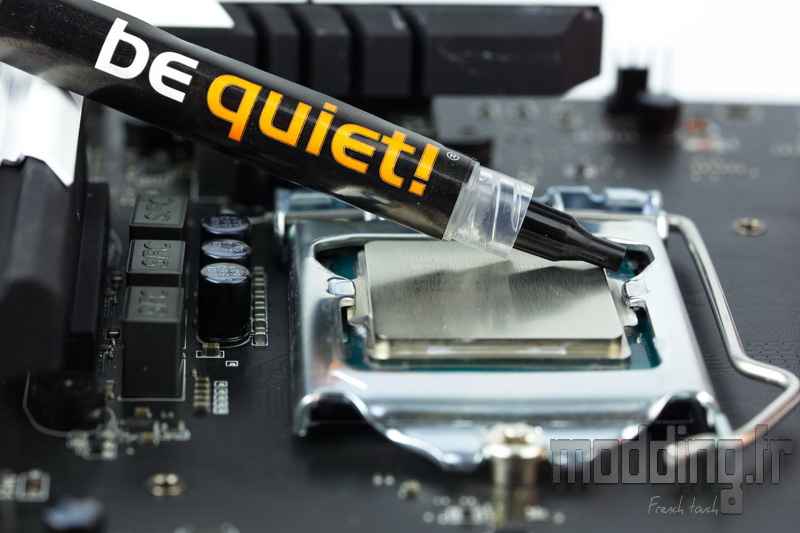

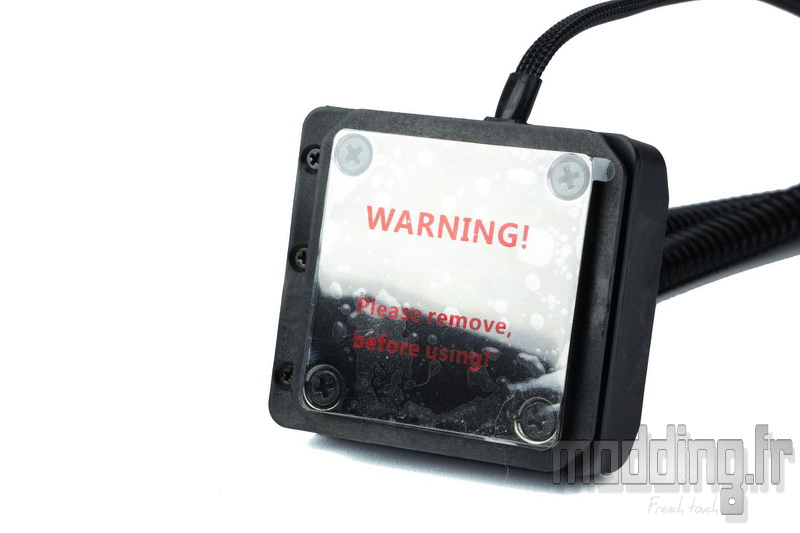

On met en place la pâte thermique.
On vous laisse le choix de la méthode : grain de riz qui se fait éclater par la pression du bloc ou étalement au préalable de la pâte sur le cpu.
On place le bloc sur le cpu de façon à ce que les vis viennent en face des points de fixation de la backplate.
Pour cela on ajuste leur position sur les ouvertures du kit d’assemblage.
On maintient bloc en place.
Dans le même temps, nous commençons à visser les vis petit à petit et tour à tour en adoptant un schéma en croix de façon à ce que la base du waterblock reste parallèle au CPU.
De par l’absence d’entretoise… Nous n’avons pas de point de butée quant au serrage des vis de montage….
Comme dirait notre grand-mère quand on lui demande conseil sur une recette de cuisine : “Oh bien tu vois! mais ni trop ni pas assez …. juste ce qu’il faut….”
On respecte, autant que ce peut à donner, le même nombre de tour à chaque vis pour bien repartir la pression du bloc sur le processeur.

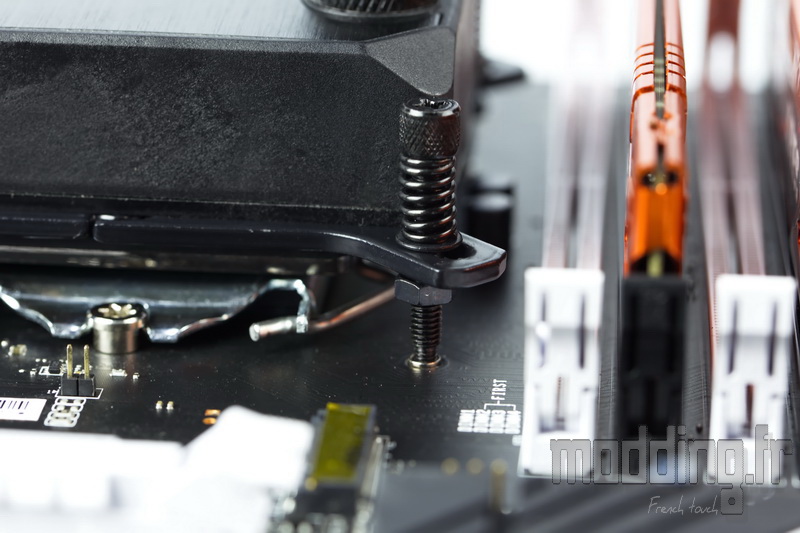

En pratique, nous avons serré à fond et dévissé d’un demi-tour.
Ne reste alors plus qu’à brancher le câble d’alimentation de la pompe sur la prise CPU Fan de la carte mère.
Nous utilisons l’adaptateur en Y pour joindre les prises 4-pins des deux ventilateurs pour ensuite le brancher sur une prise 4-pins de la carte mère, de préférence la seconde prise CPU Fan si celle-ci est présente (ou 3-pins à défaut…).
Les tuyaux ont une longueur confortable pour faciliter la mise en place du radiateur au sein du boitier.
De plus ils sont vraiment bien plus souples que les autres AIO testés.
Chez Bequiet! le Silent Loop n’est pas assujetti à un logiciel tiers, c’est du plug & play.
Ne pas s’attendre à la présence d’une petite lumière venant éclairer le logo où je ne sais quoi… La marque a mis un certain temps avant de sortir son propre AIO alors pour ce qui est du rétroéclairage…
