Les caractéristiques :

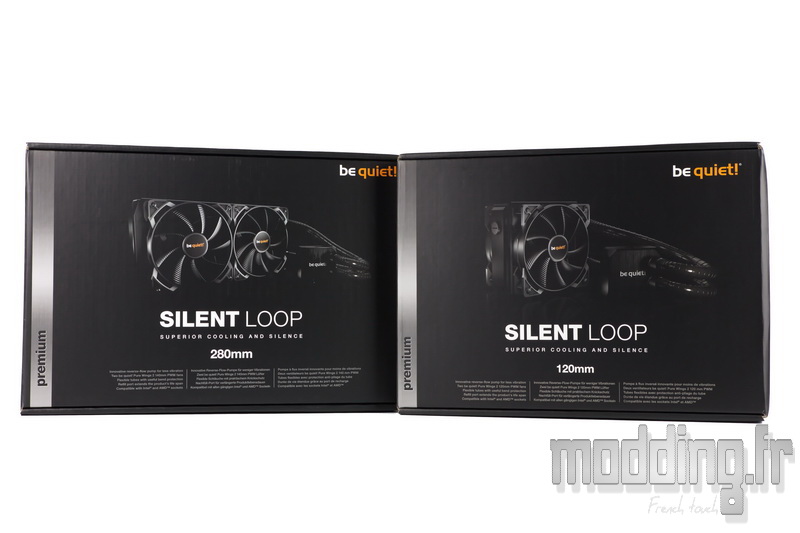

Que ce soit le modèle 120 ou 280 qui sont à l’opposé l’un de l’autre en terme de dimensions, la taille de leur boite n’est que peu différente.
Le design de la boite lui ne change pas : fond noir avec sa bande grise sur le côté qui identifie le niveau de gamme du produit.
Nous avons la photo de l’AIO avec ses deux ventilateurs qui se place au-dessus du nom du modèle et du type du radiateur.
Quelques lignes mettent en avant les principales caractéristiques.
En haut à droite prend place le logo de la marque qui apporte sa touche de couleur orange…

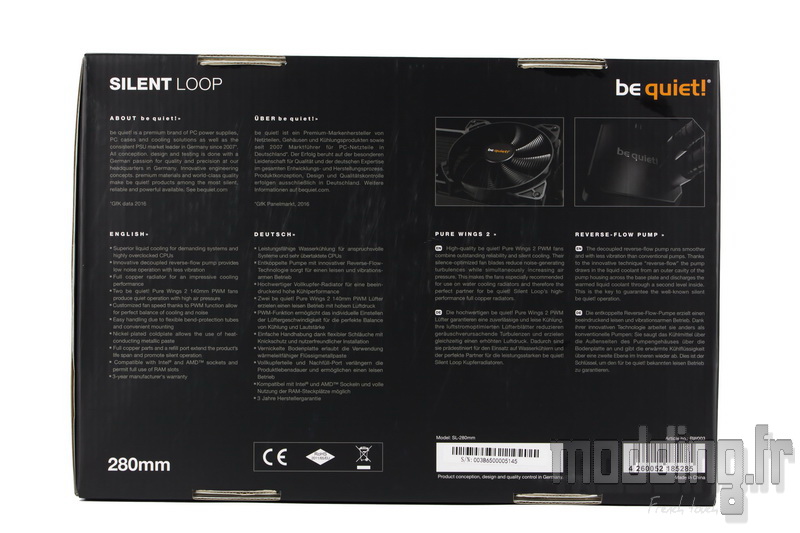

Au dos de la boite, on reprend en détail les caractéristiques du ventilateur Pure Wings 2, qui équipe toutes les versions, et de la pompe du Silent Loop avec photos à l’appui.
On s’étend un peu plus sur les caractéristiques générales avec une traduction en anglais et en allemand….

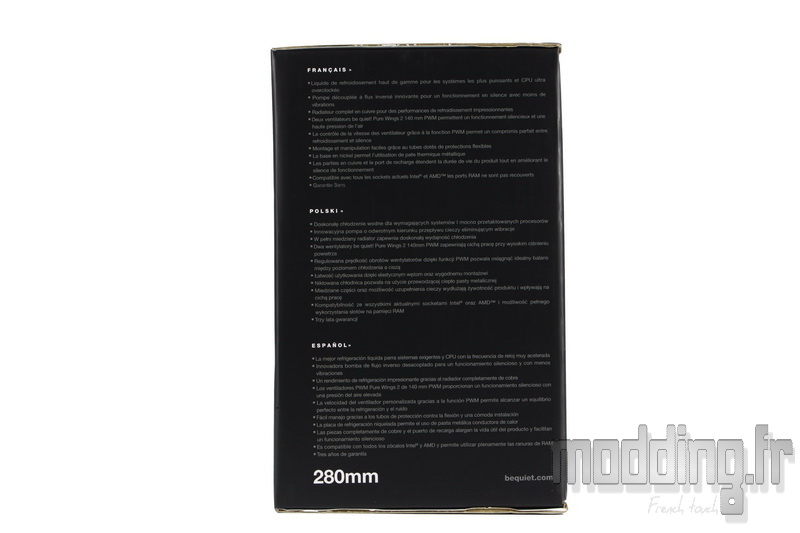

…. Les autres traductions dont le français sont reportées sur le coté du carton.

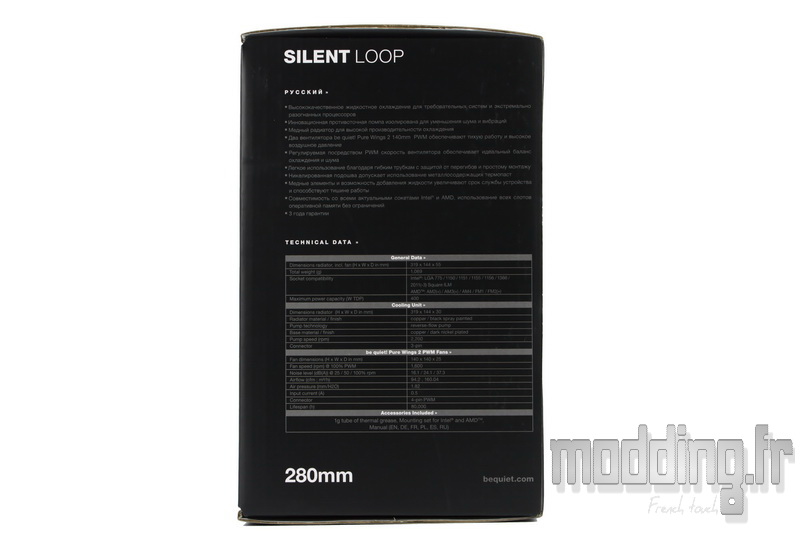

Le coté opposé dévoile les spécifications sous forme de tableau.
Le nom du modèle ainsi que la version sont retranscrits sur les bords du carton.

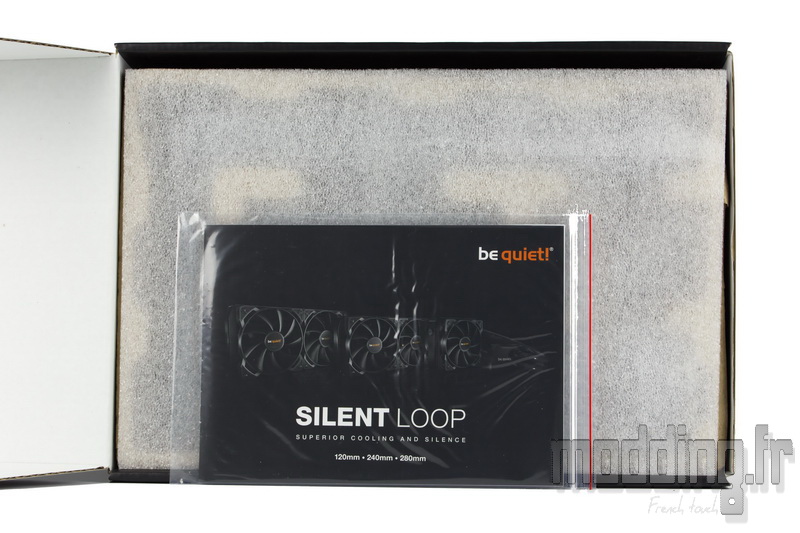

En ouvrant la boite, nous tombons sur le manuel d’utilisation placé dans une pochette plastique zippée et une fine plaque en mousse expansée blanche qui vient recouvrir les différents éléments de l’AIO.

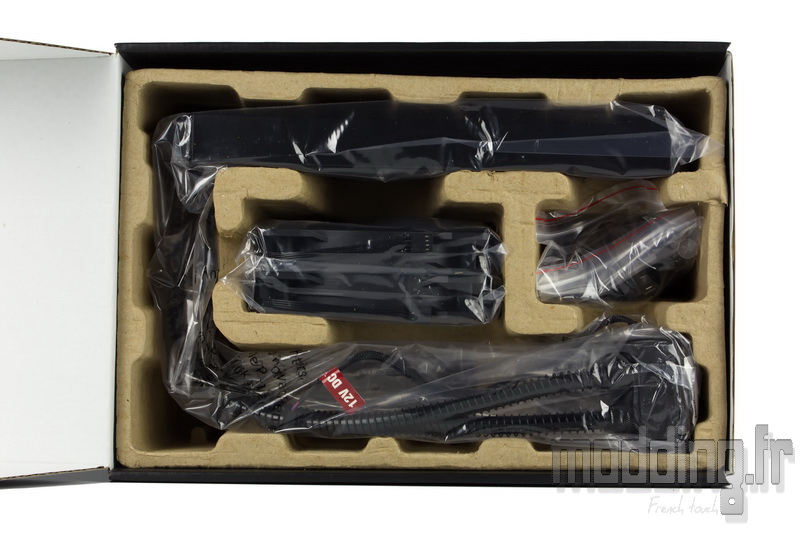

Ces éléments sont bien rangés dans un panier en carton compartimenté pour que tout ce beau monde reste bien en place pendant le transport.
Chaque pièce est enveloppée dans un emballage en plastique afin de les mettre à l’abri de la poussière.

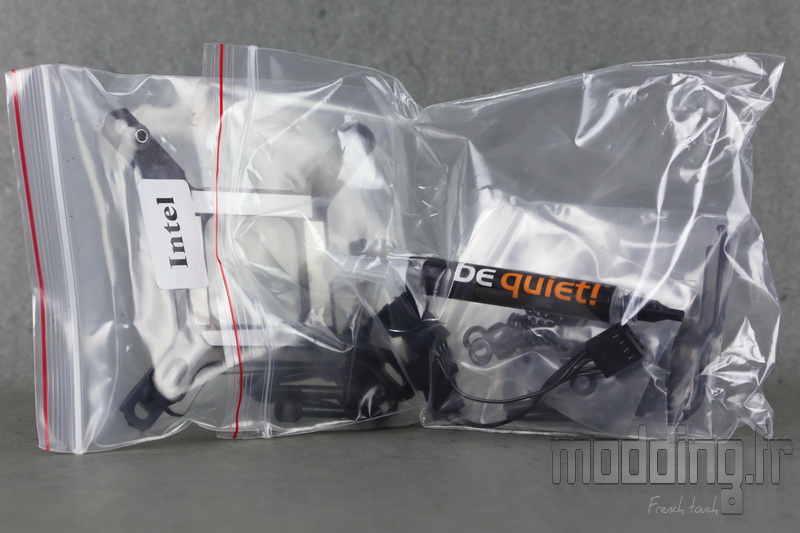

Le bundle est réuni dans un même et grand sachet zippé.

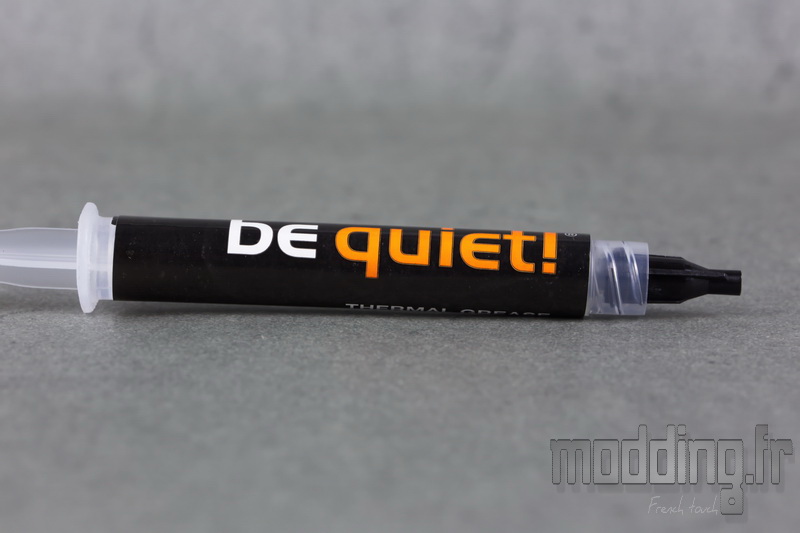

Nous avons une seringue de pâte thermique propre à la marque.

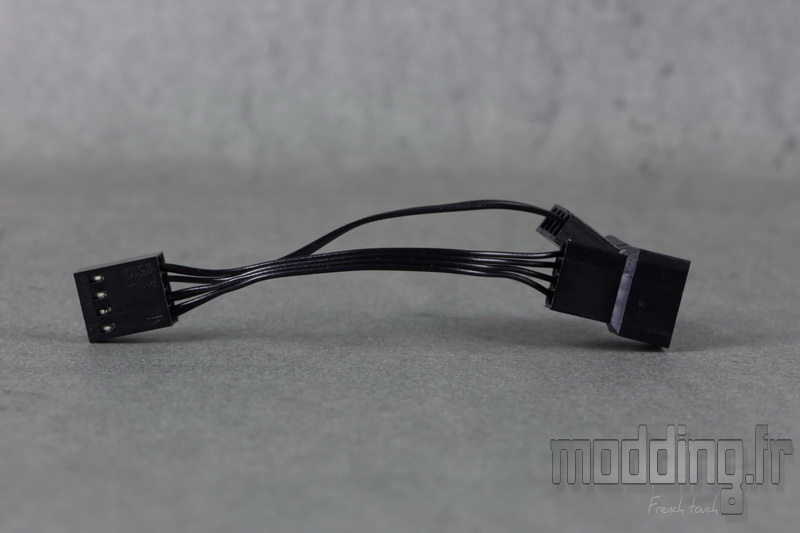

Comme sur chaque version, nous avons deux ventilateurs, du coup la marque fournit le câble en Y pour un branchement unique sur la même prise Fan de la carte mère.

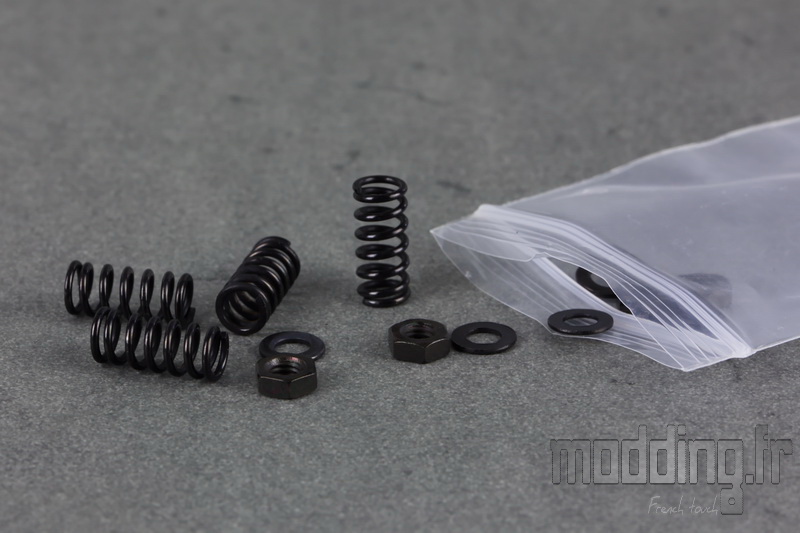

Nous trouvons un sachet contenant un jeu de 4 ressorts, écrous et rondelles pour le montage des vis de fixation du module pompe/waterblock.

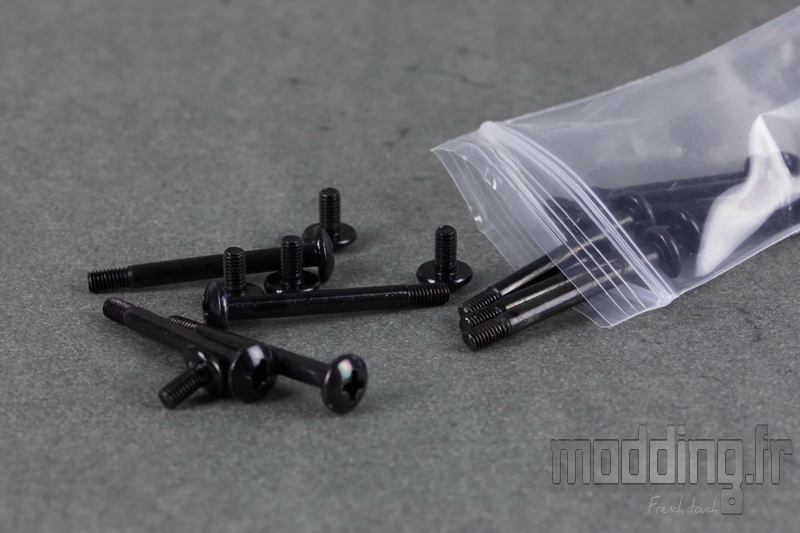

Un autre sachet contient deux types de vis M3 qui se différencient par leur longueur ; les plus petites permettent de fixer le radiateur directement sur la paroi du boitier et les plus longues prennent en charge les ventilateurs.

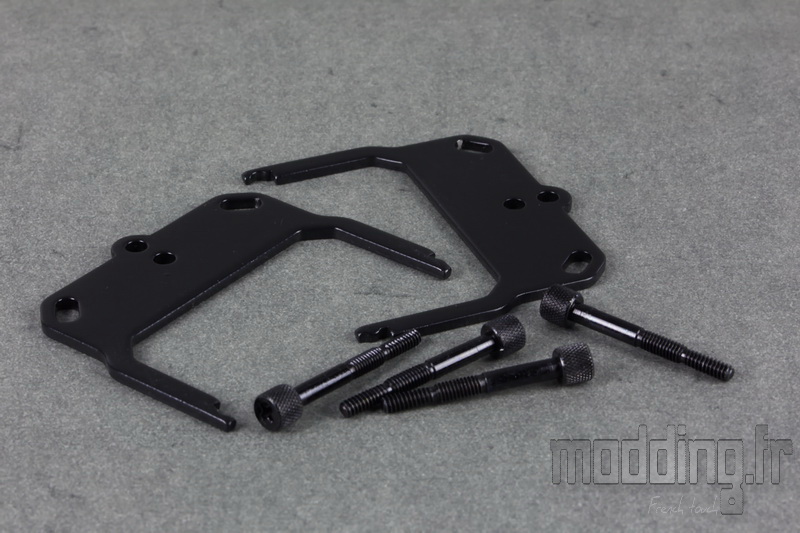

Le kit de fixation du Socket AMD.
Bequiet! prend en compte le nouveau Socket AM4. Pour ceux qui n’ont pas le kit compatible, une simple demande à Bequiet! France permet de recevoir gratuitement le module adéquat.

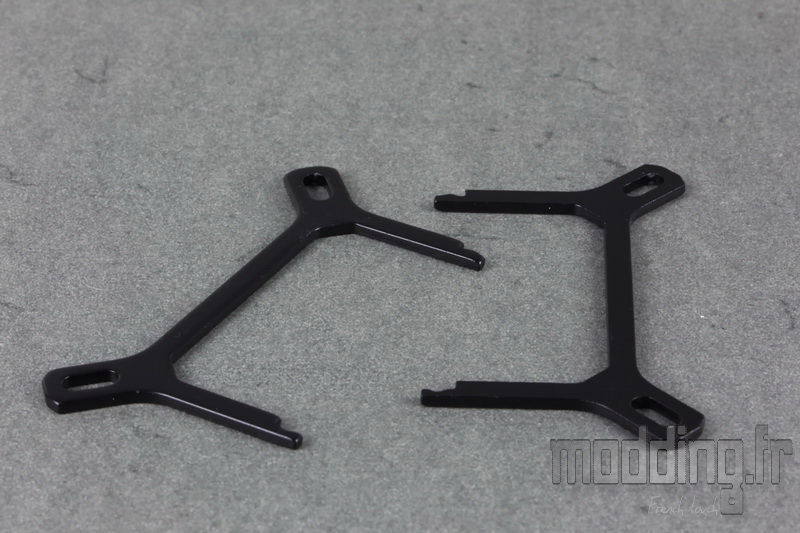

Le kit de fixation spécifique au Socket Intel.

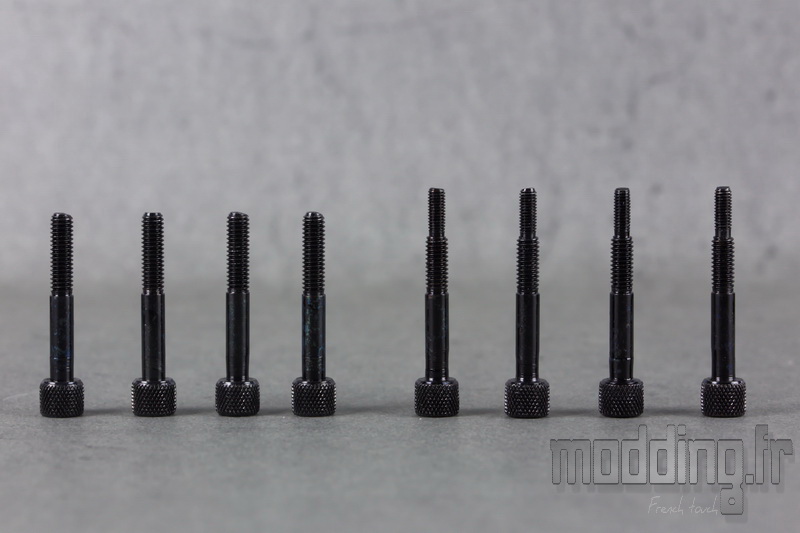

Nous avons deux jeux de vis.
Les plus à gauche sont destinées au montage sur Socket 2011(-3).

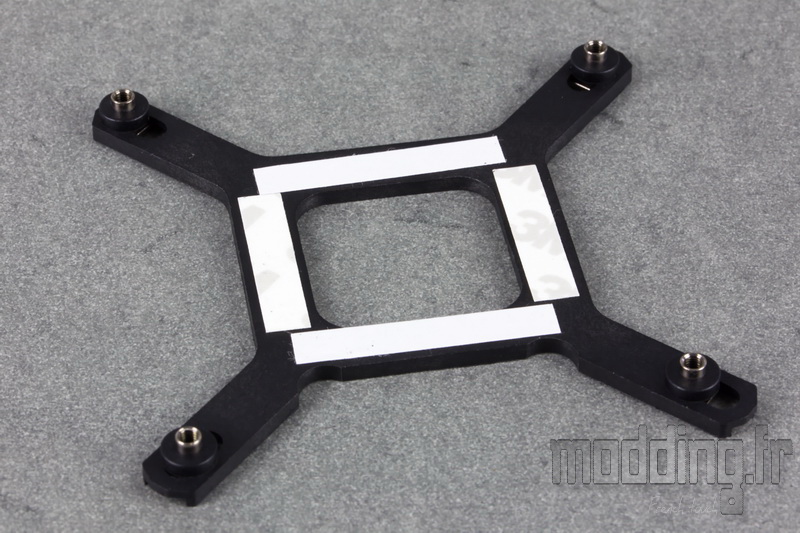

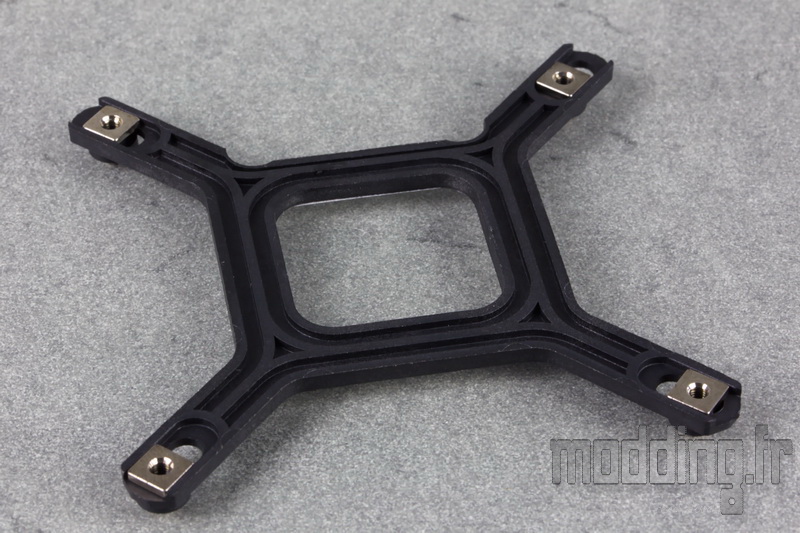

On termine par la backplate propre au Socket Intel et plus précisément le 775, 1366 et 115x.
Elle est constituée de “plastique” renforcé de fibre de verre.
Nous avons quatre bandes adhésives sur sa face interne pour la fixer à l’arrière du Socket comme nous allons le voir dans la section montage.

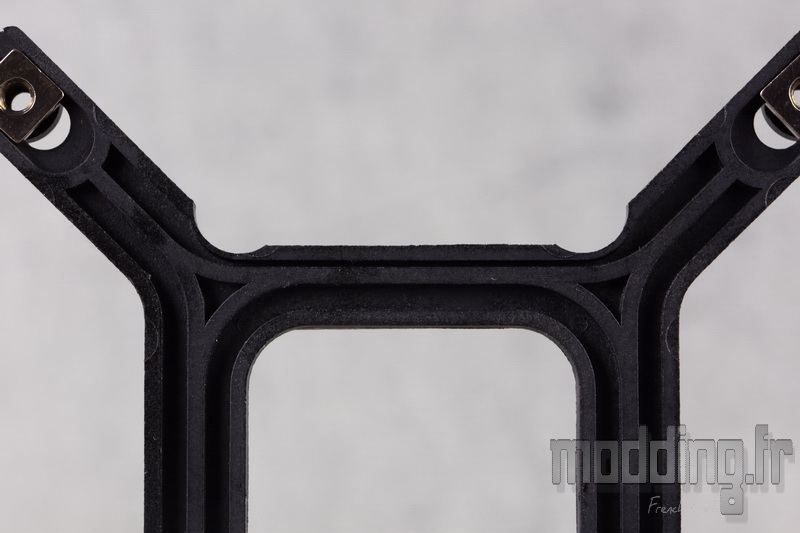

On remarque la présence de deux encoches sur l’un des bords de la backplate qui correspondent aux vis du Socket, ce qui induit un sens de montage pour cette backplate.

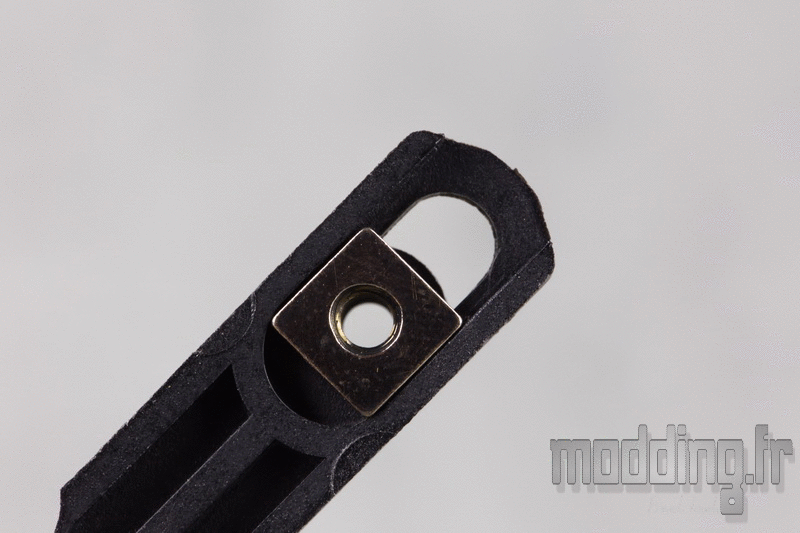

Afin d’être compatible aux différents entraxes des Sockets 775, 1366 et 115x, la marque opte pour un point de fixation mobile plutôt que plusieurs trous.

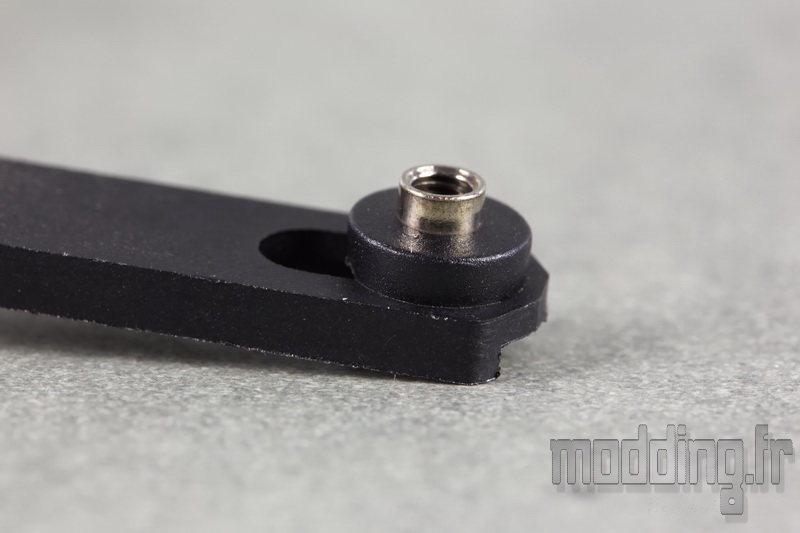

Point de fixation monté sur rondelle pour :
- un : maintenir en place ce pas de vis.
- deux : prémunir le contact avec le PCB de la carte mère.
Les spécifications :
|
Silent Loop 120
|
Silent Loop 280
|
| Waterblock |
Cuivre (Plaqué nickel noir)
|
| Dimensions Waterblock |
65 x 71 x 31 mm
|
| Vitesse de la pompe |
2200 tr/min
|
| Radiateur |
Cuivre (pulvérisation de peinture noire)
|
| Dimensions radiateur |
153 x 128 x 45 mm |
319 x 144 x 30 mm |
| Puissance maximum (TDP) |
270 W |
400 W |
| Longueur tuyaux |
390 mm
|
| Poids total |
1287 g |
1574 g |
| Compatibilité |
Intel LGA 2011 (-3) / 1366 / 115X (1150-1155-1156) / 775
AMD AM2 (+), AM3 (+), AM4, FM1, FM2 (+).
|
|
Pure Wings 2 120
|
Pure Wings 2 140
|
| Dimensions |
120 x 120 x 25 mm |
140 x 140 x 25 mm |
| Vitesse de rotation Max |
2000 tr/min |
1600 tr/min |
| Connectique |
4 pins (PWM)
|
| Débit d’air Max |
65.51 CFM soit 111.3 m3/h |
94.2 CFM soit 160 m3/h |
| Pression Statique Max |
2.23 mm H2O |
1.82 mm H2O |
| Longueur câble |
450 mm
|
