Les caractéristiques :
Le packaging reprend le design classique de be quiet!, avec un fond noir sur lequel, sous un léger éclairage destiné à créer du contraste, apparaît le Pure Loop 3. Le produit est mis en valeur dans une orientation qui laisse voir à la fois ses ventilateurs montés sur le radiateur et le dessus de la pompe.
Dans l’angle supérieur droit, le logo de la marque ajoute sa touche orangée caractéristique, tandis que le nom du modèle s’affiche en bas de la boîte, en lettres blanches, accompagné de la mention de la taille du radiateur.
Le Pure Loop 3 est proposé en 360, 280 et 240 mm dans sa version classique. En revanche, la version LX se limite aux formats 360 et 240 mm, sans que l’on puisse vraiment en expliquer la raison, d’autant qu’il existe bien des ventilateurs Light Wings LX en 120 mm comme en 140 mm.
Au dos de la boîte, be quiet! présente les principales caractéristiques du Pure Loop 3, illustrées par des photos.
Tandis que les autres faces reprennent le logo de la marque ainsi que le nom du produit, l’une des extrémités de la boîte propose quant à elle un récapitulatif consacré à be quiet!.

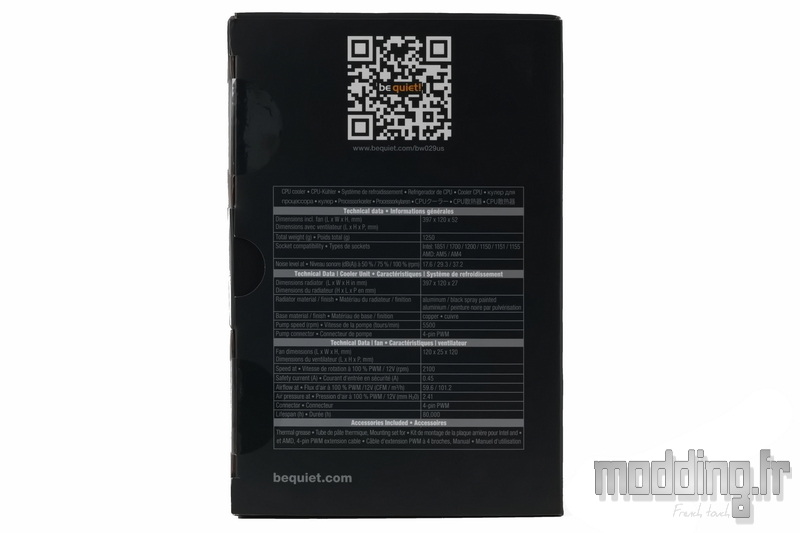

Sur l’extrémité opposée, on retrouve un tableau récapitulatif des spécifications techniques de l’AIO, permettant d’avoir un aperçu rapide et complet des caractéristiques du Pure Loop 3.

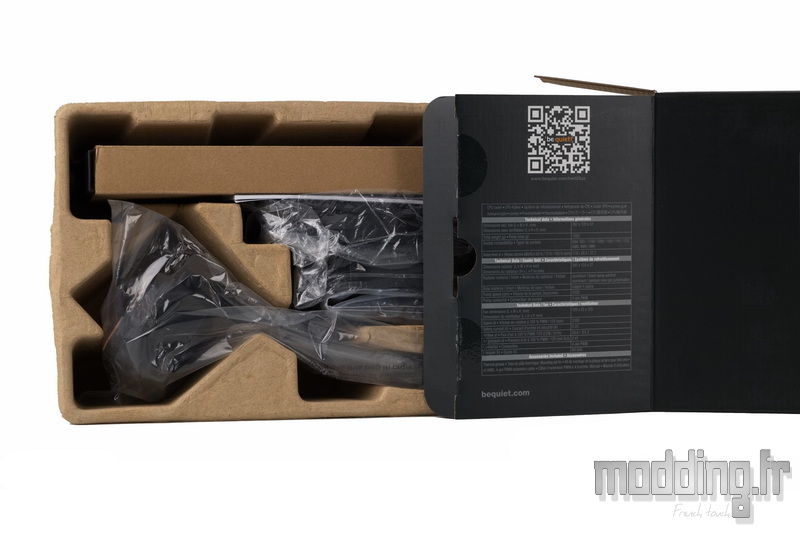

L’ensemble des éléments est soigneusement disposé dans un panier en carton compartimenté, garantissant une protection optimale durant le transport.
Chaque pièce est en outre emballée individuellement dans un film plastique afin de la préserver de la poussière et des petites rayures.
Le radiateur, plus sensible, profite d’une attention particulière puisqu’il est glissé dans un étui cartonné dédié, protégeant efficacement ses fines ailettes contre toute déformation.
On retrouve également le guide d’utilisation, présenté avec une couverture en papier glacé.
Le manuel se présente sous la forme d’un livret complet, dont les explications sont traduites en plusieurs langues, y compris en français.

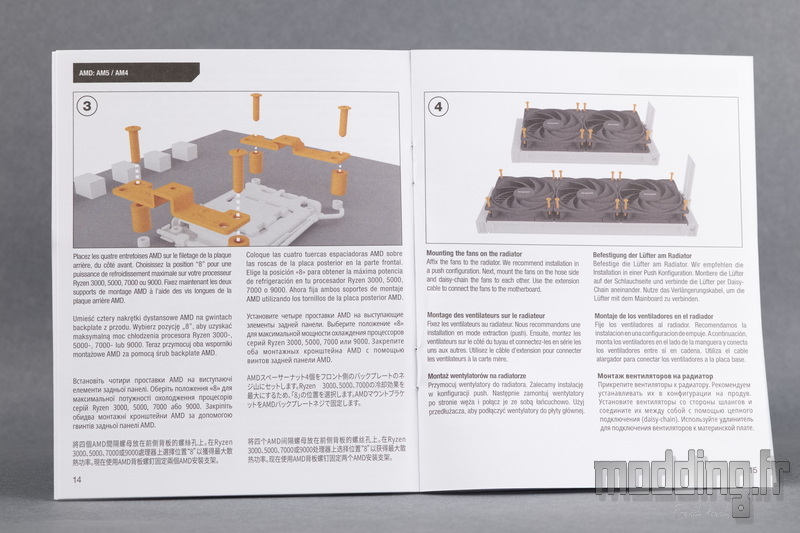

Les schémas de montage sont particulièrement clairs : ils détaillent chaque étape avec précision, au point que l’on pourrait presque se passer des descriptions écrites pour suivre la procédure.
Les accessoires nécessaires sont facilement identifiables, mis en évidence par une teinte orangée qui attire immédiatement l’œil et facilite la compréhension.
Les divers accessoires nécessaires au montage du Pure Loop 3 sont répartis dans des sachets distincts, en fonction de la marque du socket.
be quiet! ne modifie pas son système de fixation de la pompe sur le processeur. Alors que la majorité des marques adoptent une solution à quatre points d’ancrage, la firme allemande reste fidèle à son dispositif reposant sur deux points seulement.
Les accessoires fournis sont donc identiques à ceux déjà détaillés lors de notre test du Light Loop, avec une finition entièrement noire pour l’ensemble des pièces.

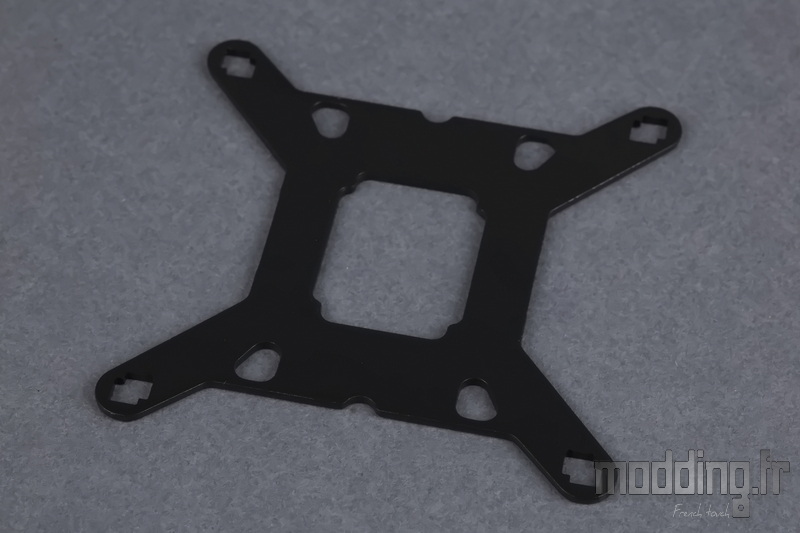

Pour les sockets Intel, on retrouve une backplate en acier. Chacune de ses branches comporte deux ouvertures carrées partiellement superposées.
- L’orifice externe correspond à l’entraxe du socket LGA 1700/1851.
- L’orifice interne est destiné aux sockets LGA 115x et 1200.

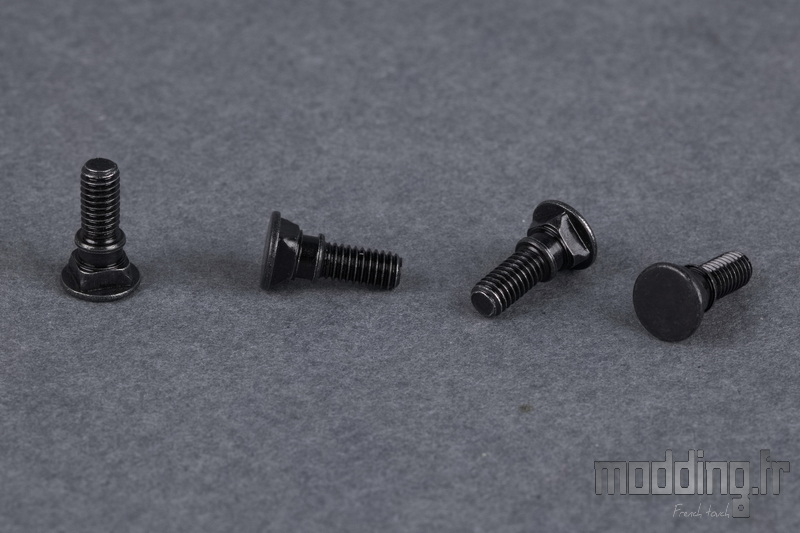

Quatre vis se fixent sur cette backplate.
Elles possèdent une empreinte carrée qui s’adapte aux ouvertures de même forme situées aux extrémités de la backplate.

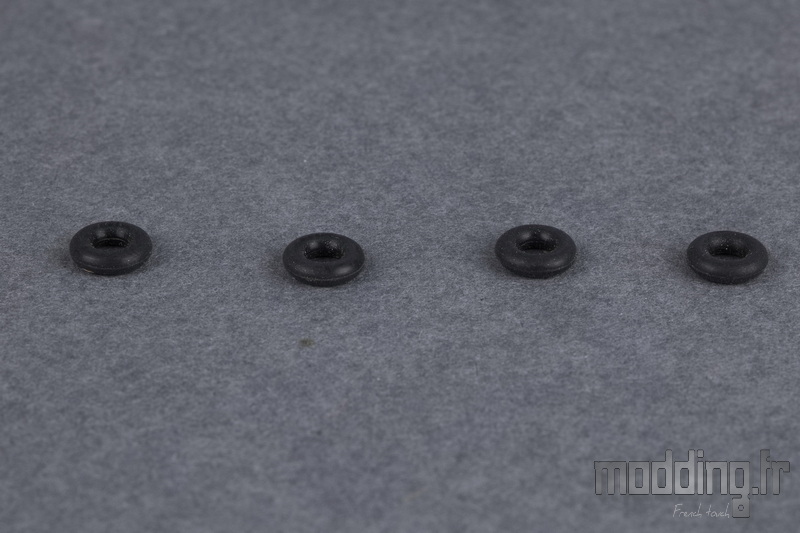

Nous disposons de quatre joints toriques en caoutchouc.
En plus de l’empreinte carrée, on observe également une gorge où se place le joint torique.
Ces joints assurent non seulement le maintien des vis sur la backplate, mais ils se glissent aussi entre l’acier de celle-ci et le PCB de la carte mère.
On retrouve également les quatre entretoises spécifiques aux sockets Intel.
Chaque entretoise dispose d’une rondelle noire fixée à l’une des extrémités, garantissant un appui sûr et sans risque de marquer le PCB de la carte mère.
À l’autre extrémité, une empreinte cruciforme a été prévue : elle permet un ajustement précis à l’aide d’un tournevis, pratique dans le cas où la présence des dissipateurs de la carte mère rendrait difficile un serrage uniquement à la main.
Les platines de fixation destinées aux sockets Intel disposent, à chaque extrémité, de deux orifices qui se juxtaposent légèrement.
Le premier est réservé au socket LGA 1700/1851, tandis que le second correspond aux sockets LGA 115x/1200.

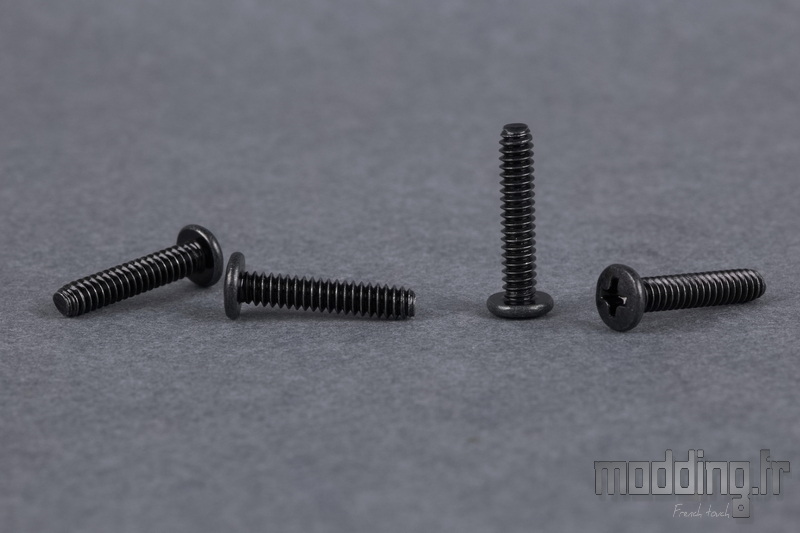

L’assemblage des platines sur les entretoises est assuré par quatre petites vis, venant verrouiller l’ensemble de manière simple et efficace.
Un autre sachet regroupe les accessoires dédiés aux sockets AMD, compatibles avec les plateformes AM5 et AM4.

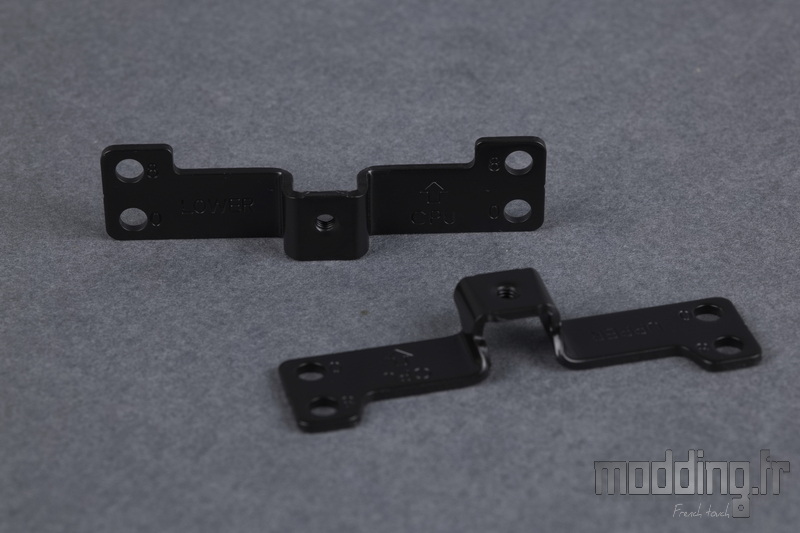

On y retrouve notamment les deux platines de fixation spécifiques à ces sockets.
À l’image de ce que propose déjà Noctua, be quiet! fournit désormais un dispositif de montage ajustable permettant de décaler le waterblock de 8 mm vers le bas du processeur.
Ce décalage de 8 mm améliore le contact du waterblock avec les CCD, une zone critique des processeurs Ryzen des séries 7000 et 9000. Il en résulte une baisse notable de la température du CPU, pouvant atteindre jusqu’à 4,5 °C.
Les orifices sans décalage (“0”) sont, quant à eux, prévus pour les processeurs AM4 ainsi que pour les Ryzen série 8000, dont le point chaud se situe de manière centrale. Le décalage de 8 mm est donc spécifiquement recommandé pour les processeurs Ryzen 7000 et 9000.
Avant de procéder à l’installation des platines de montage AMD, il est nécessaire de retirer le dispositif de retenue en plastique fixé d’origine au socket.

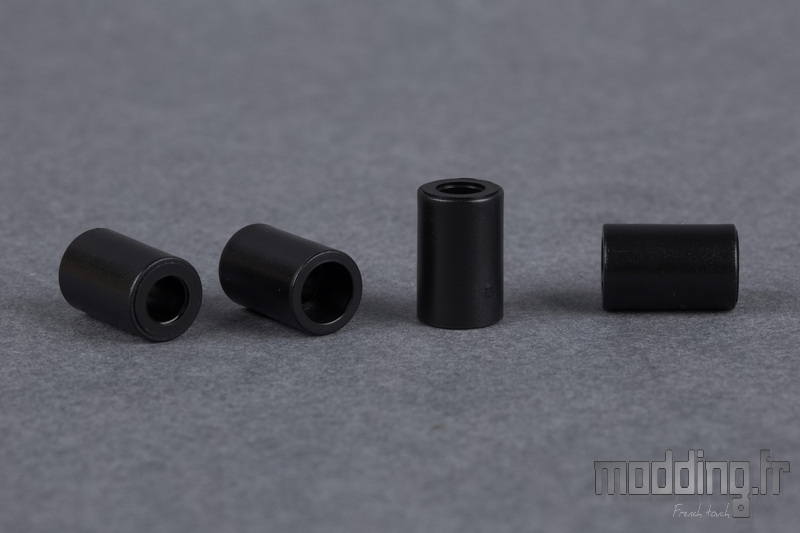

Les entretoises en plastique viennent ensuite se positionner sur les points de fixation de la backplate, lesquels dépassent légèrement du PCB de la carte mère.
Il est important de préciser que ces entretoises possèdent un sens d’installation : l’orifice le plus large doit impérativement être orienté vers le PCB de la carte mère.

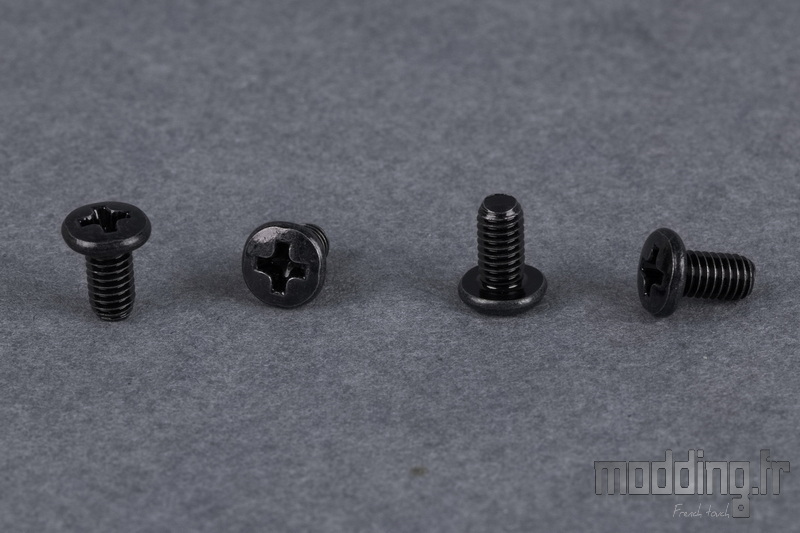

Les quatre vis viennent ensuite finaliser l’assemblage en reliant fermement les pattes de fixation aux entretoises, tout en maintenant la tige filetée engagée dans les points de fixation de la backplate du socket.

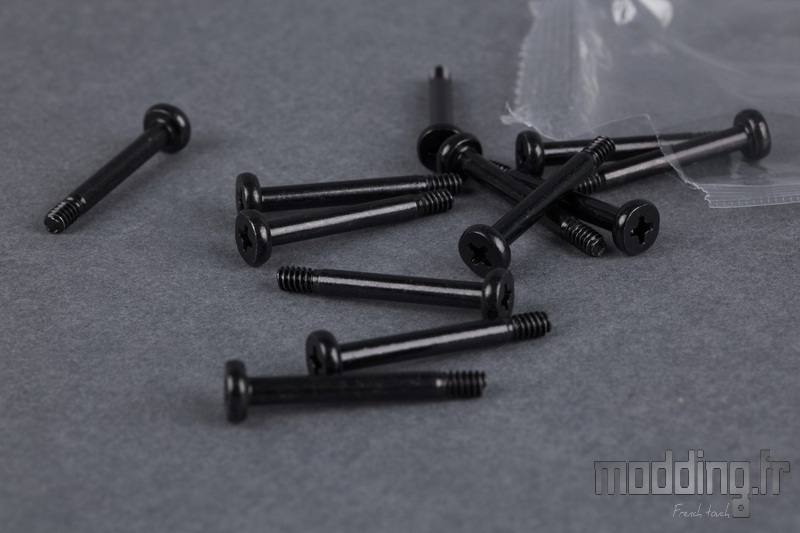

Un sachet scellé renferme douze vis longues, destinées à assurer la fixation des ventilateurs sur le radiateur.

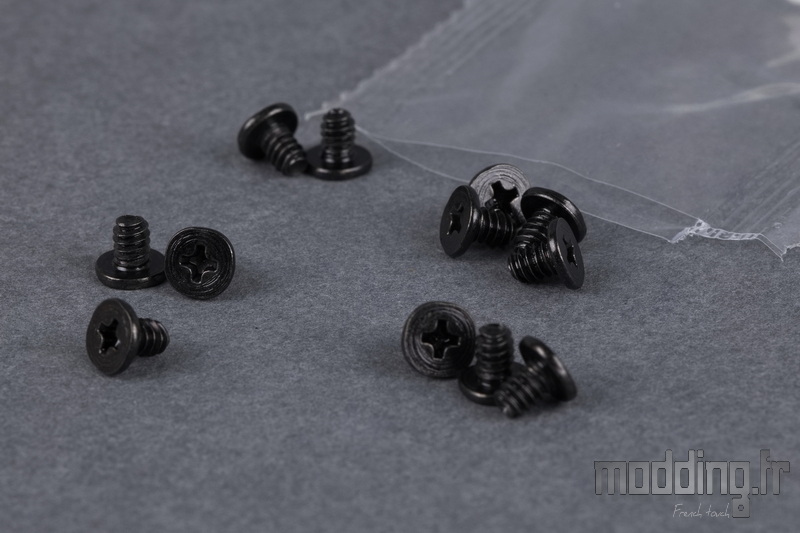

Un second sachet scellé regroupe les vis courtes, destinées cette fois à la fixation directe du radiateur contre la paroi du boîtier.
Comme pour les longues, le pas de vis est de type UNC 6-32, un standard couramment utilisé pour ce type de montage.

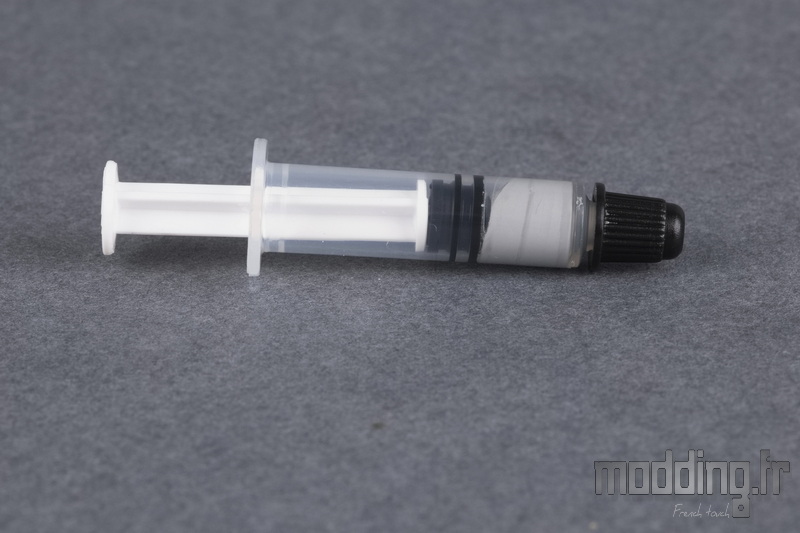

be quiet! accompagne son kit d’une petite seringue de pâte thermique.

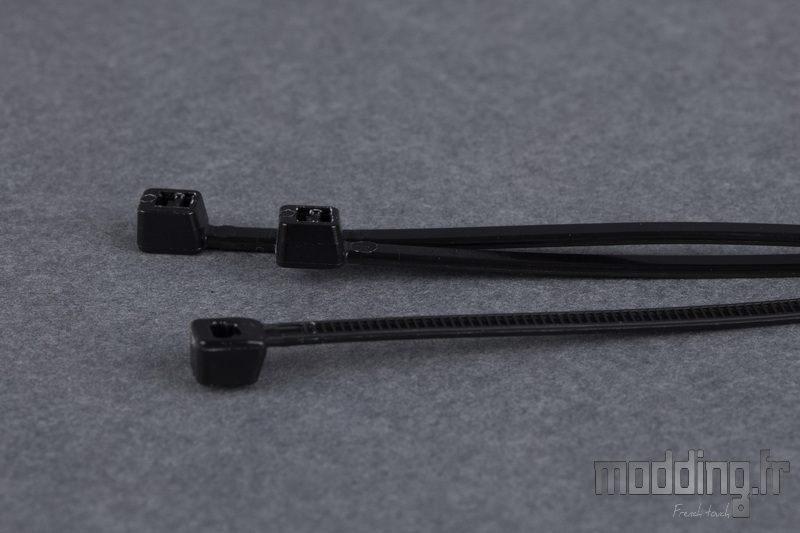

La marque fournit également trois colliers Serflex, pratiques pour organiser et maintenir le câblage lors de l’installation.
Contrairement à d’autres modèles, cet AIO n’intègre pas de hub PWM. Comme nous le verrons dans la rubrique suivante, be quiet! mise ici sur des ventilateurs interconnectables en série, permettant de réduire le câblage à une seule sortie en bout de chaîne.

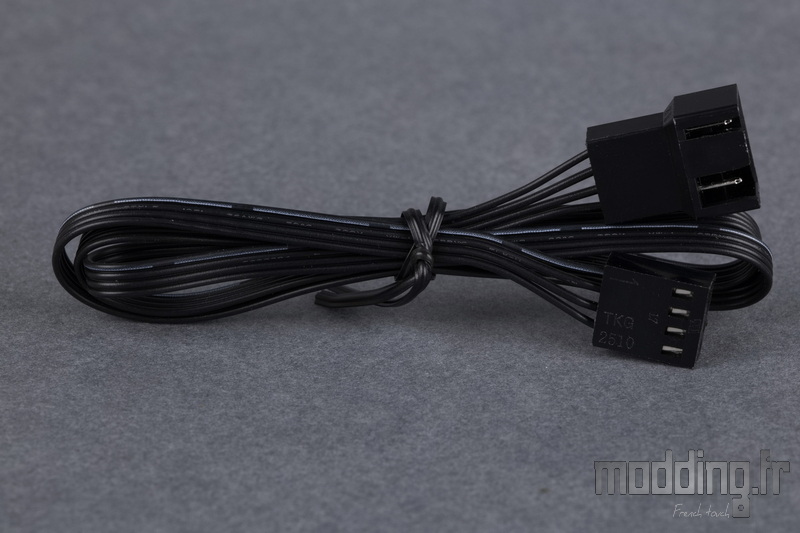

Il suffit ensuite de raccorder cette rallonge de 500 mm sur le connecteur CPU_FAN de la carte mère pour assurer la gestion de la ventilation.
Ah ! la bouteille de liquide de refroidissement n’est désormais plus incluse dans le bundle, toutefois, le radiateur conserve bien son orifice de remplissage, permettant de réaliser un appoint si nécessaire, comme le recommande be quiet! dans son manuel d’utilisation.
Les spécifications :
|
Pure Loop 3 360
|
| Waterblock |
Cuivre |
| Hauteur module waterblock |
45 mm |
| Vitesse de la pompe |
5500 tr/min |
| Radiateur |
Aluminium (pulvérisation de peinture noir mat) |
| Dimensions radiateur |
397 x 120 x 27 mm |
| Longueur tuyaux |
400 mm |
| Poids total |
1250 g |
| Compatibilité |
Intel 1851 / 1700 / 1200 / 115X.
AMD AM5, AM4. |
| Garantie |
3 ans |
|
Ventilateurs Pure Wings 3
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation Max |
2100 tr/min |
| Connectique |
4 pins (PWM) |
| Durée de vie |
80 000 h |
| Type de roulement |
Rifle |
