Les caractéristiques :
Il y a comme ça des couleurs fétiches pour certaines marques …. Chez modding.fr c’est l’orange, chez Antec c’est plutôt le bleu. Remarquez, cela colle mieux avec le concept du refroidissement et notamment du refroidissement liquide…
Le Mercury 240 prend place dans une grande boite en carton. Sur la face principale nous avons une large place occupée par la photo de l’AIO paré de son rétroéclairage bleu.
Mais histoire de coller à la tendance actuelle qu’est le RGB, Antec propose son Mercury à la sauce licorne.
Nous avons dans le coin en haut à gauche, le logo de la marque et sous la photo le nom du modèle.
6 icônes, mettant en valeur les principales caractéristiques du Mercury 240, complètent le tableau.
Au dos de la boite, nous avons les spécifications sous forme de tableau, le tout traduit en plusieurs langues dont le français.
Sur le bord de la boite, nous retrouvons la photo du Mercury 240 sans son habit de lumière.
Sous le nom du modèle, nous avons la petite touche écologique “made in Antec”.
Sur les petits cotés sont reportés le logo ainsi que le nom du modèle.
Antec décline son Mercury sous trois versions qui différent selon la taille du radiateur : 120, 240 et 360.
L’ensemble des éléments de l’AIO est bien rangé dans un panier en carton compartimenté afin d’accueillir tout ce beau monde.
Toutes les pièces sont enveloppées dans un emballage en plastique afin de les mettre à l’abri de la poussière.
Le tout est recouvert d’une fine plaque en mousse expansée blanche.
Niveau documentation, nous avons une première feuille qui nous renseigne sur les modalités de la garantie.
On peut lire que la garantie est portée à 3 ans, mais sur le site il s’avère que cela passe à 5 ans.
Nous avons ensuite le manuel d’utilisation.
Il nous informe sur les différentes étapes du montage.
Les divers schémas sont assez explicites ce qui reste un atout car nous n’avons pas de traduction française au niveau des explications…..
Au niveau du bundle, Antec fournit une seringue de pâte thermique.

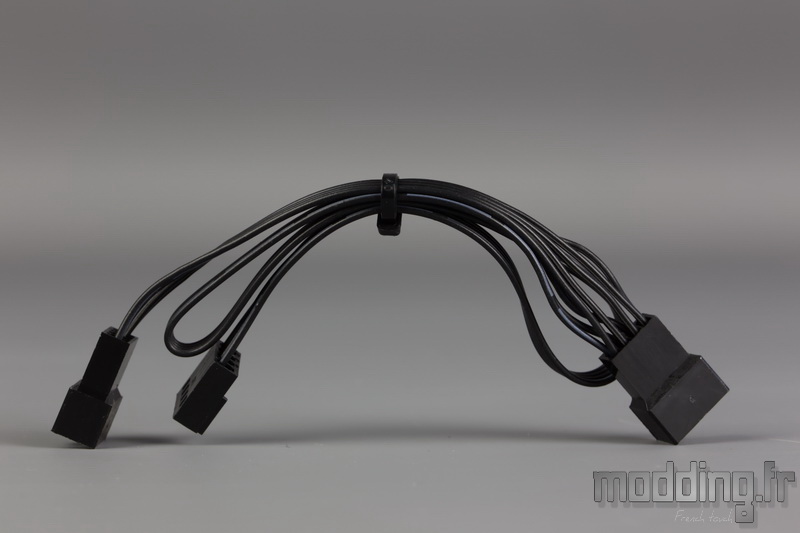

Nous avons un adaptateur pour pouvoir brancher les deux ventilateurs sur la même prise 4-pins CPU Fan de la carte mère.
Le câble mesure 300 mm après la bifurcation.
Un second câble permet de connecter la pompe à une prise Sata pour assurer son alimentation en 12 V.
Nous avons à faire à une prise mini USB en ce qui concerne le branchement au niveau de la pompe. De cette prise émergent trois fils qui sont collés les uns contre les autres afin de former un câble plat de 500 mm.
Deux fils vont vers la prise Sata alors que le troisième se termine sur une prise 3-pins. Cette dernière sera connecter à l’une des prises de la carte mère pour ainsi connaitre la vitesse de rotation de la pompe.
On passe sur les différents accessoires qui concernent le montage de la pompe.
Nous avons la Backplate commune aux Socket AMD et Intel.
La face Intel concerne les Sockets 775, 115x et 1366.
La face AMD concerne les Socket AM2 (+), AM3 (+) et FM2.

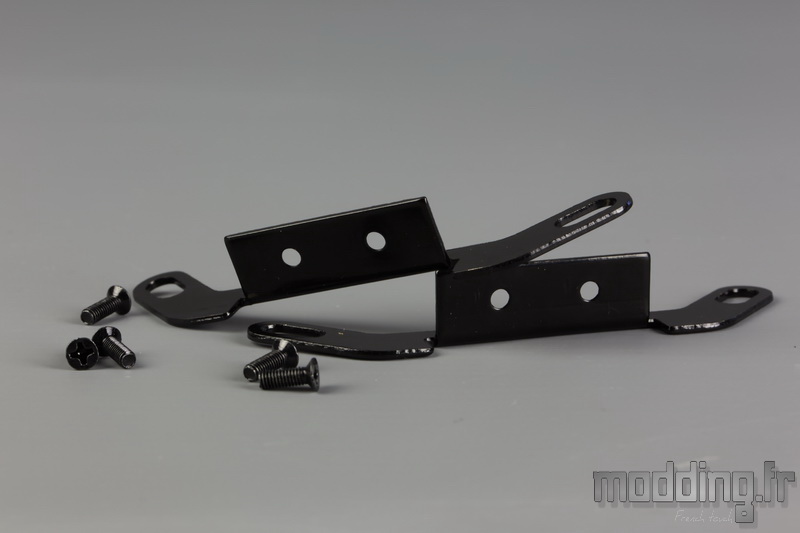

Les pattes de fixation propre aux Sockets AMD sauf le Socket AM4….
Les pattes de fixation pour les Sockets Intel.
Les 5 vis (une en rab) permettent de fixer les pattes sur le corps de la pompe. Nous verrons tout cela en détail dans la rubrique “Montage”.
Elles seront tout autant utilisées pour les pattes de fixations AMD.
L’ensemble des vis de fixations pour assurer le montage de la pompe sur le processeur.
Les rondelles accompagnent les vis à main montées sur ressort tandis que les autres pièces qui servent d’entretoises prennent place au niveau de la backplate.
Ces dernières seront maintenues à la backplate par ce jeu de 4 inserts en plastique.
Deux jeux de cales en mousse blanche sont disponibles en fonction du Socket.
Les plus épaisses pour le Socket Intel et les plus fines pour le Socket AMD (contrairement à ce qui est annoncé dans le guide de montage….).
Elles ont deux faces adhésives et permettent en fait, de fixer la backplate au dos de la carte mère afin de faciliter le montage de la pompe/waterblock sur le cpu.
Nous avons ce carré en caoutchouc qui prend place au centre de la backplate seulement dans le cas du montage sur Socket Intel
Nous avons un jeu de vis pour le montage sur Socket 2011 d’Intel.
Antec n’oublie de coller à l’actualité et fournit le kit spécifique au dernier Socket d’AMD, le Socket AM4.
Nous avons la backplate dédiée ainsi que les pattes de fixation.
On remarque d’ailleurs que ces dernieres disposent de trois points de fixation qui correspondent alors aux différents Sockets AMD.
Les vis de fixation des ventilateurs ainsi que du radiateur sont rangées dans un petit sachet.
Nous avons 4 longues vis pour la fixation du ventilateur sur le radiateur, 4 petites vis pour fixer le radiateur au boitier.
On trouve diverses rondelles et entretoises ainsi que des vis spécifiques ventilateur !!!
Le pas de vis est de type UNC-6.32.
Les spécifications :
|
Mercury 240
|
| Waterblock |
Cuivre |
| Dimensions Waterblock (h x diamètre) |
60 x 73 mm |
| Débit de la pompe |
3.5 L/min |
| Puissance consommée |
5.4 W |
| Radiateur |
Aluminium |
| Dimensions radiateur |
274 x 119 x 27 mm |
| Longueur tuyaux |
348 mm |
| Diamètre des tuyaux (Int/Ext) |
8 / 10 mm |
| Compatibilité |
Intel LGA 2011 (-3) / 1366 / 115X (1150 – 1151 – 1155 – 1156) / 775 – AMD AM2 (+), AM3 (+),AM4, FM2. |
|
Ventilateur
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
900 – 1800 tr/min +/-10% |
| Connectique |
4 pins (PWM) |
| Débit d’air Max |
73.31 CFM soit 124.55 m3/h |
| Pression Statique Max |
2.25 mm H2O |
| Puissance consommée |
3.6 W |
