L’extérieur :
Sur le côté principal on retrouve le grand panneau en verre trempé, qui couvre la totalité du châssis. On remarque aussi les trois ergots, deux vers l’avant et un dessous, qui correspondent aux filtres.

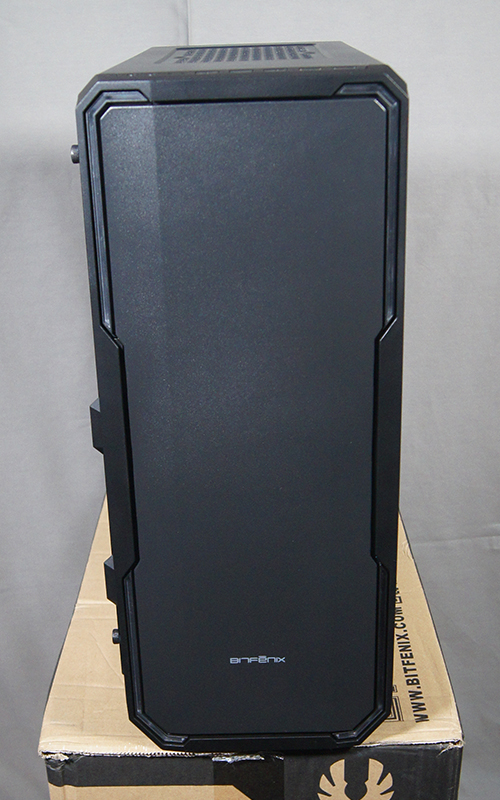

L’avant est en léger biseau sur les côté, donnant son style au boitier. On retrouve la même chose dans les coins. Aux quatre coins on trouve aussi des bandes en plastique transparent abritant les LEDs.
Au bas de la face avant, un logo stylisé discret prends place.
Sur le dessus se trouve lfront panel, avec des prises micro et casque, les deux LEDs de fonctionnement disque et sytème, les boutons lumière, allumage, reset, et deux ports USB3.0 classiques. L’implantation des boutons et du front panel suit la forme de la face avant.
Les angles sont assez réussis, on trouve une correspondance partout. Le verre trempé est lui aussi biseauté.
A l’arrière on retrouve une disposition classique de boitier ATX, avec les biseaux en haut et en bas là aussi.
On commence en haut avec l’emplacement de l’IO shield et du ventilateur de 120 mm. Il est ajustable sur 12 mm de haut environ. On remarque la lèvre formée sur la découpe, apportant rigidité à l’ensemble.
En dessous, sept équerres PCI à vis. Avec pour particularité l’équerre verticale qui fait pression sur autour des vis. Elle est maintenue par deux vis à main.
En desserrant ces deux vis, on peut faire glisser l’équerre vers la droite et libérer l’accès aux slots. L’équerre est évidée pour laisser libre accès aux vis.
Et tout en bas, l’emplacement pour l’alimentation, avec les deux fois quatre trous de montage. Ici aussi on trouve la lèvre pour la rigidité.
Les panneaux sont rivetés entre eux, et la porte est maintenue par des vis à main, non solidaires.
Cette fameuse porte est toute simple, avec rien à remarquer si ce n’est la forme des pieds. C’est la même qu’en face, mais nos yeux sont plus libres de ce côté ci.
On retrouve le panneau en verre trempé devant, et j’ai ouvert l’arrière afin de mieux voir les endroits évidés, et la transparence de la vitre. Elle fait 4 mm d’épaisseur, et est légèrement fumée.
La vitre pose sur des bandes de mousse, aussi il n’y aura pas de transmission de vibrations. On en verra plus sur les vis au moment de l’ouverture.
Sur le côté de la face avant, les ergots. Ils sont peu accessibles avec la vitre montée.
Le filtre en plastique est glissé dans un rail et peut être retiré complètement.
Même chose pour le filtre de l’alimentation, plus accessible néanmoins.

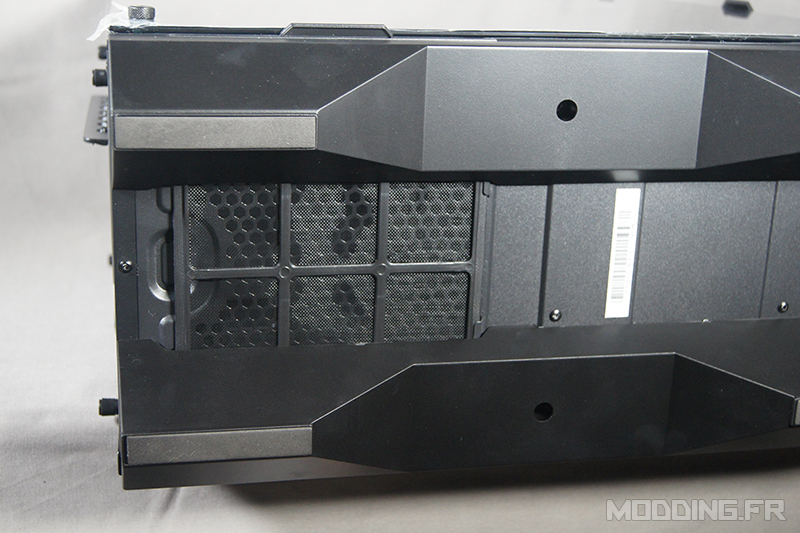

Le filtre traverse toute la largeur en dessous, pour se caler sous les massifs pieds en plastique. Sous les quatre pieds se situent des patins en mousse. Dans les deux trous se trouvent des vis à têtes cruciformes, qui assurent le maintien des deux pieds, qui tiennent par de gros ergots.
