Le waterblock GPU :
Dernier élément de la gamme Hydro X Series, le waterblock pour carte graphique : XG7 RGB (G pour GPU).
Au niveau du packaging, nous retrouvons un style identique à celui du waterblock CPU.
Nous avons une première photo du XG7 RGB installé sur une carte graphique tout en ayant son rétroéclairage en action.
Le logo Corsair, le nom du modele et le logo iCUE sont aussi présents.
On rajoute la référence de la carte graphique à laquelle est compatible notre version du XG7 RGB 10 Series.
On peut trouver, sur le forum de Corsair, une liste des cartes graphiques compatibles avec les différents modèles du XG7 RGB ==> Liste <==.
Une seconde photo du waterblock est affichée au dos de la boite avec le rétroéclairage désactivé.
Les caractéristiques du bloc sont traduites en plusieurs langues, dont le français.
Dans la boite, nous avons une seconde boite en carton de couleur plus basique. Celle-ci contient le waterblock bien calé dans son écrin de mousse afin de ne pas subir les aléas du transport.
La garantie des waterblocks est portée à 3 ans.
On trouve aussi dans la boite un livret d’utilisation.
Le livret décrit les différentes étapes de montage du XG7 RGB sur la carte graphique avec la présence de schémas sur la page de droite et des explications traduites en plusieurs langues (français compris) sur la page de gauche.
Un sachet zippé contient toute la visserie nécessaire à l’assemblage du waterblock sur la carte graphique.
On compte pas moins de 20 petites vis M2 x 5.5 et un écrou (chromé…) M2.5.
Nous avons aussi deux bouchons en plastique équipé de leur joint torique et le petit outil adéquat qui s’insère dans la fente présente sur leur face externe afin de procéder à leur serrage ou leur dépose.
Le waterblock est accompagné d’une backplate afin d’habiller la face externe du PCB de la carte graphique.

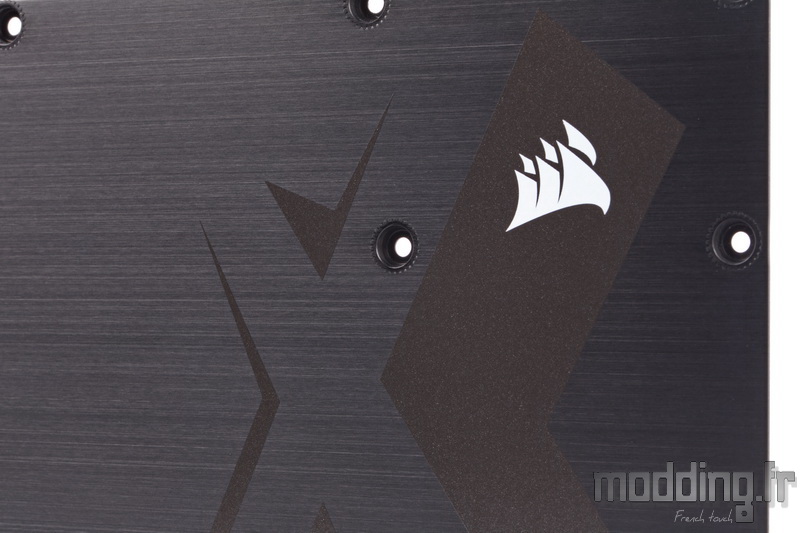

Il s’agit d’une plaque en aluminium anodisé noir. Cette anodisation revêt un aspect brossé sur lequel Corsair appose le logo de la gamme Hydro X Series ainsi que son propre logo.
La plaque est relativement fine avec seulement 1 mm d’épaisseur.
Elle dispose d’un revêtement isolant sur sa face interne afin d’éviter tout contact métallique avec les composants électroniques de la carte graphique.
Voici le waterblock XG7 RGB.
Il se compose en deux parties avec le bloc d’eau qui est enfermé dans une pièce extrudée en aluminium. Point de plastique cette fois-ci !
Le bloc d’eau est constitué d’une plaque froide en cuivre usiné dans la masse par une CNC. Le cuivre est ensuite recouvert d’un placage en nickel.
L’ensemble est recouvert d’une plaque en PMMA dotée d’une finition cristalline qui permet d’avoir une vision totale sur la chambre du liquide de refroidissement.
On distingue bien le cheminement du liquide qui va traverser la soixantaine de micro-ailettes de la plaque froide.
Corsair rajoute un indicateur de flux prenant la forme d’une hélice afin de bien visualiser le transit du liquide de refroidissement.
Le bloc d’eau mesure 160 mm de long sur 95 mm de large. Il est associé à une structure en aluminium qui garantit la totale couverture de la carte graphique.
Notre version du XG7 RGB 10-Series mesure 270 mm de long sur 122 mm de large en intégrant les orifices.
Cette structure est une pièce extrudée en aluminium anodisé noir.
Dans le coin proximal, le logo GeForce GTX est imprimé sur la surface de l’aluminium…
… Tandis que le logo Corsair prend place dans le coin distal, diamétralement opposé.
Cette structure en aluminium dispose d’une bonne épaisseur de 4 mm en composant avec les différents sillons usinés dans la masse.
Les bords ont une épaisseur de 1.5 mm.
Tandis que l’extrémité proximale donnant sur l’équerre de la carte graphique est laissée ouverte, l’extrémité distale est obturée par une pièce en plastique qui reprend le relief de la structure en aluminium.
Une encoche est mise en place afin d’accéder aux prises d’alimentation de la carte graphique.
Le design de la pièce englobant les orifices d’entrée et de sortie du liquide n’est pas sans rappeler le design des barrettes mémoires de la gamme Dominator Platinum.
Nous avons donc une structure en aluminium qui vient protéger les orifices du waterblock. L’aluminium anodisé gris dispose d’une finition sablée.
Corsair appose sur la tranche le logo de la gamme Hydro X Series.
Les orifices, dotés d’un filetage 1/4″ femelle, font partie intégrante d’une pièce en plastique moulé par injection.
C’est sur cette pièce en plastique qu’est fixée la protection en aluminium sablé avec des petites vis Torx à tête bombée.
Deux autres vis se chargent d’assurer la fixation de cette pièce sur la structure du waterblock et plus précisément sur la plaque en PMMA.
On note au passage la finition quelque peu poussée avec la présence du logo Corsair gravé à même la tête de ces deux autres vis !
Le XG7 RGB est doté d’une épaisseur totale d’une vingtaine de millimètres.
On remarque que le nom de la gamme GeForce est reporté sur la tranche externe du XG7 RGB.
La face interne du interne du waterblock.
La plaque froide se charge de refroidir le processeur graphique…
… Mais aussi les puces mémoires…
… Et les VRM.
Des pads thermiques assurent le contact avec les puces mémoires et les étages d’alimentation.
Comme Corsair est un peu espiègle… Les différents pads thermiques sont recouverts d’une protection dotée de la même couleur bleu ciel…
De la pâte thermique est pré appliquée sur la plaque froide destinée à refroidir le GPU.
On remarque que cette plaque est indépendante du reste de la structure en cuivre du waterblock. Nous avons 8 vis qui assurent sa fixation ce qui nous permet de déposer cette plaque afin de nettoyer les nombreuses micro-ailettes disposées sur sa face interne.
Les deux composantes du bloc d’eau (cuivre et PMMA) engendrent une épaisseur de 13 mm.
Nous avons deux câbles composés de trois fils noirs qui émergent du bord interne du XG7 RGB.
Ils viennent alimenter la bande de LED dotée de 16 modules aRGB. Ces derniers ont pour rôle d’éclairer de mille feux la chambre du liquide de refroidissement.
Les deux câbles mesurent 300 mm.
L’un des câbles se termine par une prise aRGB femelle que l’on branche directement sur le Commander Pro (ou le Lighting Node pro, si ce n’est que celui-ci ne sert uniquement que pour la gestion du rétroéclairage).
L’autre câble aboutit à une prise aRGB mâle que l’on branche à une prise aRGB femelle d’un autre des composants du circuit issus de la gamme Hydro X Series (on pense au waterblock CPU et au réservoir XD5 RGB).
A noter que les prises sont dotées d’un détrompeur pour éviter toute inversion de branchement.
Prix
Voici la liste des waterblocks XG7 actuellement disponible avec leur prix respectif.
Corsair continuera à coller avec l’actualité des cartes graphiques en rajoutant d’autres waterblocks dans un avenir plus ou moins proches.
Nous remettons, ici, la liste des cartes graphiques compatibles en fonction de la version du XG7 ==> Liste <==.
Montage
Le montage est encore plus simple qu’avec le waterblock du processeur !
La difficulté réside finalement dans la dépose du système de refroidissement originel de la carte graphique.

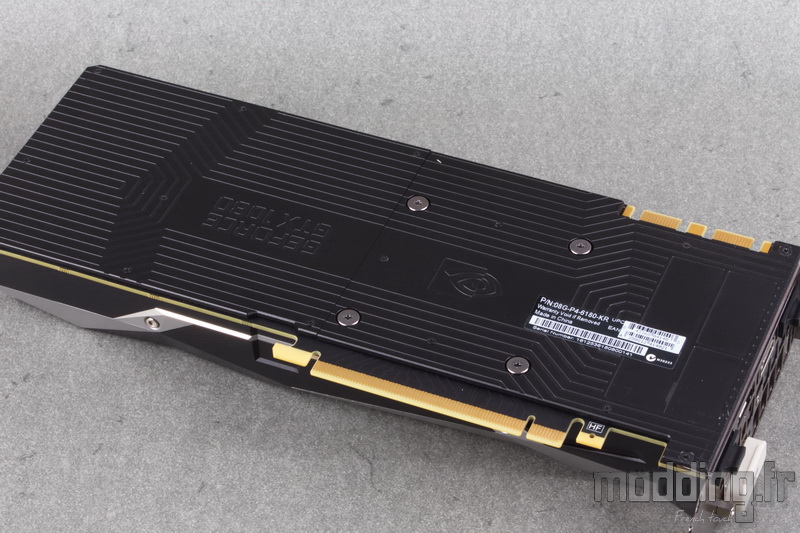

On démonte la backplate…
… Puis on arrive à séparer le système de refroidissement de la carte graphique.

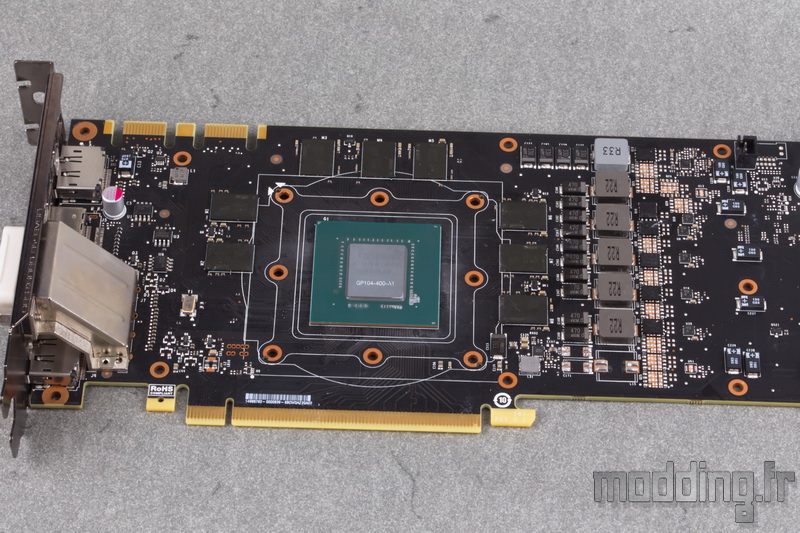

On nettoie ensuite le processeur graphique des résidus de l’ancienne pâte thermique.
On installe le XG7 RGB avec la sa face externe posée sur un support quelconque afin de le positionner à distance de la table.
Les pads thermiques sont en place tout comme la pâte thermique qui est déjà appliquée.
Cependant, on n’oublie pas de retirer les protections de ces pads.
On positionne le PCB de la carte graphique…
… De manière à faire coïncider les différents orifices avec les points de fixation du waterblock.
Nous alignons ensuite la backplate du XG7 RGB.
Les trous sont toujours bien en face des différents points de fixation…
… On peut alors commencer à visser la vingtaine de vis que contient le sachet du kit.
On conseille de commencer par les points de fixation répartis autour du processeur graphique, en adoptant un schéma en croix.
Le petit écrou chromé permet d’assurer la fixation de la dernière vis au niveau de la partie interne de l’équerre.
Et voilà !
Notre carte graphique est maintenant habillée de sa nouvelle backplate…
… Et du waterblock XG7 RGB.
A noter que les câbles ne peuvent passer que par l’extrémité distale du carénage en aluminium, une encoche leur est dédiée.
Afin de parfaire la compatibilité, ce carénage est aussi d’une large encoche afin d’accéder aux prises d’alimentation PCIe.
Il ne reste plus qu’à installer les deux embouts sur les orifices…

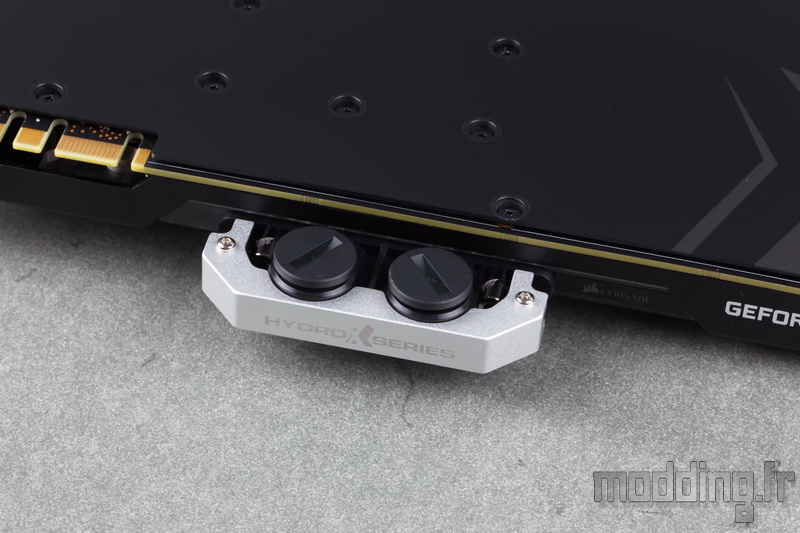

… Et boucher les orifices opposés.

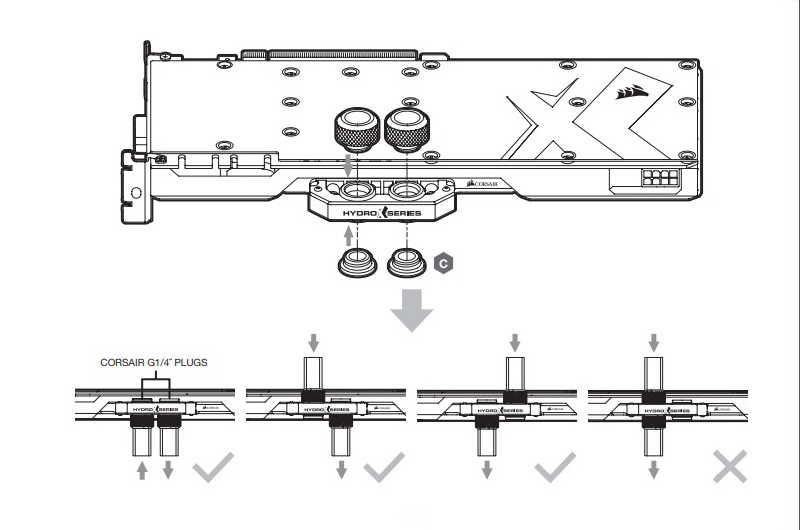

Voici un schéma tiré du livret indiquant les différentes configurations de mise en place des embouts et bouchons.
