Les radiateurs :
Avant d’attaquer les principaux composants d’un circuit de Watercooling (waterblocks et le combo pompe/reservoir), nous nous arrêtons sur les échangeurs air/eau : les radiateurs.
Corsair propose pas moins de 9 modèles dont 6 radiateurs XR5 en 30 mm d’épaisseur et 3 radiateurs XR7 en 54 mm d’épaisseur.
Nous ajoutons un tableau en fin de page, afin d’afficher les différentes références et leur prix respectif.
Nous avons opté pour la série XR5 dotée d’emplacements pour ventilateur en 120 mm.
Le packaging reprend le fond jaune des nouvelles boites Corsair.

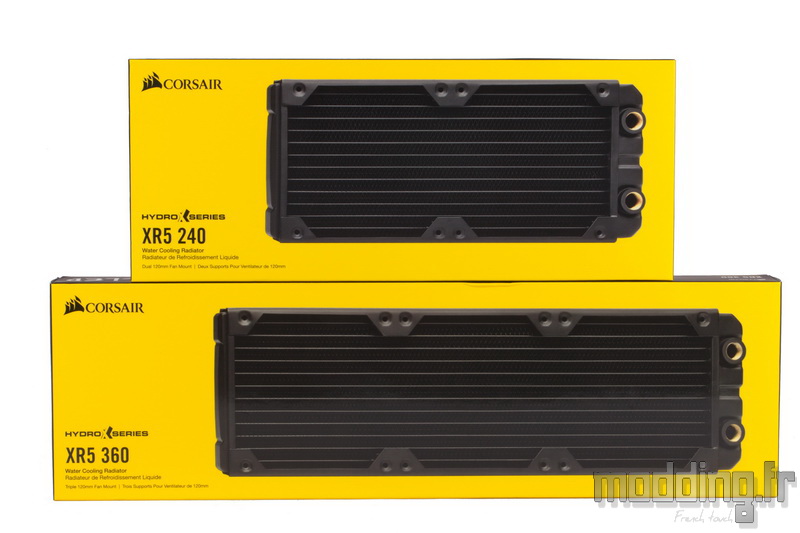

Sur la face principale, nous avons la photo du radiateur nu accompagnée du logo de la marque ainsi que du nom du modèle.

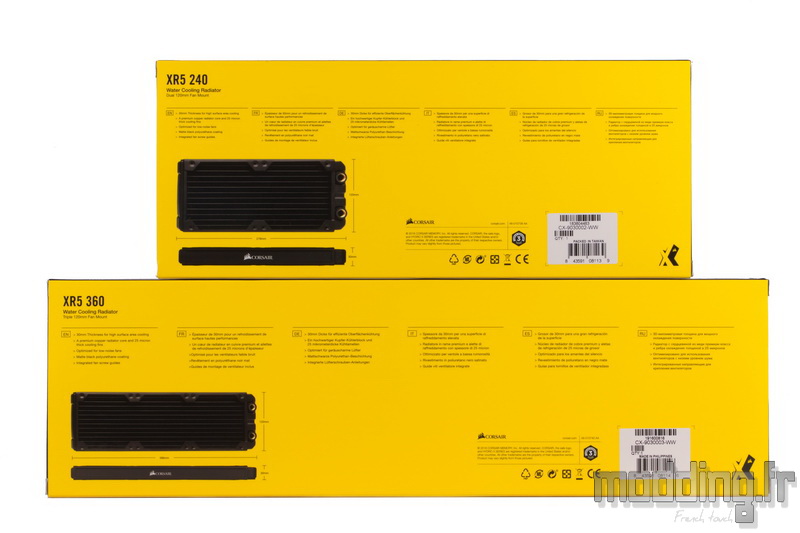

Au dos de la boite, nous avons les caractéristiques et deux photos reportant les différentes dimensions.

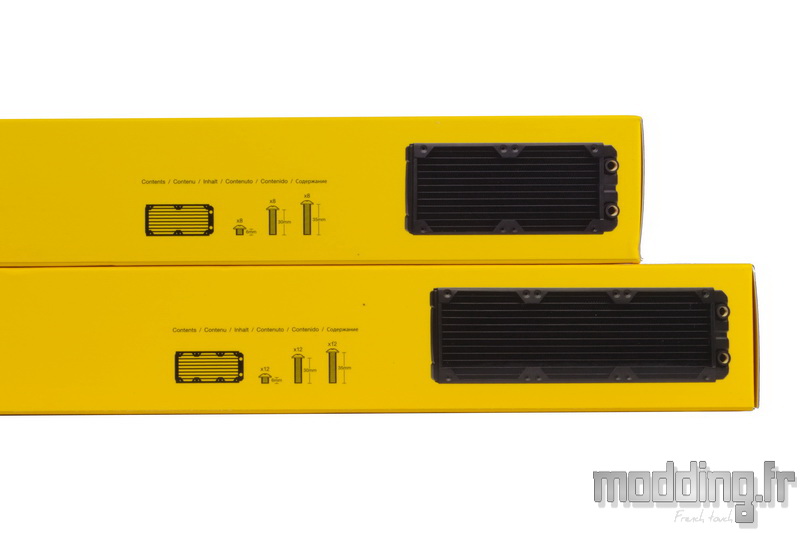

Sur l’un des côtés, nous avons le contenu détaillé.

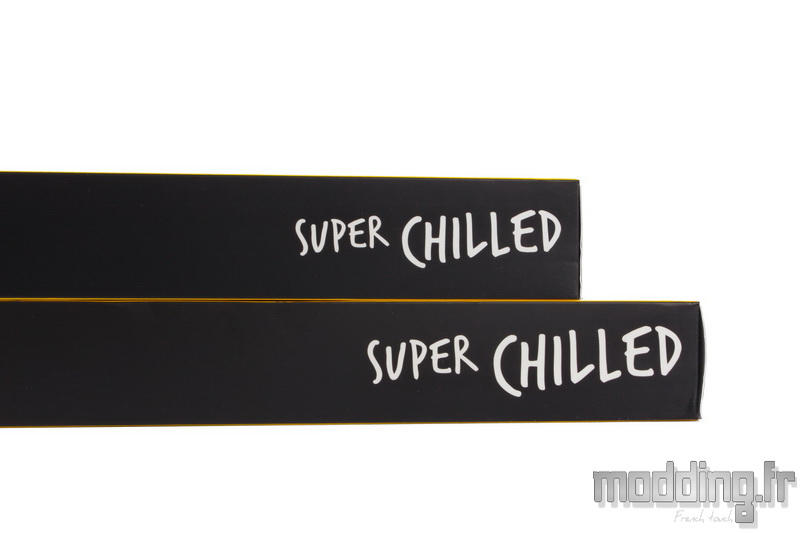

Tandis que le côté opposé affiche l’expression dédiée aux composants de la gamme Hydro X Series.

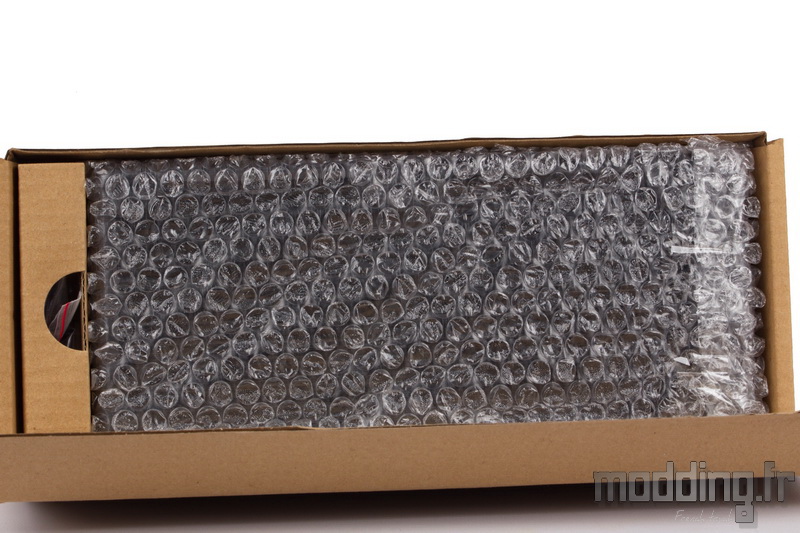

Le radiateur est bien à l’abri dans une protection à bulles.
Le bundle est rangé dans un compartiment interne, crée par un rabat du carton.
Le bundle est constitué de trois sachets zippés dans lesquels prennent place les différentes vis de montage.

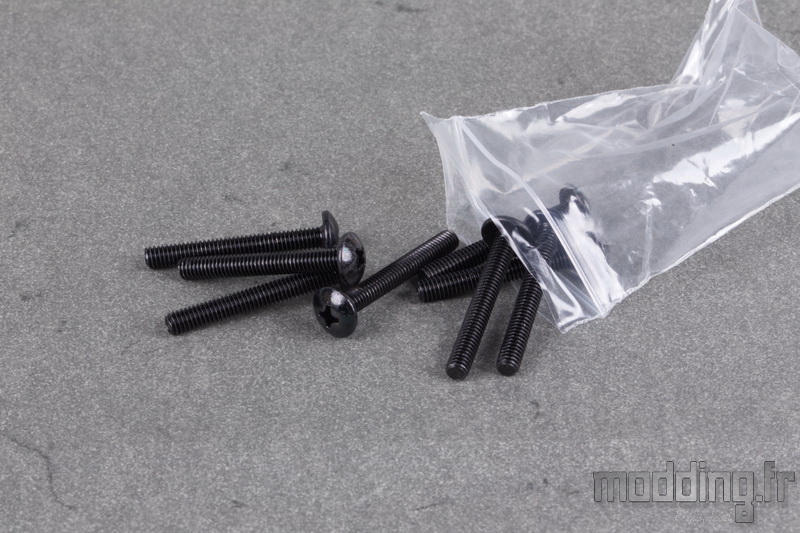

Un premier sachet regroupe 8 (ou 4 ou 12) longues vis noires dotées d’un pas de vis de type M4.

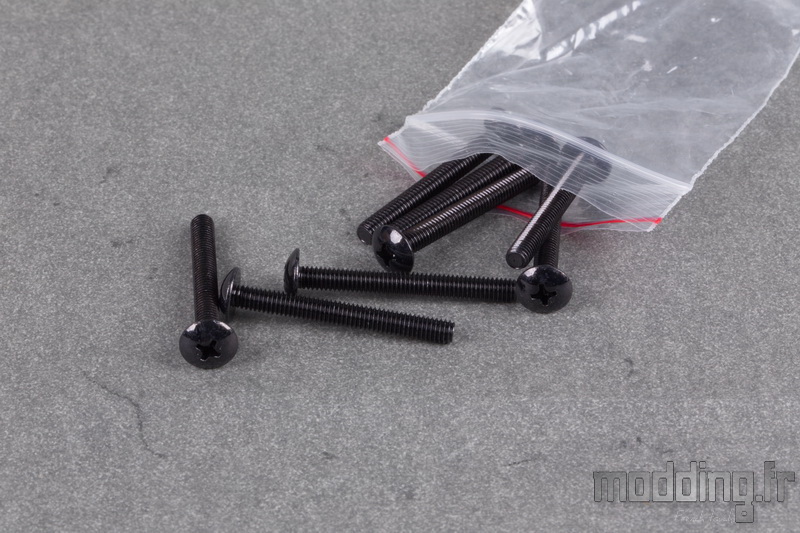

Un second sachet regroupe aussi 8 (ou 4 ou 12) autres longues vis noires toujours dotées d’un pas de vis de type M4.

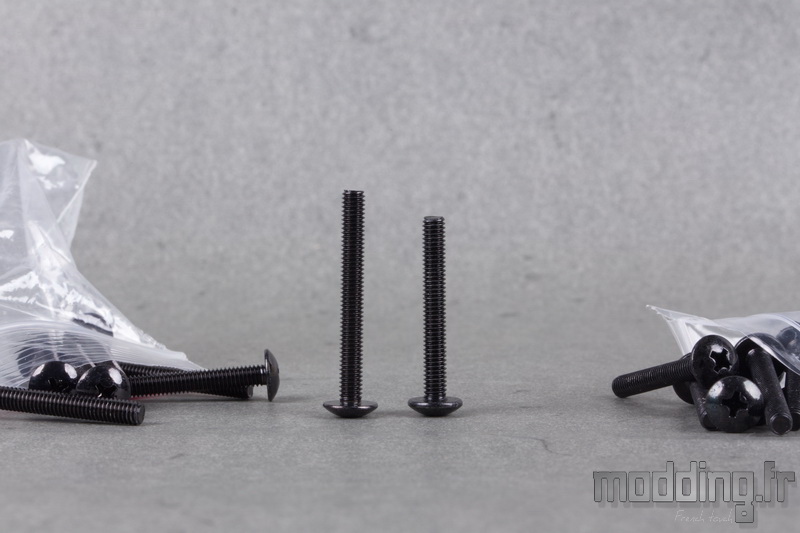

La différence se situe au niveau de leur longueur.
Nous avons un jeu de vis de 30 mm de long afin de fixer les ventilateurs sur le radiateur.
Un second jeu présente des vis de 35 mm de long afin de fixer le radiateur sur la paroi du boitier tout en y intercalant les ventilateurs.
Pour finir, nous avons des petites vis M4 afin de fixer directement le radiateur sur la paroi du boitier.
Toutes les vis sont dotées d’une tête ronde avec une empreinte pour tournevis cruciforme.
Nous avons un premier radiateur en 240 et un second en 360.
Le 360 mesure 398 mm de long tandis que…
… Le radiateur en 240 mesure 278 mm de long.
La largeur est de 120 mm ce qui correspond à la dimension du cadre des ventilateurs.
Les points de fixations sont taraudés d’un pas de vis de type M4.

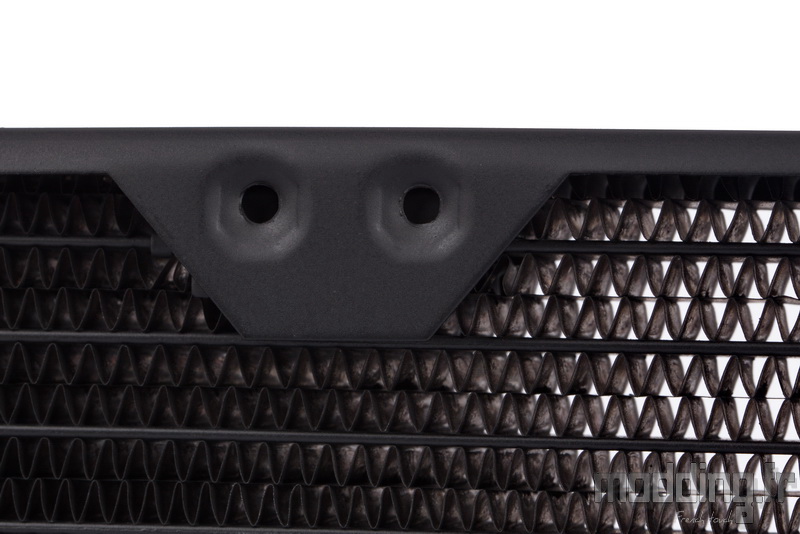

On remarque que la position des trous de fixation tombe en face des ailettes et non des tubes, un bon point pour éviter de percer le radiateur avec des vis trop longues ou un serrage trop appuyé.
Corsair rajoute des petites plaques de protection afin de préserver les différentes ailettes.

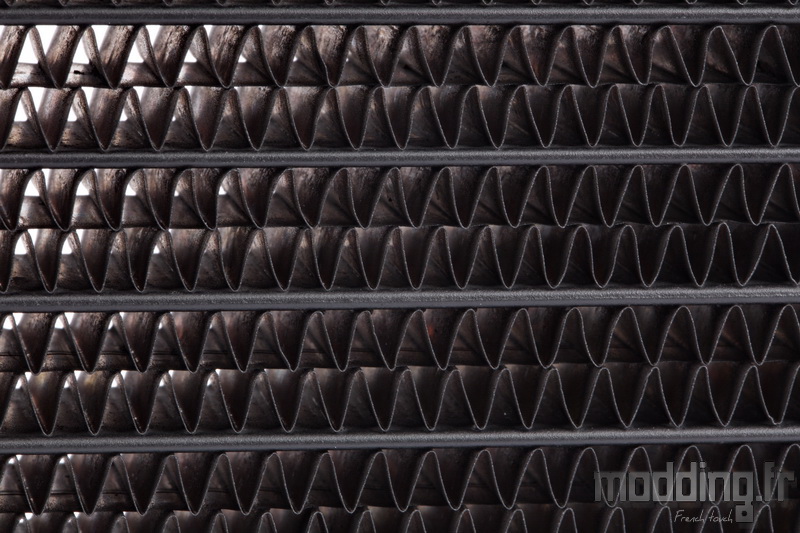

Nous avons deux rangées d’ailettes entre chaque tube du radiateur.
Des ailettes dotées d’une épaisseur de l’ordre de 25 microns.
Chaque radiateur ne dispose que de deux ouvertures.
Deux bouchons en plastique sont présents.

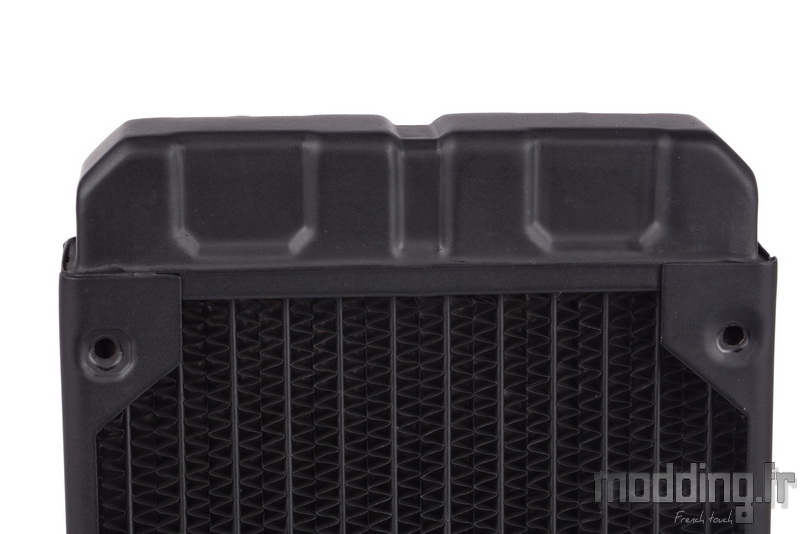

La face opposée de cette extrémité du radiateur affiche un design identique si ce n’est l’absence des orifices.

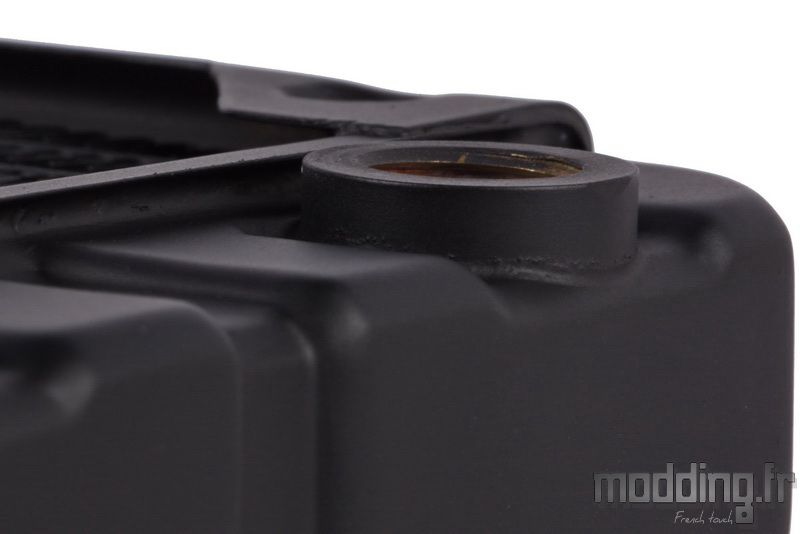

Afin de faciliter la mise en place des embouts ou d’un quelconque adaptateur, Corsair épaissit la structure de l’orifice…
… Afin que son embase soit à fleur avec le reste de la structure du radiateur.
L’épaisseur de cette embase est calculée pour accueillir en toute sérénité l’écrasement du joint torique du raccord.
Notre exemplaire présente une épaisseur de 30 mm, de quoi prendre place dans une majorité de boitiers qui accepte généralement les AIO. Ces derniers sont souvent associés à un radiateur de 27 mm d’épaisseur.
Si nous avons plus de place, Corsair propose trois radiateurs de 54 mm d’épaisseur ce qui permet d’optimiser le refroidissement du circuit de Watercooling.
Sur les flancs, Corsair appose son logo et son nom en toutes lettres, le tout revêtu d’un aspect métallisé brillant.
Comme en témoigne l’aspect mat de ce revêtement en polyuréthane noir, le but n’est pas de mettre au-devant de la scène les radiateurs dans le boitier.
On prêtera attention à ce revêtement, car il a plutôt tendance à garder les traces de griffures…
En plus de cet aspect qui se fond dans la pénombre des emplacements des radiateurs, Corsair n’a pas fait trop d’effort quant au design du carénage du radiateur qui demeure quelque peu basique.
L’esthétique est donc mise de côté, par contre, la marque apporte une attention toute particulière dans le choix des matériaux avec l’utilisation du cuivre dans le cœur du radiateur, afin d’optimiser les échanges calorifiques.
Prix
Voici une liste des radiateurs disponibles dans le catalogue Hydro X Series de Corsair.
La garantie sur les radiateurs est de 3 ans.
