Les adaptateurs :

Après les deux types d’embouts qui s’ajustent en fonction du type de tuyau, nous allons décrire les différents adaptateurs que l’on peut trouver dans le catalogue Corsair.
Comme nous l’avons mentionné dans la rubrique précédente, la marque propose un petit éventail d’adaptateurs qui correspond au minimum requis afin de monter son circuit de Watercooling. Dans un avenir, Corsair devrait étoffer son catalogue avec, par exemple, des extensions rotatifs.
On commence par les adaptateurs coudés.

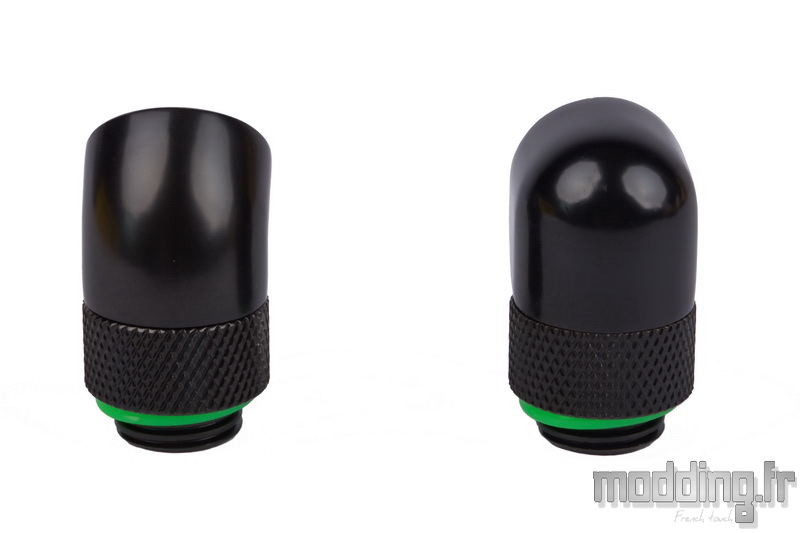

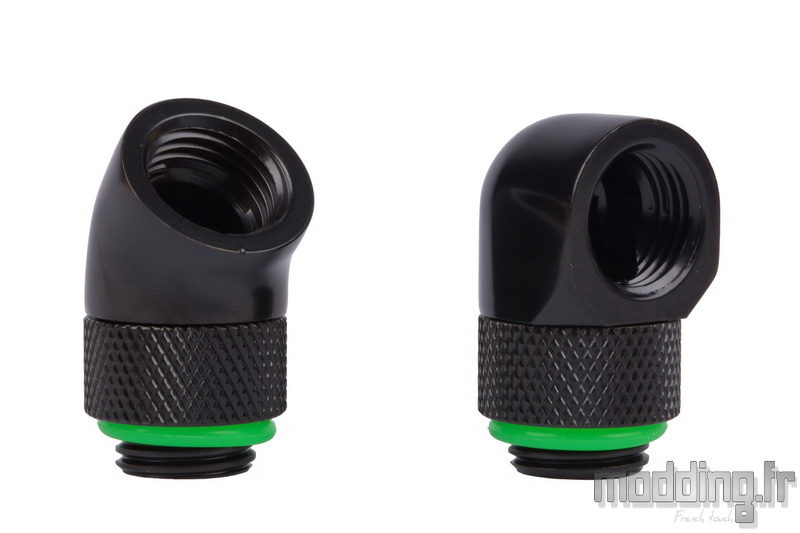

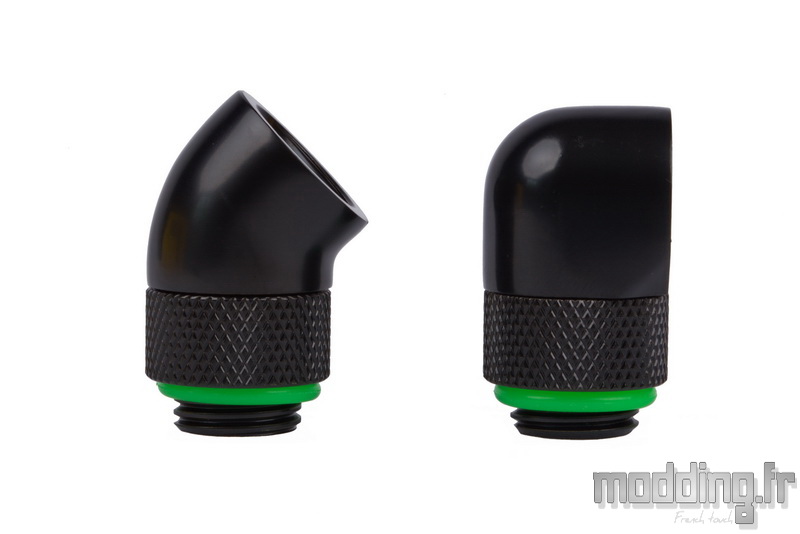

Nous avons un coude à 90° et un coude à 45°.
Chaque boite contient deux pièces.

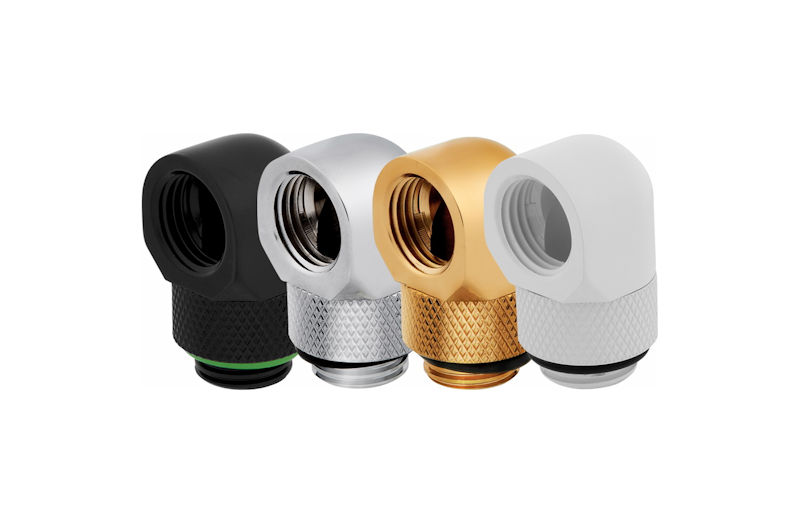

Nos raccords sont de couleur noire, mais nous pouvons retrouver les autres couleurs des embouts : chrome, or ou blanc.

Corsair n’appose aucune signature sur ce type d’adaptateur, ce que nous apprécions grandement.
Ils ont un diamètre de 18 mm.
L’adaptateur coudé à 90° mesure 27 mm de haut tandis que celui coudé à 45° culmine à 30 mm.

Le filetage interne 1/4″ femelle fait un peu plus de 6 mm de profondeur, de quoi largement prendre en charge le filetage externe des embouts ou autres adaptateurs (4.5 mm) et assurer un serrage optimal.

Le diamètre interne du conduit est de 10 mm.

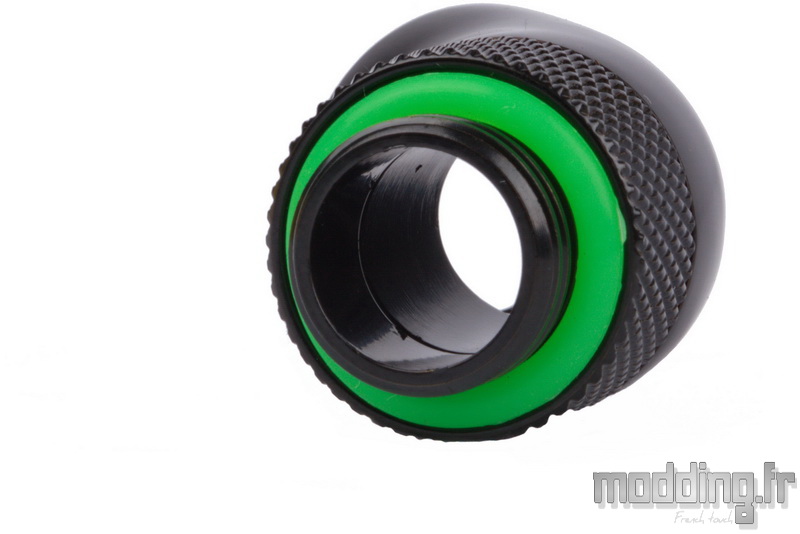

Nous retrouvons notre “joli” joint torique de couleur verte qui siège au fond du filetage de 4.5 mm doté d’un pas de vis de 1/4″ mâle.

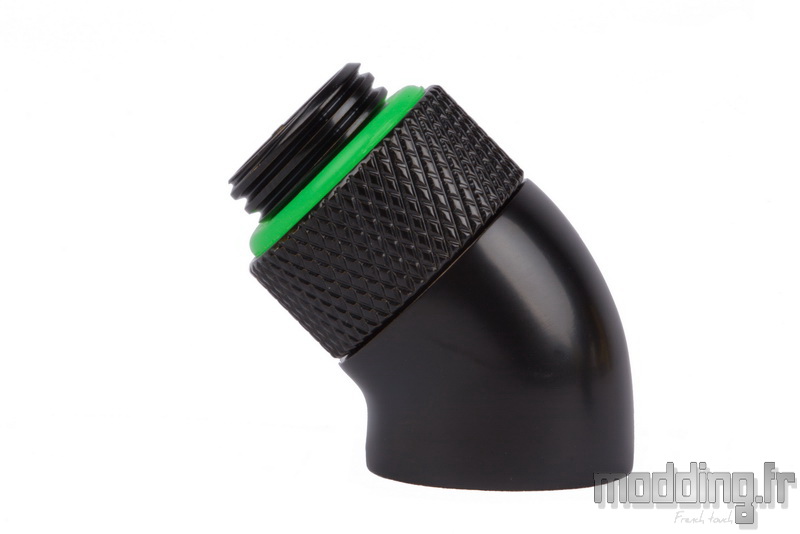

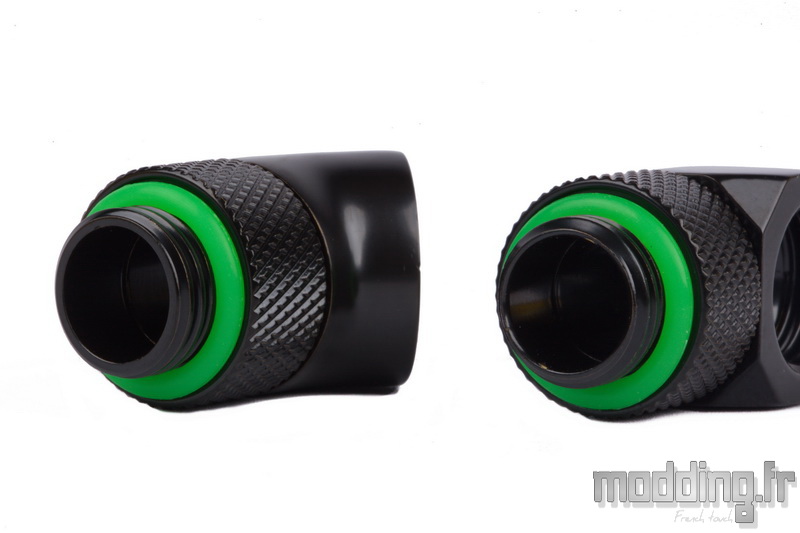

Ces deux adaptateurs sont de type rotatif avec une large bague dotée d’une surface texturée afin d’améliorer le grip pour procéder au serrage lors de leur installation.
Cette bague mesure 8 mm de hauteur.

On entrevoit la démarcation de la partie rotative dans le conduit interne.
Autant dire que nous retrouvons le jeu “Bitspower”, on veut dire par là que le système demande une certaine force pour arriver à tourner le coude sur sa base. Nous sommes loin du jeu que l’on peut trouver sur d’autres adaptateurs tels que ceux de la marque Alphacool.

Nous pouvons bien sûr assembler plusieurs adaptateurs entre eux en fonction de notre circuit, le but principal est de fixer un embout à son extrémité.

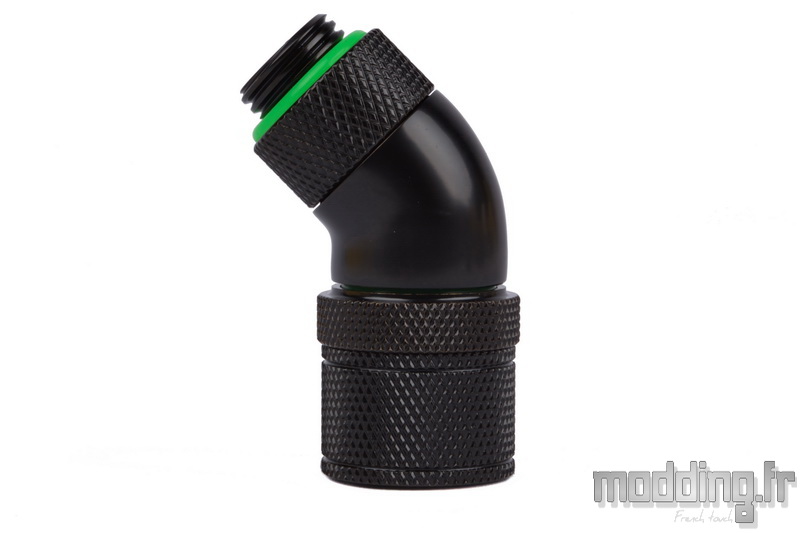

Ici, nous avons vissé un embout à compression sur l’adaptateur coudé à 45°.

Là, c’est un embout pour tube rigide que nous avons vissé sur un adaptateur coudé à 90°.

En ce qui concerne le montage avec des tubes rigides, Corsair propose des adaptateurs qui vont créer un angle de 90° entre deux tubes.
Certes, nous pouvons modifier la courbure de ces tubes rigides en les chauffant… Cependant, la courbe de l’angle à 90° que nous appliquons sur le tube ne peut être aussi serré que celui que propose cet adaptateur.
Cela permet aussi d’utiliser ce type d’embouts pour ceux qui ne veulent pas travailler les courbes directement sur les tubes, du moins en ce qui concerne les angles à 90°.

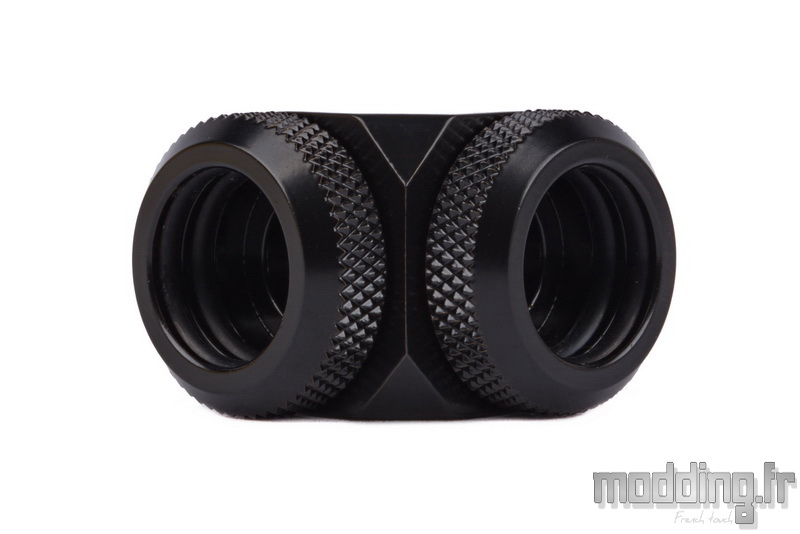

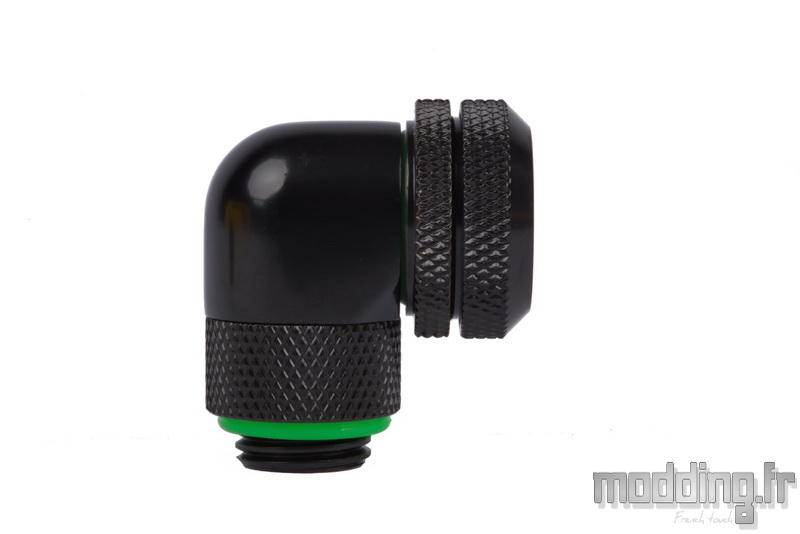

Cet adaptateur se distingue du simple adaptateur coudé par la présence d’embouts pour tube rigide à chacune de ses extrémités.
Il n’est donc seulement utilisé qu’entre deux sections de tube rigide.

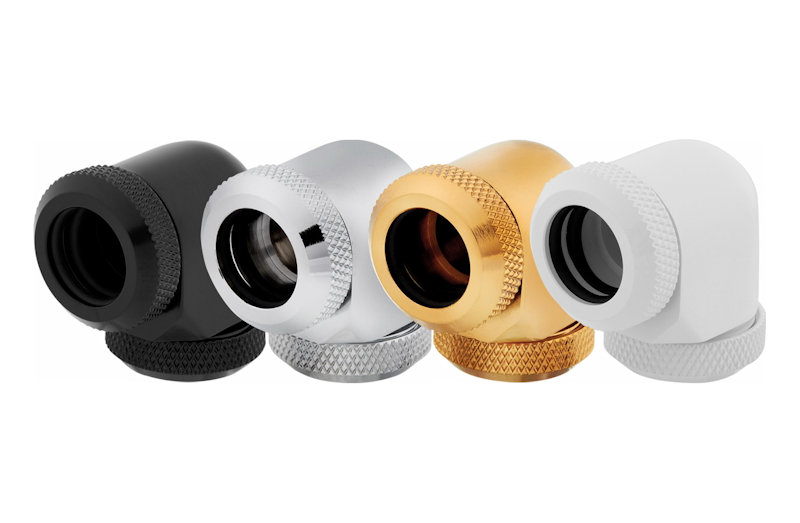

Chaque boite contient deux exemplaires. Nous retrouvons les 4 coloris : noir, chrome, or et blanc.
Deux versions sont disponibles en fonction du diamètre externe du tube rigide : 12 mm ou 14 mm.
La hauteur est de 29 mm.

Point de logo sur ce type d’adaptateur.

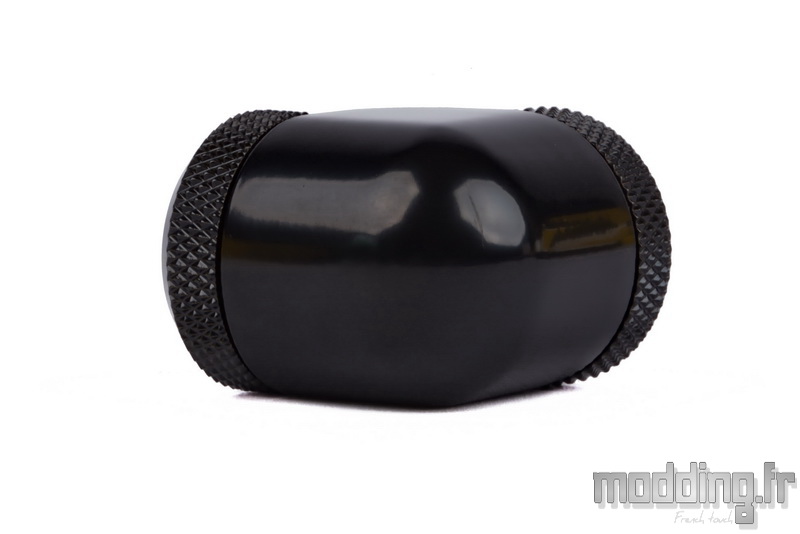

Nous avons donc deux embouts, pour tube rigide, qui font partie intégrante de la structure en laiton massif.

On reprend le même principe que sur les embouts droits avec une bague amovible dotée d’une surface texturé afin d’améliorer le grip lors du serrage.

Un premier joint torique demeure à l’intérieur de l’extrémité de l’adaptateur…

… Tandis que le second joint torique demeure libre et s’intercale entre l’embase du corps et la bague de serrage.

Nous finissons avec trois adaptateurs spécifiques.
Chacune des boites contient un seul exemplaire.
De plus, ils ne sont proposés qu’en noir.

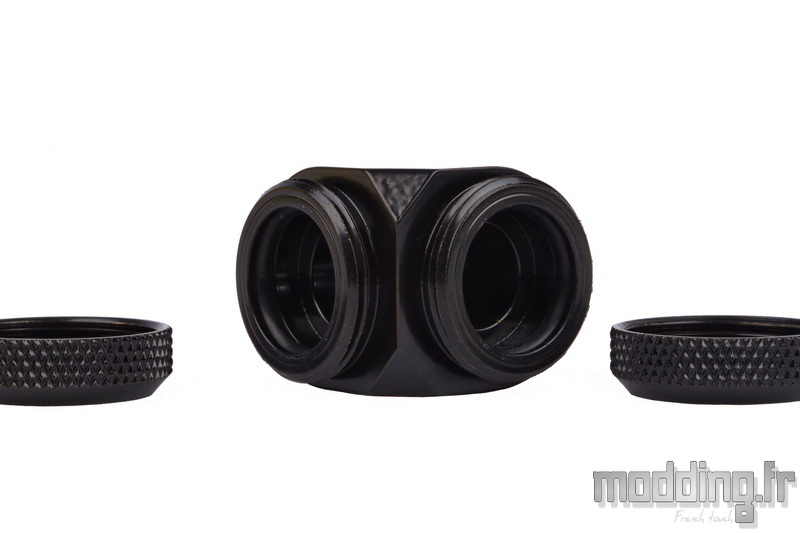

Le premier est un adaptateur en Y doté de trois ouvertures : une entrée et deux sorties.
Nous divisons notre circuit primaire en deux circuits secondaires.

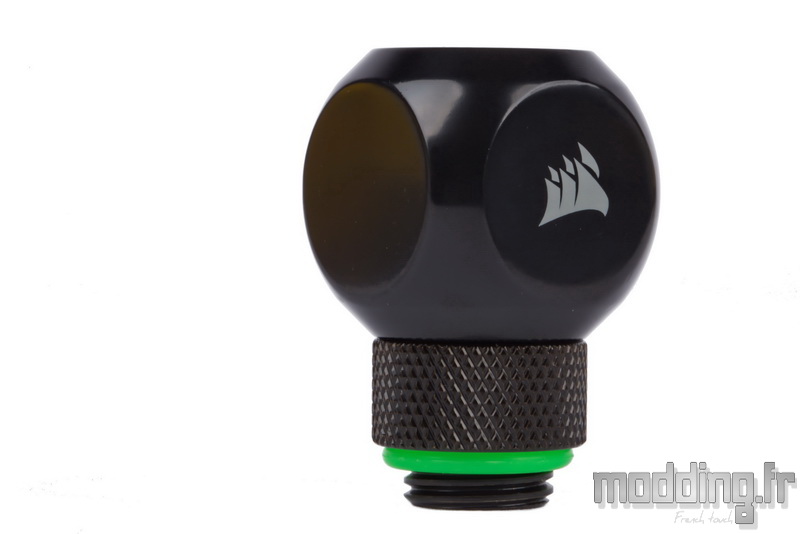

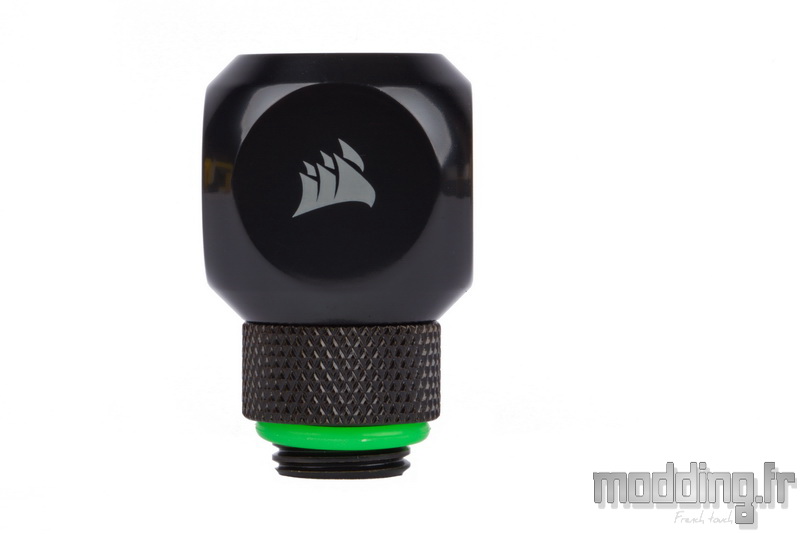

Un dé à 6 faces prend place sur une base dotée d’une texture en croisillon afin d’améliorer le grip lors du serrage.
Le dé tourne sur cette base en raison du concept rotatif de cet adaptateur.

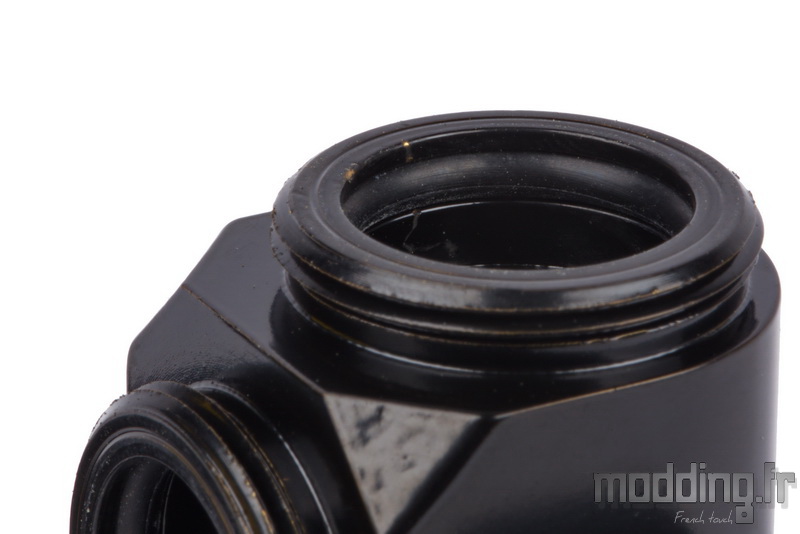

La face supérieure et une face sur le côté sont dotées d’une ouverture équipée d’un filetage 1/4″ femelle afin de mettre en place un embout ou un autre adaptateur.

La face à proximité directe d’une des ouvertures est tamponnée du logo Corsair.
Il fallait bien une surface plane pour que la marque y appose sa signature, toutes voiles déployées.

Les deux autres faces sont totalement obstruées.
La base est pourvue d’un filetage 1/4″ mâle autour duquel vient se loger le joint torique vert.
L’adaptateur mesure 38 mm de haut, le dé fait 24 mm de côté tandis que la base a un diamètre de 18 mm.

Nous avons ensuite le Fillport.
Un adaptateur qui permet de déporter l’entrée de remplissage du circuit au niveau de la paroi supérieure du châssis.
Il mesure 15 mm de haut auquel nous rajoutons les 3 mm d’épaisseur du bouchon.

Le bouchon est en plastique doté d’une fente afin de faciliter sa mise en place ou son extraction.
La partie supérieure du Fillport affiche par deux fois le nom de la marque.

La partie interne du Fillport est entièrement filetée avec un pas de vis de 1/4″ femelle.

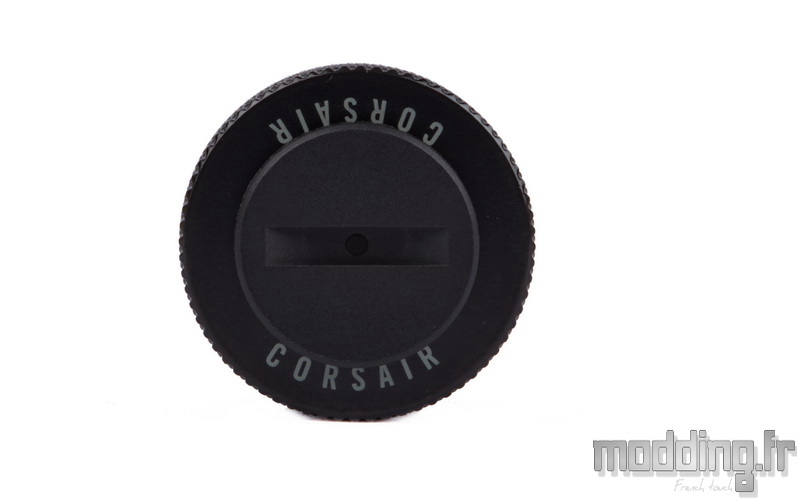

On note que le bouchon est associé à un joint torique de couleur noire.

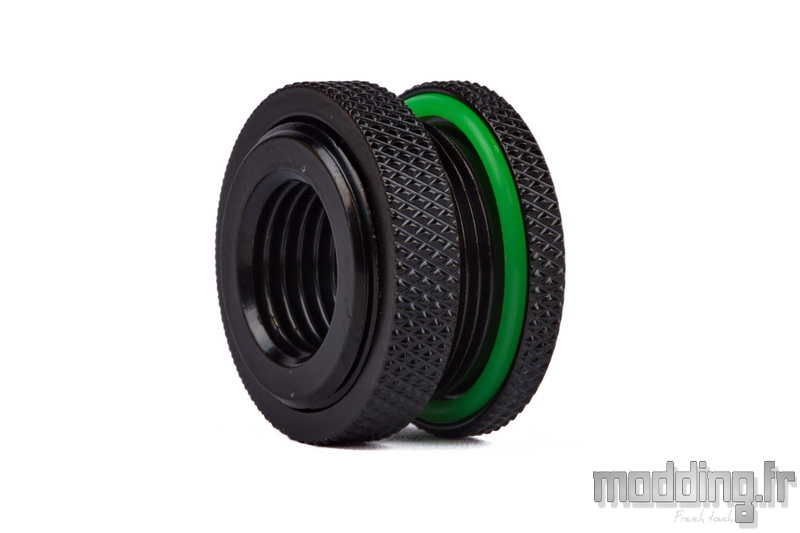

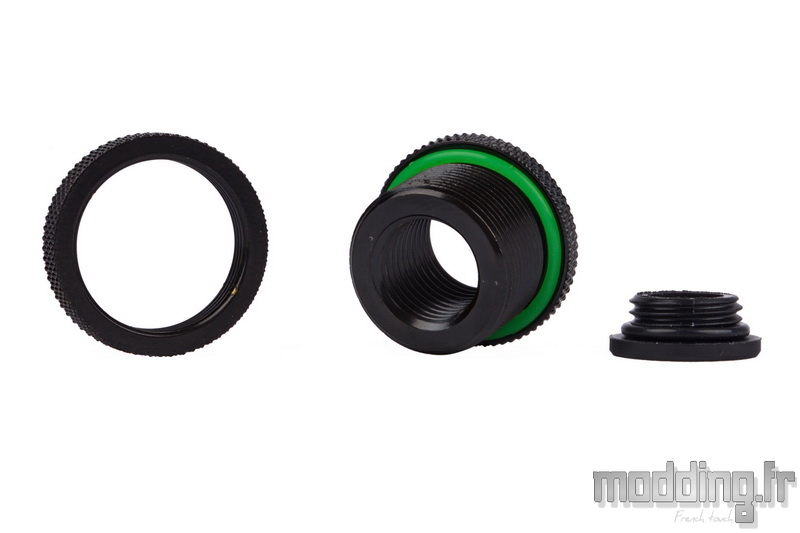

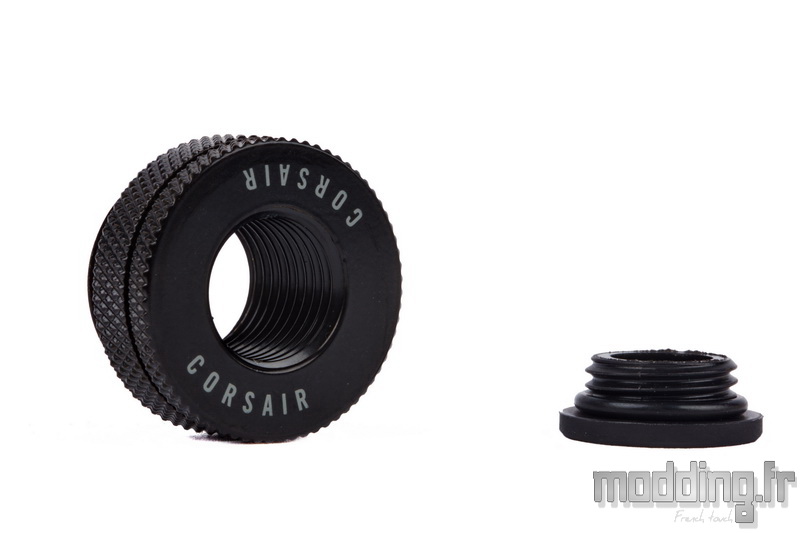

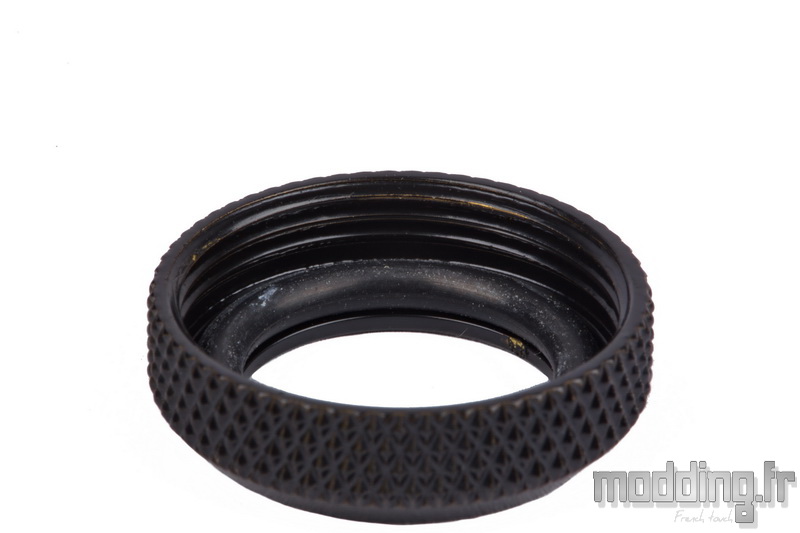

Le Fillport est doté d’une large bague de serrage de 5 mm d’épaisseur. Elle permet de fixer l’ensemble à la paroi du boitier.
La surface de ces deux composants revêt une texture en croisillon afin de faciliter le serrage.

Le diamètre externe de la bague de serrage est de 25 mm.
La partie fixe dispose d’un filetage externe associé à un joint torique vert.
Il faut pratiquer un trou de 20 mm de diamètre afin d’insérer ce Fillport dans la paroi du boitier.
Une fois en place, on ajoute à son extrémité inférieure tout type de raccord doté d’un filetage 1/4″ mâle.

Le dernier élément est une valve.
En général, nous plaçons ce robinet au niveau de la vidange du circuit.
C’est d’ailleurs au niveau de cette vidange que l’on aura besoin de l’adaptateur en Y.

Vu que le corps de la valve est doté de deux filetages 1/4″ femelles, nous allons devoir mettre en place des embouts et joindre la valve à l’adaptateur en Y par un tuyau ou un tube rigide.
Ce corps présente un diamètre de 23 mm pour une longueur de 36 mm.
Le conduit interne mesure 10 mm de diamètre.

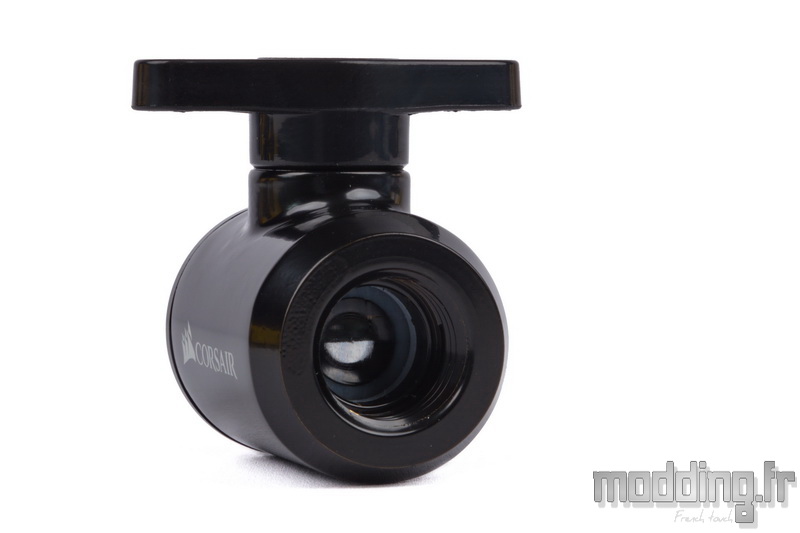

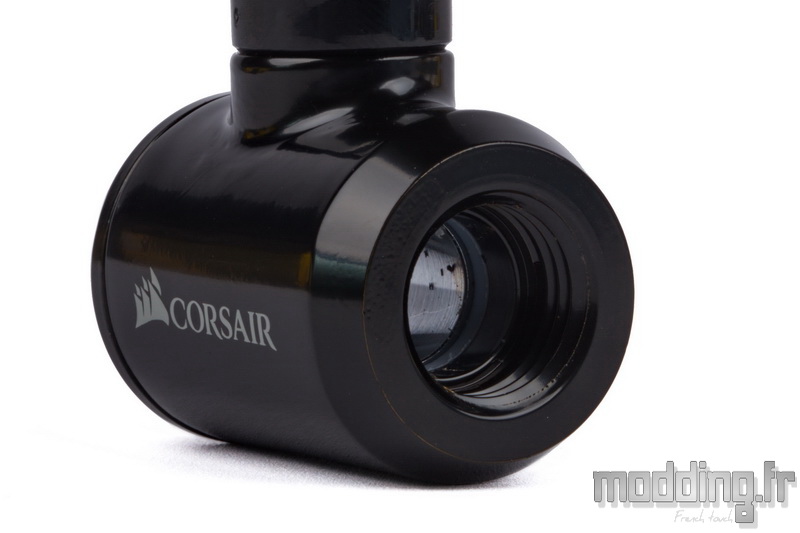

Corsair appose sa signature de part et d’autre du cylindre.
On note au passage que les extrémités sont biseautées.

Tandis que le corps est en laiton massif, le robinet est en plastique avec, cependant, la même teinte de peinture.

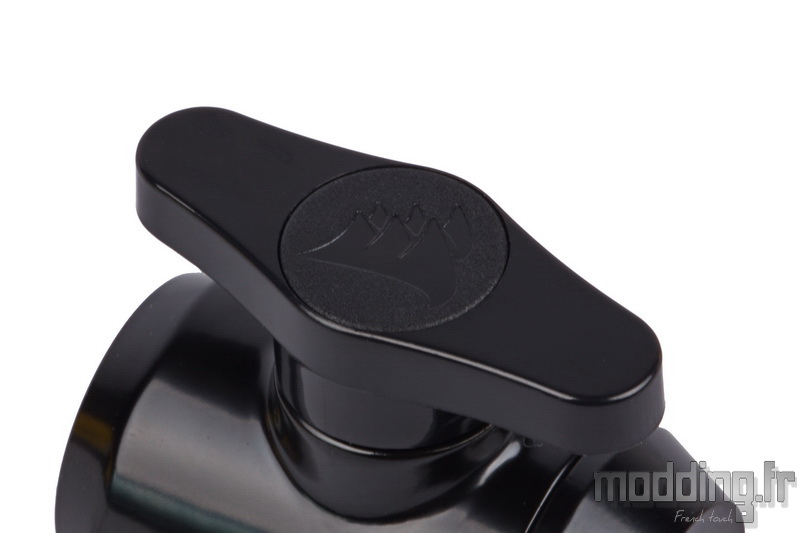

Corsair grave son logo sur l’axe centrale du robinet.
