Le support ELV8 :

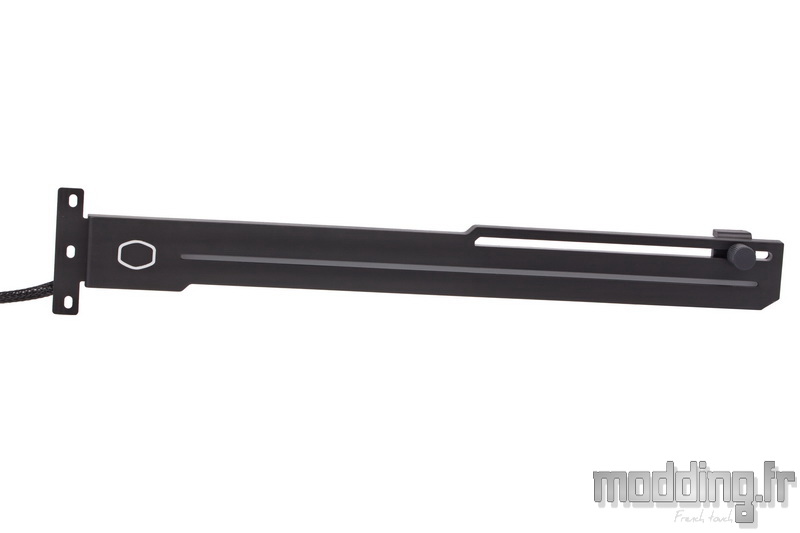

Voici comment se présente le support ELV8 de Cooler Master.
Un support horizontal qui se place parallèlement à la carte graphique, un peu comme si nous avions deux cartes l’une sur l’autre.
Les dimensions sont de l’ordre de 305 mm de long sur 33.5 mm de large.
L’intérêt du ELV8 est donc de venir supporter la carte graphique sur sa partie distale, à l’opposé de son point d’ancrage sur le châssis.

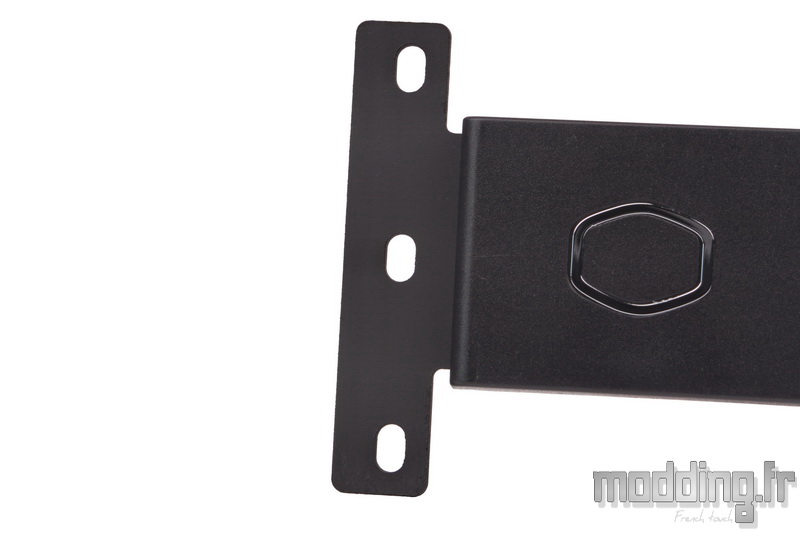

Cooler Master conforte l’attache de son support avec trois points de fixation de manière à ce que le ELV8 ne vienne pas à ployer sous le poids de la carte graphique.
Il se compose d’une armature en acier sur lequel prend place un carénage en plastique noir.
Ce carénage apporte la petite touche stylée façon Cooler Master.

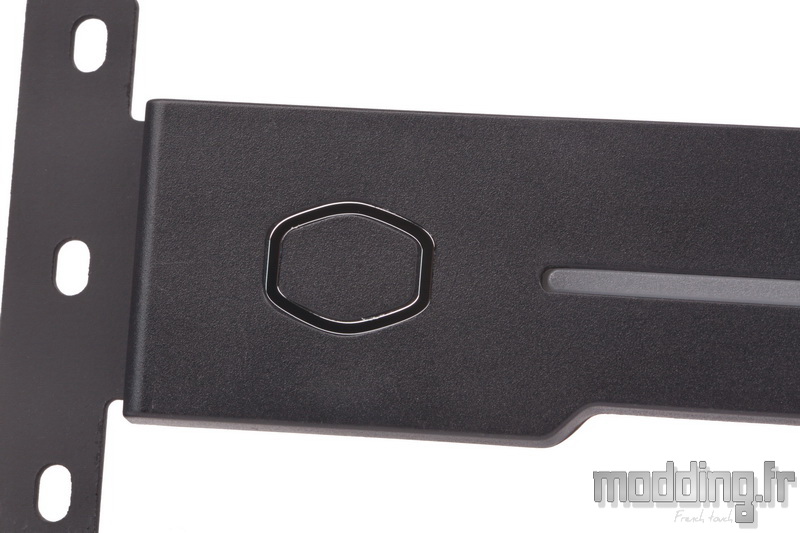

D’ailleurs, la marque ne manque pas d’y apposer son logo.
Du moins la partie emblématique de son logo avec sa forme si caractéristique.

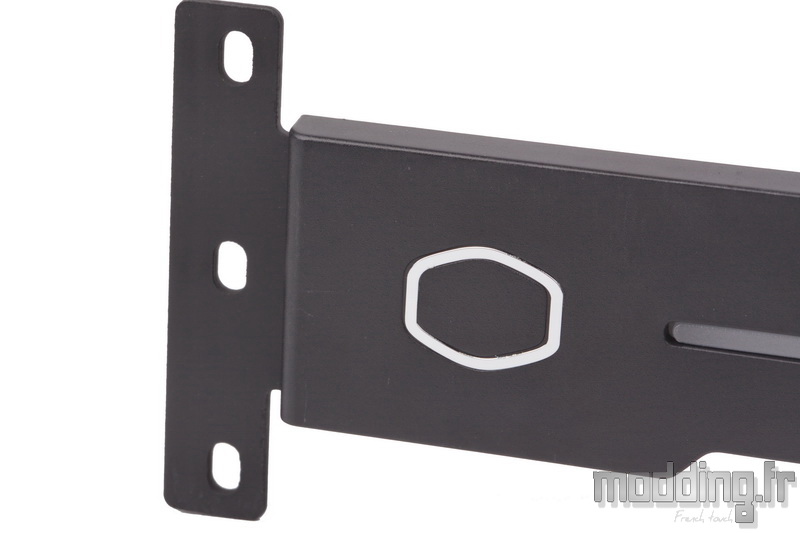

L’aspect métallisé joue avec la lumière de nos spots d’éclairage.

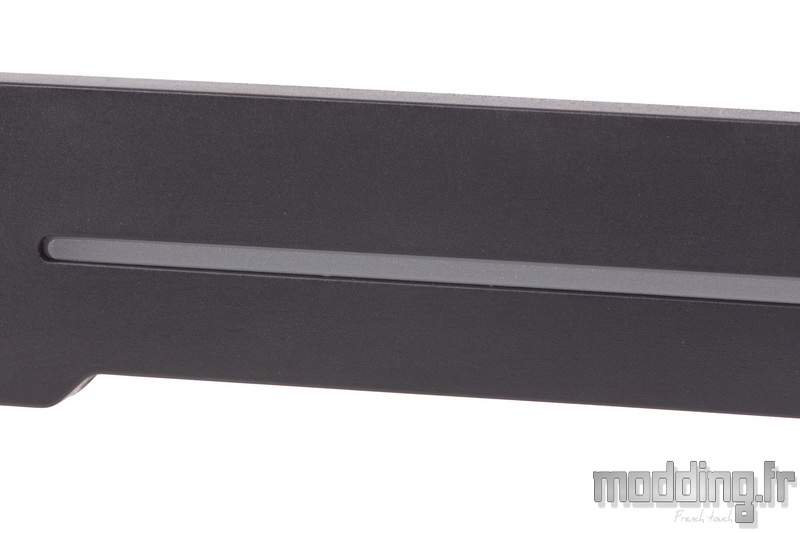

S’ensuit un fin liseré translucide…
… Qui court sur toute la longueur du support.
Son aspect translucide optimise la diffusion de l’éclairage émis par la bande de LED aRGB qui se cache derrière.

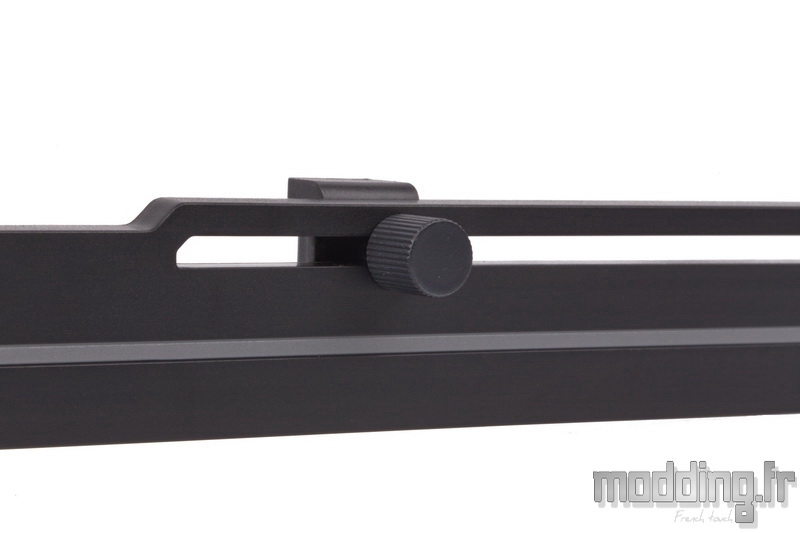

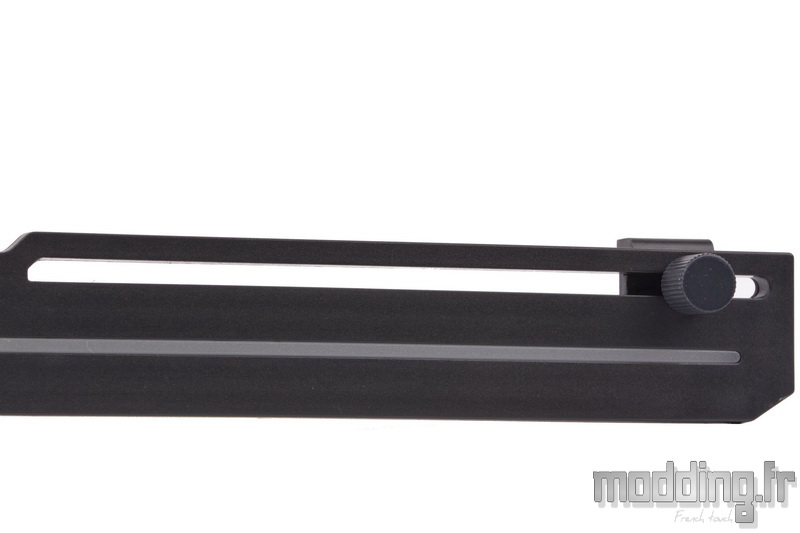

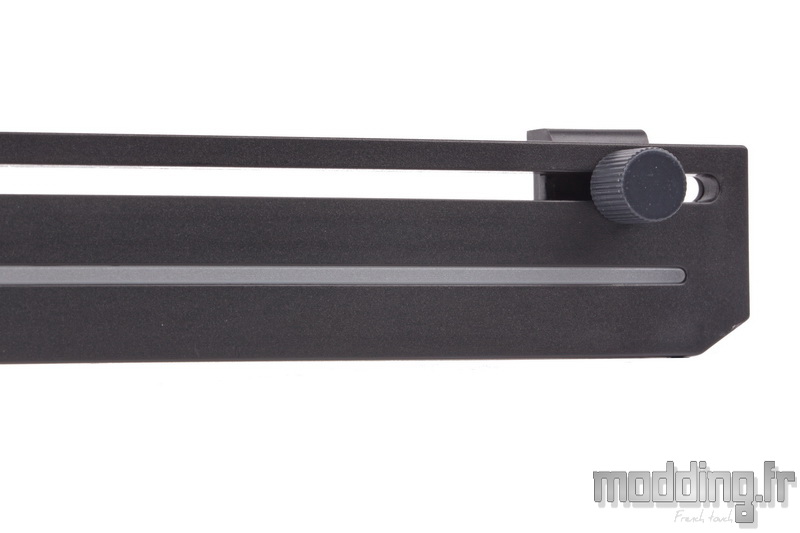

Sur la partie distale, nous avons un large sillon dans lequel évolue le taquet afin de se positionner idéalement sous la carte graphique en fonction de la longueur de cette dernière.

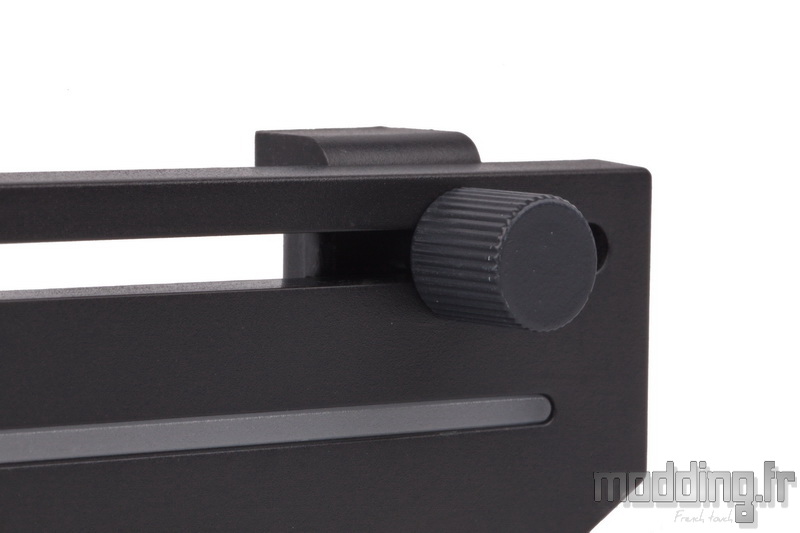

Une vis à main permet de fixer la position du taquet.
Le réglage s’effectue sur une douzaine de centimètres.
Le carénage en plastique se plaque sur la face externe de l’âme métallique tout en recouvrant les bords de celle-ci.
La vis à main se loge dans une petite pièce en acier prenant ainsi en sandwich le taquet qui demeure en plastique.
La partie qui va au contact du carénage de la carte graphique mesure 15 mm de long sur 10 mm de large.
En raison de sa petite taille, Cooler Master n’a pas installé de manchon en caoutchouc.

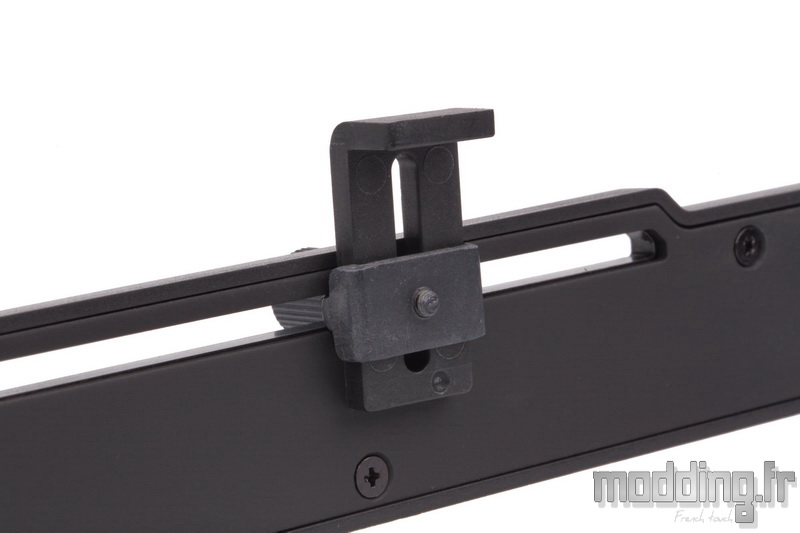

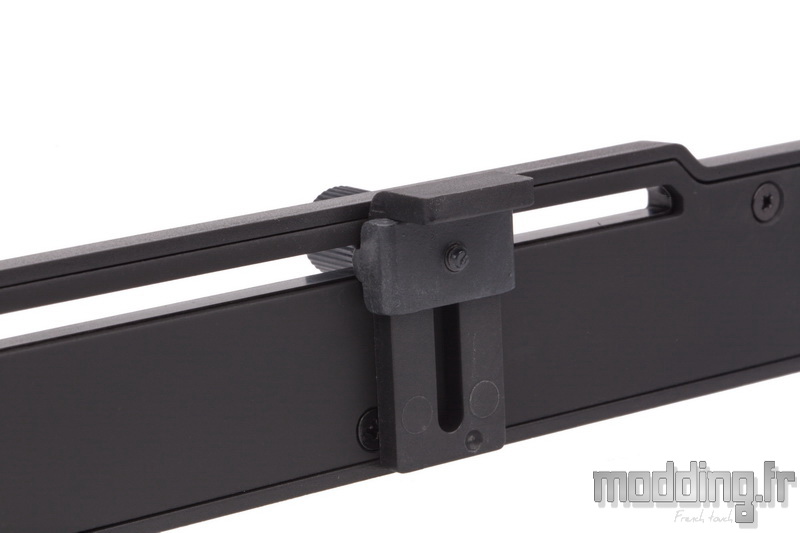

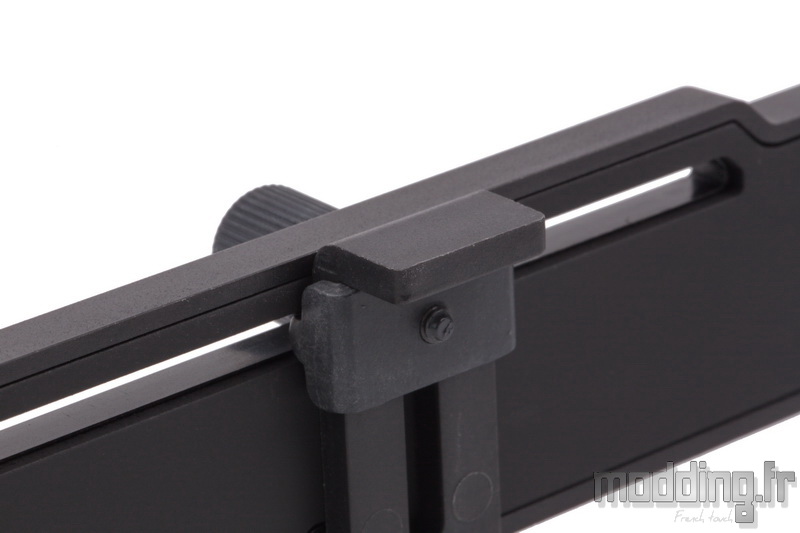

Le réglage du taquet s’effectue en profondeur, mais aussi en hauteur.
Nous avons une amplitude d’une vingtaine de millimètres afin de nous adapter aux différentes épaisseurs des cartes graphiques.

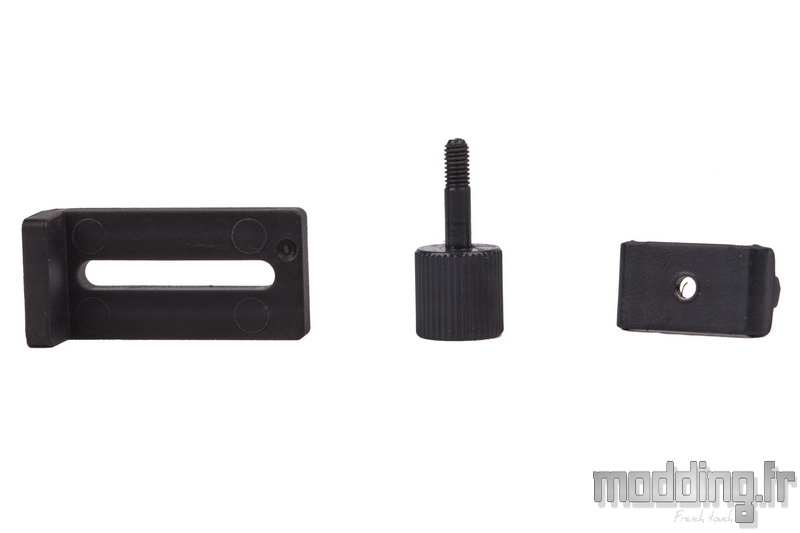

Le taquet une fois démonté avec sa partie centrale en plastique et de part et d’autre la vis à main et la petite pièce en acier doté d’un orifice taraudé en M3.

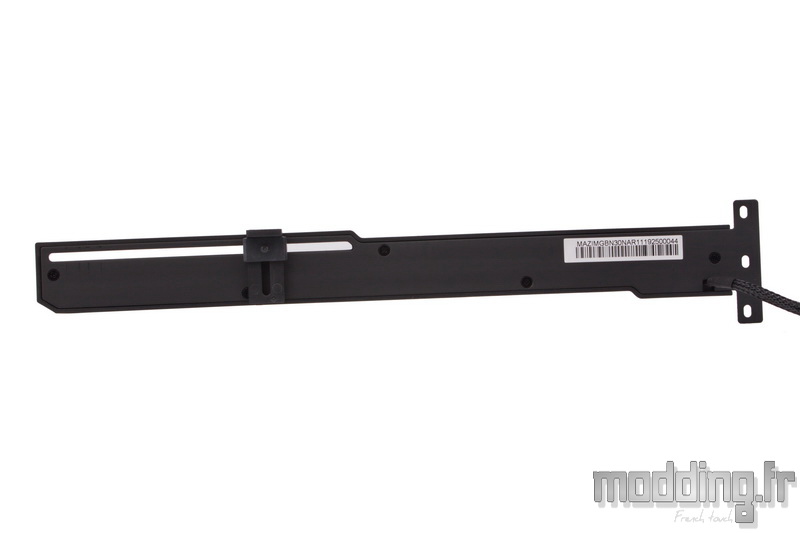

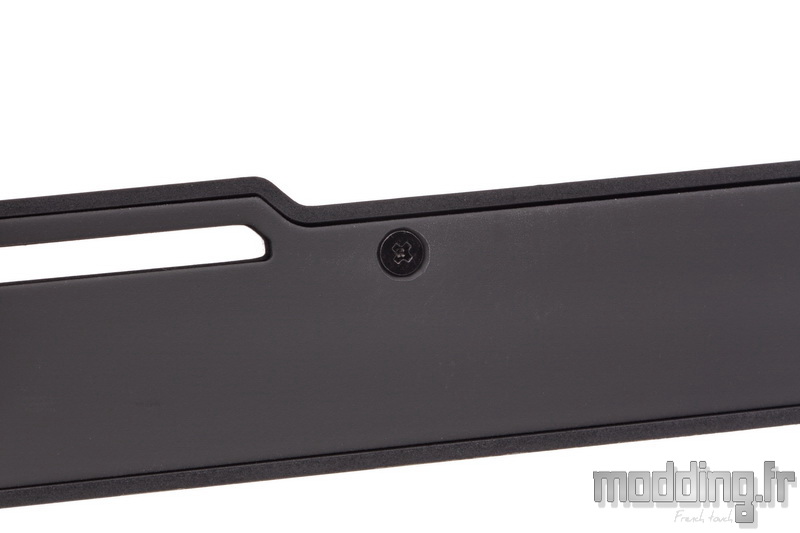

Le carénage en plastique du support ELV8 est fixé à la platine en acier par 5 vis.

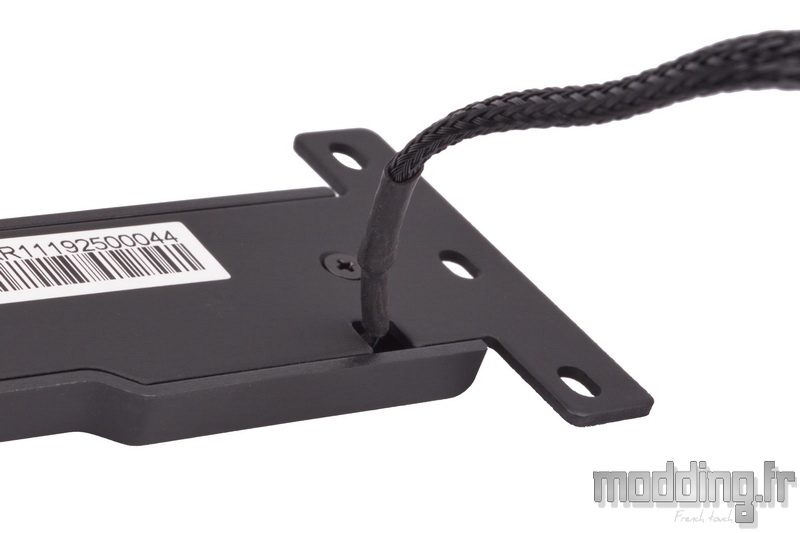

Le câble qui alimente la bande de LED aRGB émerge à proximité des points de fixation.

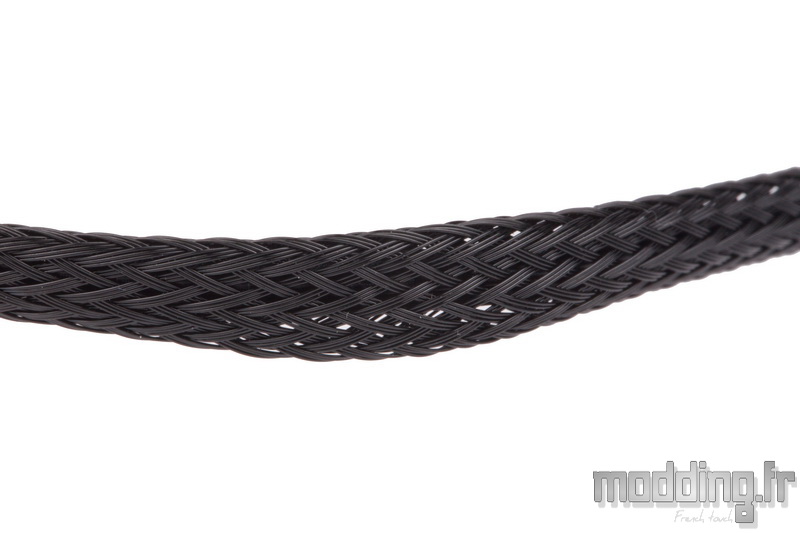

Entièrement revêtu d’une gaine tressée noire, le câble mesure 300 mm.

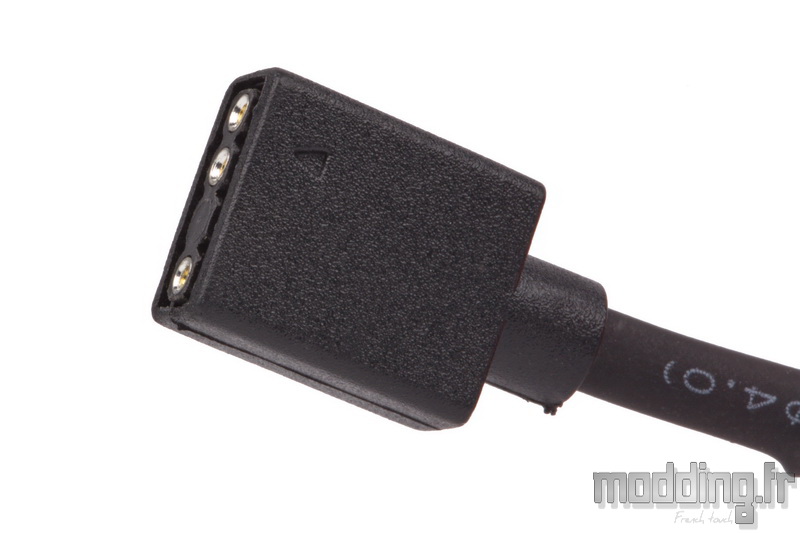

Il termine sa course dans une prise aRGB de type 5V/D/-/G femelle.
Si le header aRGB de la carte mère (Asus, MSI ou Asrock) se situe à proximité, nous pourrons directement connecter la prise aRGB du support ELV8.

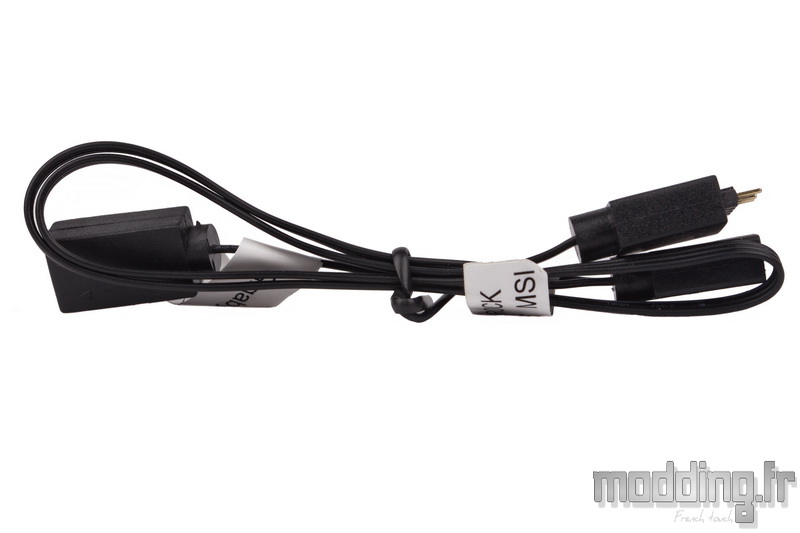

Le cas échéant, nous utilisons l’adaptateur inclus dans le bundle.
Ce genre de connexion a parfois tendance à se défaire…

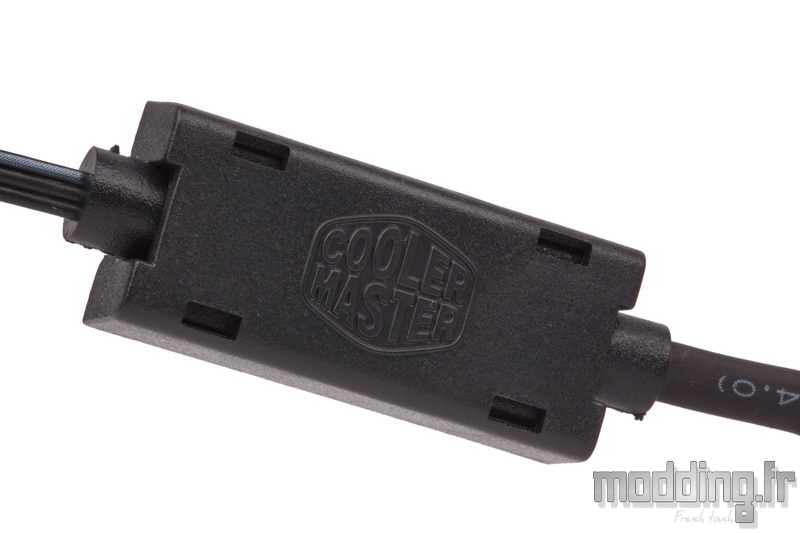

Cooler Master nous propose ce petit accessoire en plastique.

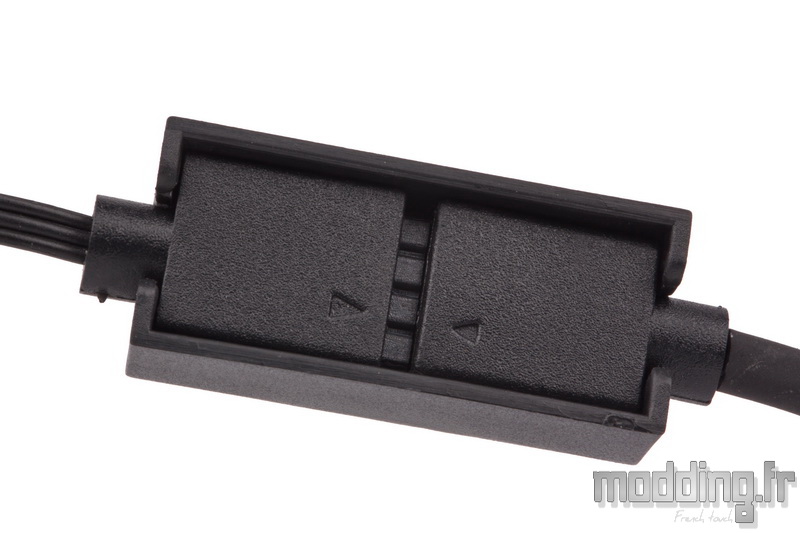

Un accessoire que l’on glisse au niveau des deux prises connectées entre elles afin de sécuriser le branchement.
Simple et très efficace !

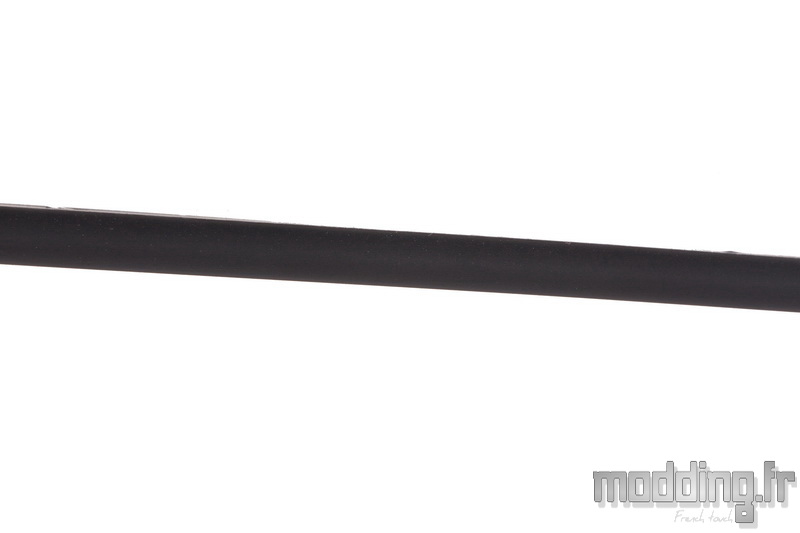

Le support ELV8 en lui-même mesure 6 mm d’épaisseur.
La platine en acier mesure 1.5 mm d’épaisseur.

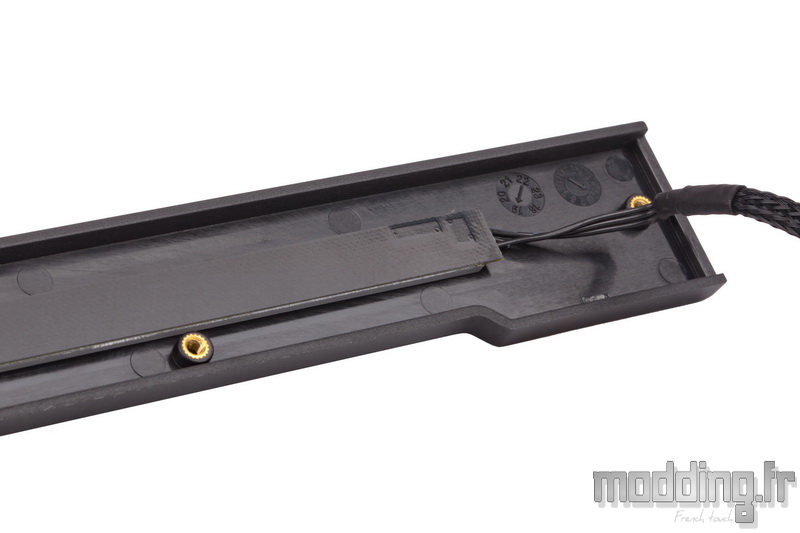

Sur la face interne du carénage, nous découvrons la bande de LED aRGB qui se positionne juste derrière le liseré translucide.
Une bande disposant de 26 modules.
Au passage, nous remarquons la présence de laiton au niveau des points de fixation du carénage.
