Les caractéristiques :
Une boite toute en longueur renferme notre support ELV8.
Nous retrouvons les couleurs chères à la marque avec le gris météore et ce mauve qui vient habiller les côtés de la boite.
Sur la face principale, le logo Cooler Master, le nom du modèle ainsi que quelques icônes entourent la modélisation du ELV8 arborant son rétroéclairage.
Les icônes présentes mettent en avant la compatibilité de cet éclairage avec les différentes marques de cartes mères gérant la technologie adressable des LED RGB.
La description traduite en plusieurs langues est affichée au dos de la boite.
On y trouve aussi un schéma reportant les différentes dimensions de cet accessoire.
Les côtés de la boite arborent le fond mauve sur lequel est retranscrit en lettres blanches le nom du modèle ainsi que le logo Cooler Master et la modélisation du support ELV8.

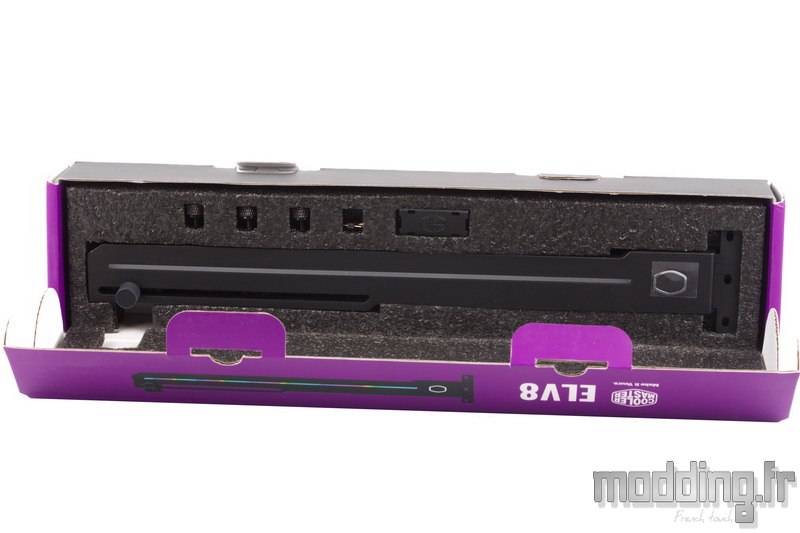

Un soin particulier est apporté à la protection du raidisseur qui prend place dans une mousse expansée noire avec ses différents accessoires.

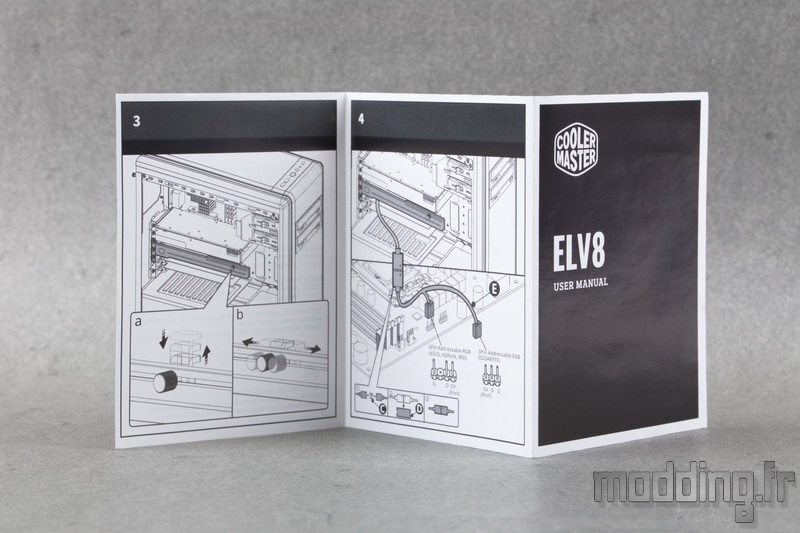

Nous avons le manuel d’utilisation qui nous donne la marche à suivre quant à l’installation du support dans le boitier PC et le réglage de son taquet.
Trois vis à main assurent la fixation du ELV8 sur l’emplacement des équerres du boitier PC.
Le support est doté d’un rétroéclairage aRGB.
Nous avons un câble qui permet de brancher cette bande de LED sur le header aRGB de la carte mère.
Sans ce genre de carte mère, il nous est impossible d’alimenter les LED du ELV8 qui ne dispose pas d’un câble d’alimentation classique (Sata ou Molex).
A moins de disposer d’un contrôleur aRGB.
Le câble mesure 350 mm.

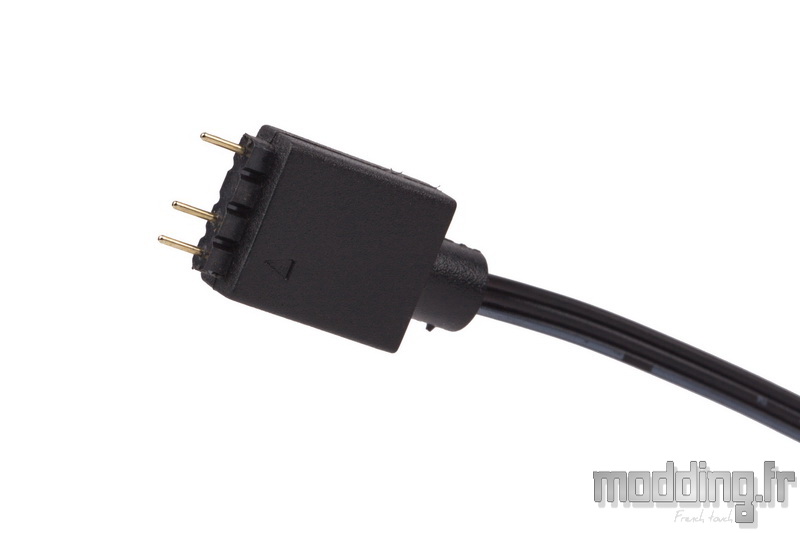

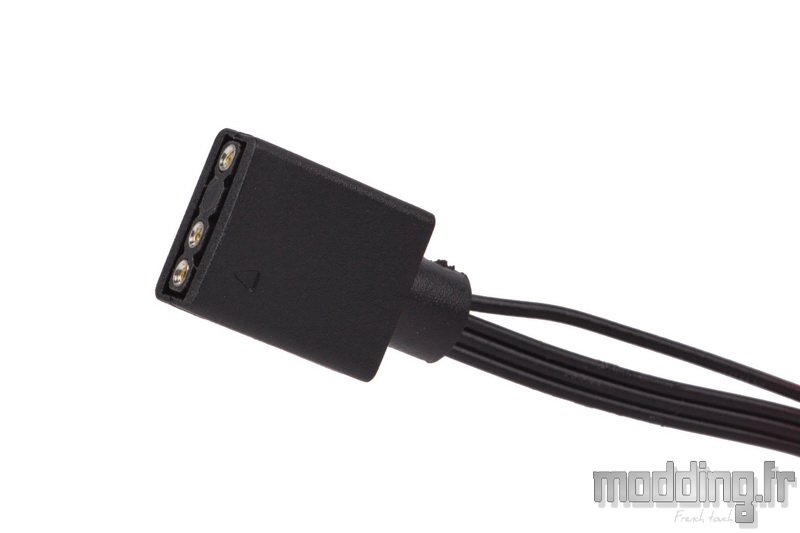

A l’une de ses extrémités, nous avons une prise aRGB de type 5V/D/-/G mâle qui se branche sur le câble du support ELV8.

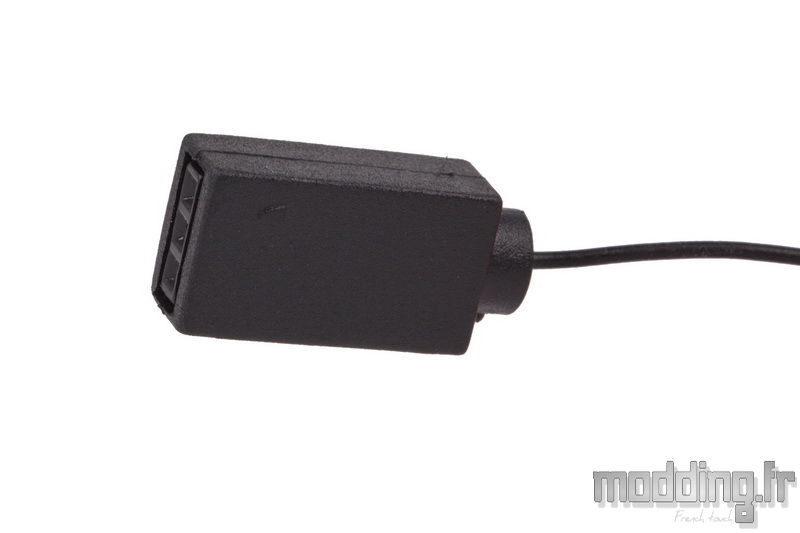

A l’autre extrémité nous avons une prise aRGB de type 5V/D/-/G femelle.
Cela permet de connecter la bande de LED sur les cartes mères Asus, MSI ou Asrock qui possèdent ce genre de connectique, du moment où elles gèrent la technologie adressable des LED (alimentation en 5 V).
On note la présence d’un quatrième fil qui émerge de cette prise.
Gigabyte est la seule marque de carte mère qui opte pour un autre type de header aRGB. Nous n’avons donc pas de header 5V/D/-/G mais un header VDG.
Ce quatrième fil aboutit à ce genre de prise afin d’assurer la compatibilité avec Gigabyte.
Cependant, nous restons perplexes sur le montage électrique de cet adaptateur… La prise 5V/D/-/G est bien câblée avec les trois fils 5V, D et G.
Or nous n’avons qu’un seul de ces trois fils qui est repiqué et qui se dirige vers la prise VDG. Cette dernière ne semble donc câblée qu’avec le fil D afin de donner les instructions aux LED pour qu’elles affichent les différents effets d’éclairage dont dispose le logiciel RGB Fusion.
C’est là que l’on se pose la question suivante : comment est alimentée la bande de LED en l’absence des deux autres fils (5V et G) ?
Nous rappelons que la bande de LED est seulement alimentée par la carte mère en l’absence d’une prise Sata (ou Molex) que l’on connecterait à notre bloc d’alimentation.

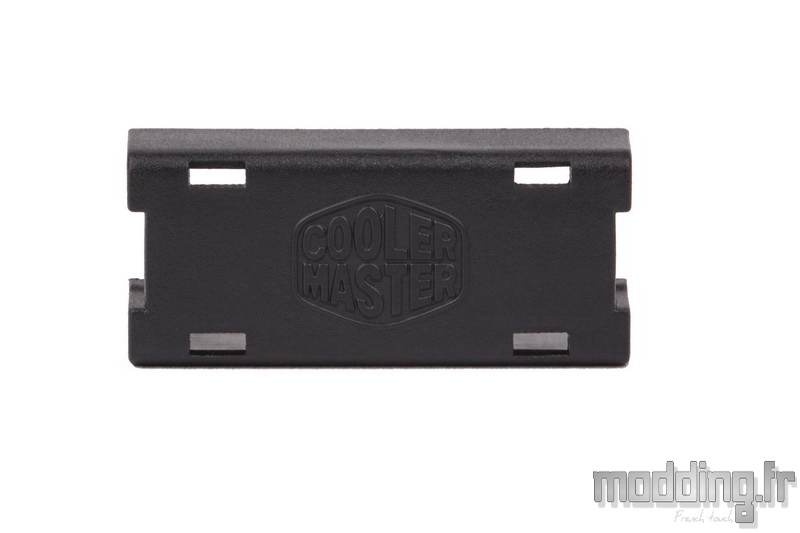

La marque fournit une pièce en plastique qui sécurise le branchement du câble avec celui du support ELV8 en emprisonnant les deux prises.
Une fois les deux prises connectées, on les glisse à l’intérieur de cet accessoire.

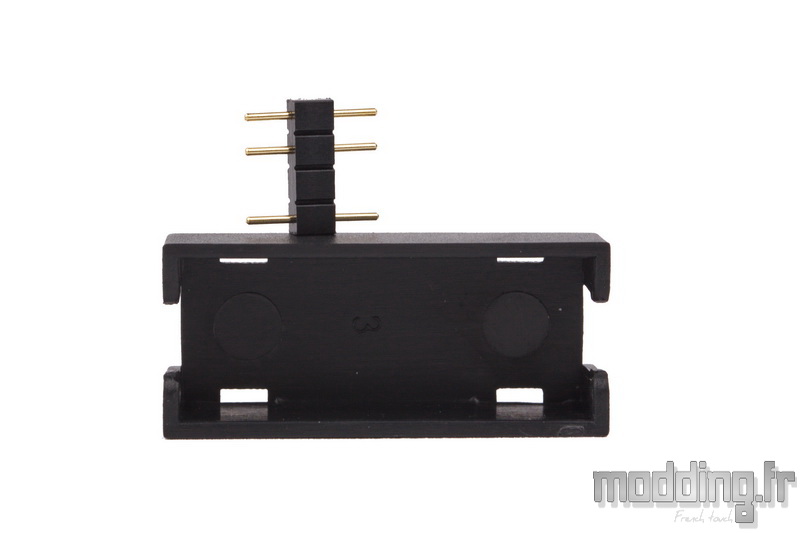

Cooler Master fournit aussi un adaptateur mâle/mâle pour prise aRGB de type 5V/D/-/G femelle.
Il s’avere utile pour connecter la prise 5V/D/-/G femelle du ELV8 sur l’un des prises 5V/D/-/G femelle du contrôleur aRGB Cooler Master (optionnel).
Les spécifications :
|
Support Carte Graphique ELV8 |
Dimensions |
305 x 52 x 6 mm |
Matériau |
Acier, plastique |
LED |
aRGB |
Tension |
5 V |
Garantie |
2 ans |
