[Presentation] Chromax by Noctua

Les ventilateurs :

Chaque ventilateur prend place dans une boite plus grande que la gamme classique.

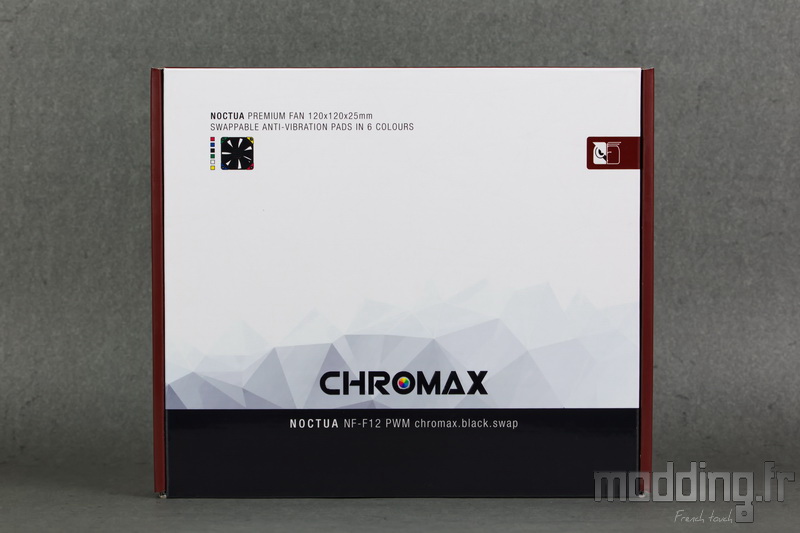

De plus, point de photo teasing sur la face principale de la boite si ce n’est ce fond blanc et le logo Chromax qui se place au-dessus d’un large bandeau noir.
Au sein de ce bandeau est retranscrit le modèle du ventilateur.

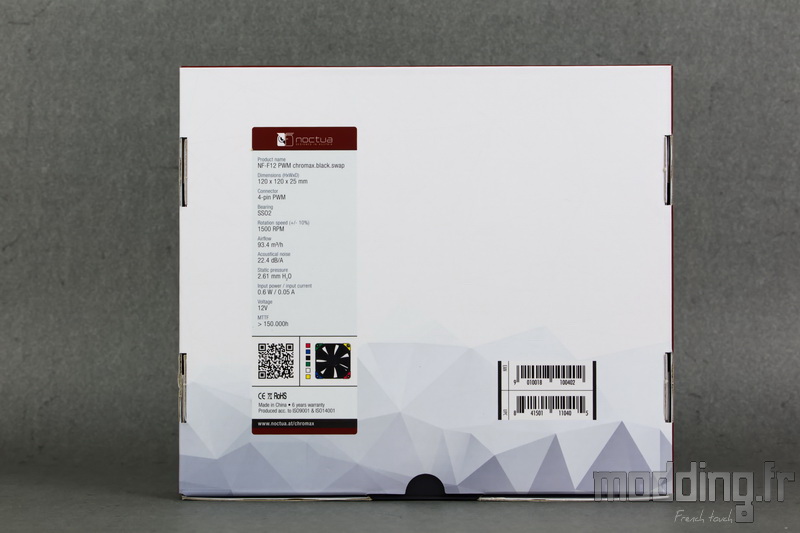

Au dos de la boite, nous avons les spécifications du ventilateur.

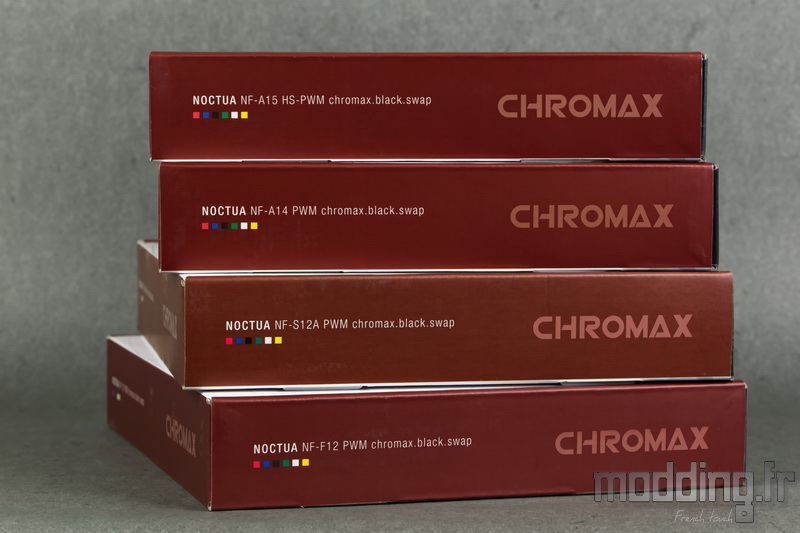

On a beau être dans la gamme Chromax, Noctua ne peut renier ses couleurs d’origine et nous avons le marron qui s’affiche sur les cotés avec la retranscription du logo Chromax ainsi que du nom du ventilateur présent à l’interieur.

Ah quelle émotion !!! On ouvre la boite et nous découvrons un ventilateur tout de noir vêtu qui prend place au sein d’un blister thermoformé tel un écrin…
A ses cotés, 6 silentblocs de différentes couleurs prennent place dans des logements bien distincts.

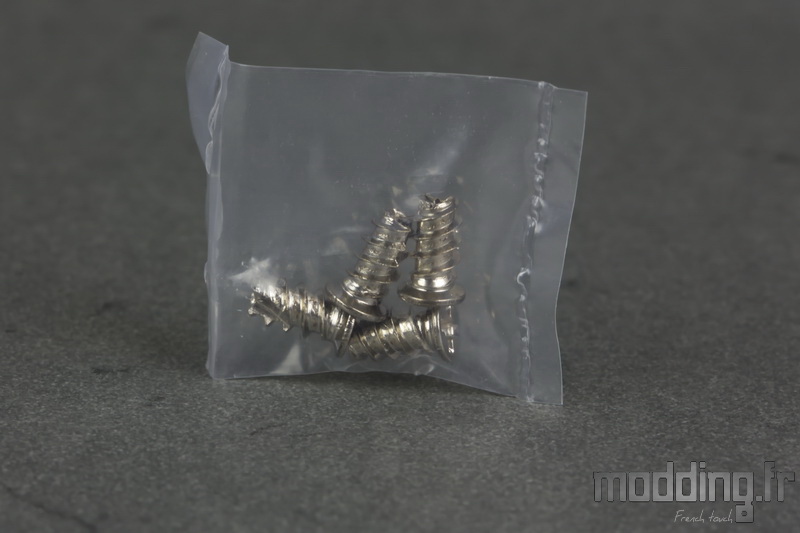

Le bundle comprend un sachet de 4 vis chromées inclus dans une …

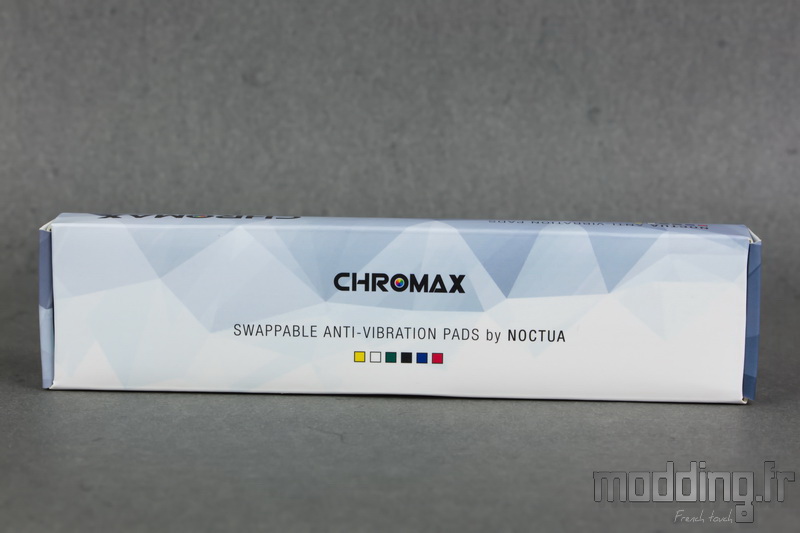

… Petite boite contenant le reste des silentblocs.

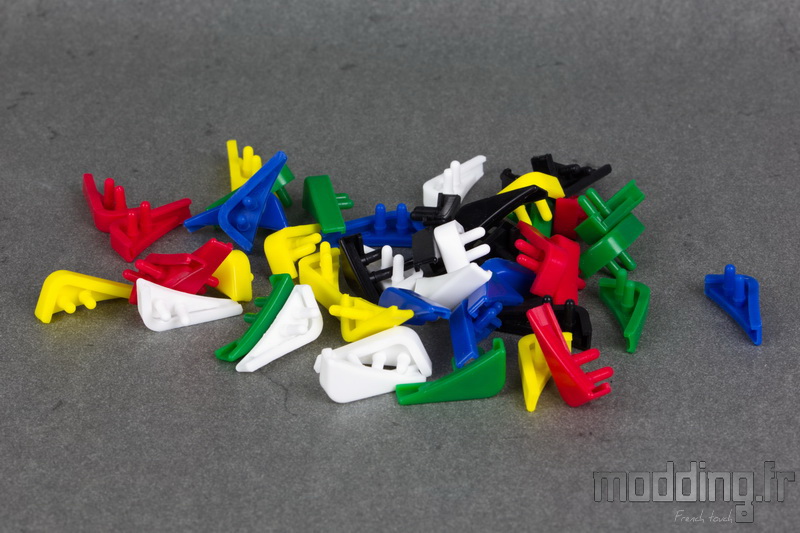

Nous avons au total, 4 silentblocs de chaque couleur soit 24 silentblocs.

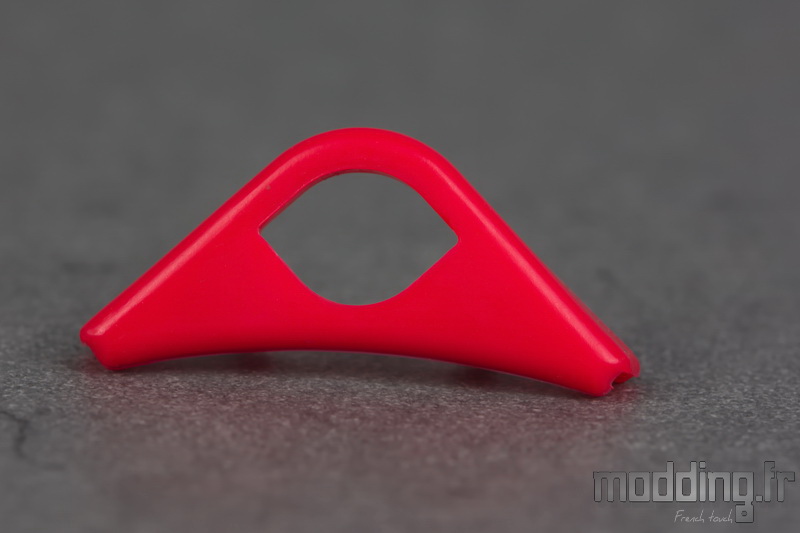

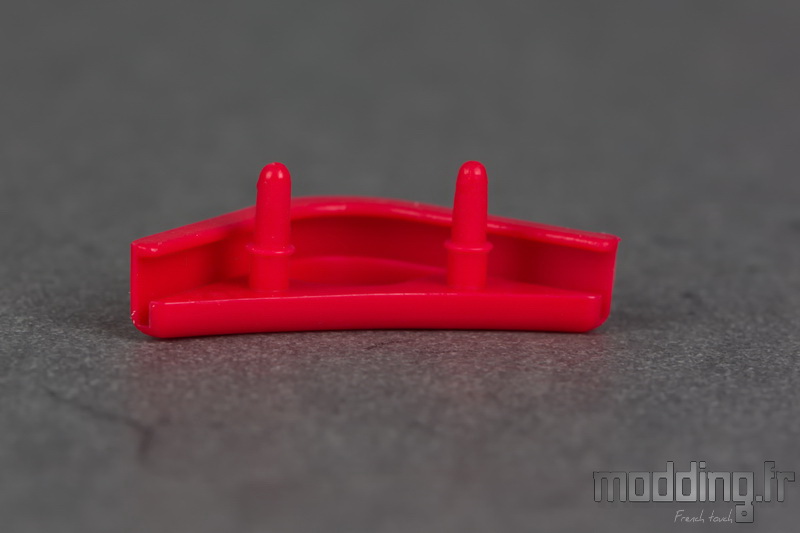

Ils sont constitués de silicone et présentent deux petites attaches sur leur face interne.

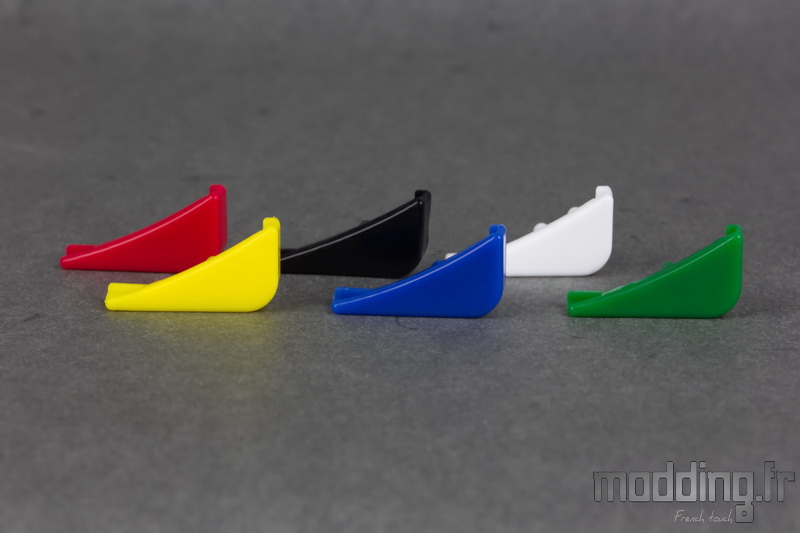

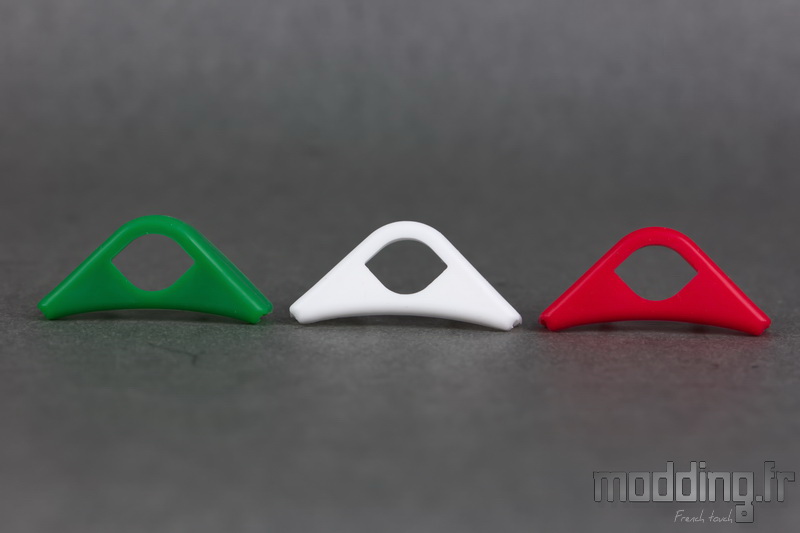

La gamme Chromax garde les mêmes couleurs, à savoir : Vert, Blanc, Rouge …

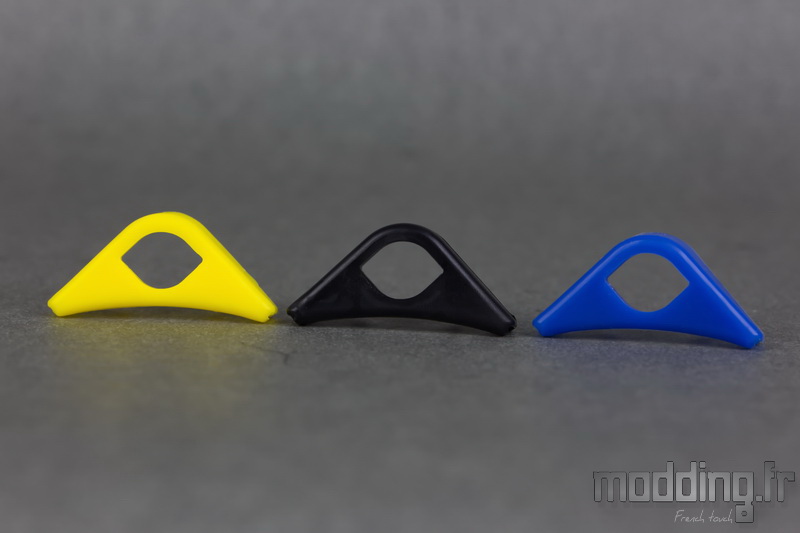

…. Jaune, Noir et Bleu.

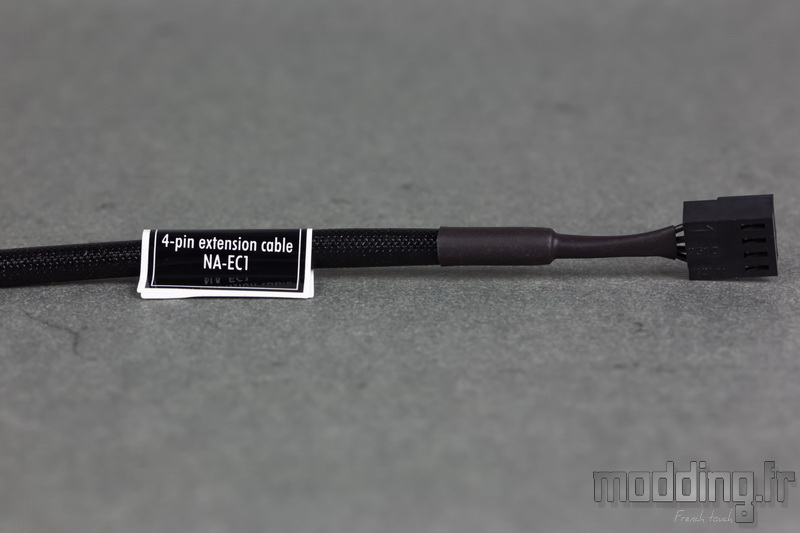

Sous le blister nous avons un câble NA-EC1.
Il s’agit d’une extension mesurant 300 mm et dotée de prise 4-pins.
Il est habillé d’une gaine tressée noire.

Pourquoi un tel adaptateur? La gamme des ventilateurs Chromax utilisent un système de câblage modulaire.

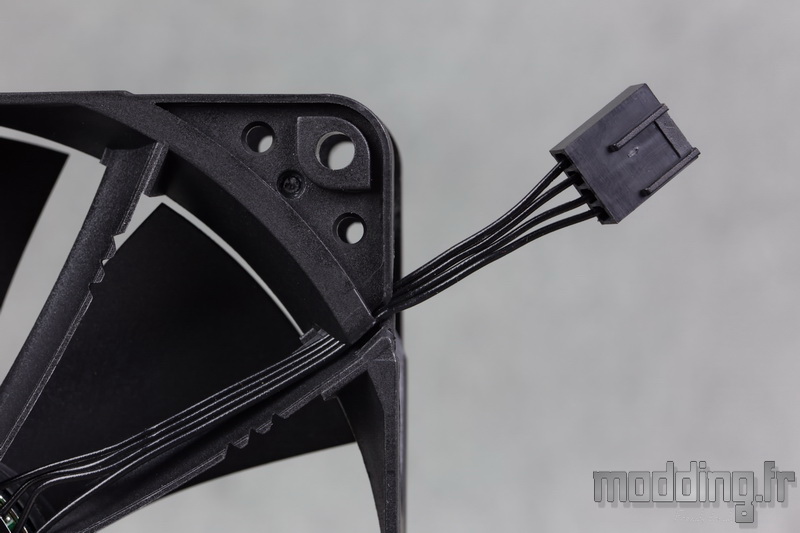

Le câble issu du ventilateur mesure à peine une vingtaine de millimètres.
Soit nous connectons l’adaptateur inclus dans le bundle, soit nous choisissons un des câbles colorés que propose la gamme Chromax pour être raccord avec la couleur des silentblocs.

Voici le NF-F12 PWM version Chromax…
Beaucoup plus sobre que son homologue aux couleurs Noctua!

Même l’étiquette placée à l’arrière du cadre revêt cette couleur noire. Cependant le logo reste aux couleurs d’origine.

A part ce changement de couleur, les ventilateurs gardent leurs caractéristiques d’origine notamment au niveau des différentes optimisations du flux d’air.
Comme ici, avec le NF-F12 où nous retrouvons le systeme Focused Flow avec la présence de 11 aubes fixes qui viennent canaliser et orienter le flux d’air afin de le concentrer pour améliorer sa pression statique (un point important dans une utilisation combinée à un radiateur d’Aircooling ou de Watercooling).

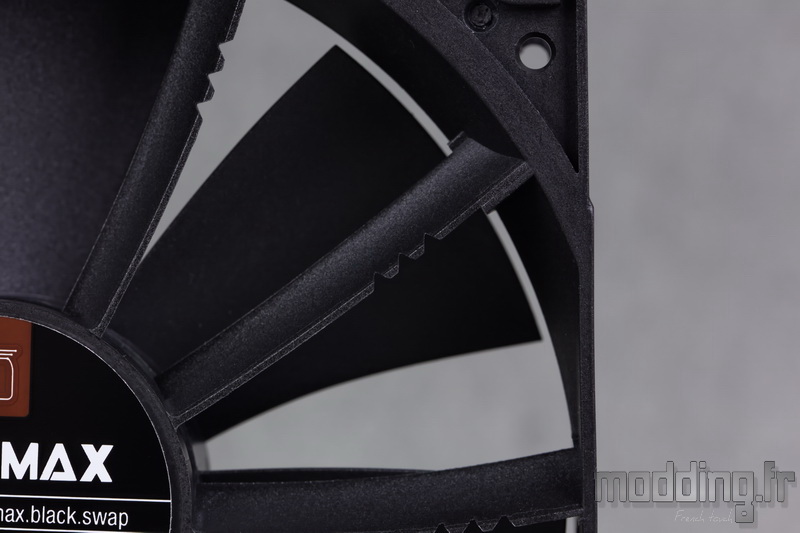

De plus, ces branches de cadre sont disposées selon une orientation angulaire irrégulière et comportent des entailles Vortex-Control. Cela permet de répartir le signal sonore émis sur une large bande de fréquences et de générer ainsi un bruit moins agressif pour notre oreille.

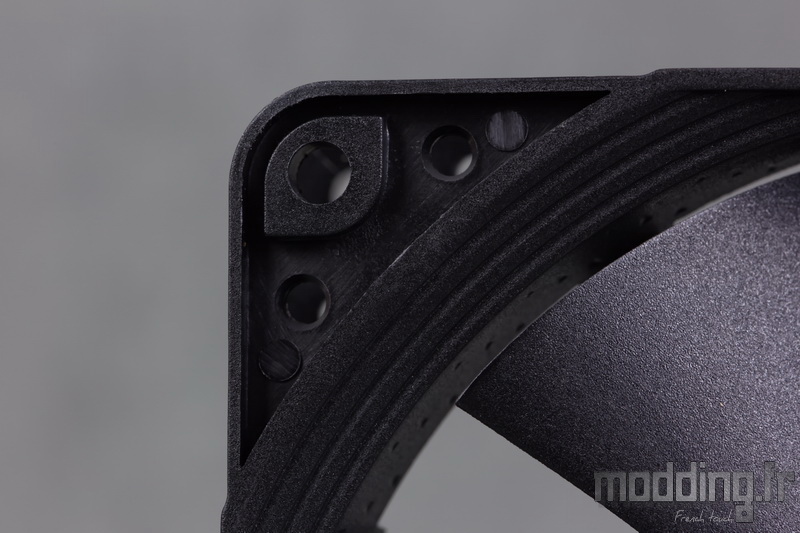

Nous avons le système Stepped Inlet avec sa conception en forme d’escalier. Cela ajoute une turbulence au flux entrant, permettant à ce flux de bien coller au cadre générant ainsi son renforcement.

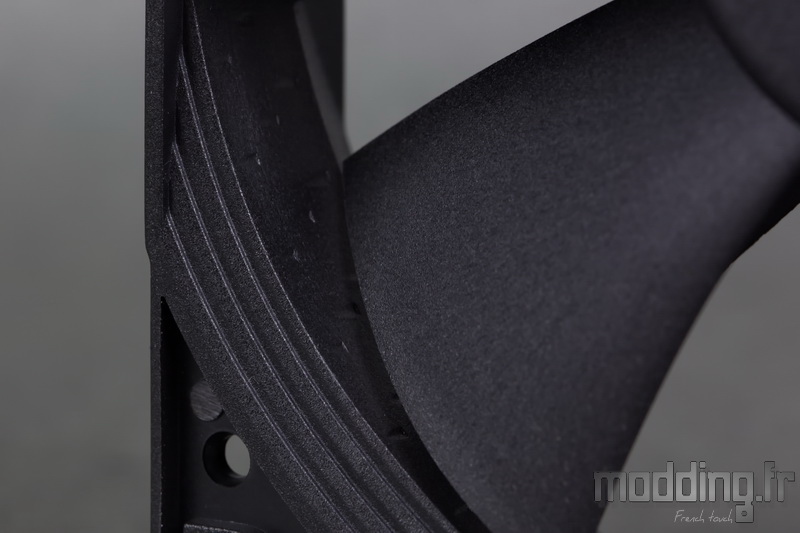

Ce système est couplé à la présence de petits conduits creusés à même la matière plastique de la bande interne du cadre. Baptisés Inner Surface Microstructures, ils réduisent la séparation des flux, de ce fait nous avons une amélioration acoustique tout en augmentant l’efficacité globale.

Point de silentblocs presents dans les coins du cadre…. Du moins en l’état actuel.

Faisant partie de la gamme Chromax, chaque ventilateur est donc accompagné d’un lot de silentblocs de différentes couleurs.

On glisse les petits bâtonnets souples à travers les trous de chaque coin.
Le silentbloc est bien en place dés que l’on aperçoit la bague silicone de l’attache en dedans du cadre.

Le blanc contraste bien avec l’habit noir de notre NF-F12.

Mais nous n’avons que 4 silentblocs de chaque couleur … !!!
Plusieurs possibilités s’offrent à nous … Soit nous laissons l’autre face du ventilateur sans silentblocs…

Soit nous nous servons des unités noires pour avoir un contact amorti avec la paroi du boitier ou le radiateur issu d’un ventirad ou d’un système de Watercooling.
Okay…. Mais si on veut équiper le ventilateur de silentblocs noirs tout en gardant cet amorti ….
Ou avoir la même couleur de silentbloc sur les deux faces du ventilateur ???
Là, il n’y pas d’autre choix que de se procurer le kit de silentblocs additionnels : NA-SAVP1. Chacune de ces boites contient 16 unités de même couleur au prix de 6.80 euros.

Le jaune est pas mal aussi sur le NF-F12 noir…

Le vert ?…

Le rouge assure toujours un coté “gaming”….

Que dire du bleu ?….

Ou sinon on reste dans le noir complet…

Le second ventilateur en 120 mm bénéficiant du concept Chromax est le NF-S12A PWM.
Il est plutôt destiné au refroidissement des boîtiers. Ainsi nous allons pouvoir coordonner les ventilateurs destinés à un ventirad ou tout autre radiateur de watercooling à ceux du boitier.

Nous passons sur un diamètre de 140 mm avec le NF-A14 PWM.
De quoi équiper les systèmes de refroidissement taillés pour ce diamètre.

Pour les plus gros gabarit, on n’oublie pas le NF-A15 HS PWM qui équipe le célèbre ventirad NH-D15 (navire amiral de la flotte de ventirad Noctua).
Ce dernier fait parti des deux ventirads élus à la gamme Chromax que l’on peut alors habiller comme nous le verrons plus loin dans cet article.
On note les lettres HS pour High Speed qui passe la vitesse maximale à 1500 tr/min au lieu des 1200 tr/min de la version classique.

Bien qu’ayant un diamètre de 150 mm, le ventilateur NF-A15 a pour spécificité d’avoir un entraxe au niveau des points de fixation d’un ventilateur en 140 mm.
Du coup, la position des silentblocs est quelque peu déportée mais surtout leur logement adopte une forme spécifique plus fine.

Les silentblocs sont de ce fait de plus petites tailles et Noctua double la dotation en passant de 24 à 48 unités.

Nous gardons le même nombre de couleurs…

…. Mais du coup on peut équiper le ventilateur sur ses deux faces.

Voici la petite famille de ventilateurs Chromax au complet.
On peut espérer qu’elle puisse s’étendre à d’autres ventilateurs comme le NF-A12x15.

Les spécifications :

	NF-S12A PWM	NF-F12 PWM	NF-A14 PWM	NF-A15 HS PWM
Dimensions	120 x 120 x 25 mm	120 x 120 x 25 mm	140 x 140 x 25 mm	140 x 150 x 25 mm
Espacement des orifices de fixation	105 x 105 mm	105 x 105 mm	124.5 x 124.5 mm	105 x 105 mm
Branchement	4-pins PWM
Type roulement	SSO2 Bearing
Vitesse de rotation (+/- 10%)	1200 tr/min	1500 tr/min	1500 tr/min	1500 tr/min
Vitesse de rotation min (PWM +/- 20%)	300 tr/min	300 tr/min	300 tr/min	300 tr/min
Débit d’air	107.5 m3/h	93.4 m3/h	140.2 m3/h	140.2 m3/h
Niveau sonore	17.8 dB(A)	22.4 dB(A)	24.6 dB(A)	24.6 dB(A)
Pression statique	1.19 mm.H2O	2.61 mm.H2O	2.08 mm.H2O	2.08 mm.H2O
Puissance	1.44 W	0.6 W	1.56 W	1.56 W
Ampérage	0.12 A	0.05 A	0.13 A	0.13 A
MTTF	> 150 000 h
Garantie	6 ans
