[MOD] Minya - Premier mod et watercooling

[Lordmistaque]

Hello à tous!

Je vais vous présenter mon premier mod et par la même occasion mon premier watercooling.
Pour réaliser ce mod, je vais partir de ma config actuelle.

Config:

Carte mère: Gigabyte H77-DS3H
CPU: Intel I7-3770
Carte graphique: EVGA GTX 650
Ram: 4x 4Go Kingston
Alimentation: FSP 500W
HDD: Seagate Barracuda 1 To
Boitier: Cubitek Tattoo

Les modifs:

- Watercooling CPU (GPU quand je l'aurai changé^^)
- Gainage de tous les câbles (alim quand j'aurai la nouvelle )
- Ouverture dans le boitier pour installation du radiateur 240mm
- Installation de leds RGB
- Changement des leds des ventilateurs actuels
- Contrôleur de ventilateur

Le matos!:

Commandé (25.02.14)
XSPC RayStorm CPU WaterBlock - INTEL
XSPC Dual 750lph Bay Pump Reservoir V4 - Black
XSPC - EC6 Non Conductive Coolant - UV Blue
XSPC EX240 Multiport Dual Fan Radiator
XSPC G1/4 to 3/8 ID 1/2 OD Compression Fitting - Black Chrome

Ce qui a été commandé: (reçu)
1 x Masterkleer Tuyau PVC 12,7/9,5mm (3/8"Diamètre Intérieur) - Transparent
1 x Arctic ArctiClean - Kit de nettoyage 30ml
2 x Filtre pour Ventilateur 120mm - Noir
1 x Phobya Bande Flexlight LED HighDensity 60cm - RVB
1 x Phobya Bande Flexlight LED RVB-Contrôleur et Télécommande
8 x 5mm LED Très Lumineux - Vert 12000mcd 20° 3.0V
1 x Phobya Grille Duale (240) - HEXX - Noir
2 x Duplicateur d'Alimentation 3Pin Molex vers 2x 3Pin Molex
1 x Paquet Clé Allen 1,5-8mm ISO2936 Clé à six pans - 8 pièces
2 x Grille pour Ventilateur Axial 120mm - Noir
2 x Scythe Glide Stream 120 SY1225HB12SM 1400rpm
2 x 13/10mm Pièce de Couplage 45°
1 x 13/10mm Pièce de Couplage 90°
5 x 13/10mm Pièce de Couplage
1 x Scythe Kaze Master Pro 5.25" - Noir

A Savoir:

Je suis étudiant donc pas forcément beaucoup de temps et d'argent.
Je sais que certaines parties de ma configs doivent être changée (alim,GPU,...) mais on fait avec ce qu'on a
Comme mes rentrées d'argents sont quelque chose comme ~200 euros par mois, il est fort possible ce mod dure pas mal de temps.

Les photos viendront bientôt

[MacGamerFR]

Cool, suis impatient de voir ce que ça va donner

[Tesla]

Tiens, c'est un boitier que j'avais jamais vu ça ! Prends ton temps, tant que tu t'amuses !

[Lordmistaque]

Pour info la commande devrait arriver lundi donc le perçage du boitier le week-end prochain.
Et comme promis les photos du boitier.

[Lordmistaque]

Avec la couleur des ventilateurs à changer.

[TCD]

Il a quand même une belle tronche ce boital, avec un beau potentiel...

[Lordmistaque]

Oui il y de quoi faire et pour 80 euros...

[Fredo]

Salut !

+1 pour le potentiel de cette caisse !

Par contre pourrait tu uploader les photos sur un hébergeur (kirikoo, casimages, imageshack...), l'option "joindre un fichier" n'est pas faite pour ça.

Merci !

[Lordmistaque]

Okay pour les photos!

Et ce que je me suis acheté aujourd'hui pour pouvoir remonter la plaque du dessous du boitier
(je vais la démonter pour pouvoir usiner le trou pour le radiateur plus facilement)

[Lordmistaque]

Petite mise à jour... Alors pour commencer mon colis devait arriver lundi mais UPS sont passés à midi chez moi... Il devrait normalement être livré demain ce qui me permettrait de faire des photos et de commencer ce week-end mon mod.
Et l'autre truc je viens de me rendre compte que je me suis trompé dans les raccords (j'ai pris des 3/8 au lieu des 1/4) mais c'est pas très grave vu que je dois encore commander tout ce qui est waterblock et tout.

Donc voilà et j'espère pouvoir commencer ce week-end

[cucmag]

il n'y a pas le feu

[Lordmistaque]

Hello à tous!!

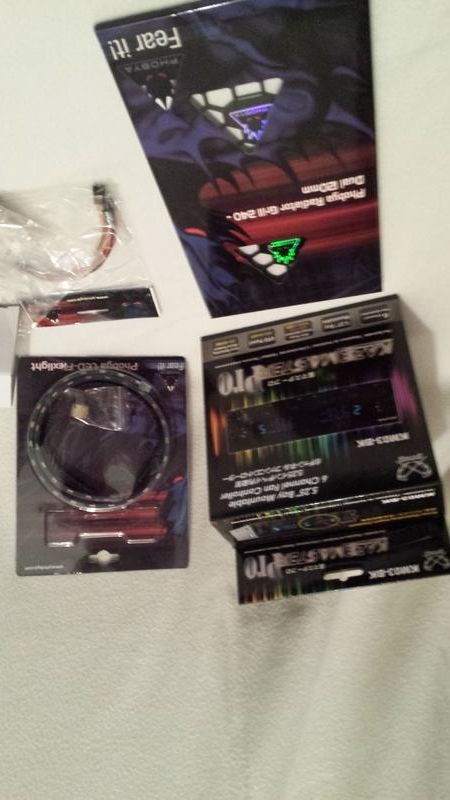

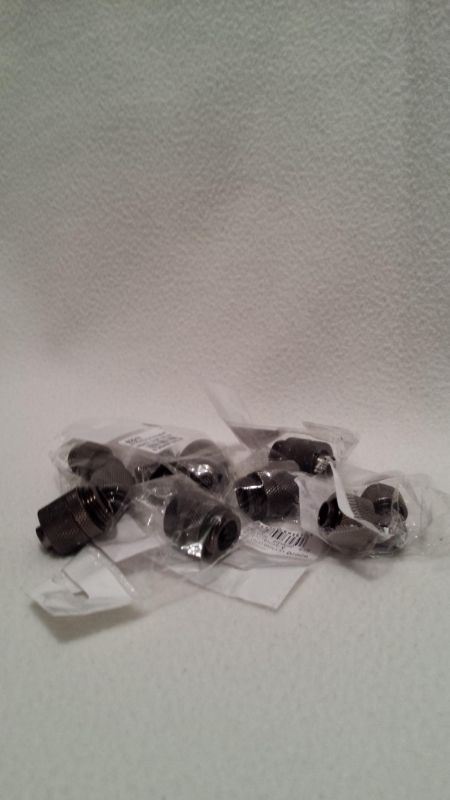

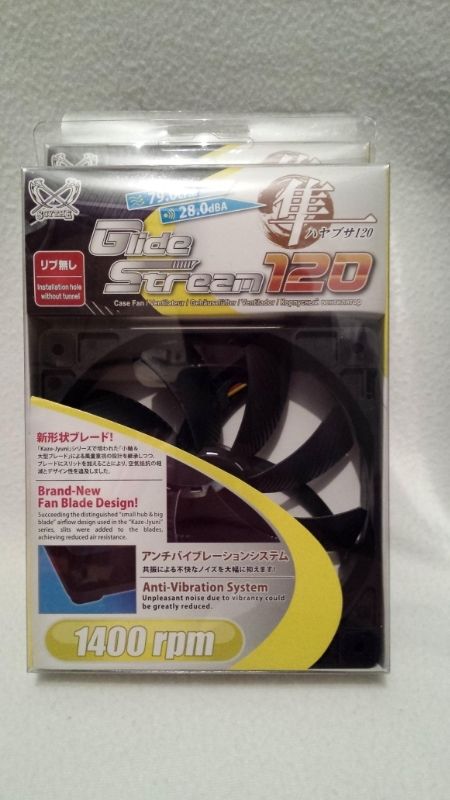

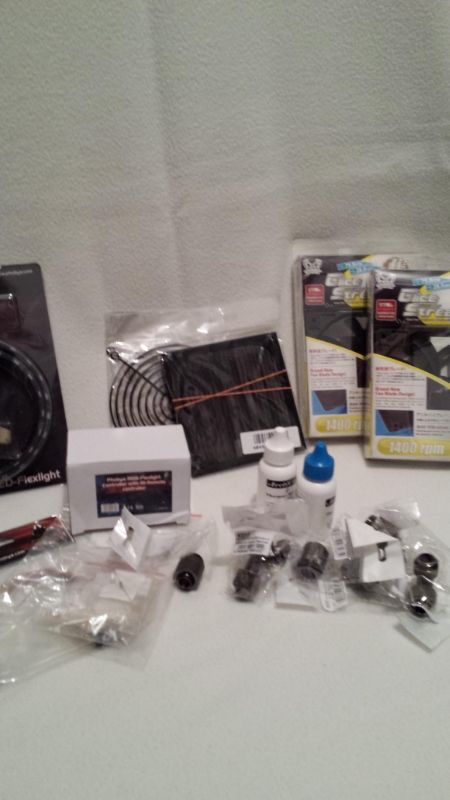

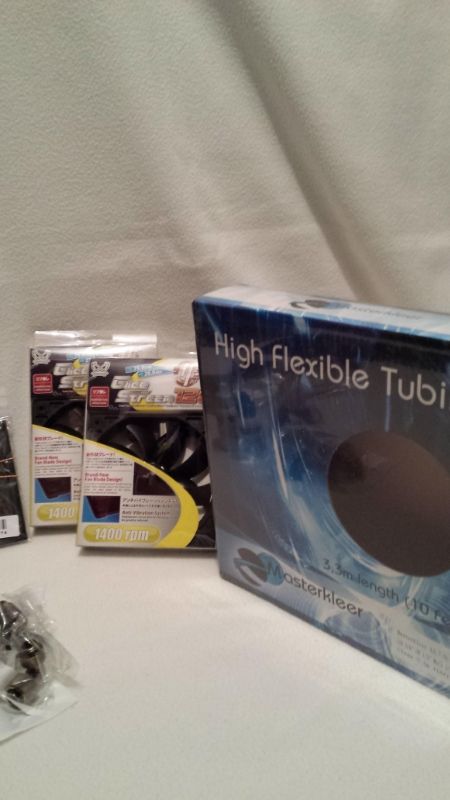

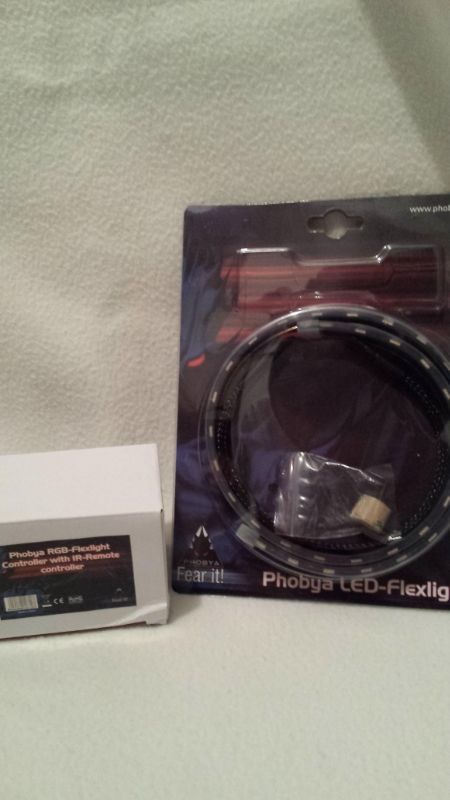

Alors mon colis est arrivé!!
Voyons ce qu'il y a dedans...

[alonzo]

ça fait du bien de voir un peu des produits Scythe... J'ai fait quelques tests récemment sur leurs produits et j'ai été vachement emballé. Impatient d'avoir ton avis sur le Kaze master pro.

[Tesla]

C'est vrai qu'on a pas l'habitude de voir du Scythe ! Tu as du commander à l'étranger ?

Tu lui as trouvé un petit nom à ce mod ?

[namasi]

Cool ça
c'est vrai que cela change des éternel cooler master et corsair.

[Fredo]

Ça fait du bien de revoir un peu de matos japonais

D'ailleurs faudra que je recommande un de leur fan slim de 120...

[Lordmistaque]

ça fait du bien de voir un peu des produits Scythe... J'ai fait quelques tests récemment sur leurs produits et j'ai été vachement emballé. Impatient d'avoir ton avis sur le Kaze master pro.

Alors je le trouve très beau, le boîtier est fermé avec les connecteurs à l'arrière (donc pas de PCB apparant) les rallonges pour les ventilateurs sont longues et numérotée pour mieux se repérer. Les sondes de température sont un peu courte pour faire du cable management mais elle sont aussi numérotées et il y en a deux en plus. Le premier point négatif est les potentiomètre pour changer de channel glisse un peu (on a de la peine à les tourner) et le deuxième est que les câbles ne sont pas gainé mais bon...

C'est vrai qu'on a pas l'habitude de voir du Scythe ! Tu as du commander à l'étranger ?

Tu lui as trouvé un petit nom à ce mod ?

J'ai commandé chez aquatuning.ch et pour le nom euh la non pas encore mais j'y réfléchirai

[Lordmistaque]

On continue avec la découpe dans le boitier

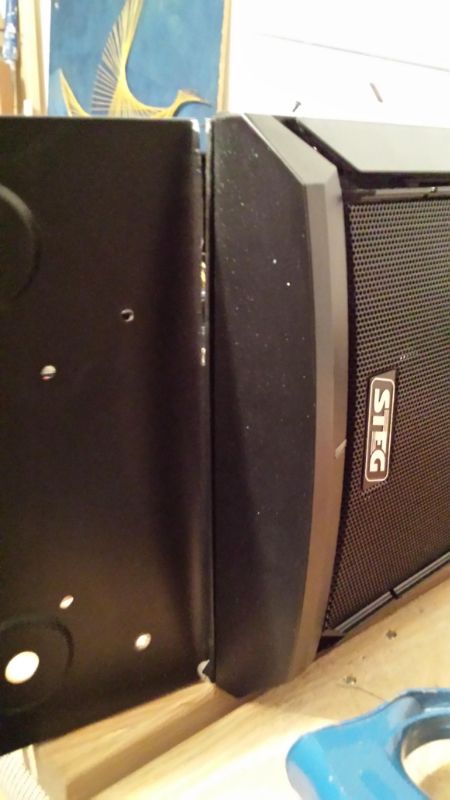

En enlevant les rivets je me suis rendu compte que le dessous du boitier était attaché au devant...

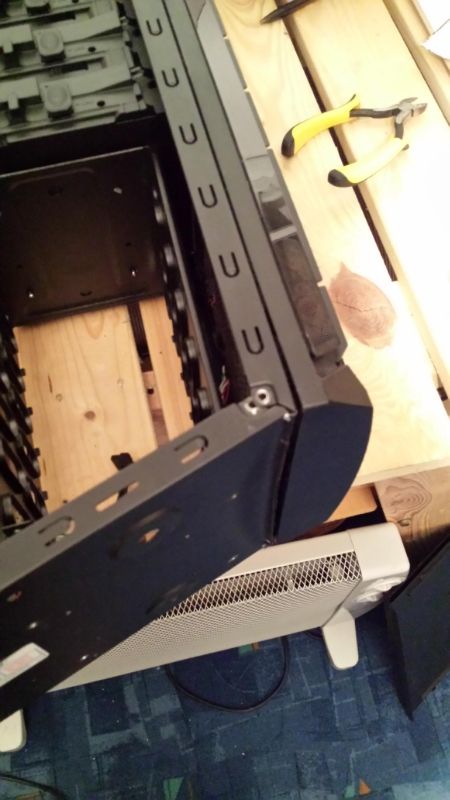

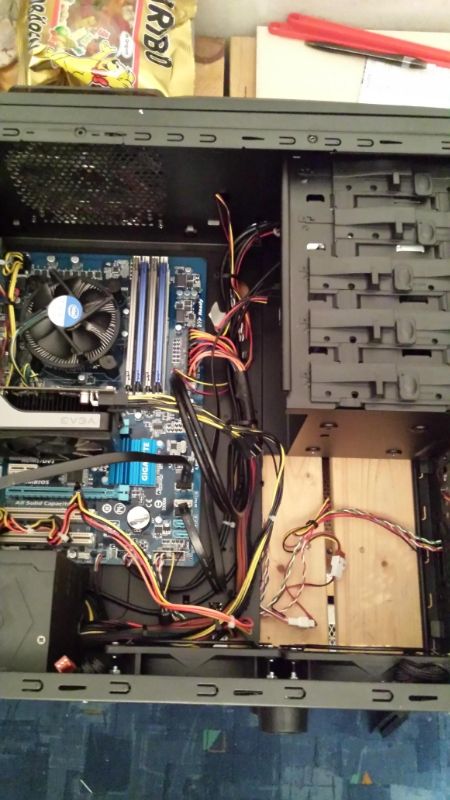

On se fait de la place pour travailler en enlevant la cage à DD



Et on scie !!

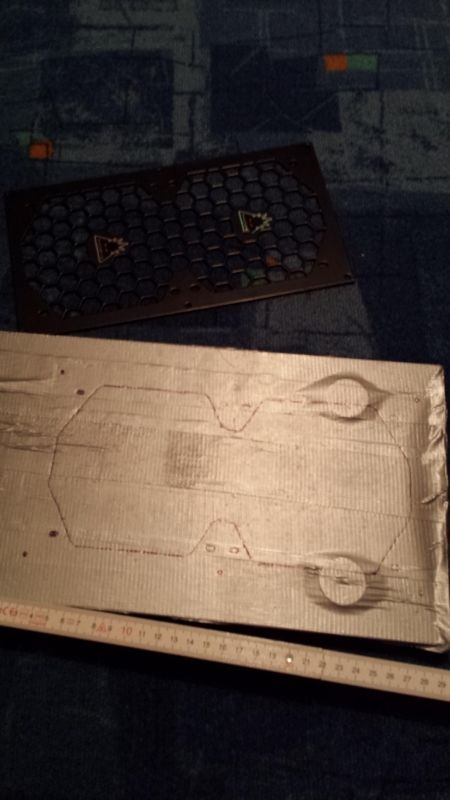

La plaque enfin détachée on marque la découpe

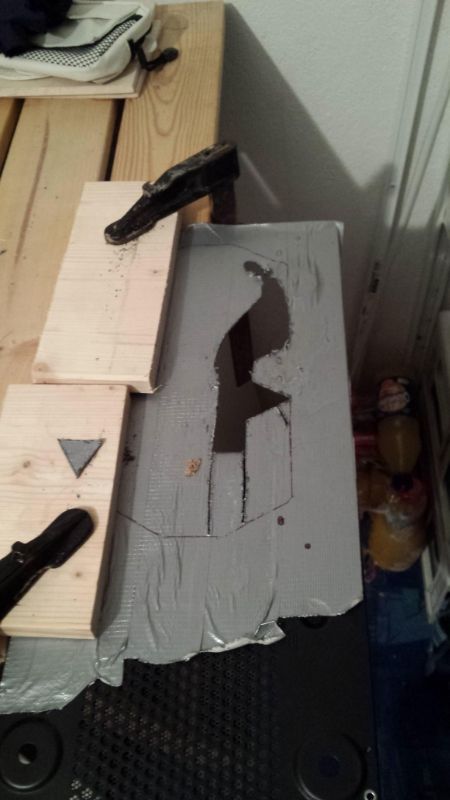

On coupe!

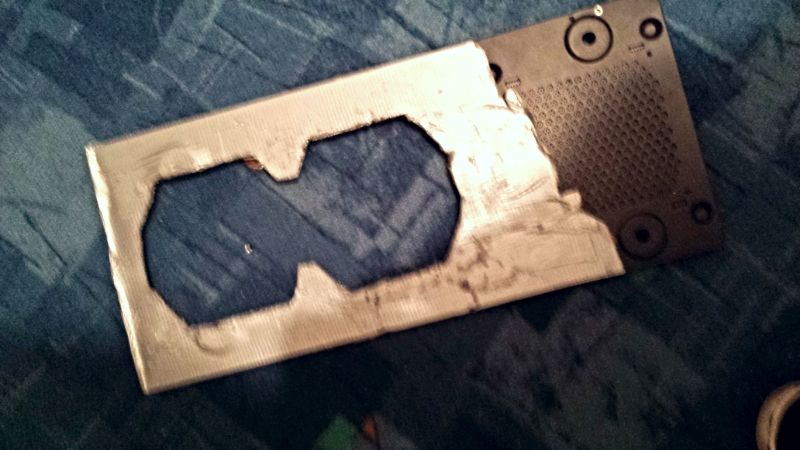

Le résultat:

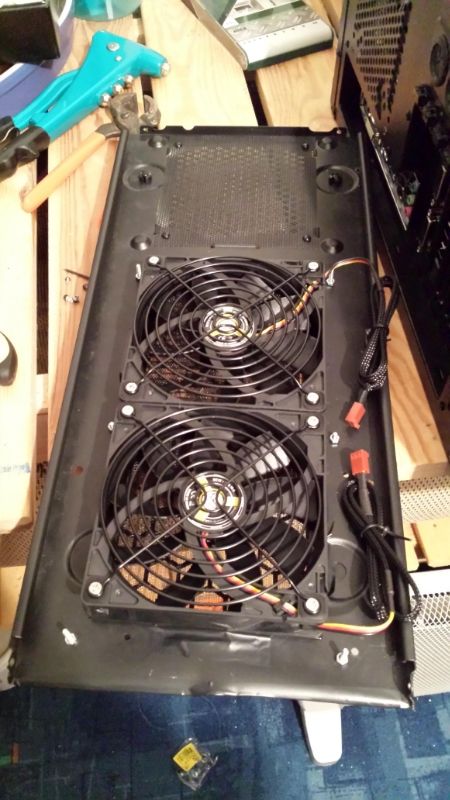

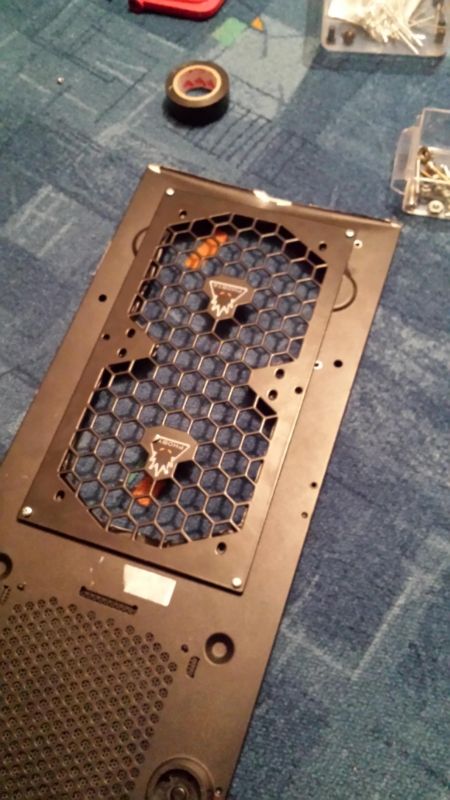

On monte la grille et les ventilateurs

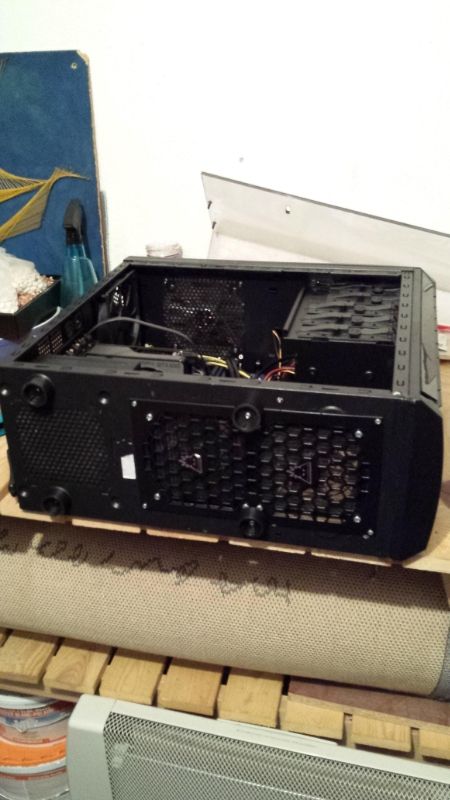

On remonte le tout

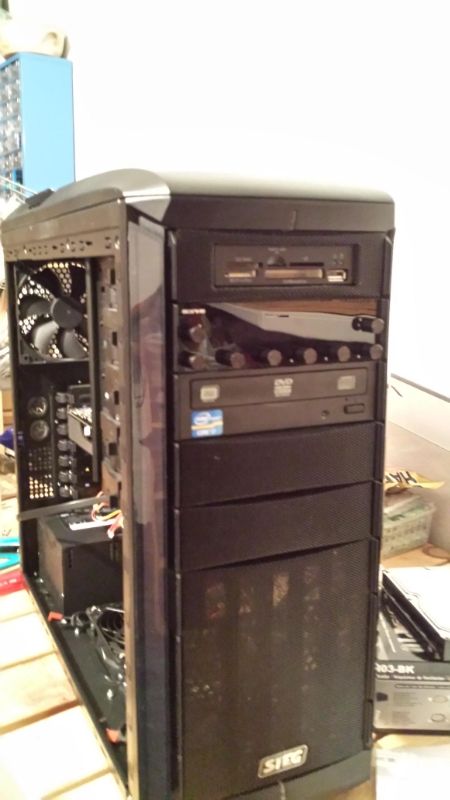

Et on installe le rhéobus



Voilà il me reste plus qu'a faire un cable management correct et ce sera tout jusqu'à la commande des waterblock!!

[Tesla]

Super cette grille et ses ventilateurs !

Tu as du scier le fond du boitier pour le dégager, la façade n'était pas amovible ?

[Lordmistaque]

Peut-être mais il aurait sûrement fallu enlever le dessus pour pouvoir dégager l'accès au rivets.
Donc je me suis dis que c'était plus simple de scier.

[Fredo]

Bourrin !

[Tesla]

Comme Fredo Tant que ça tiens une fois riveté !

[Lordmistaque]

Héhé j'avoue que c'était un peu ça

[Lordmistaque]

Hello à tous!

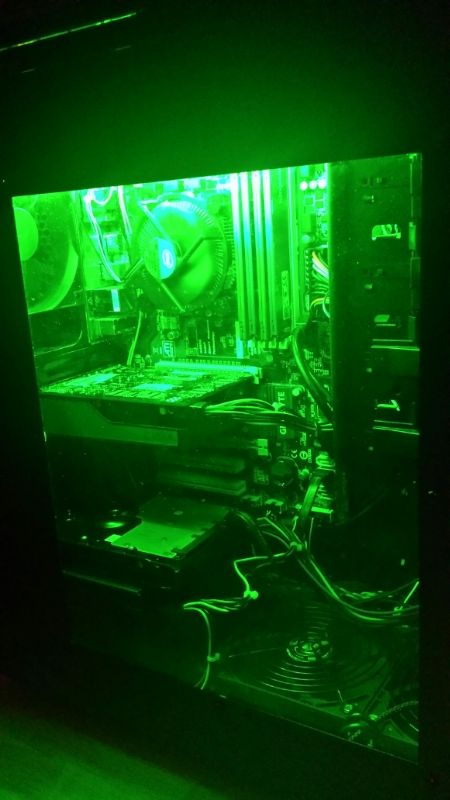

Je teste le placement de la bande de led (elle fait 60 cm) et j'aimerais avoir vos avis.

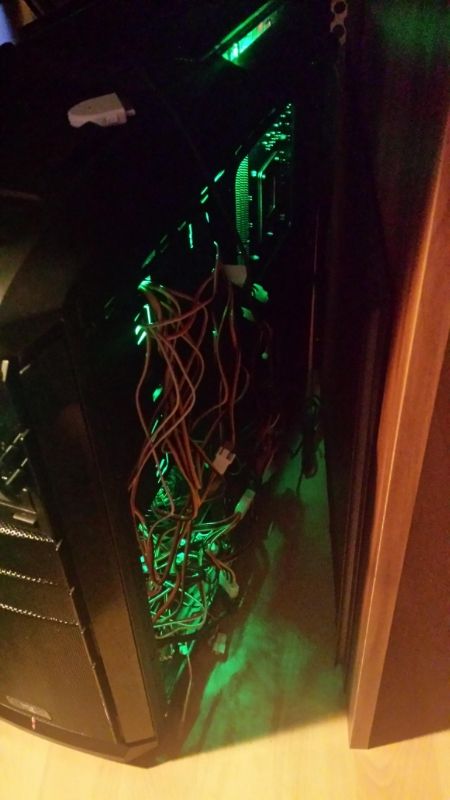

Pour l'instant elle tient en haut du boitier et ça donne ça:

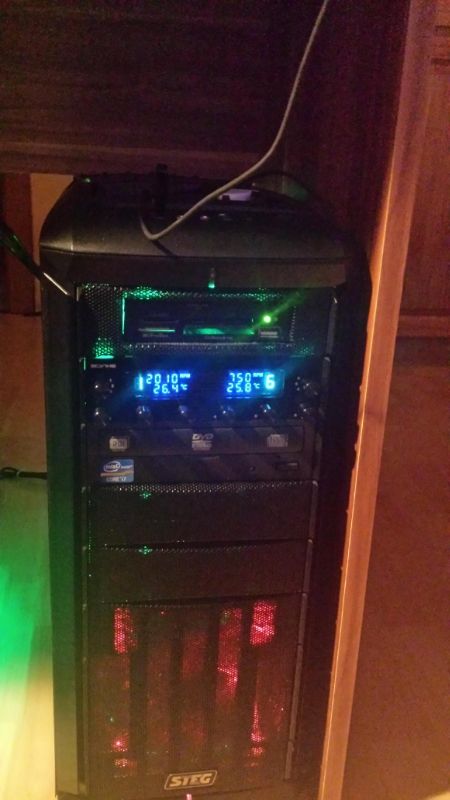

Petite photo du rhéobus:


Il faut que je me motive à faire un petit cable management...

[alonzo]

Si je peux me permettre une petite remarque, je trouve qu'il y a trop de couleurs, rouge devant, bleu le rhéobus et vert l'intérieur... 2 couleurs max aurait été mieux

[Arnolb]

Moi je trouve que ça ressemble au couleurs de son avavtar ^^

[Lordmistaque]

Si je peux me permettre une petite remarque, je trouve qu'il y a trop de couleurs, rouge devant, bleu le rhéobus et vert l'intérieur... 2 couleurs max aurait été mieux

Je vais changer la couleur des les des ventilos en vert. Et pour la couleur à l'intérieur elle peut être changée facilement vu que c'est des leds RGB

Mais merci de la remarque

Moi je trouve que ça ressemble au couleurs de son avavtar ^^

Haha j'avais même pas remarqué

[Lordmistaque]

Hello!

Petite mise à jour pour dire que j'ai trouvé un nom à mon mod et qu'il se basera sur du noir et du bleu. Je pense pouvoir commander le matériel pour la fin du mod d'ici deux semaines de toute façon je vous tiens au courant .

Bonne nuit!

[Lordmistaque]

Hello à tous!

Je viens de commander le matos pour le watercooling
J'ai commandé chez XSPC au lieu de EKWB car je ne trouvais aucun revendeur EK avec tout ce que j'avais besoin (même sur le site officiel y'en avait plus en stock...) et cela reste dans la même gamme de prix et de performance.

Je n'attends plus que le colis
