Installation

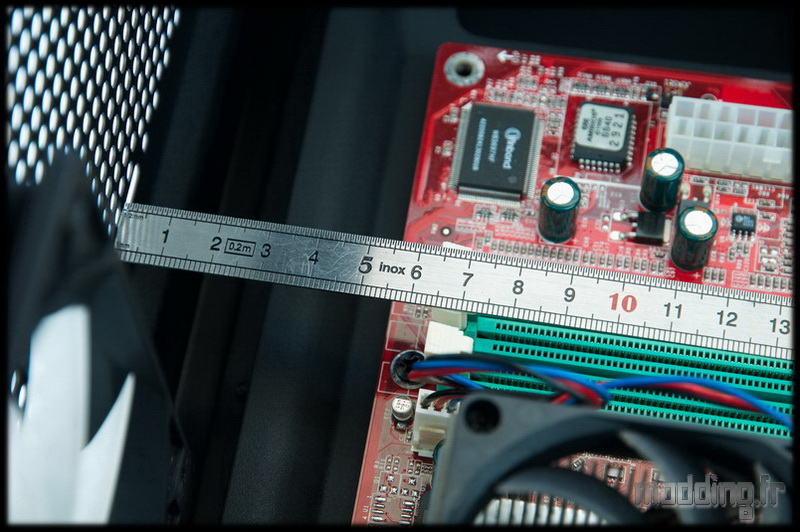

La visite est terminée, on passe au montage… et,dans un premier temps, voyons l’espace laissé en haut du boitier une fois la carte mère en place, histoire de voir quelle épaisseur de radiateur on peut loger. En comptant sur les 25 mm du ventilateur, il nous reste grosso modo 35 à 40 mm pour installer un radiateur de watercooling.
Il y a de la place autour de la carte mère au format ATX.

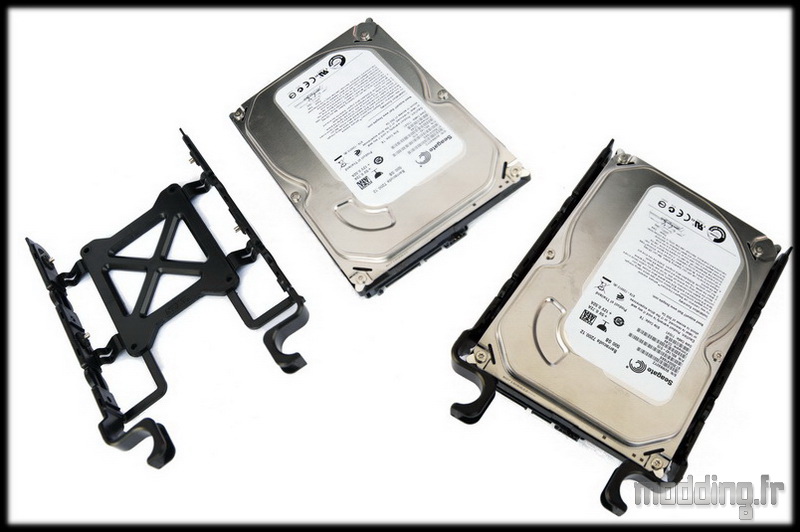

Le HDD prend facilement place dans son logement. On écarte un peu, on glisse le disque dur et on clipse… voilà le disque monté sur silentblocs.

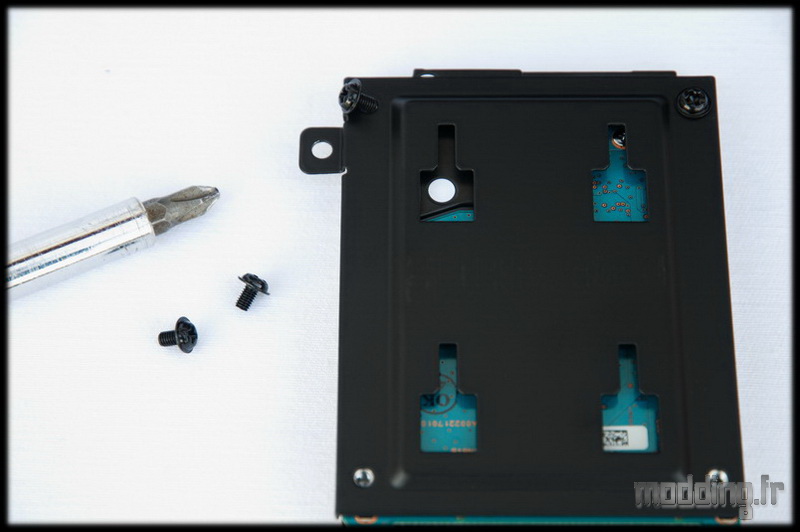

En ce qui concerne le SSD ou disque dur en 2.5″, il faut utiliser la visserie M3 fournie en 7 mm de longueur pour fixer le tout.
Même combat pour le support spécifique au SSD, avec des vis en 5 mm de longueur. A savoir qu’une fois le SSD en place à l’arrière de la plaque de la carte mère, il faut utiliser des cables droits pour brancher le SSD.

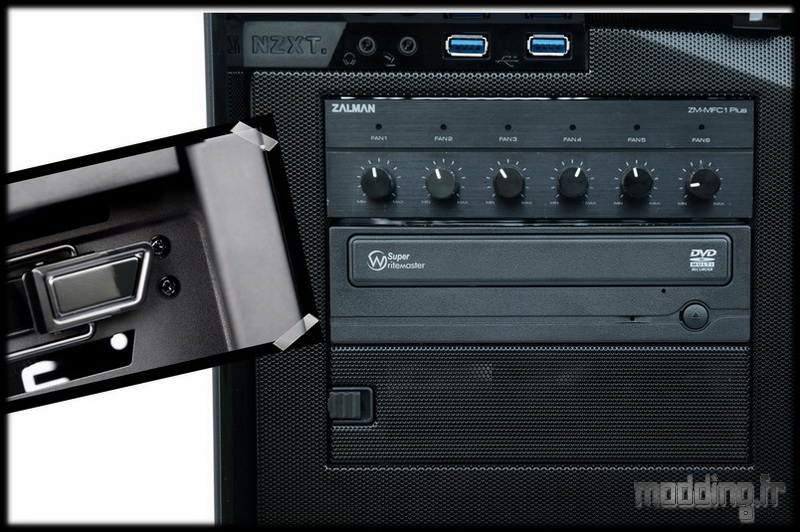

Aucun problème dans la mise en place du lecteur optique avec le système de fixation sans outils. Ni même pour la mise en place du rheobus, NZXT nous a laissé, dans la baie 5.25″, les trous pour fixer ce dernier.

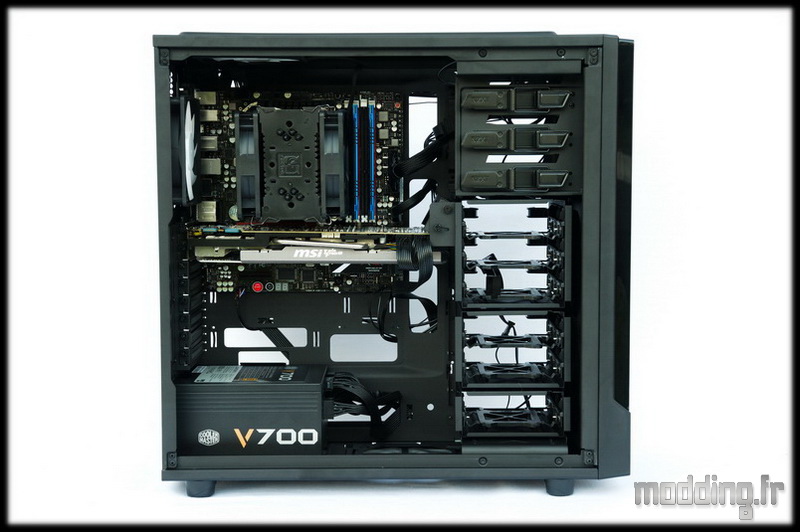

La config de test, au format micro ATX, est en place, et c’est là que l’on peut se poser la question de l’intérêt du support du ventilateur inclinable…
La carte graphique rentre tout juste et rend inutilisable le concept de l’inclinaison du ventilateur . Avec cette baie 3.5″ en place, le boitier accepte des cartes graphiques d’une longueur de 282 mm. Pour une taille légèrement au-dessus, il faut jouer sur la disposition des baies 3.5″ : 310 mm avec une autre baie 3.5″ sans ce support et 444 sans la baie 3.5″.

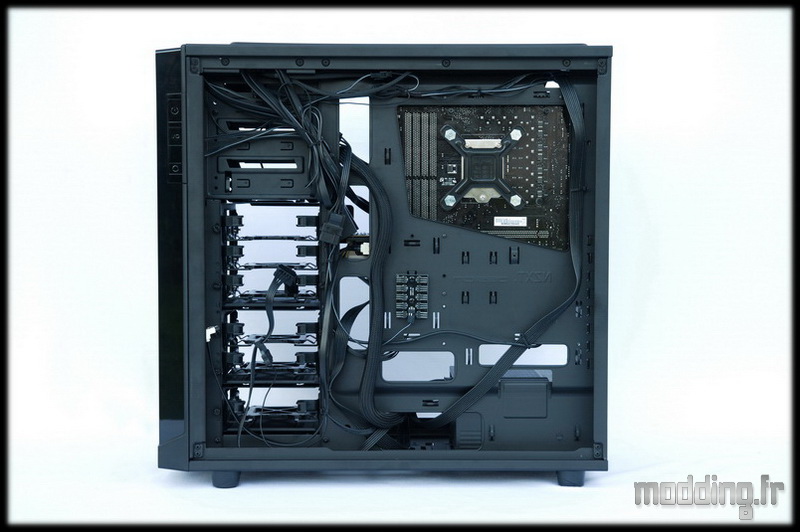

Dans les coulisses, rien à dire ! l’accès à l’arrière de la carte mère est sans faille, et le nombre de points d’ancrage associé à l’espace entre la plaque et la porte facilite grandement le cable management.
