Montage :
Le montage des unités de stockage est fort simple.
Il faut juste se prémunir d’un tournevis cruciforme vu qu’il s’agit de support plaque et non de panier et donc difficile de coller un système de fixation sans outil.

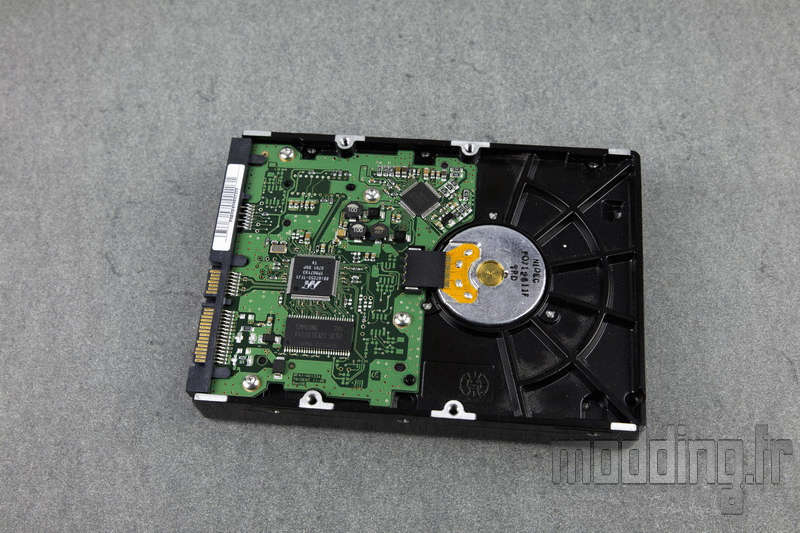

On glisse la plaque dédiée 3.5″ sous le disque dur.
La connectique se trouve à l’opposé de la vis à main.
On utilise les vis 6.32 à tête fraisée incluses dans le bundle pour la fixation.
Et puis c’est tout.
Le seul inconvénient pour ce genre d’unité de stockage est l’absence de silentbloc…. ne serait-ce même des rondelles en caoutchouc…
Ce support intègre aussi des points de fixations pour unité 2.5″.

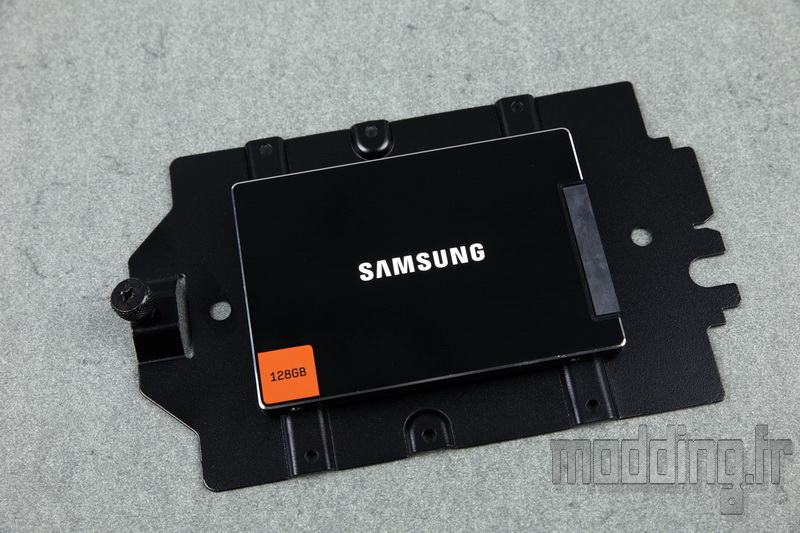

En ce qui concerne le support dédié 2.5″, nous appliquons la même formule que pour le 3.5″.
La seule différence est au niveau des vis utilisées : M3 à tête fraisée.

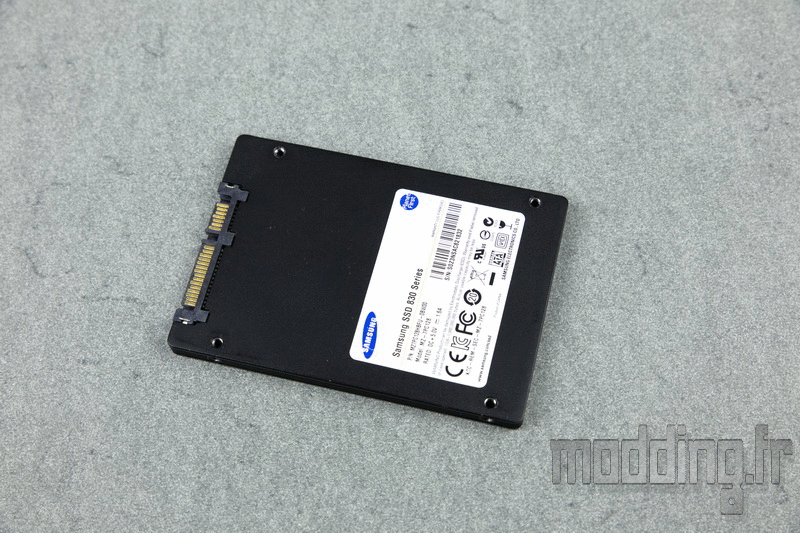

Toujours pour une question de silentbloc… nous conseillons la fixation de SSD seulement.

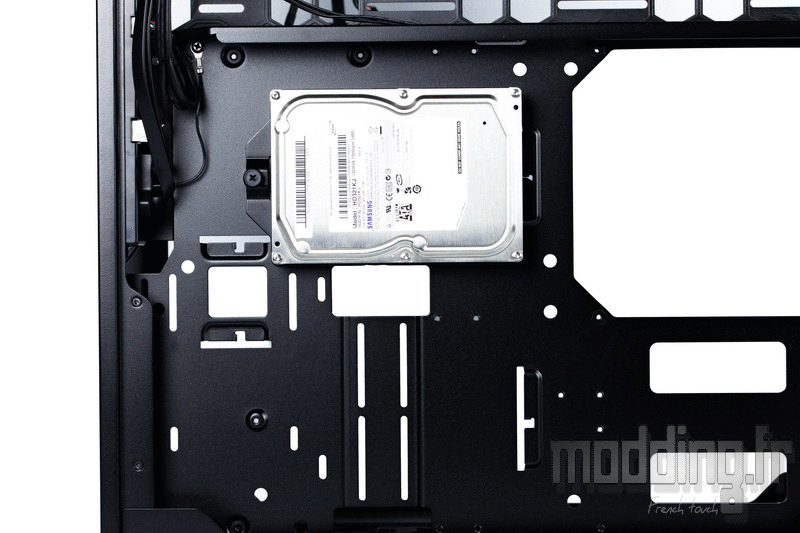

Le support 3.5″ prend place du coté des coulisses du 303.
Nous avons deux emplacements disponibles.

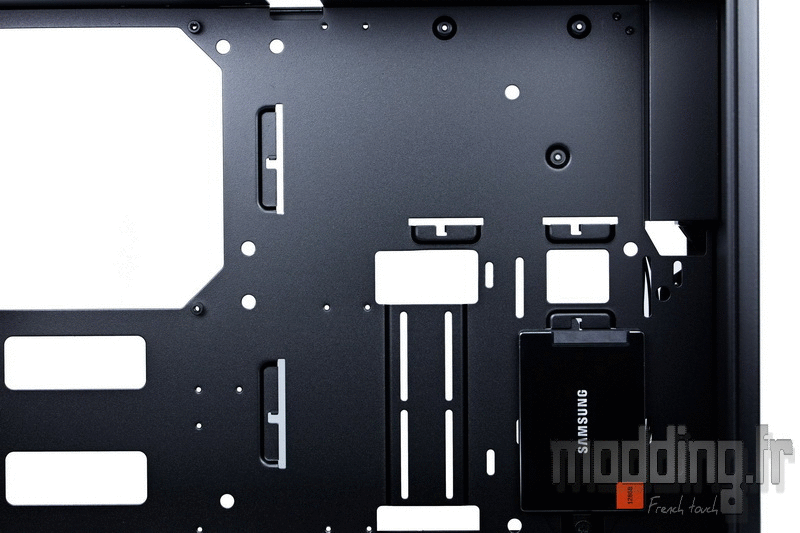

Le support 2.5″ prend place à l’interieur du compartiment principal, en avant de l’emplacement de la carte mère.
Nous avons trois positions.
La connectique étant à l’opposé de la vis à main, elle se trouve en face de l’ouverture disponible prés de chaque emplacement.

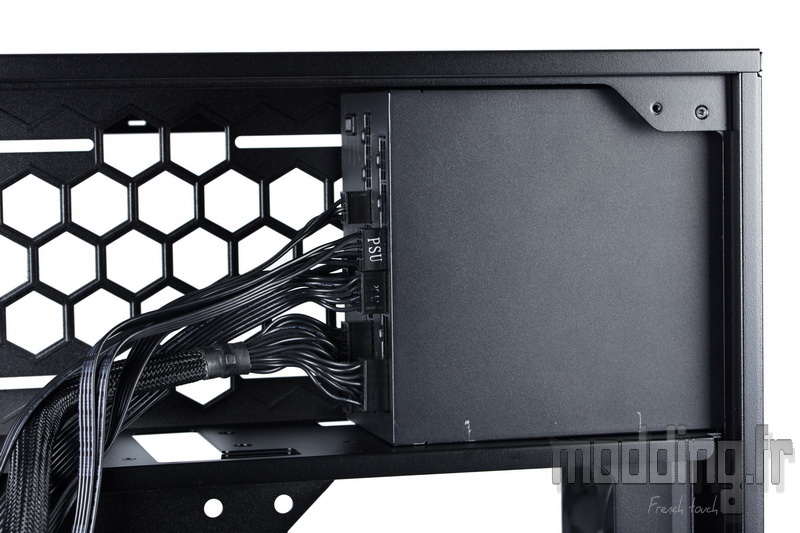

Du coté de l’alimentation, le bloc se place aisément dans son logement.
Par contre nous n’avons point de plot en caoutchouc pour amortir les éventuelles vibrations.

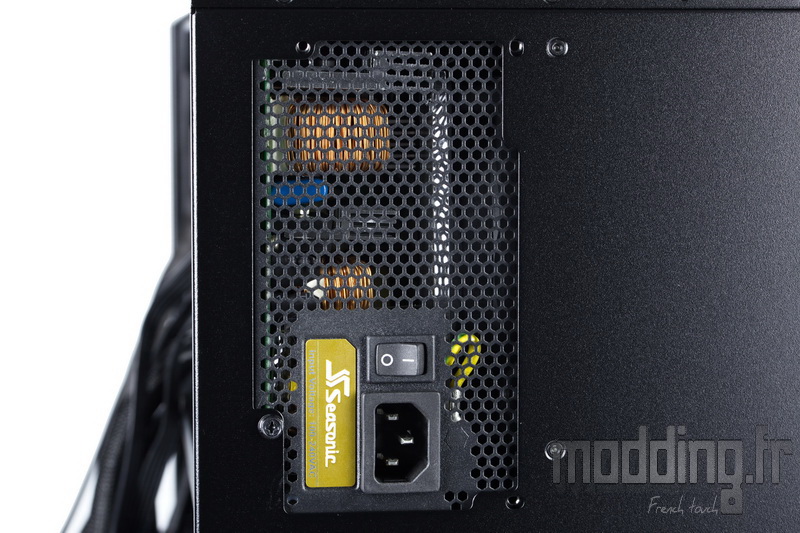

On remarque que nous ne pouvons le positionner qu’avec la ventilation vers la grille et non vers la porte….
…. Ceci est dicté par les trous de fixation à l’arrière du boitier qui n’autorise que cette orientation du bloc.
De par la position de la grille envers le bloc, si on colle un ventilateur juste au niveau du bloc et que celui-ci soit orienté dans l’autre sens, il semble logique que ledit ventilateur soit inefficace. D’où cette décision prise par In Win de n’autoriser qu’une seule orientation de l’alimentation.
Le compartiment dédié laisse une bonne place pour les blocs plus profonds, jusqu’à 200 mm.
4 entretoises sont déjà en place sur le plateau de la carte mère, elles correspondent au format mini ITX.
Ne reste plus qu’à placer les entretoises manquantes en fonction du format.
Nous utilisons des vis 6.32 pour fixer la carte mère.

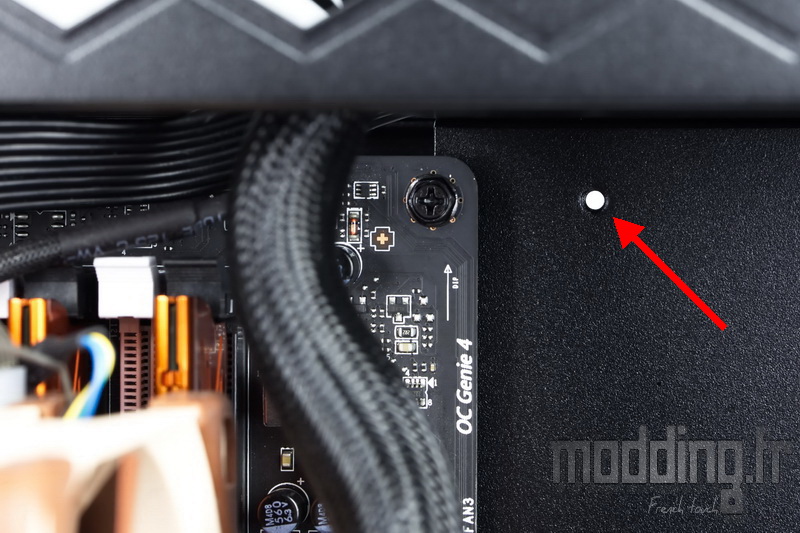

L’entretoise centrale (du format ATX) est dotée d’une extension pour faciliter la mise en place de la carte.

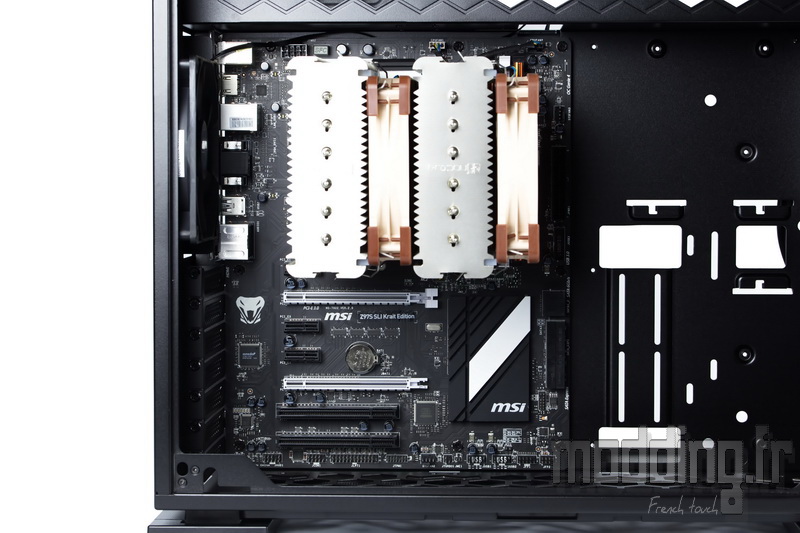

Comme on peut le voir, notre carte mère atteint la base du boitier…

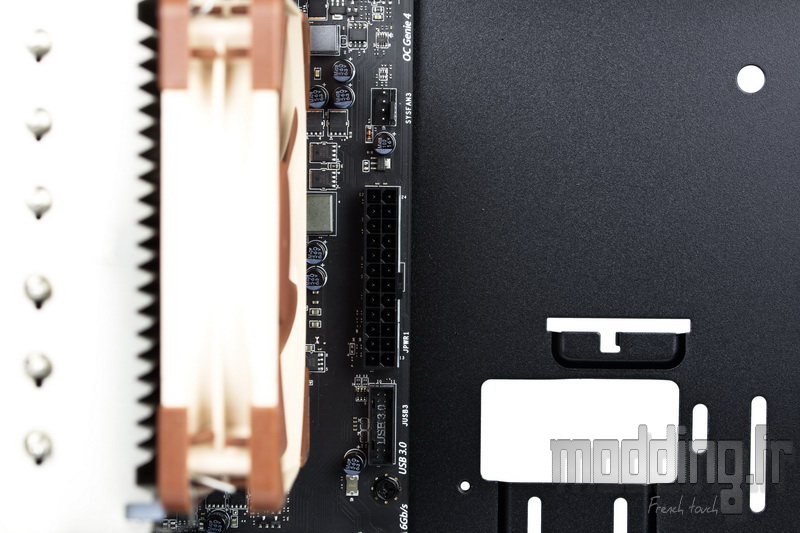

Point d’ouverture dédiée à notre prise ATX…

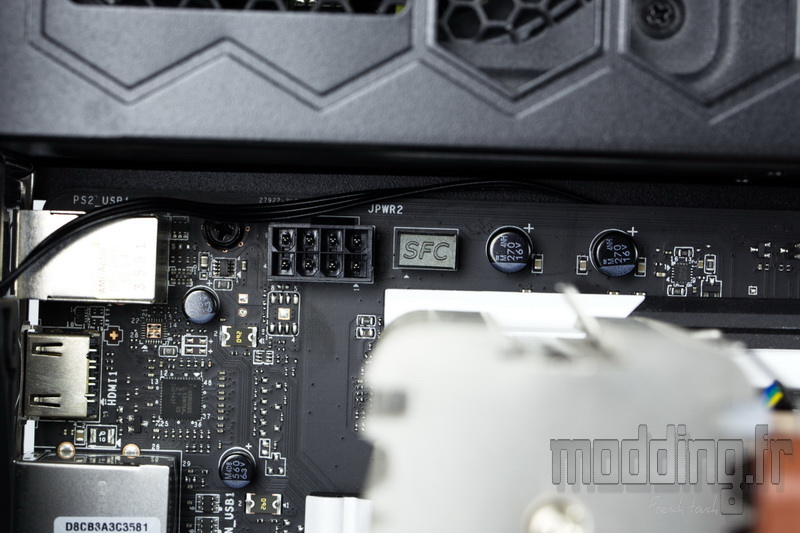

…. Et encore moins pour la prise CPU de par la proximité immédiate du bloc d’alimentation juste au-dessus.
En fait, ce n’est pas tout a fait le cas….

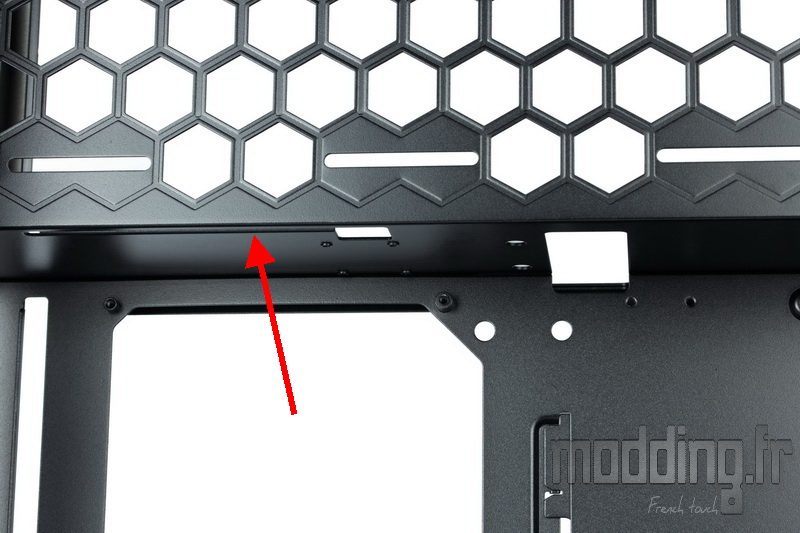

Nous pouvons voir que le compartiment alimentation est aussi doté d’une sorte d’ouverture à glissière.
Et donc si l’alimentation dispose de câbles plat notamment avec le câble CPU, nous pouvons alors glisser ce dernier à travers cette fente à proximité de la prise CPU.

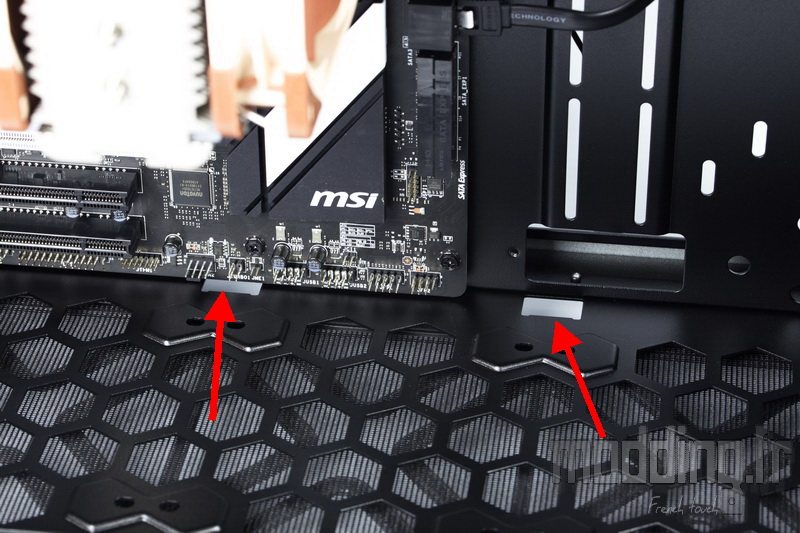

Sur la base du châssis, à proximité de la carte mère, nous remarquons la présence de deux petites ouvertures.
La plus à droite est tout prés d’une ouverture pratiqué dans le plateau de la carte mère.
La plus à gauche donne directement sous les prises USB de la carte mère.
Comme en général rien n’est laissé au hasard… nous nous sommes autorisé à penser que ces trous permettent de glisser les câbles du panneau avant pour atteindre plus discrètement les prises USB 2.0 internes et la prise audio.
Nous suggérons de passer les câbles avant la mise en place de la carte mère car au niveau des prises, c’est un peu juste et nous avons du forcer le passage….
Le 303 est compatible avec les cartes mères au format mini ITX, Micro ATX et ATX.
Mais nous apercevons une rangée de trous supplémentaires qui permet aussi de mettre en place une carte mère au format E-ATX ne dépassant pas les dimensions 305 mm x 272 mm (12″ x 10.7″).

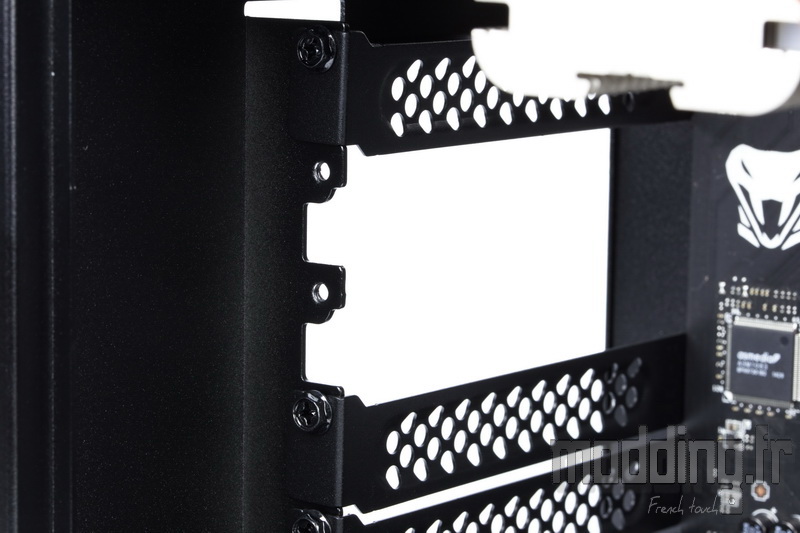

Pour la mise en place de la carte graphique, nous retirons les équerres PCI correspondantes.
Nous sommes surpris de constater l’absence de renfort entre chaque équerre! L’épaisseur de l’acier au niveau du châssis permet de s’en passer, ce qui est pratique pour l’accessibilité au niveau des sorties de la carte (parfois gêner par ce renfort).

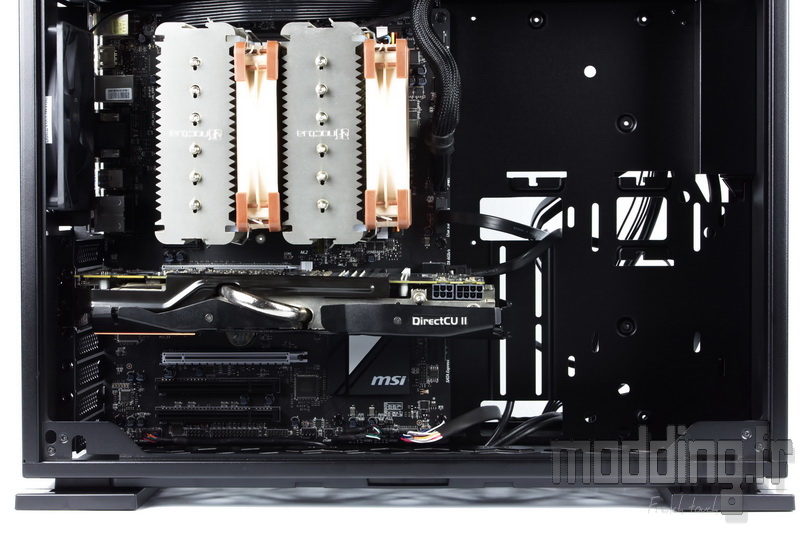

La place disponible pour la carte graphique est conséquente!
Cela dépendra surtout de ce que l’on place en avant de celle-ci.
Comme souvent, la carte graphique a tendance à subir la loi de la gravité…
In Win aime que les choses soit carré….
Nous redressons la carte avec ….

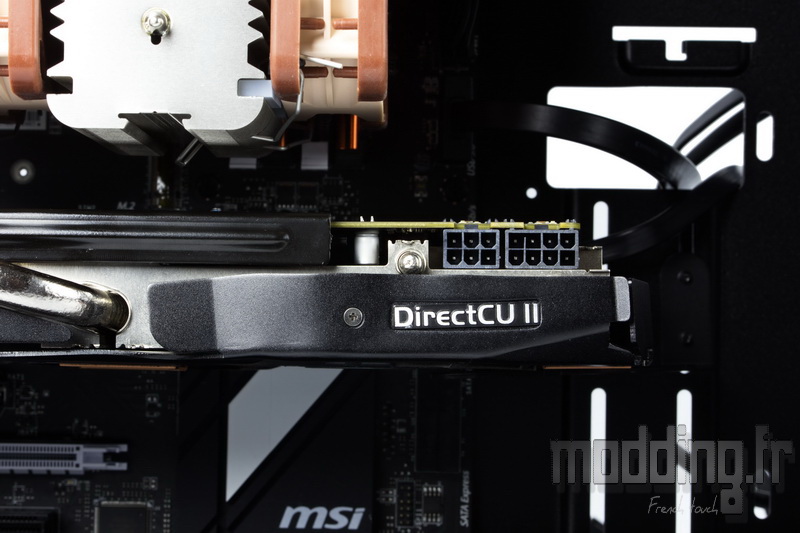

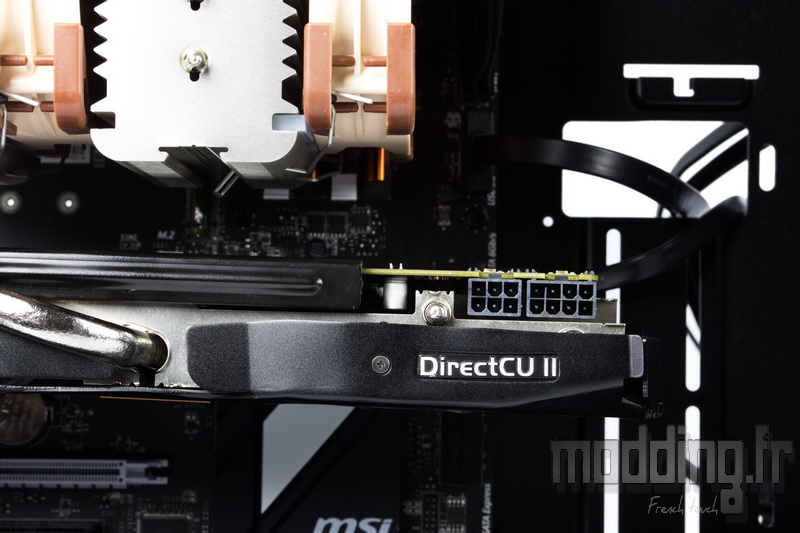

… l’équerre spécifique incluse dans le bundle.
Les rails situés sur le plateau permettent d’ajuster la hauteur de cette équerre pour ainsi relever l’extrémité distale de notre carte graphique.
L’idée est très sympathique mais n’est pas dénuée d’un défaut majeur…. la branche de l’equerre se positionne sous la ventilation de notre carte… empêchant ainsi la rotation des pales.
Il manque en fait à cette équerre, un rail au niveau de cette branche où on peut glisser un plot en caoutchouc et ajuster sa position au mieux en fonction du carénage du refroidissement de la carte graphique.
Le 303 est livré avec un seul ventilateur placé à l’arrière du boitier….
Nous pouvons en positionner 3 de plus au bas du châssis ainsi que trois autres devant le compartiment de l’alimentation.
Sur ce dernier emplacement, nous pouvons tout aussi mettre un radiateur de watercooling 360!

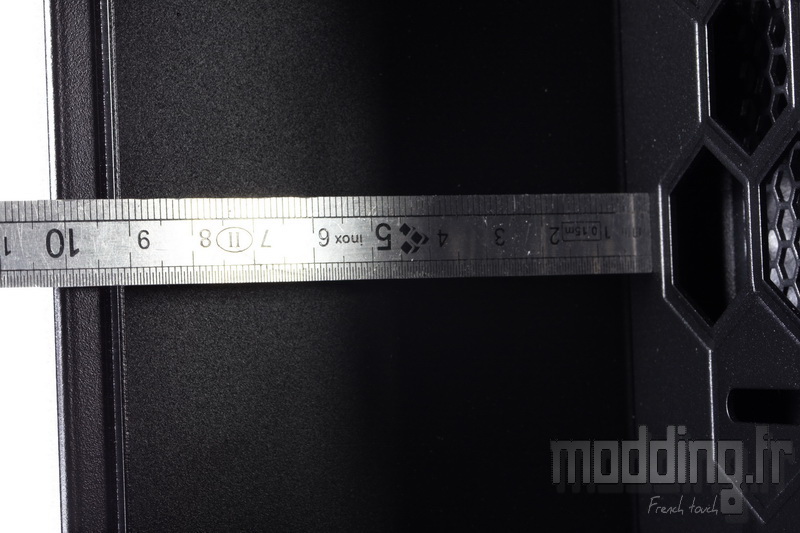

La place totale est de 90 mm, on ne peut bien sûr utiliser toute cette profondeur afin d’éviter d’avoir la ventilation coller à la vitre…. Tout au plus, on peut mettre un radiateur de 45 mm d’épaisseur.
On peut ajouter un radiateur 120 sur l’emplacement arrière.
On finit le branchement des différents câbles.

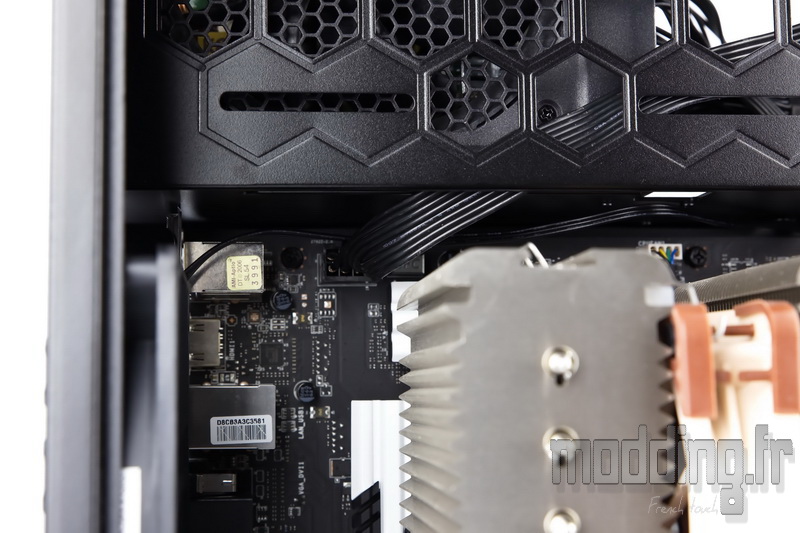

Nous avons fait passer le câble ATX par l’ouverture située au dessus de la carte mère, au niveau du compartiment alimentation.
Tout comme pour le câble CPU qui doit alors cheminer le long du bord supérieur de la carte mère.
Le câble PCIe passe à travers l’ouverture située au dessus des rails de l’équerre de la carte graphique.
Bref! on essaie d’ajuster au mieux pour avoir le moins de câble visible…
Coté coulisses, l’absence de point d’ancrage n’est pas la panacée….
Du coup on resserre les câbles comme on peut… et là nous n’avons pas les disques durs en place!
Mais heureusement l’espace alloué est confortable pour tout caser, mais ça reste fouillis.
La place disponible pour le ventirad est de 160 mm, ce qui nous permet de glisser pile poil notre NH-D14.

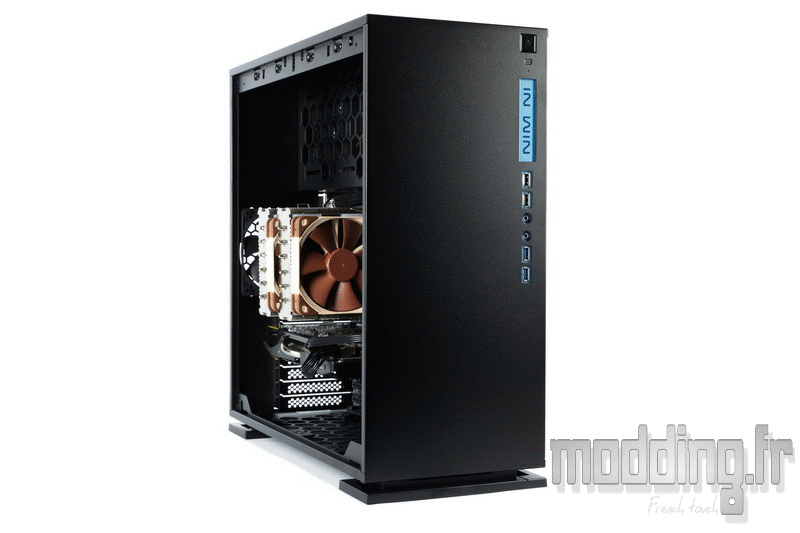

Nous refermons les portes.
Nous branchons le câble secteur et une petite impulsion sur la touche Power pour démarrer le PC.
A ce moment là, le panneau avant s’illumine!
Les Leds blanches viennent sublimer les contours et la plaque acrylique bleutés.
La vitre en verre trempé donne une bonne vision de l’ensemble de la config!
L’aspect fumée permet de dissimuler en partie la présence des câbles…
Le compartiment dédié à l’alimentation est un bon point pour ne voir que la config en place. Celle-ci serait sublimer avec la mise en place d’un watercooling complet.
La vue de face sur les trois ventilateurs au dessus de la carte mère serait très original!
Une mise en avant du logo tout aussi subtile que pas banale!
