La carte …
Le PCB est noir mat, il est épuré au maximum. On a 3 PCIe 3.0 x16 et 4 PCIe 2.0 x1. Les 4 slots DIMM peuvent accueillir 32gb.

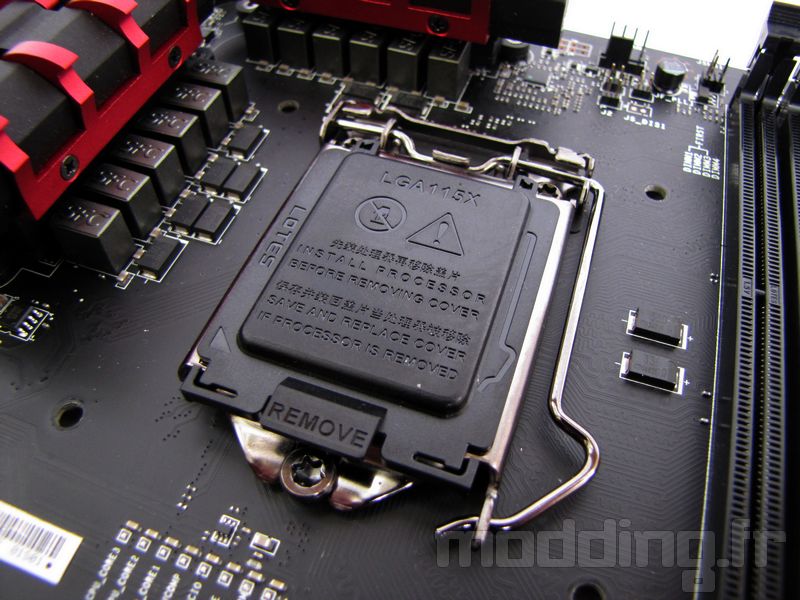

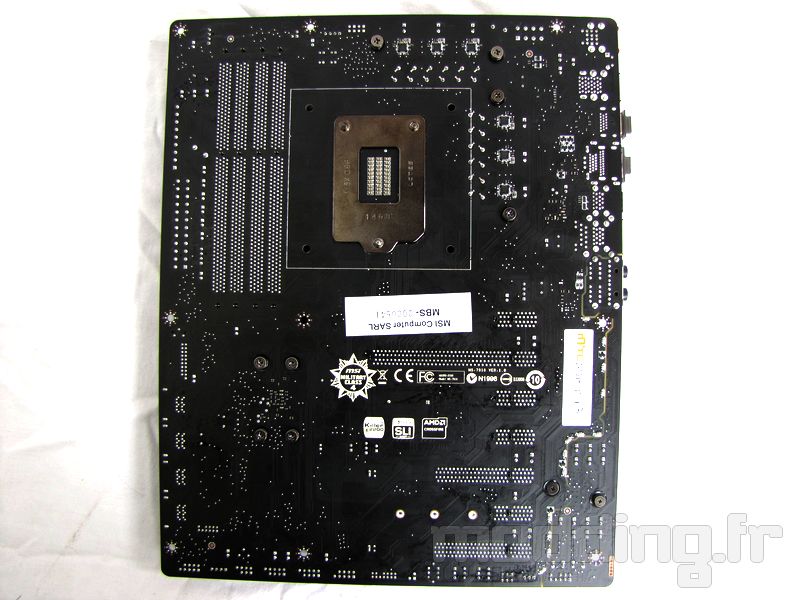

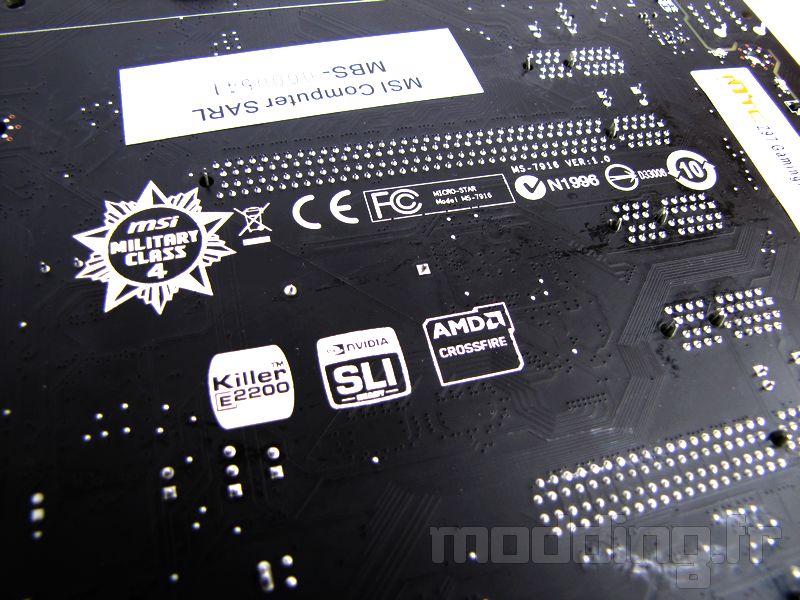

Les inscriptions et différents logos se trouvent au dos de la carte afin de ne pas “polluer” le dessus..
Le design des dissipateurs a changé, les têtes de dragon stylisées ont laissé place aux griffes de ces mêmes dragons. Le nouveau design est plus moderne.
Les deux dissipateurs sont parcourus par un caloduc cuivre. L’alimentation 12V CPU s’effectue grâce à un connecteur 8pins.

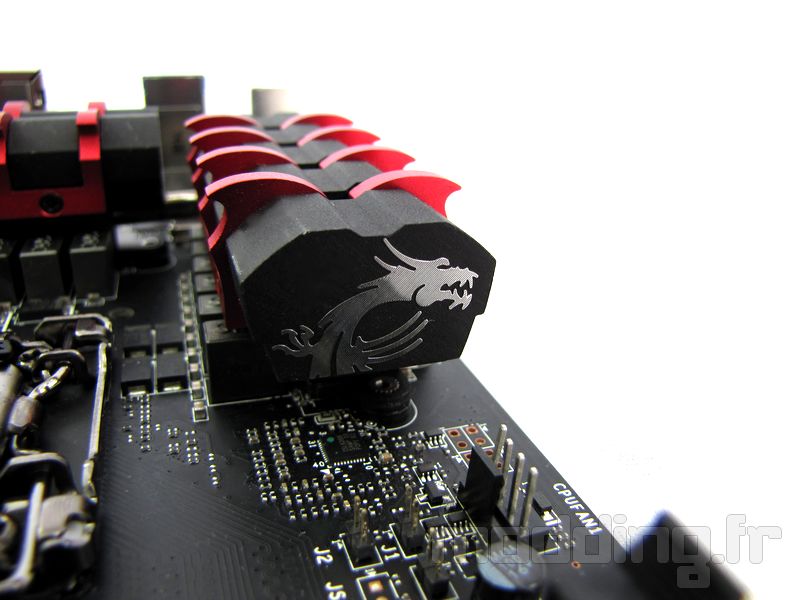

On retrouve le dragon des 2 cotés des dissipateurs.

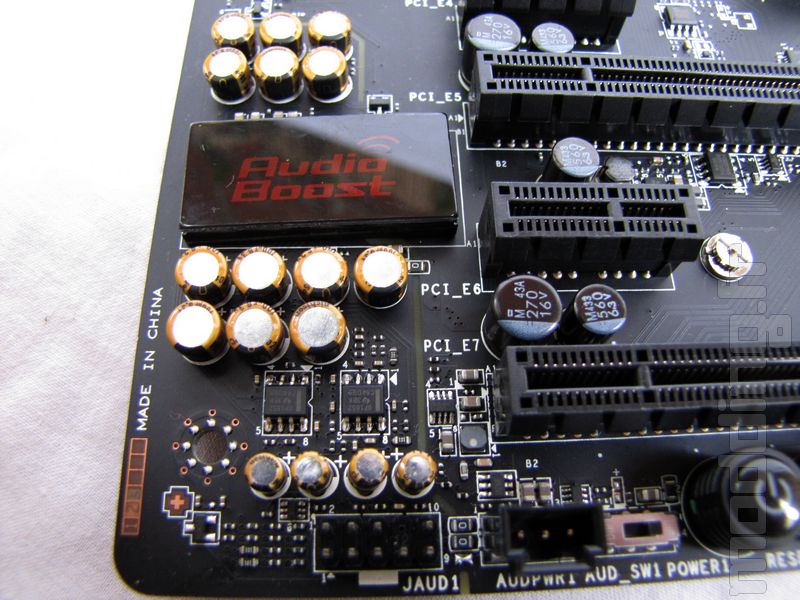

Le nouveau système audio boost 2 utilise des condensateurs japonais Nichicon. Cette partie audio est isolée du reste du PCB. A coté du connecteur classique audio on découvre un nouveau connecteur permettant d’alimenter l’audio directement grâce à une molex.

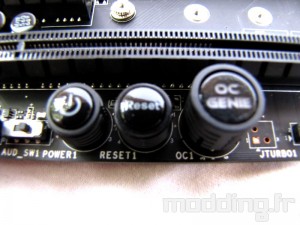

A coté de la partie audio on retrouve les habituels bouton power, reset et OC genie maintenant habituels sur cette gamme.

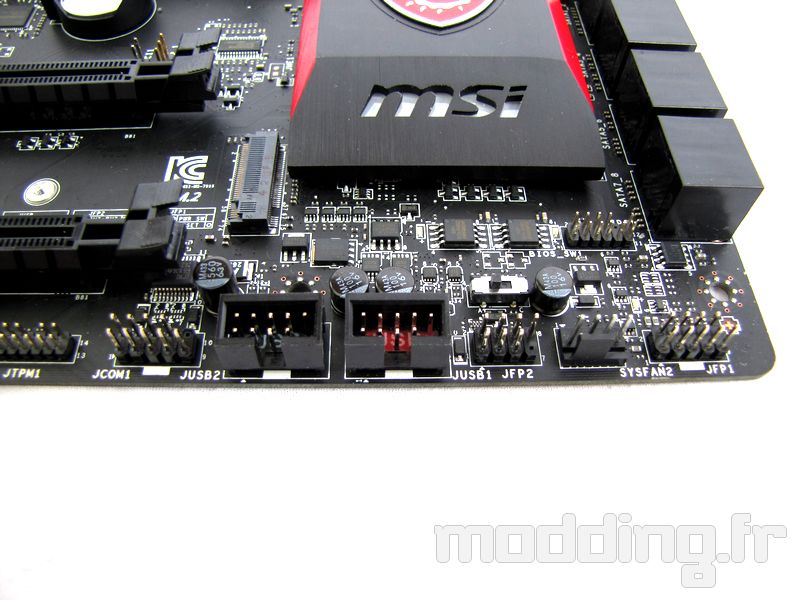

Coté droit les USB boitier, les connecteurs boitiers, et à coté du dissipateur southbridge le M.Sata.

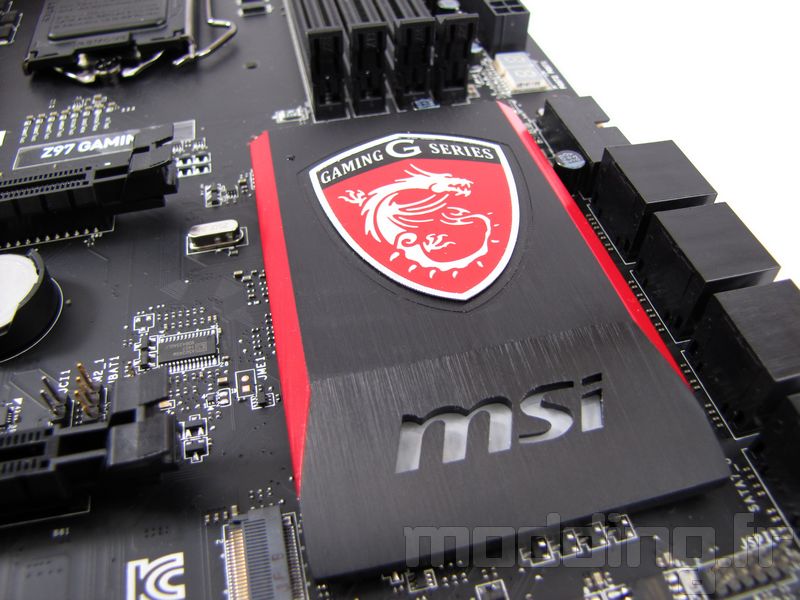

Le dissipateur du southbridge change également de look, envolé le dragon, place à un nouveau design également plus moderne avec le logo “gaming serie”.

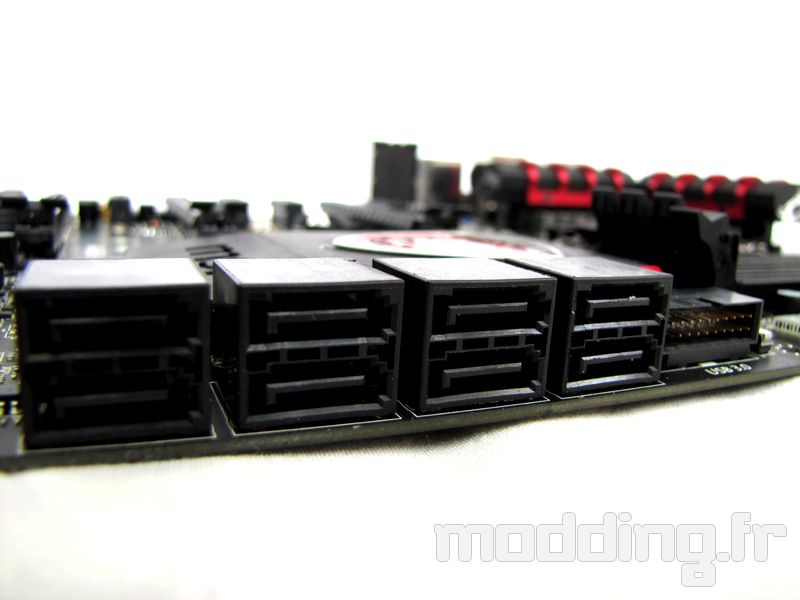

Coté droit c’est pas moins de 8 port Sata 6 Gb/s et le connecteur USB3.

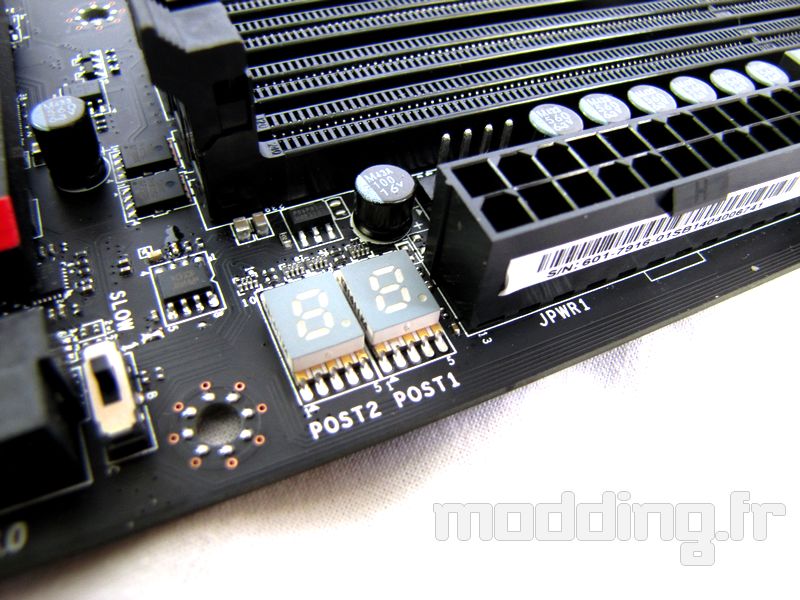

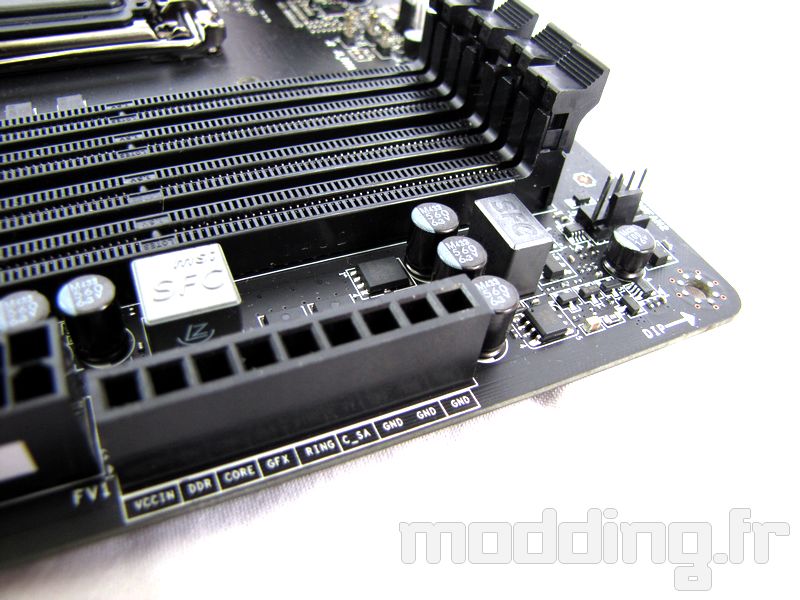

En remontant un peu on tombe sur les debug led et le connecteur ATX.
Les connecteurs V-Check pour les prises de tensions au multimètre.

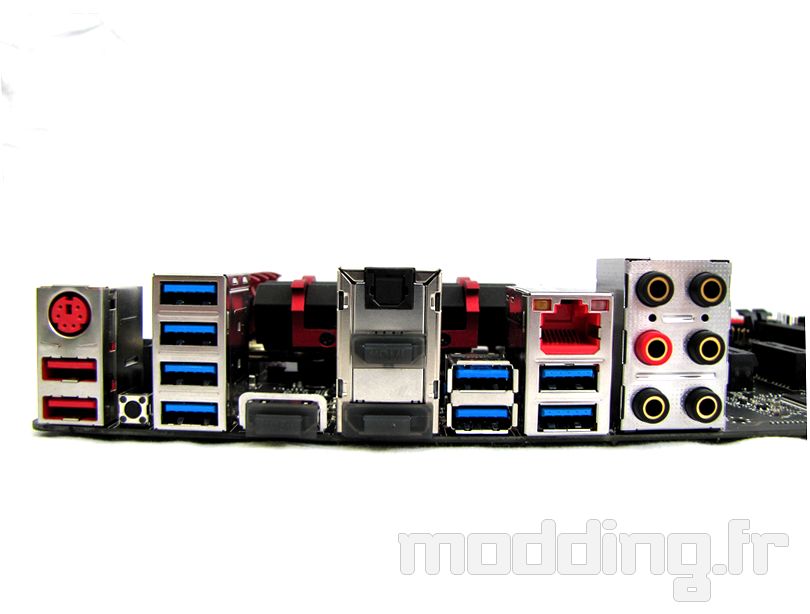

Du coté des I/O on trouve:
- 1 port PS2 et 2 USB (rouge) optimisés pour les périphériques de jeux et permettant l’utilisation de câbles plus longs (casque, manettte…).
- 1 petit bouton clear cmos
- 4 usb 3.0
- 2 HDMI
- 1 display port
- 1 optical S/PDIF
- 2 USB 3.0
- 2 USB 3.0 optimisés pour l’audio, ces USB produisent un 5V stable pour les périphériques audio
- 1 Killer LAN
- 6 connecteurs audio plaqués or.

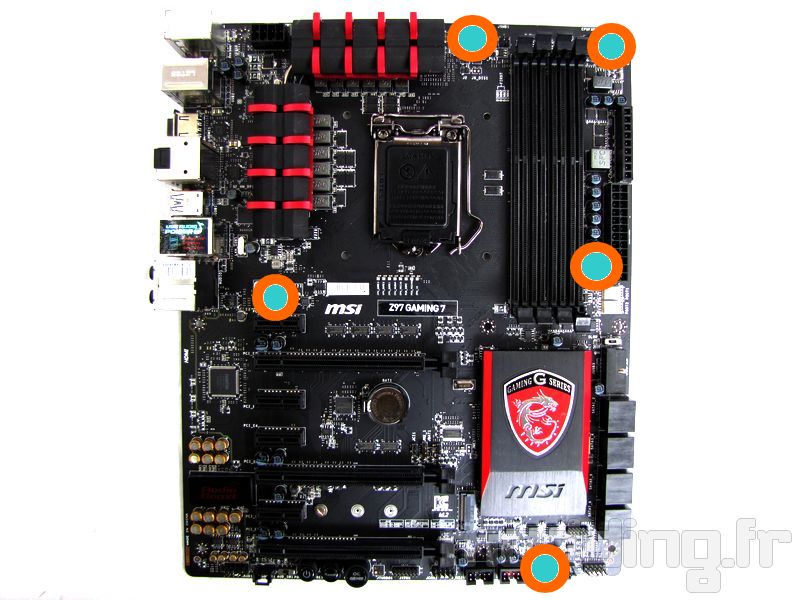

La carte est équipée de 2 CPU FAN et de 3 SYST FAN, soit 5 connecteurs à 4 pins.
En résumé…
- Supports 4th and 5th Gen Intel® Core™ / Pentium® / Celeron® processors for LGA 1150 socket
- Supports DDR3-3300(OC) Memory
- M.2 + USB 3.0 + SATA 6Gb/s
- Audio Boost 2: Reward Your Ears with True Quality
- Killer Ethernet: Kill Your Lag
- USB Audio Power: Surve Stable 5V Power & Better Signal Transmission over USB
- XSplit Gamecaster: Show off Your Skills and Achievements
- Guard-Pro: Improved Protection and Power Efficiency
- OC Genie 4: Overclock in 1 Second
- Gaming App: Boost Your Frame Rate
- Click BIOS 4: Easily Fine-tune Your System
- Multi-GPU: NVIDIA SLI & AMD CrossFire Support
- Sound Blaster Cinema 2: Realistic Surround Sound Experience
- Gaming Device Port: Optimized with Triple Gold-plating for High Polling Rate Gaming Devices
Voilà pour l’unboxing et la présentation de cette MSI Z97 Gaming 7, nous vous invitons à rester connecté sur modding.fr, nous vous proposerons un descriptif du bios, des logiciles fournis et un test complet de cette fabuleuse carte dans les prochains jours!
