Présentation d’outils et accessoires variés et divers
Gabarit de coupe de gaine thermo

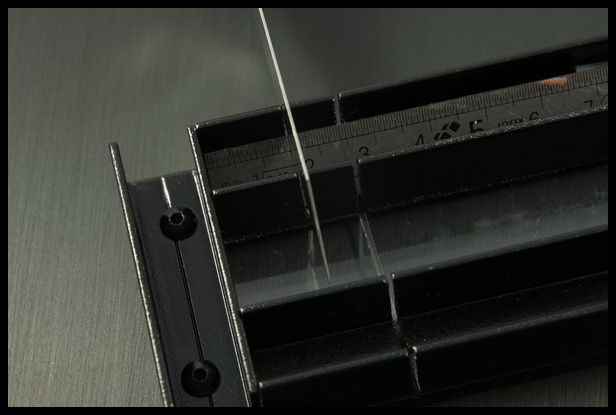

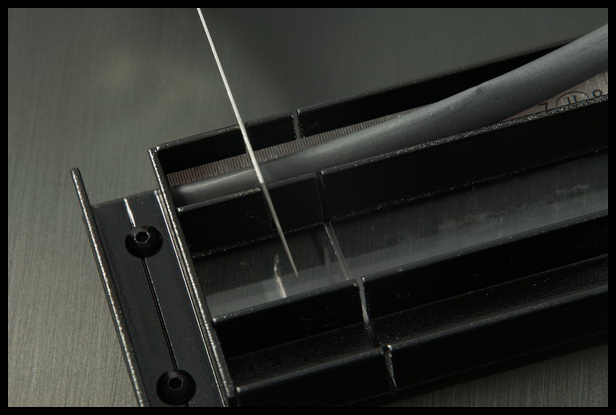

Je me suis confectionné un accessoire afin de pouvoir couper les gaines thermo toujours à la même longueur. Le tout en ayant une coupe bien droite et donc perpendiculaire à l’axe de la gaine.

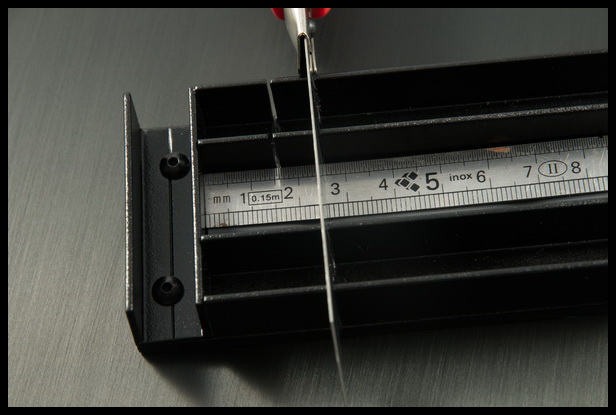

– En haut pour la découpe à 2,5 cm de la gaine thermo pour câble de données Sata.
– En bas pour la découpe à 1,5 cm de la gaine thermo de 6mm de diamètre.
Il est très important d’avoir une longueur de gaine thermo identique pour avoir une belle harmonie au niveau des prises des câbles d’alimentation.

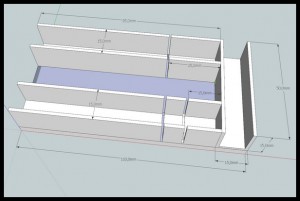

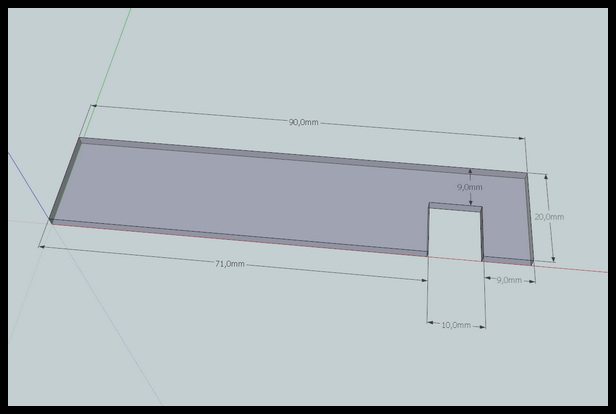

Un petit schéma sketchup avec les cotes si vous voulez réaliser l’accessoire.
Il s’agit d’une plaque de 110×50 en plexi ou bois (ou autre), sur laquelle j’ai disposé trois “U” en alu, les deux grandes longueurs parallèles entre elles et perpendiculaires à la petite longueur.

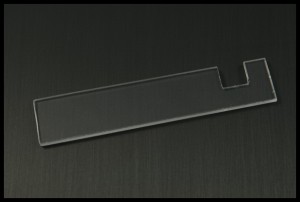

Le “truc en plexi”

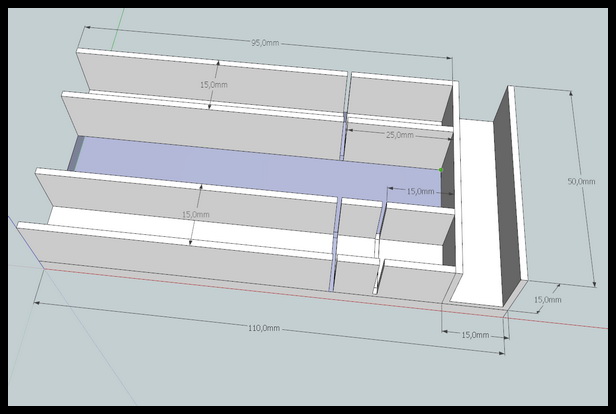

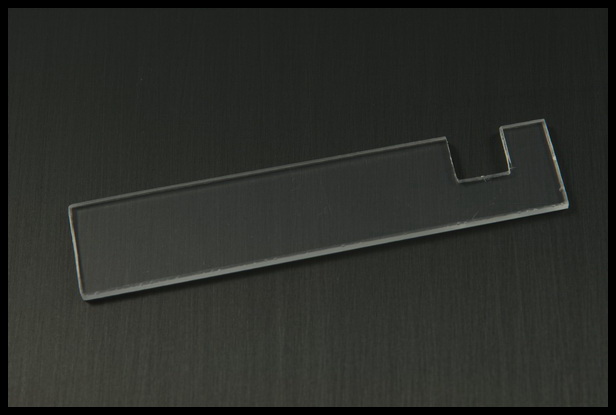

Ou une autre matière de votre choix. L’outil pour ajuster au mieux la gaine tressée pour les prises ATX, PCIe et EPS. Un schéma sketchup avec les cotes.

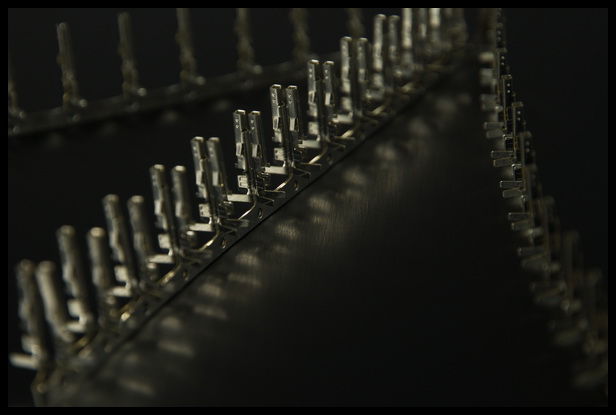

Les connectiques pour les prises des ventilateurs que l’on appelle aussi prise “3pins” ou “4pins”.

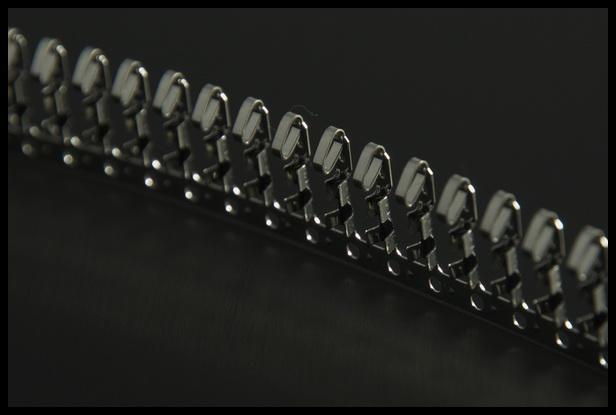

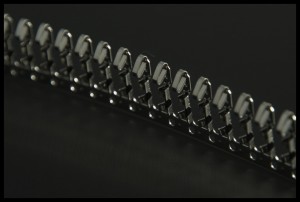

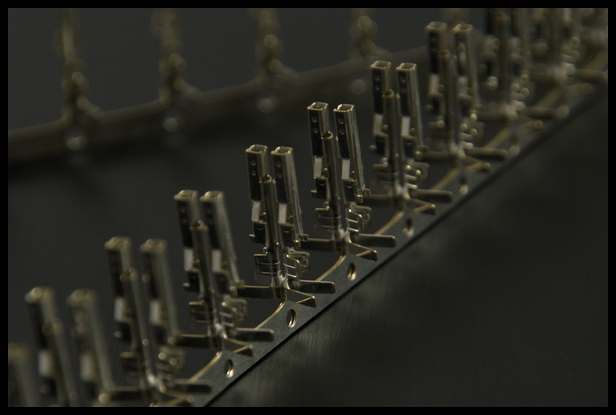

Les connectiques pour les prises de câble alimentation ATX, PCIe et EPS (carte mère).

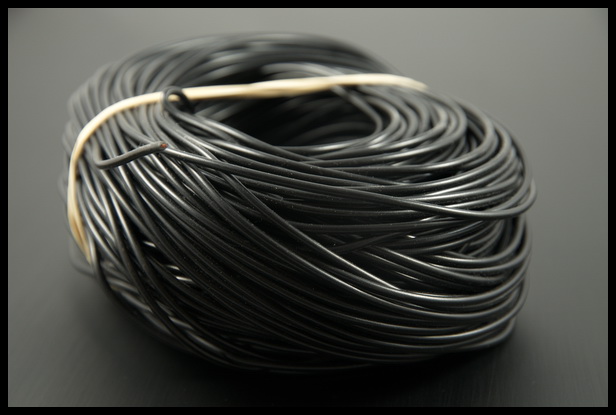

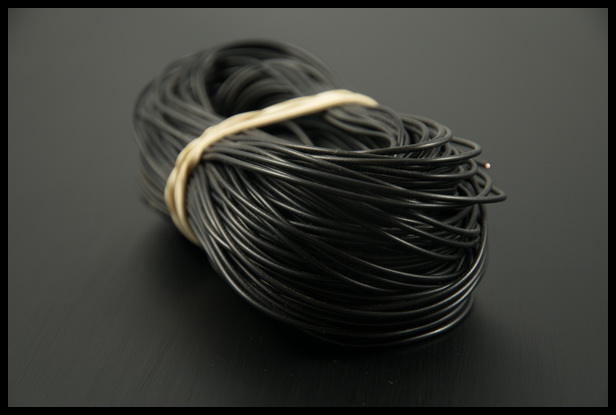

fil de câblage
Deux sections de câbles, souvent traduit en AWG sur les sites : American Wire Gauge
conversion AWG-mm² : http://www.ddacables.com/technicka-podpora/tech_awg-prurezy.php
En haut, câble pour les ventilateurs en section de 0.20 mm²
En bas, câble pour l’alimentation en section de 0.75 mm²

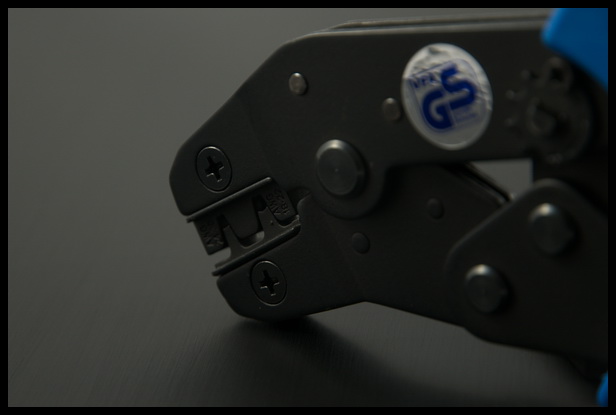

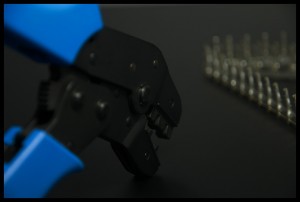

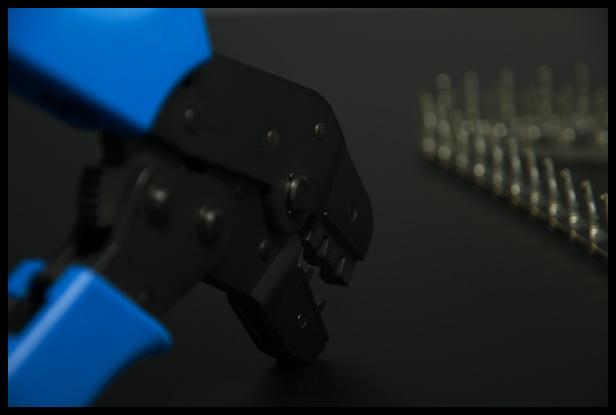

la pince à sertir

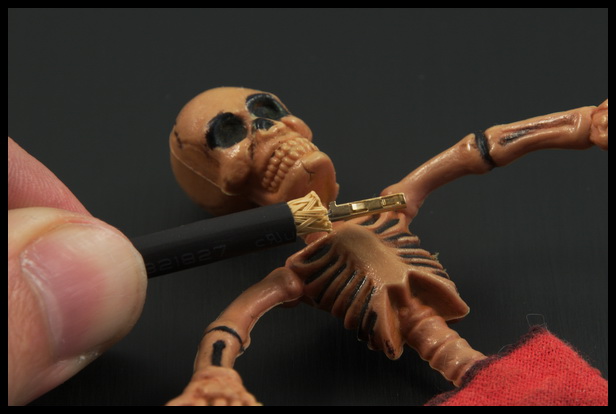

Pour mettre en place la connectique sur le câble permettant de sertir les deux sections de câbles et donc de connectiques.

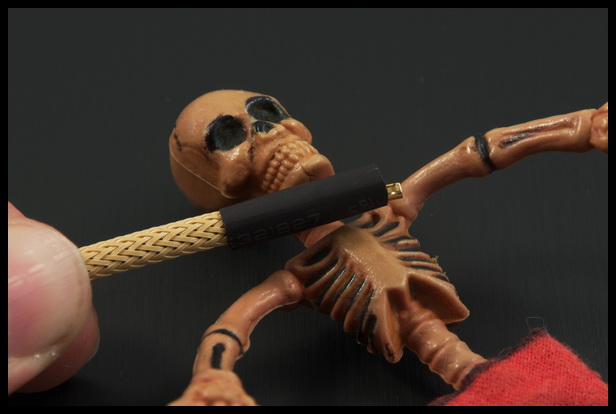

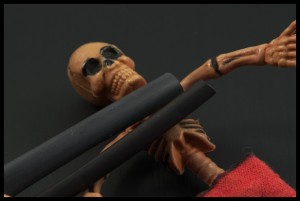

Gaine thermo de qualité
Il est important d’avoir une gaine thermo de bonne qualité,

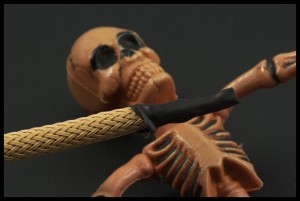

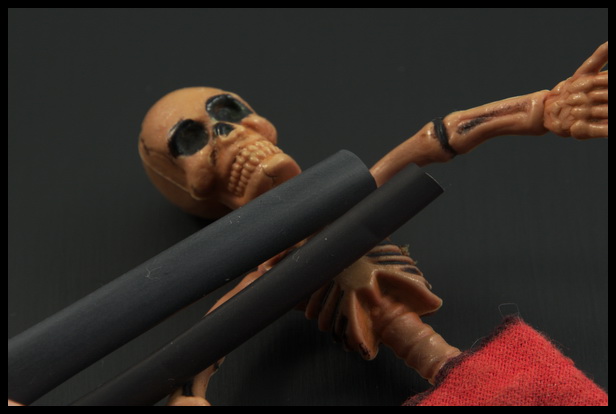

Mise en situation avec une gaine thermo de magasin de bricolage…

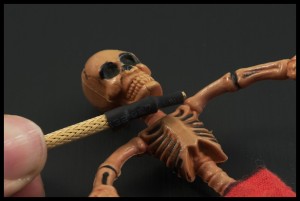

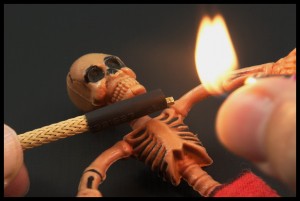

Un premier coup de chauffe ne montre pas de différence, mais cette gaine thermo est moins épaisse et comme vous avez dû bien chauffer pour que les fils de la gaine tressée soient bien agglutinés entre eux, soit au pire la gaine thermo se désagrège…. et au mieux elle reste en place, mais….

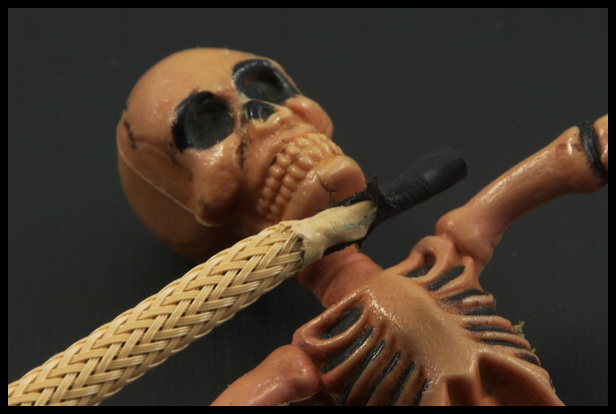

…un peu trop en place, car on a carrément du mal à l’enlever tellement la gaine thermo a fondu sur la connectique….
