Gainer le câble d’un ventilateur
Et voilà le dernier tuto de la série, je vous montre comment s’y prendre pour gainer le câble d’un ventilateur.

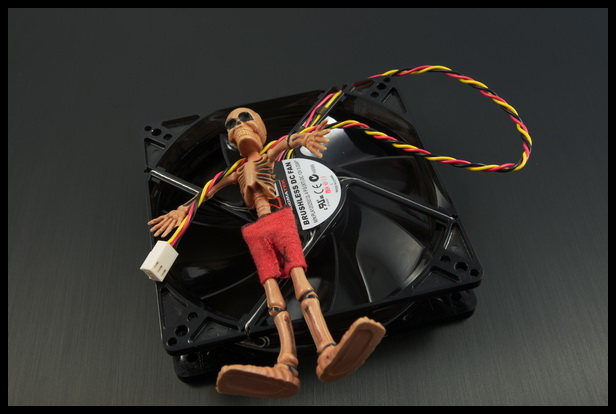

Le ventilateur et le câble du ventilateur. Vous repérez les couleurs des fils par rapport à la prise.

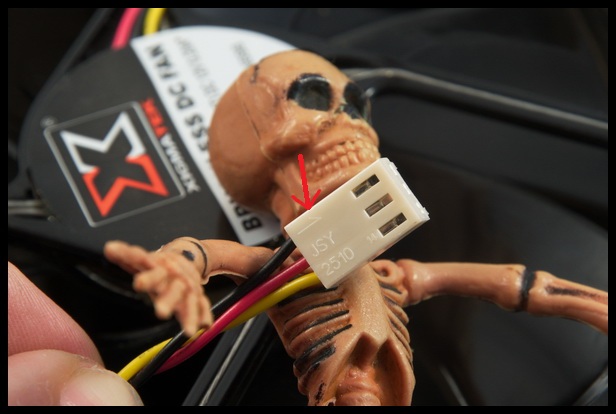

– le fil noir est le “-” toujours sur la position 1 (flèche rouge)
– le fil rouge est le “+” toujours au milieu
– le fil jaune est le “signal” ne lui reste qu’une place….

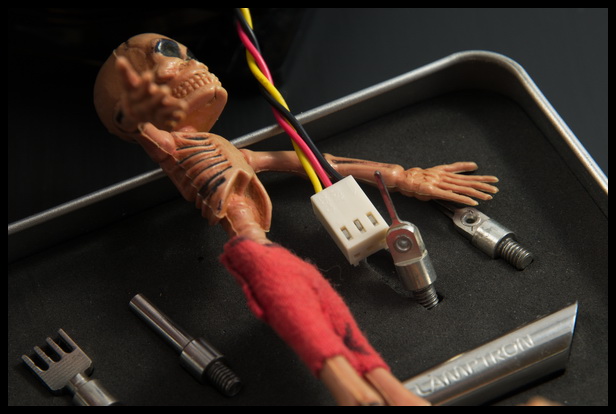

Pour enlever la connectique de la prise, vous allez vous servir du kit avec l’outil qui va bien, ou de la pointe d’une grosse aiguille.

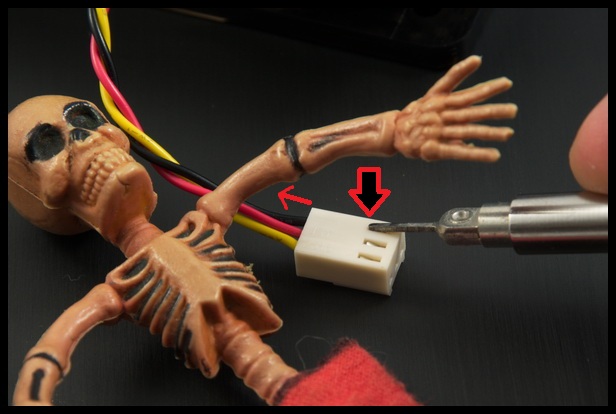

Vous appuyez sur la connectique (grosse flèche rouge/noire) tout en tirant sur le fil (flèche rouge).

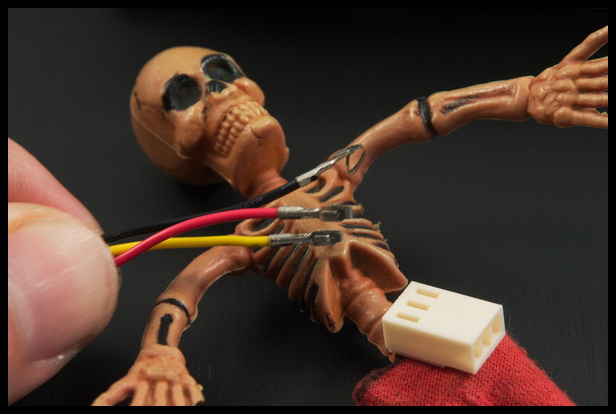

Vous répétez l’opération pour les trois connectiques, et vous réunissez ces connectiques avec du scotch ou mieux un gaine thermo que vous aurez restreint par la suite.

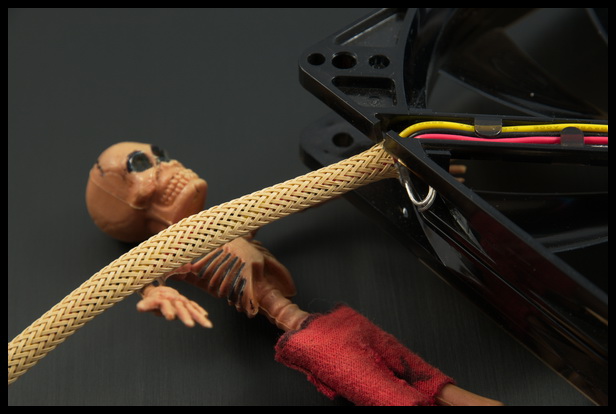

Vous chauffez le bout de la gaine tressée afin de souder les fils entre eux et vous enfilez la gaine tressée jusqu’à atteindre le cadre du ventilateur.
La présence du scotch noir entourant les connectiques rend la tache plus facile.

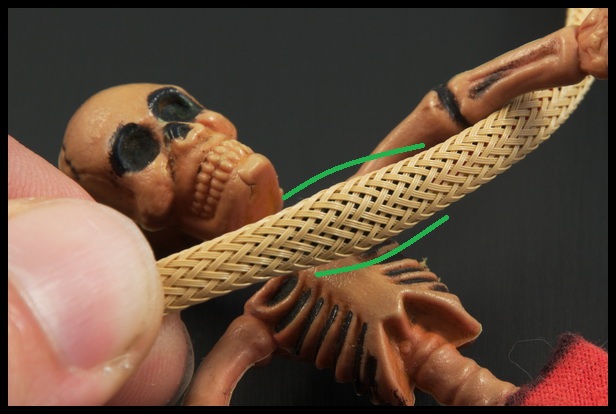

Vous repérez le scotch noir sous la gaine tressée (zone verte) et vous faites une marque au ciseau du coté des fils du câble.

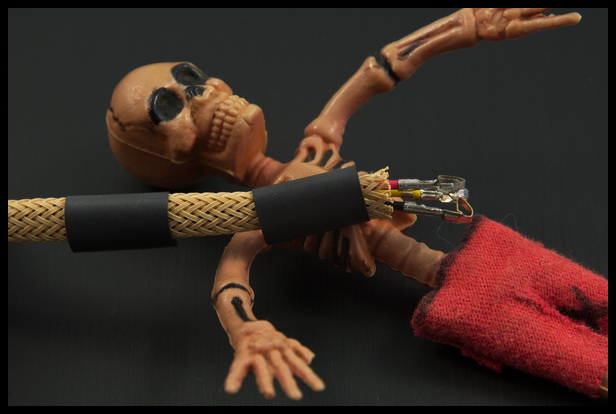

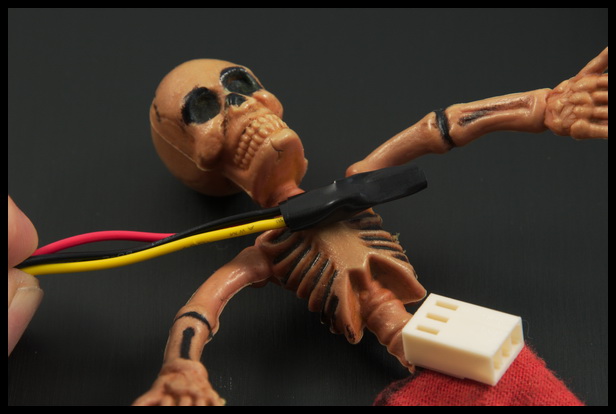

Le scotch noir correspondant aux connectiques.

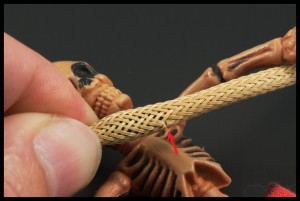

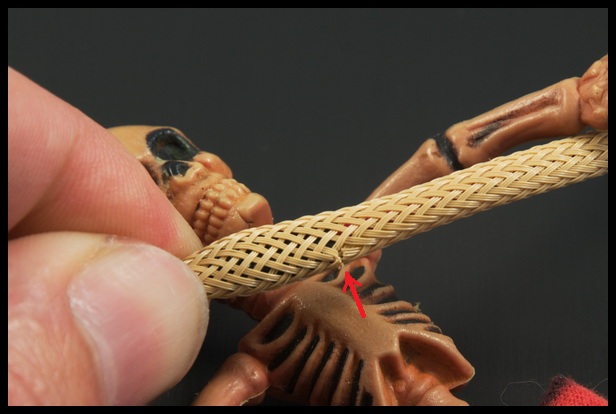

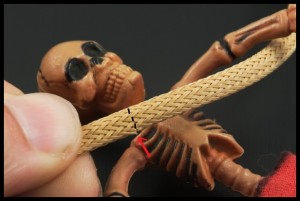

Le repère au ciseau effectué (flèche rouge), vous ressortez un peu la gaine tressée du câble afin d’avoir le repère en dehors.

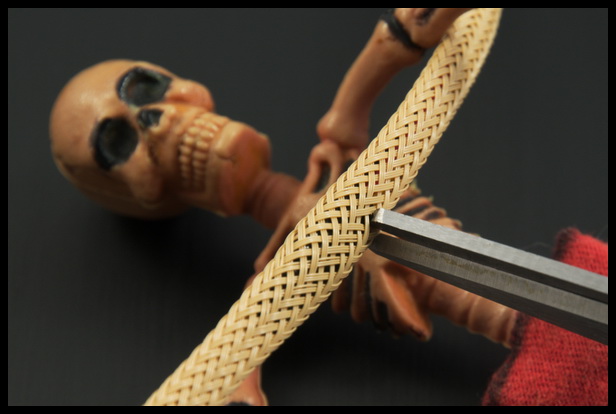

Vous coupez la gaine tressée au niveau du repère.

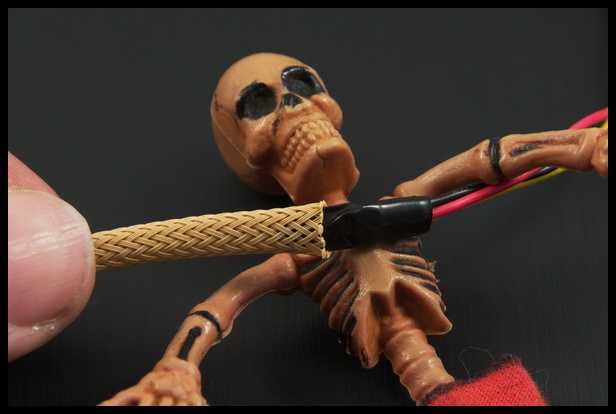

Vous chauffez le bout de la gaine tressée et la remettez en place sur le câble.

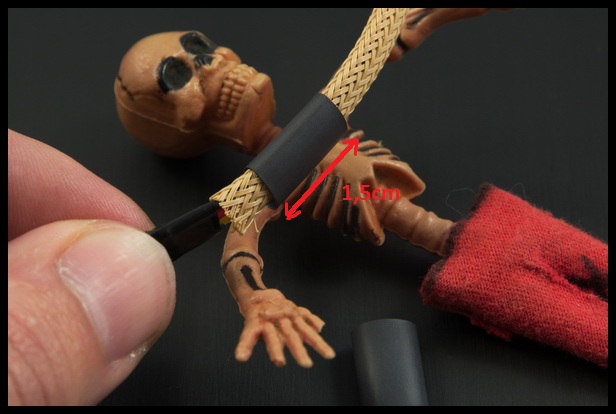

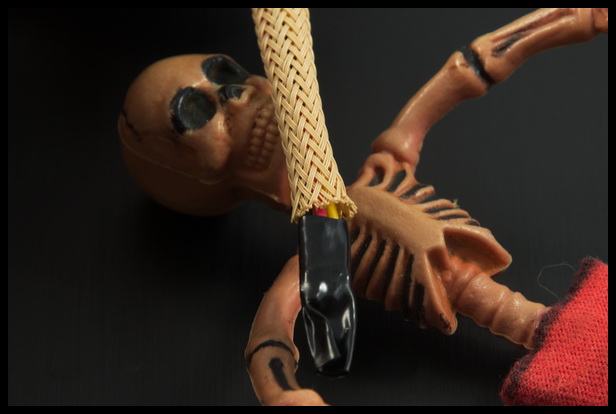

Vous enfilez la gaine thermo (d’une longueur de 1,5cm).

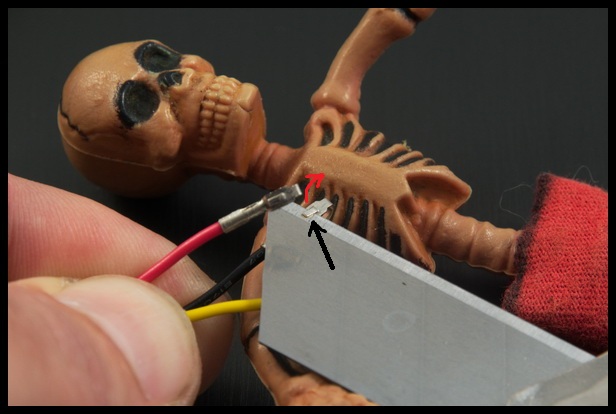

Puis une deuxième gaine thermo, ensuite vous pouvez retirer le scotch entourant les connectiques. Avec un cuter vous relevez légèrement l’ergot supérieur de chaque connectique (flèche noire).
Cet ergot relevé permet de maintenir en place la connectique dans la prise.
Vous remettez les connectiques dans la prise.

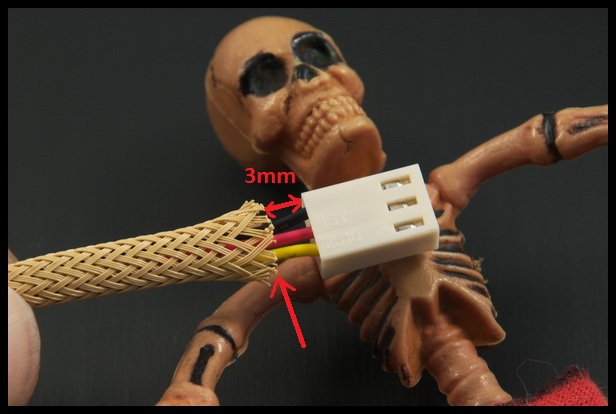

Vous ajustez la gaine tressée à 3 mm de la prise (flèche rouge),
Vous avancez la gaine thermo,

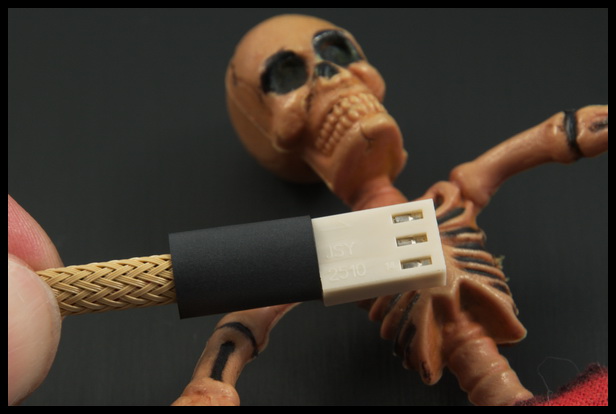

Vous maintenez fermement la gaine tressée sur le câble et vous ajustez la gaine thermo contre la prise

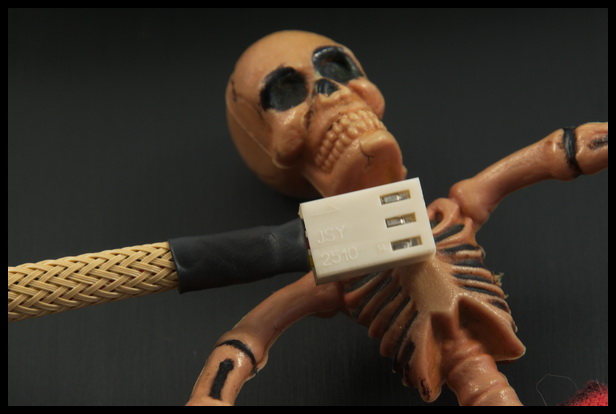

Vous chauffez au décapeur thermique en réajustant la gaine thermo, si besoin, contre la prise. Une fois fini, vous remontez la deuxième gaine thermo vers le ventilateur et dégagez les fils du cadre du ventilateur.
Vous ajustez la gaine thermo en couvrant les fils du câble.
Vous chauffez en réajustant la gaine thermo si besoin.

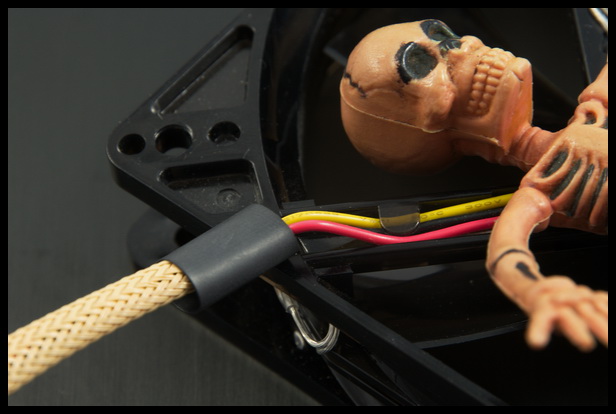

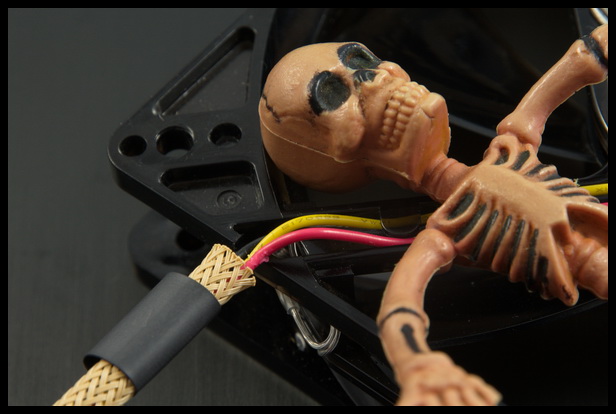

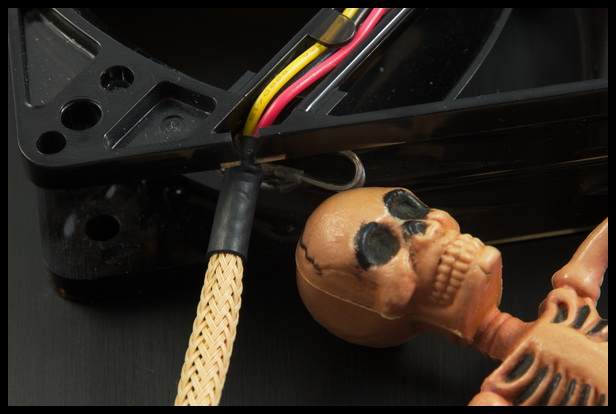

Une fois que la gaine thermo a bien moulé les fils et la gaine tressée, vous profitez qu’elle soit encore chaude pour remettre le câble au niveau du cadre du ventilateur.

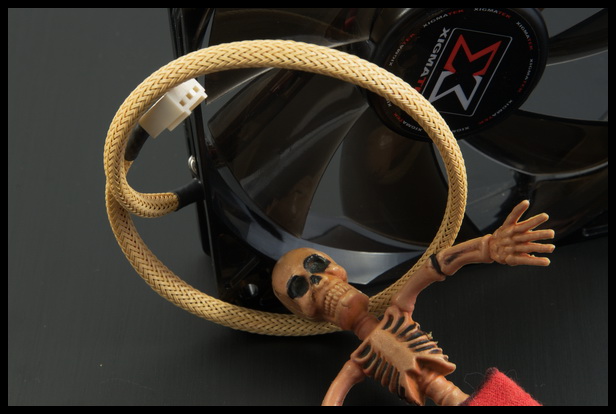

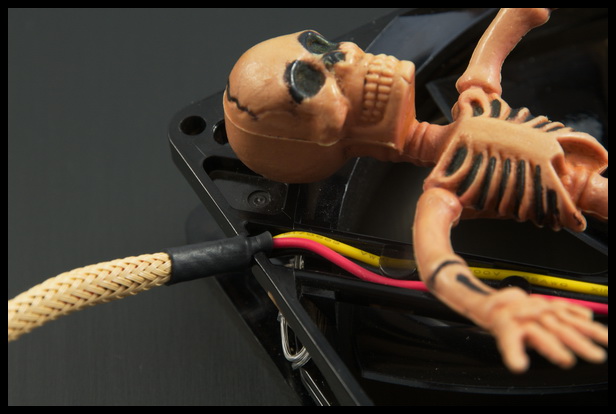

Et voilà votre câble de ventilateur gainé !!
Une astuce consiste à colorier au feutre (ou peinture) les fils du coté de la prise de la couleur de la gaine thermo car les trois fils s’écartant au niveau de la prise, la gaine thermo à tendance à s’éloigner légèrement de la prise laissant apparaître les fils.
Vous pouvez aussi colorier les fils au niveau du cadre du ventilateur dans la partie non gainée de la couleur du cadre, dans les deux cas pensez à le faire avant la mise en place de la gaine tressée afin de couvrir large sur les fils.
Vous avez aussi la possibilité de gainer le câble jusqu’à la connectique du ventilateur, sous l’autocollant, mais le câble ainsi gainé ne rentrera plus dans la gouttière du cadre.
