Demontage :
Le système de refroidissement IceStrom est fixé au PCB de la carte graphique par 5 vis montées sur ressort (afin de garantir leur tenue en place).

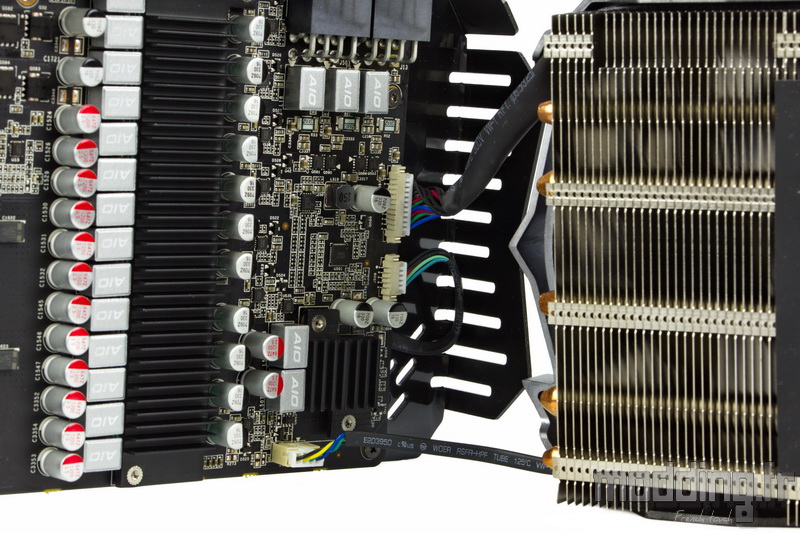

On note la présence de trois prises branchées sur l’extrémité distale de la carte.
Celle sur le bord inférieur correspond à l’alimentation PWM des ventilateurs.
Les deux autres, présentes sur le bord latéral, gèrent l’alimentation du rétroéclairage dont la plus grande des prises est destinée à l’exoarmor et la seconde pour le logo Zotac placé sur la backplate.

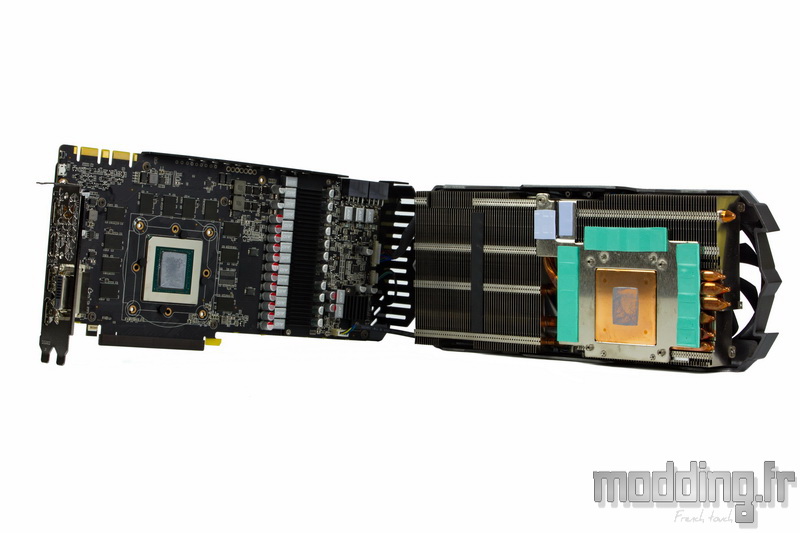

Une fois l’ensemble des prises déconnectées, nous avons accès au PCB de la GTX 1080 Ti AMP! Extreme doté d’une couleur noire mat.
Les puces mémoires sont reparties autour du GPU. Elles sont au nombre de 11.
Deux étages d’alimentation leur sont dédiés.

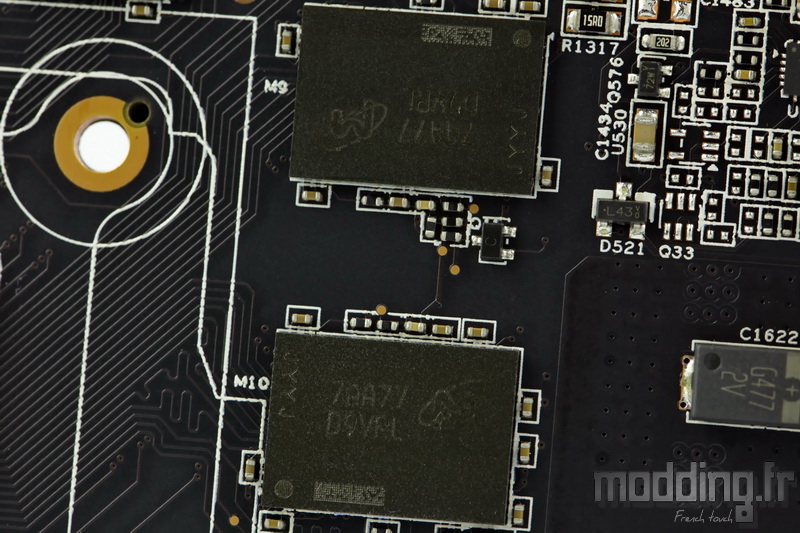

11 modules mémoire de 1 Go chacun.
Il s’agit d’une mémoire GDDR5X doté d’un bus de 352 bit.
Zotac fait appel à la marque Micron avec ses puces “D9VRL” tournant à une fréquence de 1375 MHz (11000 MHz GDDR5X effectif).
Zotac applique un overclocking de + 25 MHz : 1400 MHz (11200 MHz effectif).
Le GPU de marque Nvidia est basé sur l’architecture Pascal.
Il s’agit du GP102 doté de pas moins de 12 millions de transistors…. avec une gravure à 16 nm ce qui engendre une surface du Die de 471 mm².

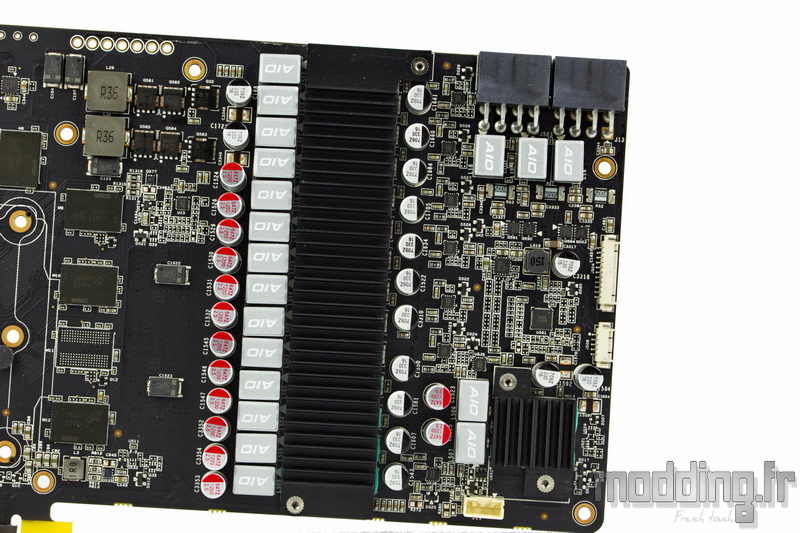

La GTX 1080 Ti AMP! Extreme dispose de ….. 16 étages d’alimentation pour le GPU recouvert par leur radiateur noir.
Comme la carte n’est pas assez large…. Les VRM sont placés à deux endroits sur le PCB avec un groupe de 14 phases et ….

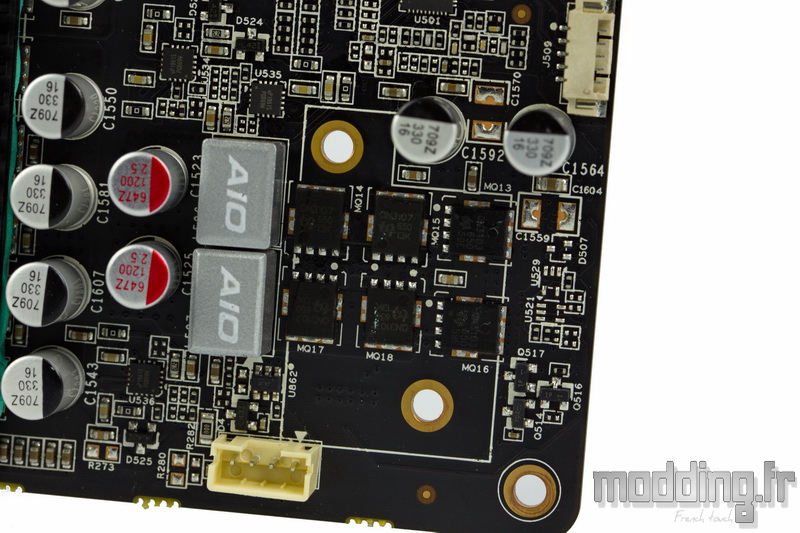

…. Un second groupe de deux phases.
De quoi bien repartir la charge sur l’ensemble de ces phases.

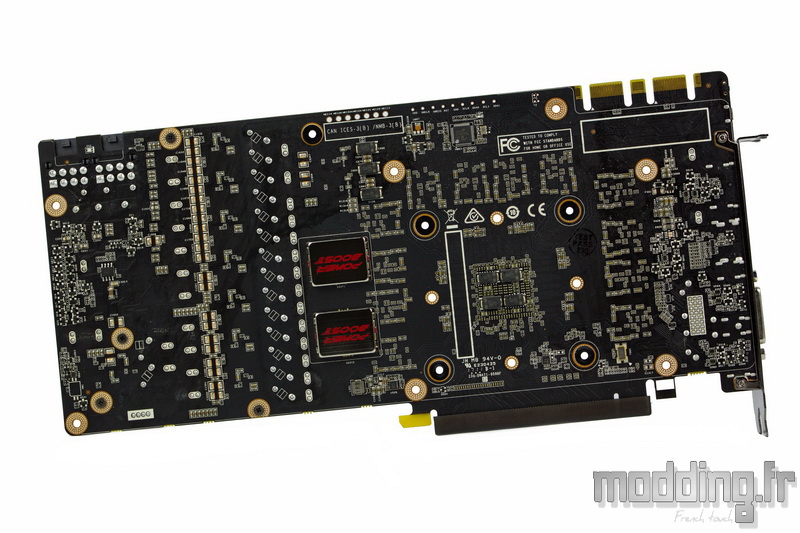

Au dos du PCB, nous retrouvons les deux condensateurs “Power Boost”.

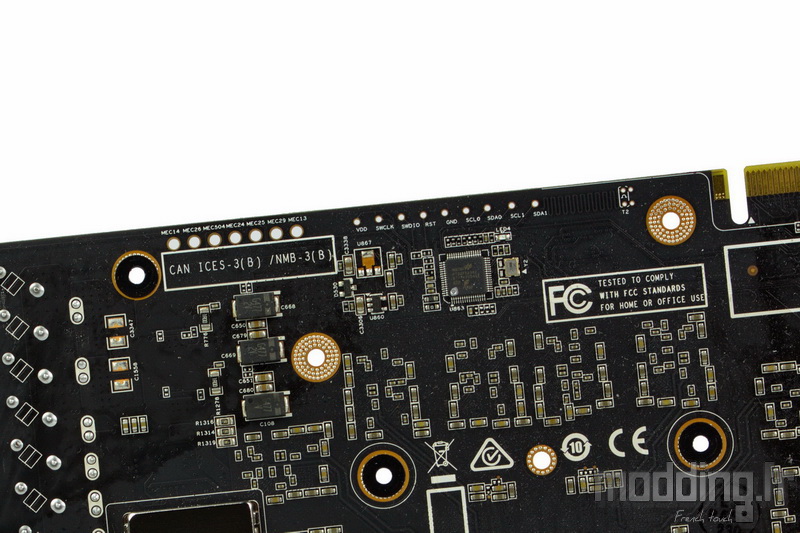

En se rapprochant du bord externe, nous notons la présence de points de prise de diverses tensions, essentiel pour ceux qui veulent tâter l’OC extrême….

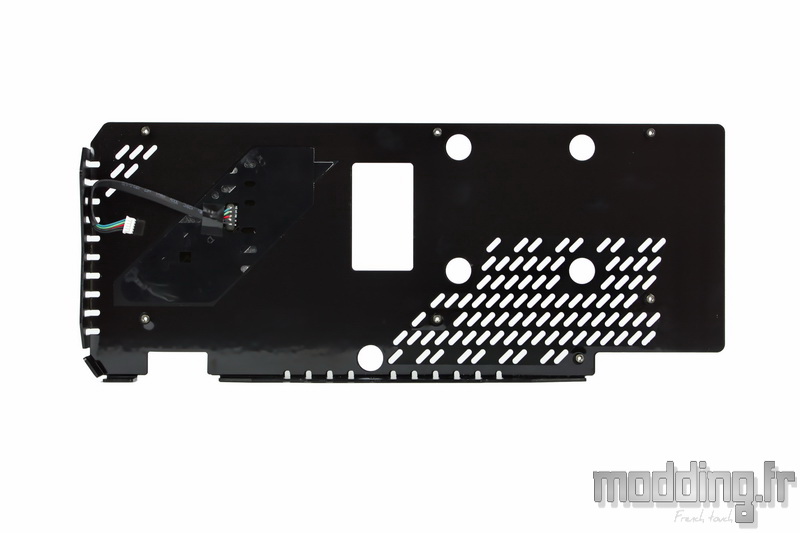

La backplate est fixée au PCB par 7 vis reparties sur toute la longueur de la carte.

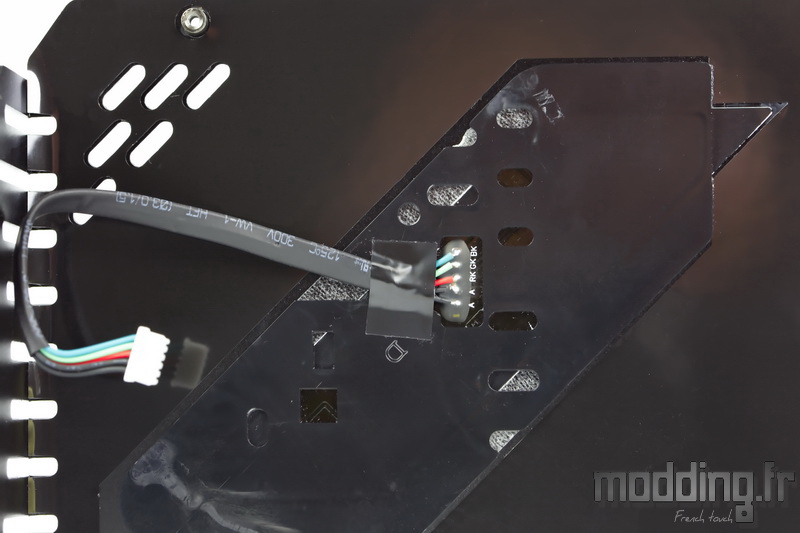

Au niveau du logo Zotac placé sur une petite plaque en acrylique, nous avons le système de rétroéclairage doté de son propre câblage.
On remarque que la face interne de la backplate est filmée pour éviter tout contact métallique avec les composants de la carte.

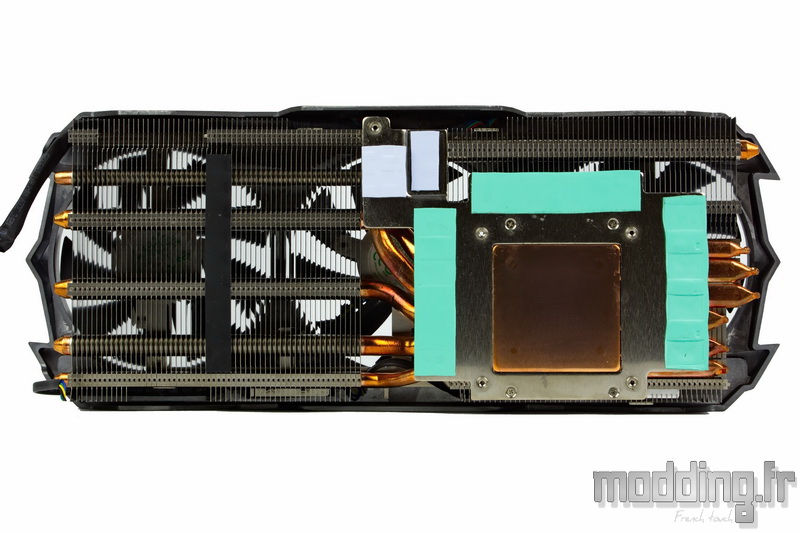

Le système de refroidissement IceStorm embarquant trois ventilateurs de 90 mm de diamètre et deux blocs radiateurs reliés par des caloducs.

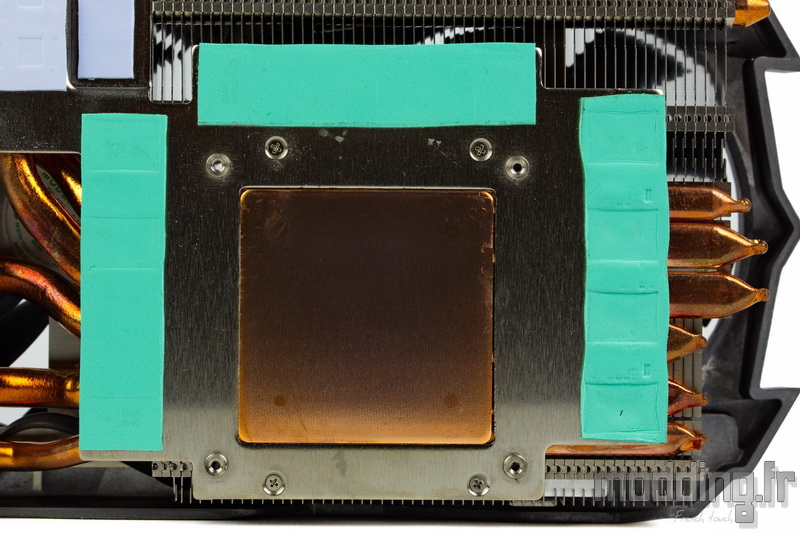

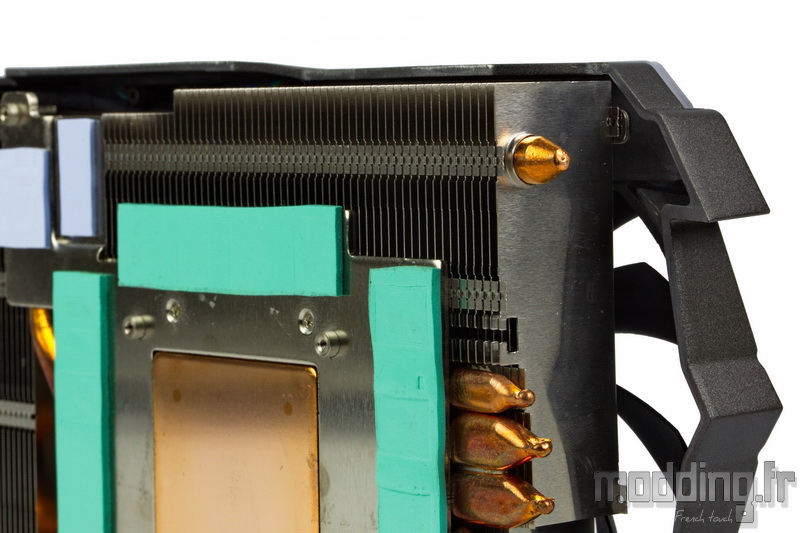

La base en contact avec le GPU est totalement composé de cuivre.

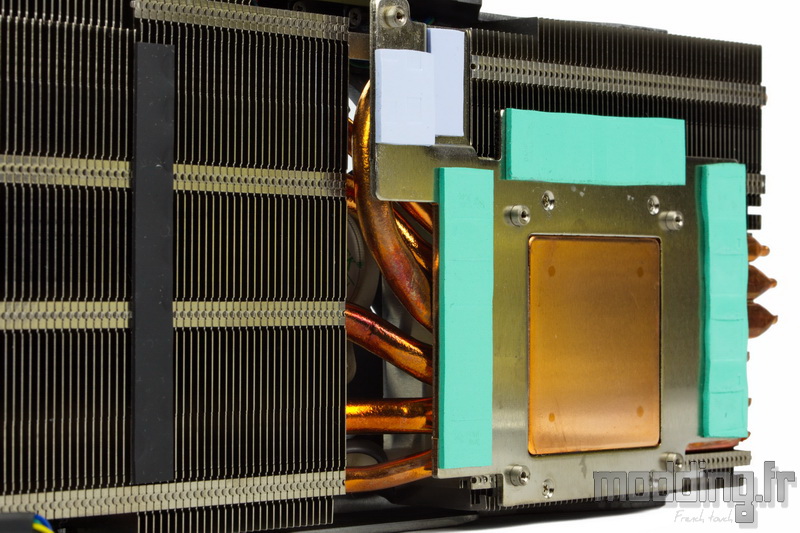

Elle est en continuité avec une base en aluminium se chargeant de refroidir les puces mémoires par le biais d’un pad thermique de couleur verte ainsi que leurs deux étages d’alimentation (d’où la présence de la 5ème vis de fixation) par le biais d’un pad thermique de couleur grise.
Le refroidissement est optimisé par la présence de pas moins de 6 caloducs en cuivre traversant cette base.
Deux d’entre eux ont un diamètre supérieur aux autres.
Un des ces deux tubes caloporteurs, le plus central, effectue un virage à 180°….
…. Pour plonger dans la partie bord externe du premier bloc se trouvant en dehors de la zone occupée par la base.

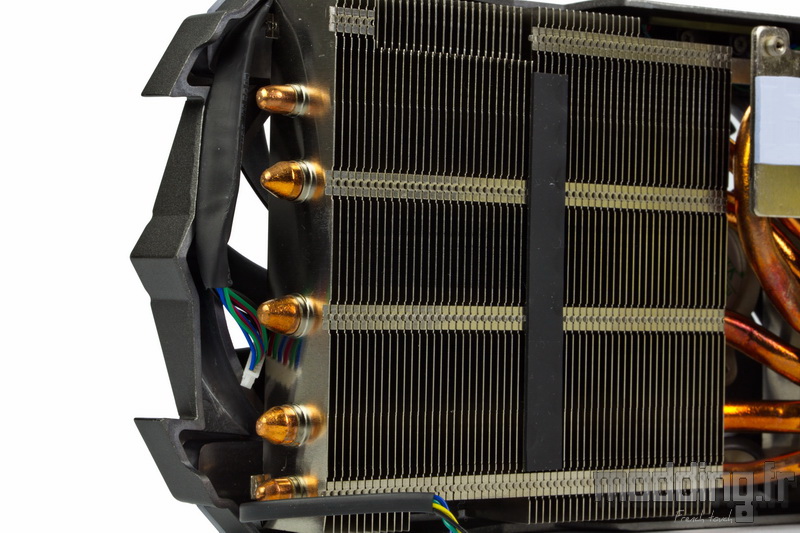

Les 5 autres caloducs se repartissent dans le second bloc pour profiter au maximum du flux d’air.

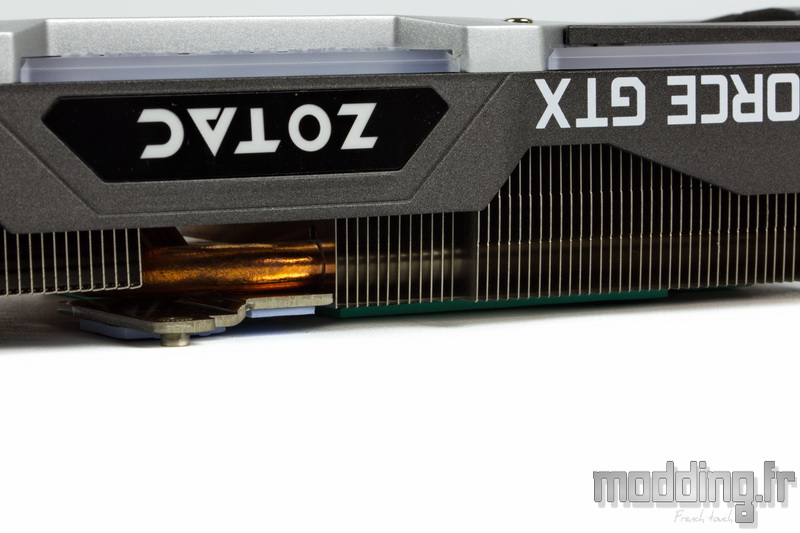

On note la présence d’une bande en caoutchouc pour éviter le contact métallique avec le radiateur des VRM.
Nous retirons l’exoarmor pour mieux se rendre compte de la disposition des ventilateurs par rapport aux deux radiateurs et aux différents caloducs.
On note la présence d’un hub 4-pins permettant de regrouper les prises PWM de chaque ventilateur.

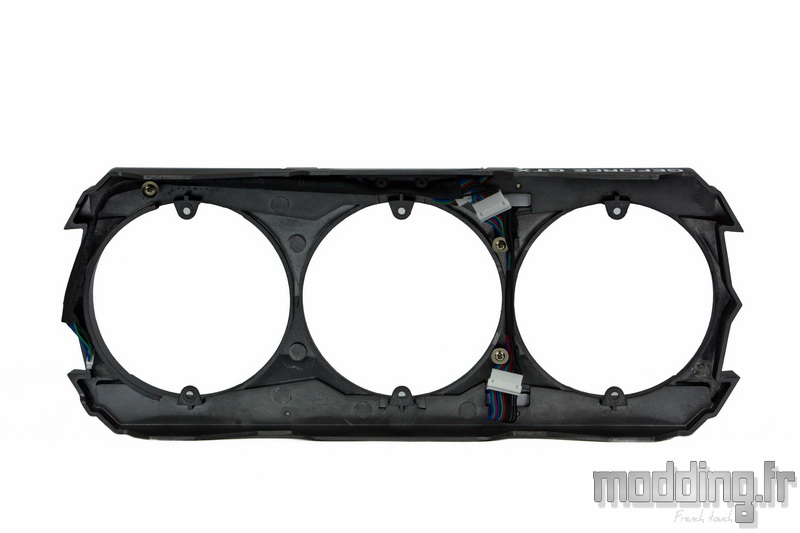

6 vis permettent de fixer le carénage sur les radiateurs par le biais de renforts en aluminium.
Un bloc totalement usiné dans la masse et non pas une simple plaque avec les bords repliés.
On remarque la présence des différents câbles alimentant les diverses Leds de rétroéclairage.
Des Leds qui viennent illuminer cet exosquelette comme nous allons le détailler dans la section suivante dédiée au logiciel FireStorm.

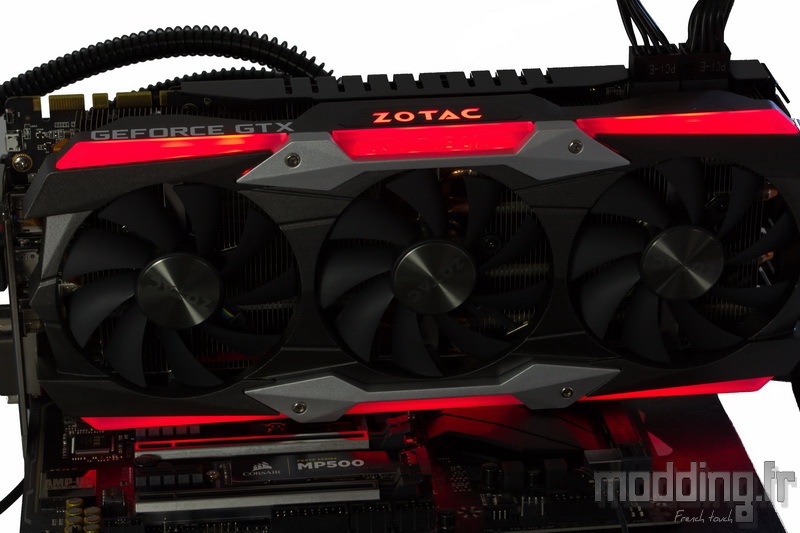

La GTX 1080 Ti AMP! Extreme embarque rétroéclairage de type RGB et nous allons pouvoir modifier à loisirs la couleur des Leds avec divers effets.
