Le montage : Socket 115x

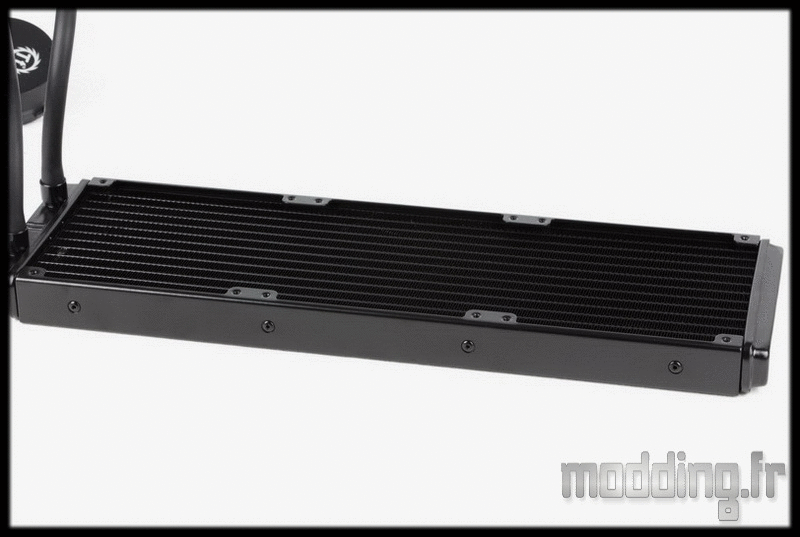

Avant de débuter le montage du module pompe/waterblock, on met en place les 3 ventilateurs sur le radiateur en Push avec les vis longues présentes dans le bundle.
On vous laisse le choix du sens du montage en fonction de la position du radiateur dans le boitier.
L’épaisseur totale passe de 27 mm à 52 mm.
La présence de trous de fixation sur les deux faces du radiateur permet un montage en Push Pull.
Pour le montage du module pompe/waterblock sur carte mère doté d’un Socket Intel 115x, on se munit de la backplate dédié Intel.

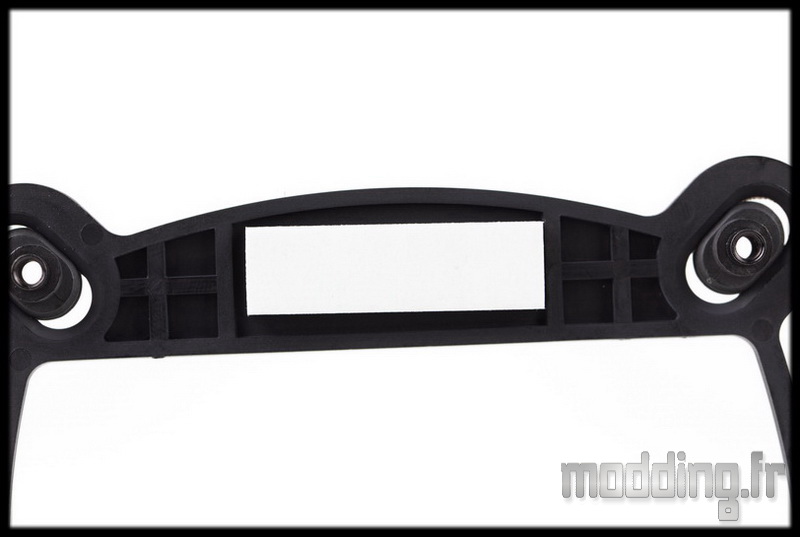

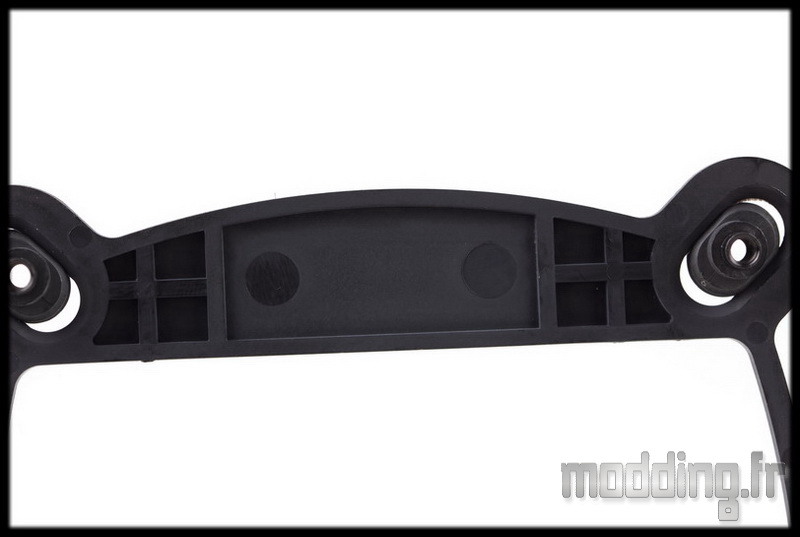

Bien qu’elle soit tout en plastique, on positionne les deux petites plaques en mousse dotées d’adhésif sur ses deux faces.
Ces dernières évitent un contact trop appuyé de la matière plastique sur le PCB et assurent le maintien de la backplate sur la carte mère avant montage complet (ce qui pour notre part est tout a fait optionnel et peut même s’avérer problématique si on décide changer de système de refroidissement).
A chaque coin de la backplate nous avons un insert doté d’un pas de vis.
Cet insert peut prendre deux positions :

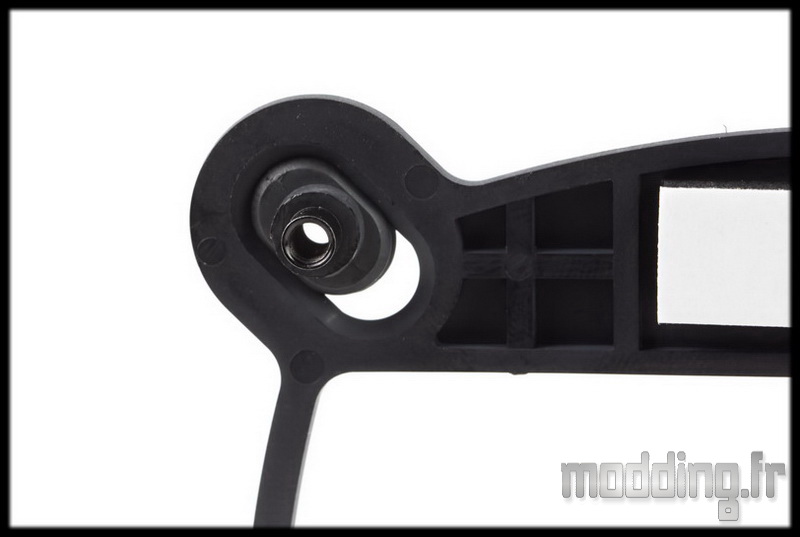

- Position externe : Socket 1366.

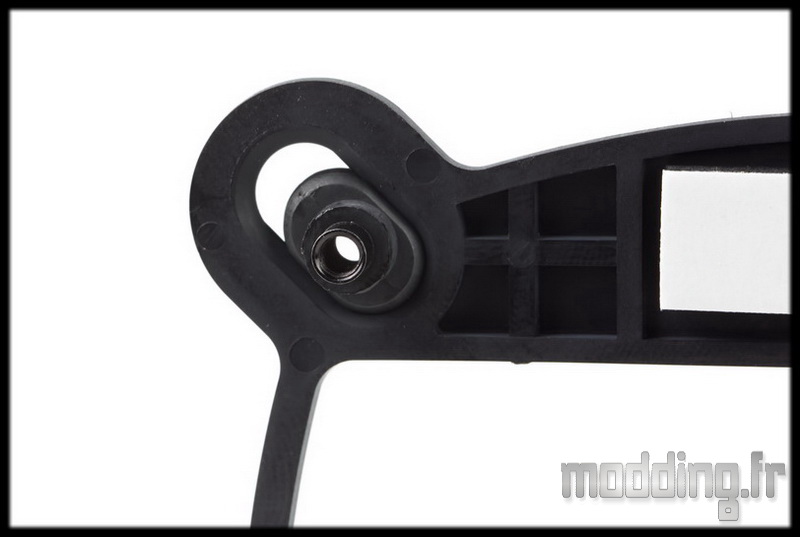

- Position interne : Socket 115x.

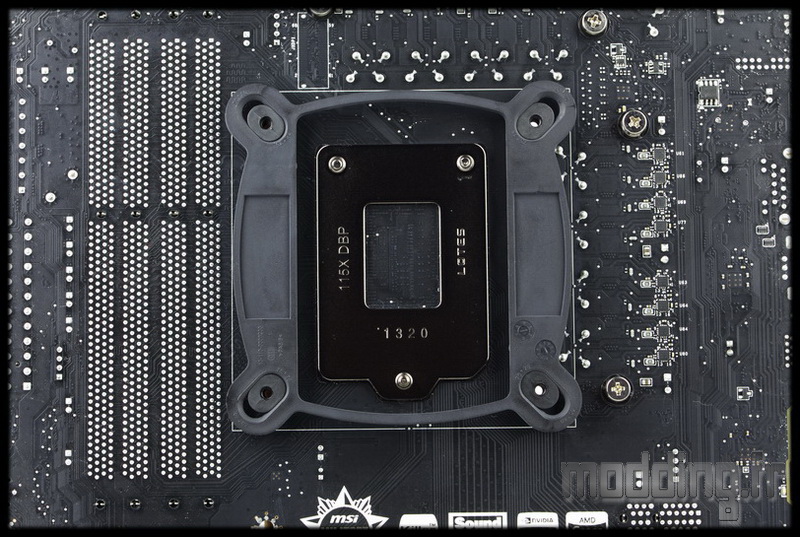

Nous les plaçons en position interne et déposons la backplate sur le dos de la carte mère afin de faire coïncider les inserts par rapport aux trous situés autour du Socket.

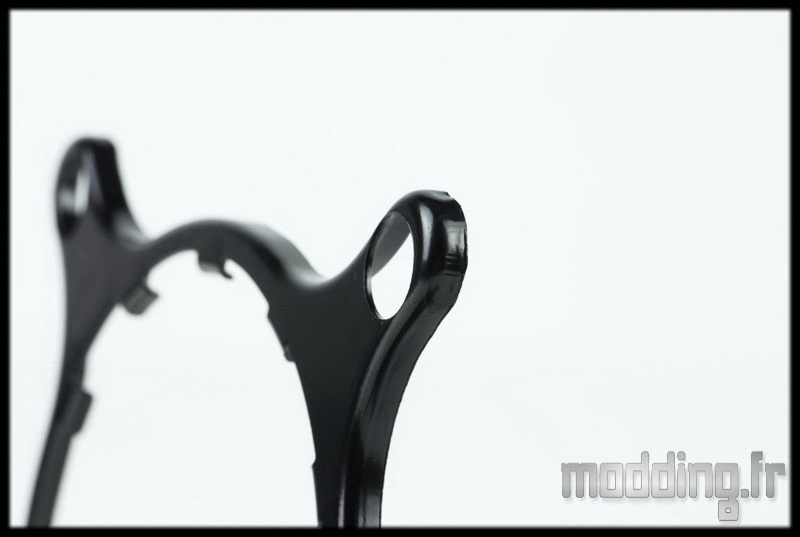

On monte les petits éléments en plastique sur la plaque de fixation dédiée Intel.

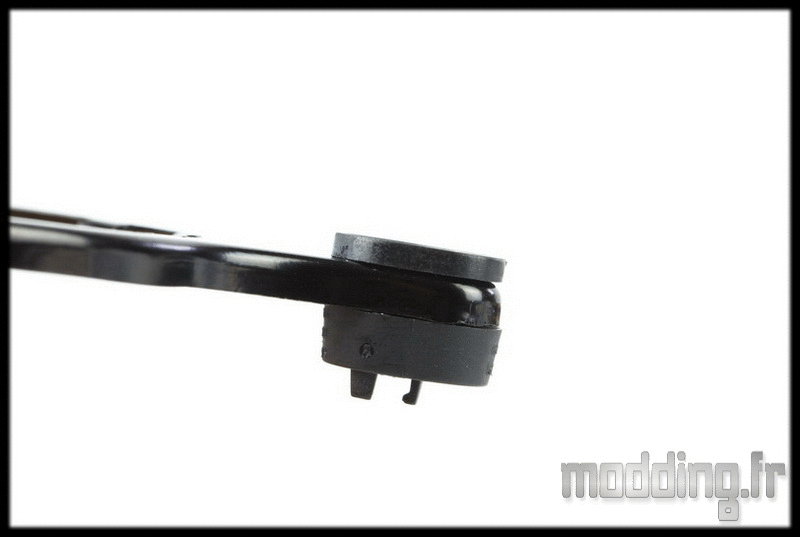

Comme sur l’animation, on commence par la partie supérieure munie de clips, on y fixe la partie inférieure en prenant en sandwich la patte de la plaque de fixation.
On répète l’opération pour chacune des 4 pattes.

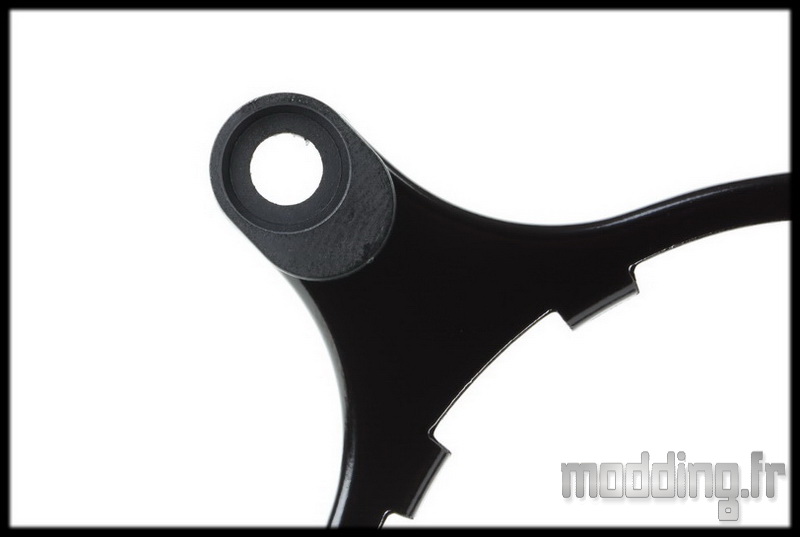

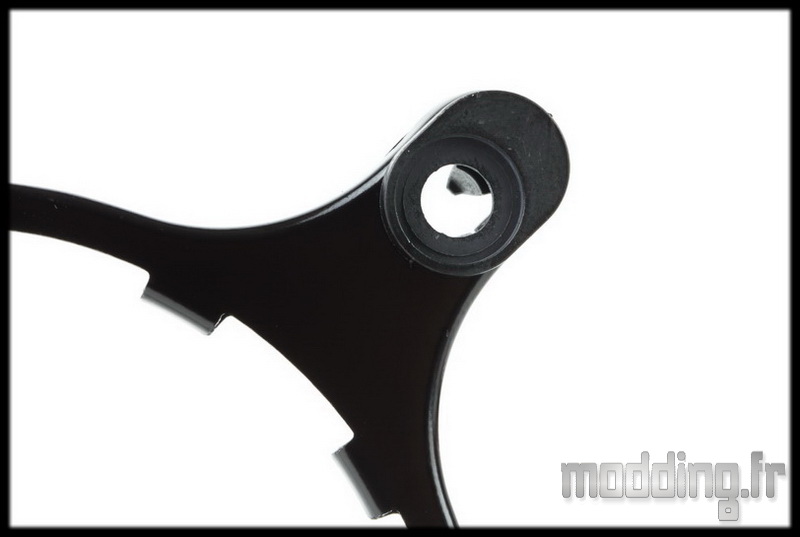

Tout comme la backplate, il y a un sens de montage qui se différencie de par la position du trou +/- interne par rapport à la plaque de fixation.
- Position Interne : Socket 115x.
- Position externe : Socket 1366.
Les 4 pattes sont equipées pour la suite du montage.

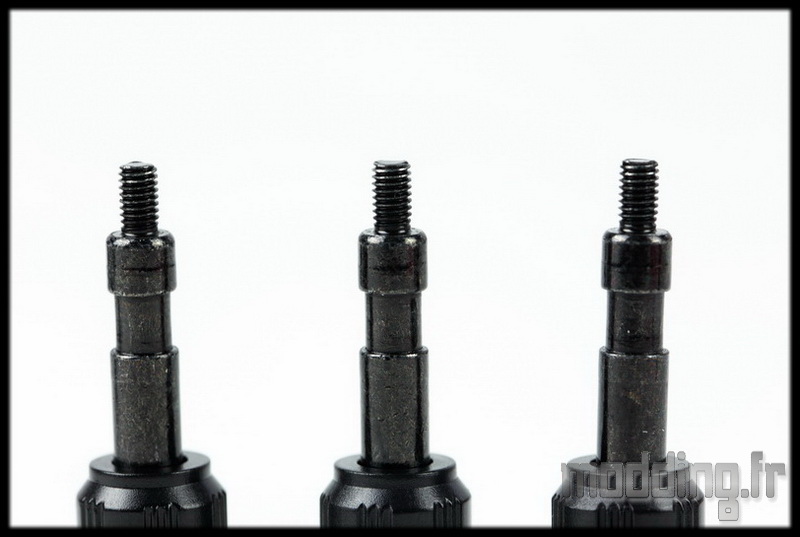

Nous nous munissons du jeu de vis à main spécifique au Socket 115x (1366 et AMD) reconnaissable par le pas de vis plus fin et plus long.
On positionne la vis à main sur la face supérieure de la plaque de fixation au niveau des pattes.
On met en place la vis à main comme sur l’animation.
Les clips de l’élément inférieur retiennent la vis en place.
On répète l’opération pour chacune des vis à main.

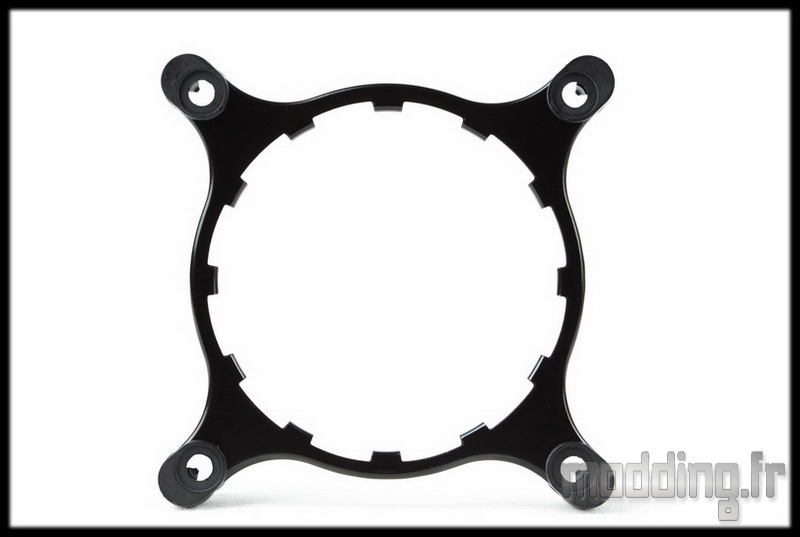

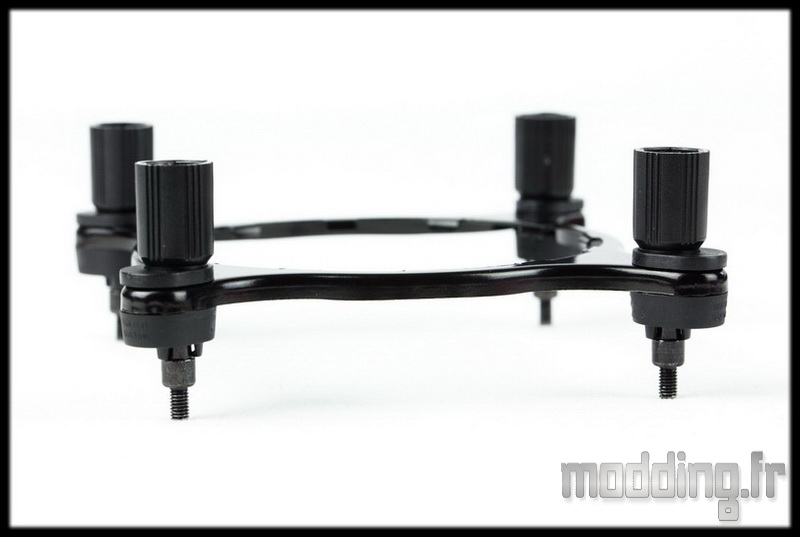

La plaque de fixation est complète et prête à prendre place sur le module pompe/waterblock.
Nous notons la présence sur cette plaque de petits ergots tout comme sur le module.
Il faut alors les faire coïncider entre eux de façon à avoir la sortie des tuyaux entre deux vis à mains.

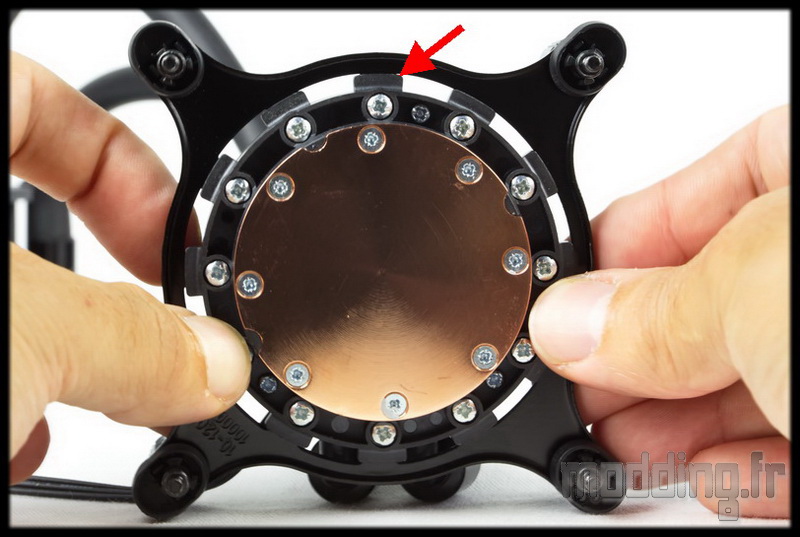

Les petits ergots de la plaque et du module sont en phase.
Ceux de la plaque viennent en fait se loger dans ceux du module.

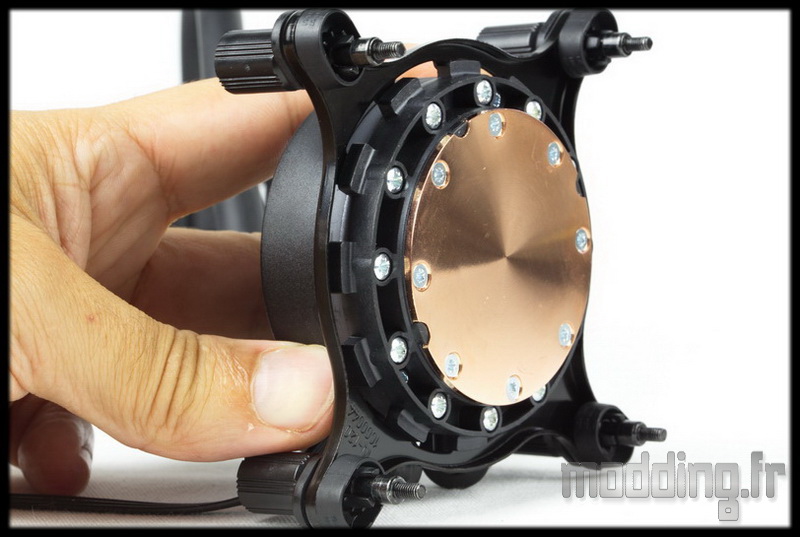

Pour la suite on maintient la plaque sur le module de façon à ce que les ergots ne bougent point…

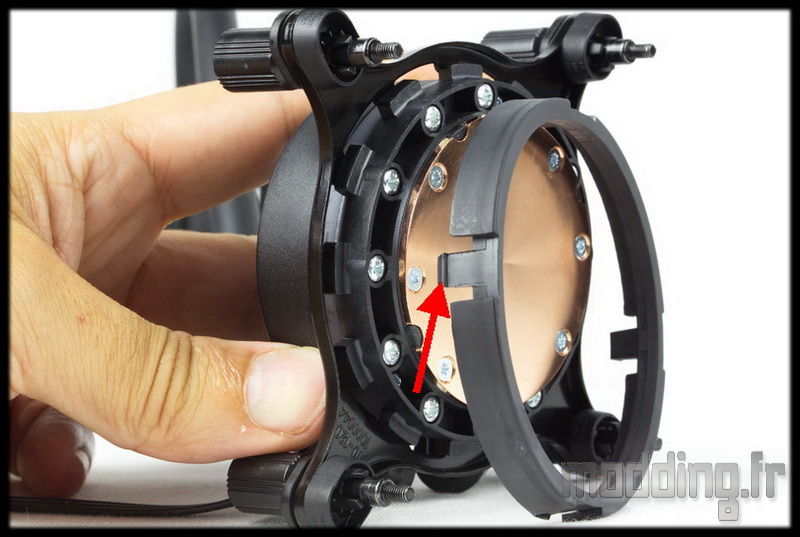

On présente alors la bague de fixation en plastique que l’on a dans le bundle.
Elle est dotée de 4 petits clips.
On met en place cette bague au niveau de la base du waterblock.

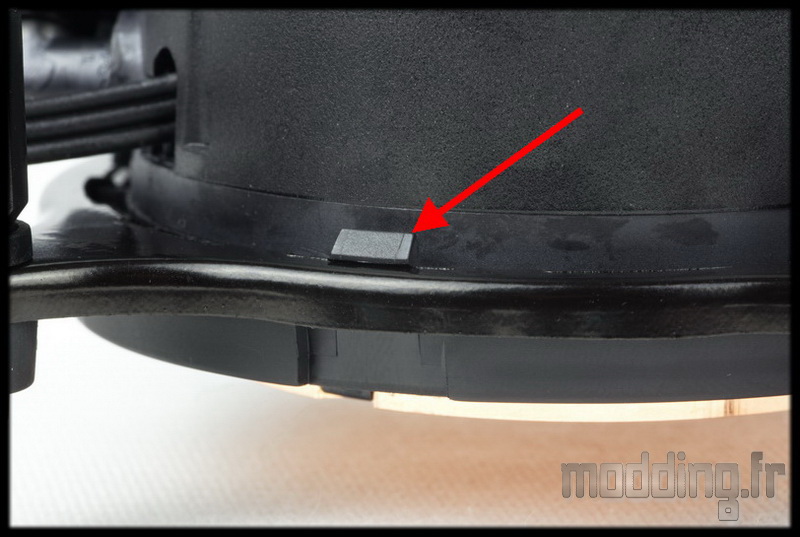

On appuie bien fort jusqu’à ce que les 4 clips se fixent sur la plaque de fixation.
Cela permet de sécuriser la mise en place de la plaque de fixation sur le module pompe/waterblock.

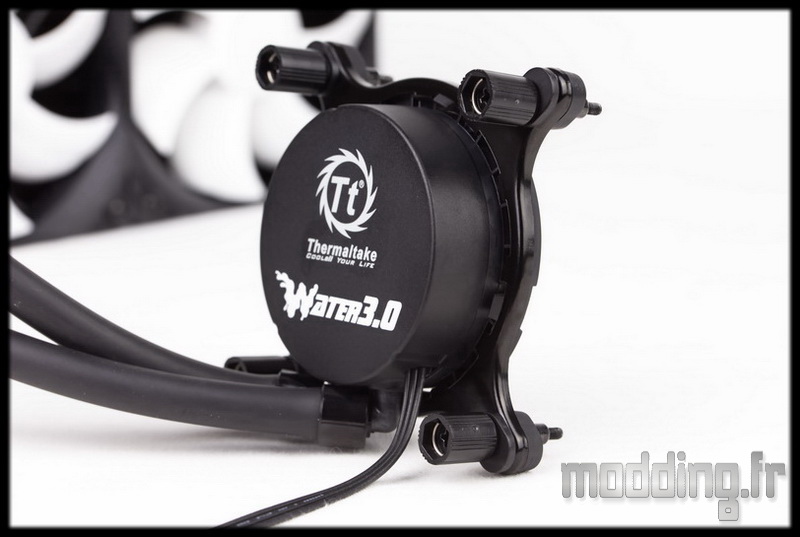

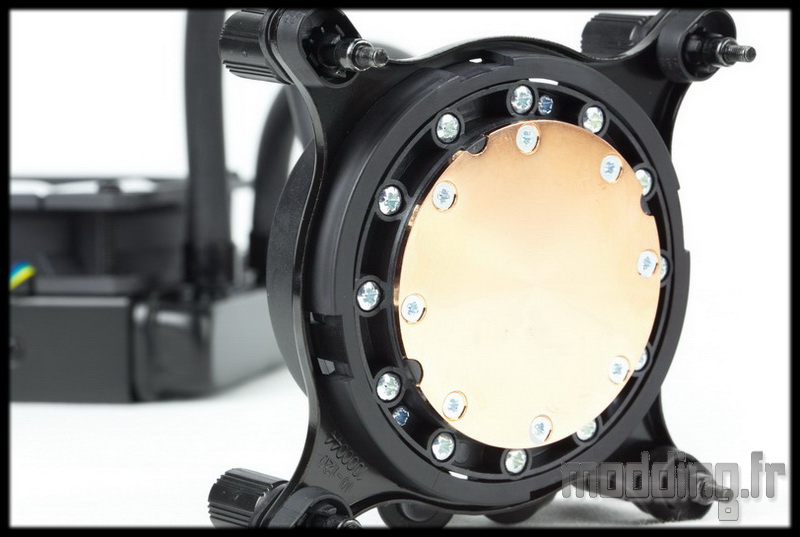

Le module paré de sa plaque de fixation est prêt à prendre place sur le Socket de notre carte mère.
Si comme nous, vous avez retiré la pâte thermique, ne pas oublier d’en mettre sur le CPU…
Nous plaçons ensuite le module sur le CPU de façon à faire coïncider les 4 pas de vis des vis à mains avec les inserts de la backplate.
A vous de voir comment vous voulez orienter la sortie des tuyaux par rapport au Socket.
Nous commençons à visser les vis petit à petit et tour à tour en adoptant un schéma en croix de façon à ce que la base du waterblock reste parallèle au CPU.

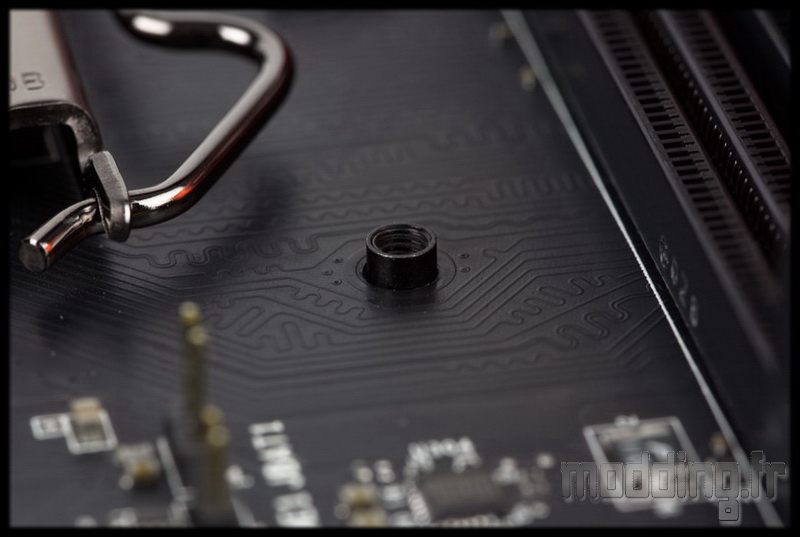

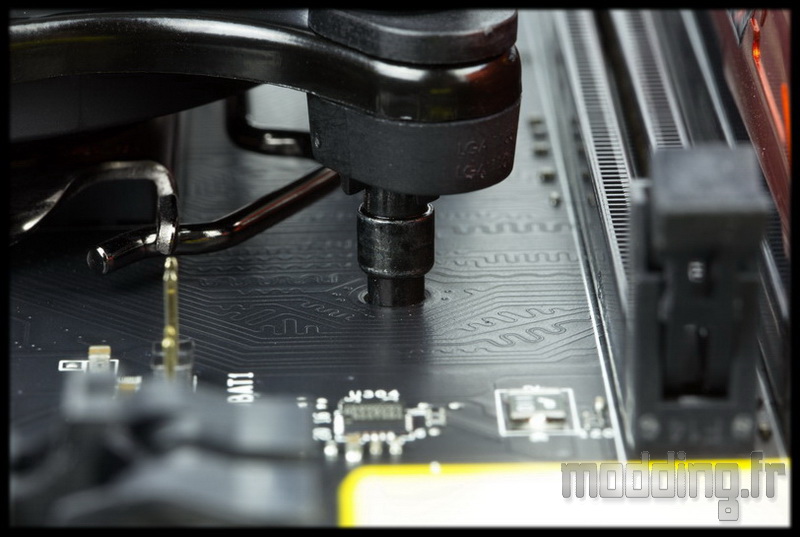

Zoom sur l’insert de la backplate émergeant au dessus du PCB de la carte mère.

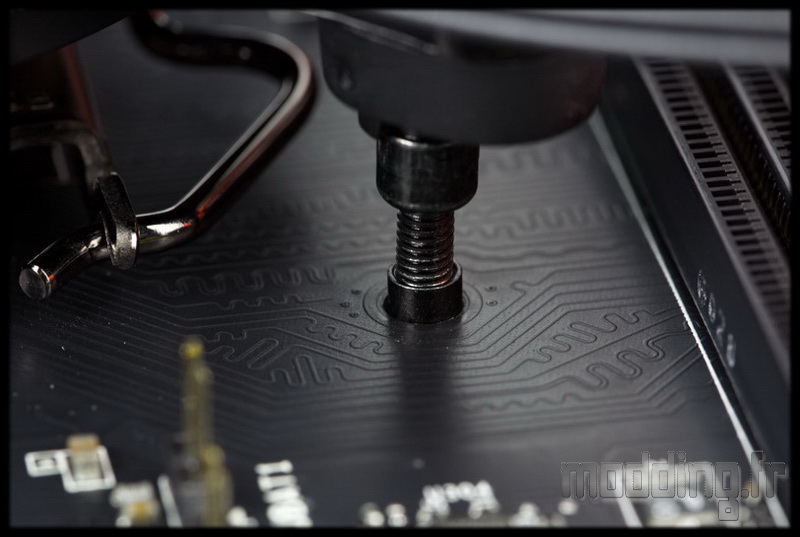

La vis à main qui prend place au dessus au moment du serrage.
Nous serrons jusqu’à la butée des vis à main.

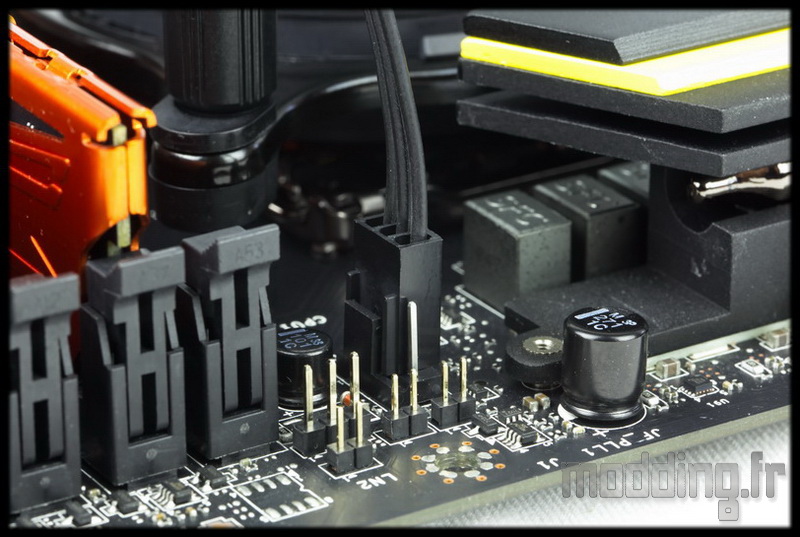

Il ne reste plus qu’à brancher la prise d’alimentation de la pompe sur la prise CPU Fan de la carte mère.

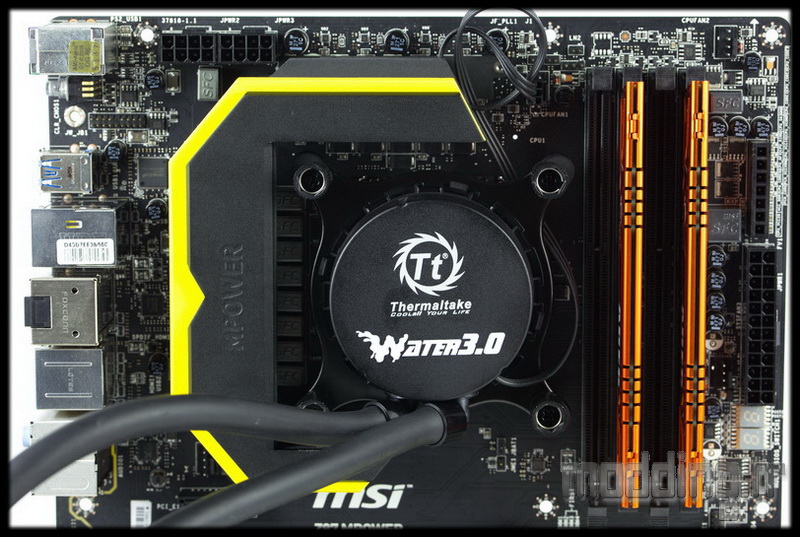

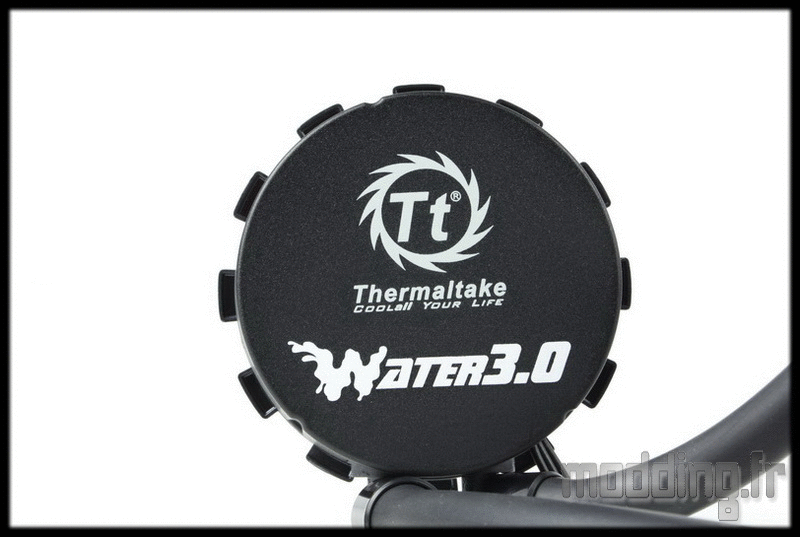

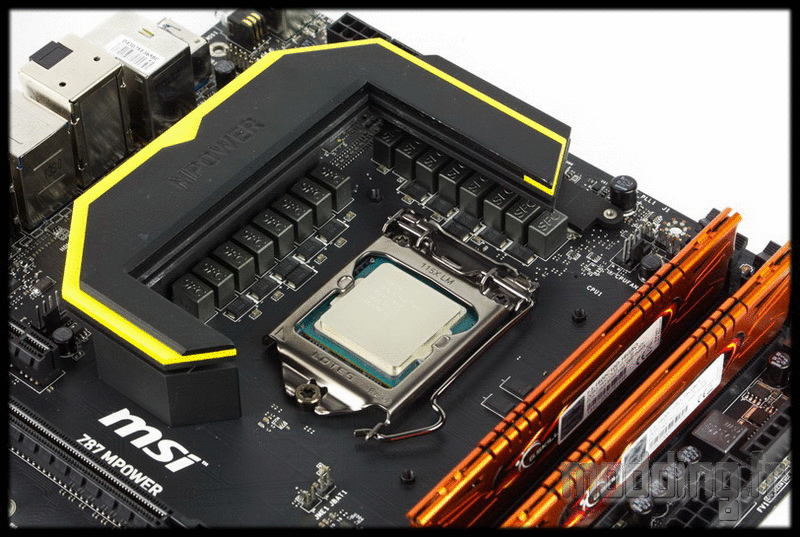

Le Water 3.0 Ultimate est en place sur notre i5 4670k.
Go! Go! Go! pour la série de test !!!
