Montage :
On commence par le plus simple, à savoir le montage du disque dur 3.5″.
Par simple, on entend que nous n’avons besoin d’aucun outil.

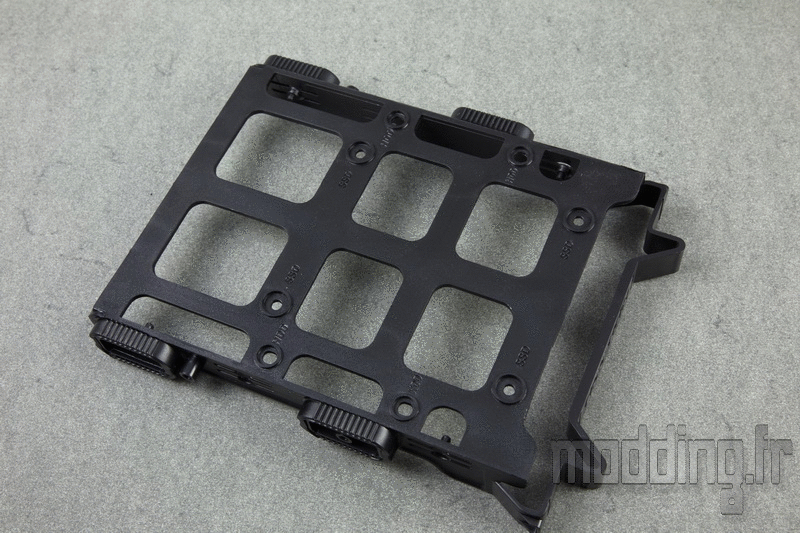

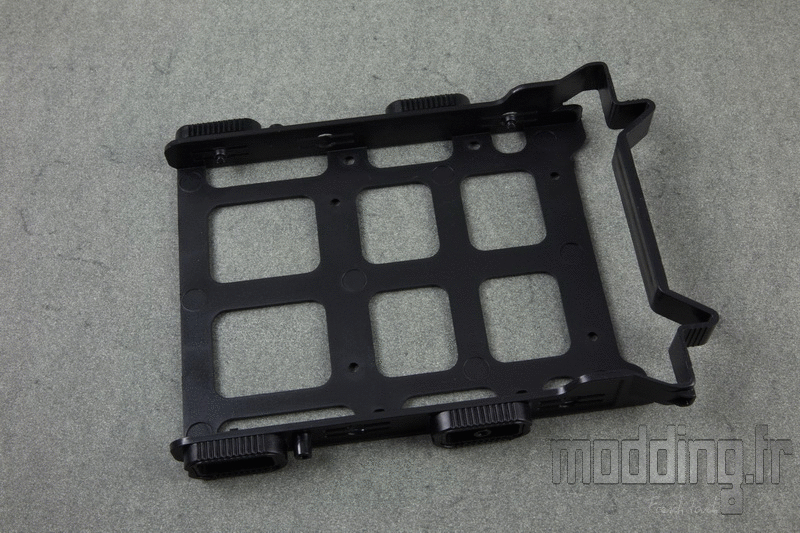

On glisse le disque dans le tiroir en insérant l’un des bords de façon à faire coïncider les trous de fixation avec les ergots.
Puis on exerce une pression sur le coté opposé du tiroir afin de pouvoir caler entièrement le disque et que les autres ergots se mettent en place sur les trous opposés.
Le tiroir peut aussi accueillir une unité 2.5″.
Cette fois-ci nous devons nous munir d’un tournevis et de 4 vis M3 incluses dans le bundle.
La fixation se fait par en dessous.
Ne faites pas comme moi…. et veillez à bien orienter l’unité de façon à avoir sa connectique dans le bon sens.

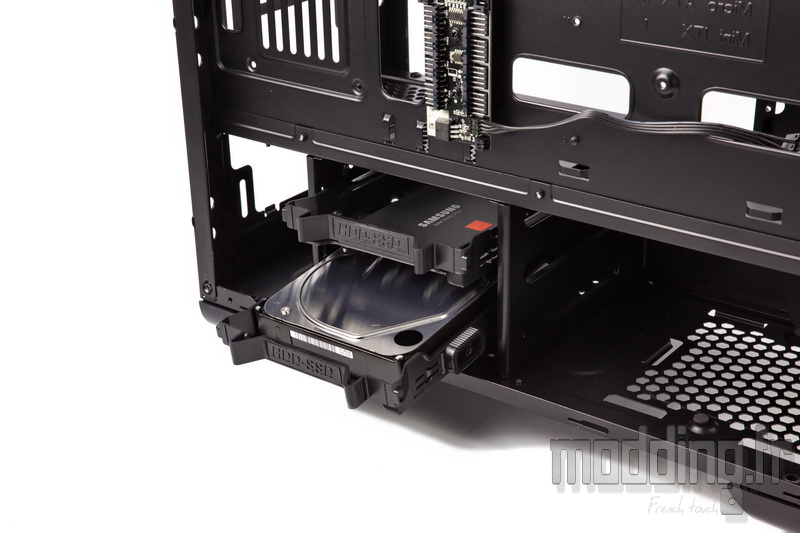

Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD et de les enfoncer jusqu’en butée de façon à entendre le petit clic qui assure la bonne mise en place du tiroir.
En ce qui concerne le SSD, nous avons deux autres emplacements.

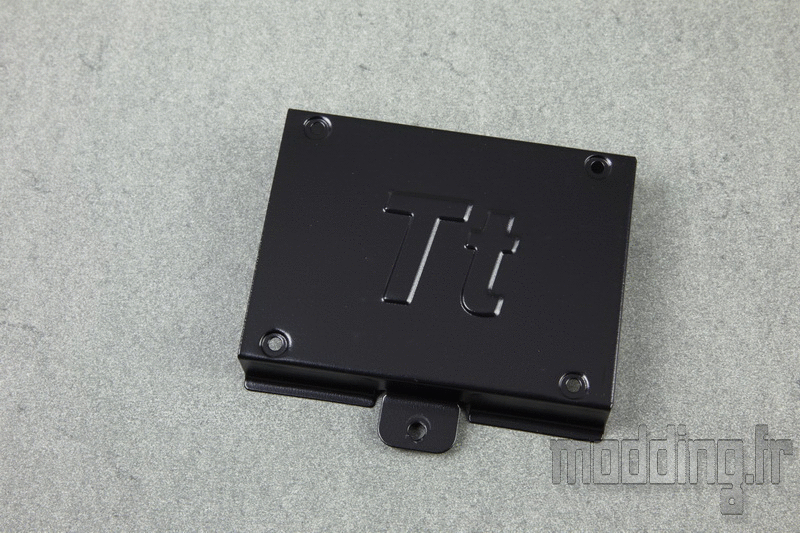

Le premier d’entre eux se situe sous l’accès à l’arrière du Socket par le biais d’un support spécifique.
La fixation se fait par en dessous avec 4 vis M3.
L’orientation du SSD est déterminée par la présence d’un repli de la structure métallique du support.

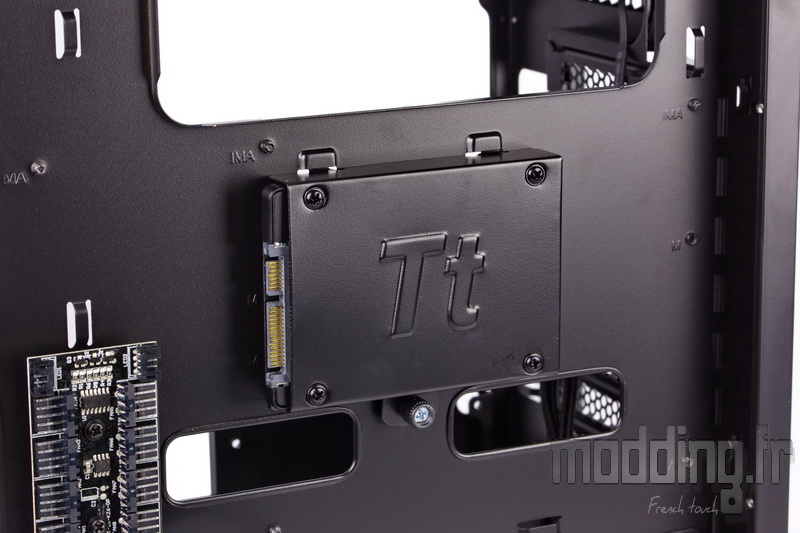

On fixe ensuite ledit support sur le plateau de la carte mère à l’aide de sa vis à main.

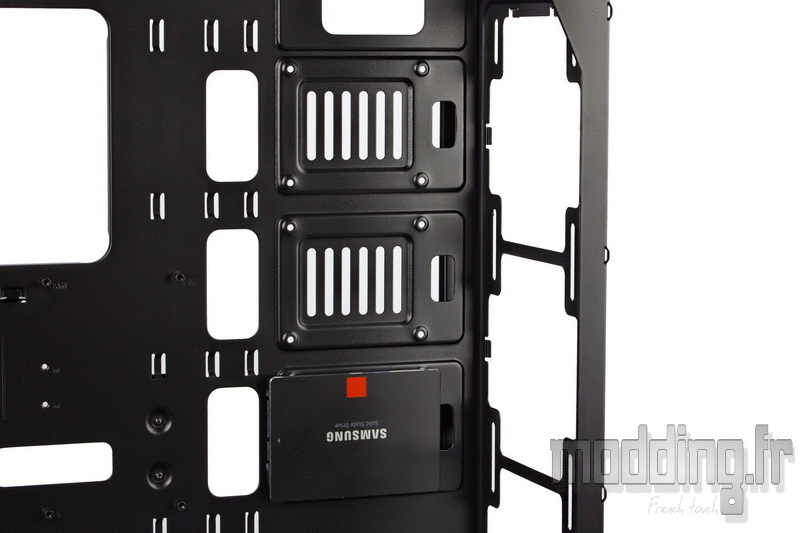

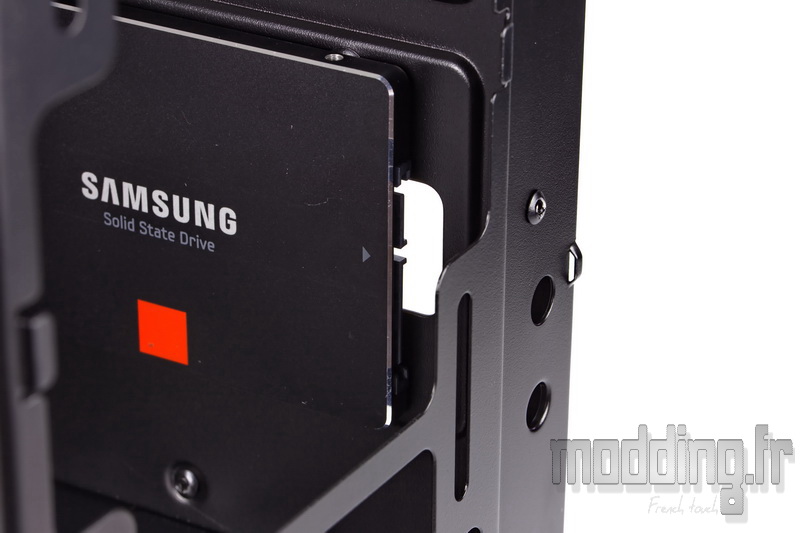

Le second emplacement se situe dans le compartiment principal, à l’avant de la carte mère.
A l’aide de vis M3, nous avons la possibilité de mettre en place jusqu’à 3 SSD, voire un SSD sur trois positions ou tout autres combinaisons.
L’orientation du SSD se fait de façon à avoir sa connectique vers les passages de câbles de la carte mère.
Les autres ouvertures sont trop petites et ne concernent que la ventilation placée à l’avant du châssis.

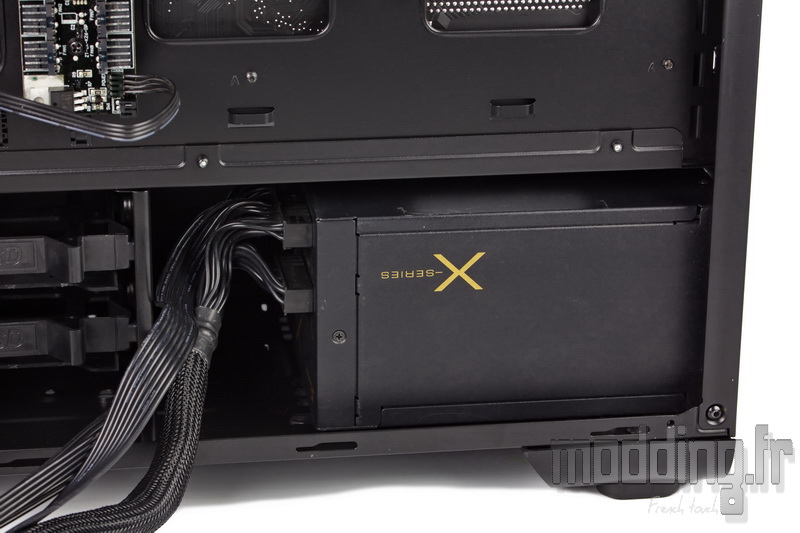

En ce qui concerne le bloc d’alimentation, si il est de type modulaire ou semi modulaire, nous conseillons de brancher au préalable les câbles dont on a besoin.
La présence de la cage HDD limite grandement l’accès aux diverses prises de l’alimentation.
De ce fait, la profondeur maximale préconisée est de 180 mm.
Pour de plus grandes alimentations, il faut sacrifier la cage HDD. Cependant le View 28 dispose de points de fixation sur la base de son châssis placés plus en avant que la cage et permettant d’installer un disque dur 3.5″. Mais ces trous ne disposent pas de silentblocs…

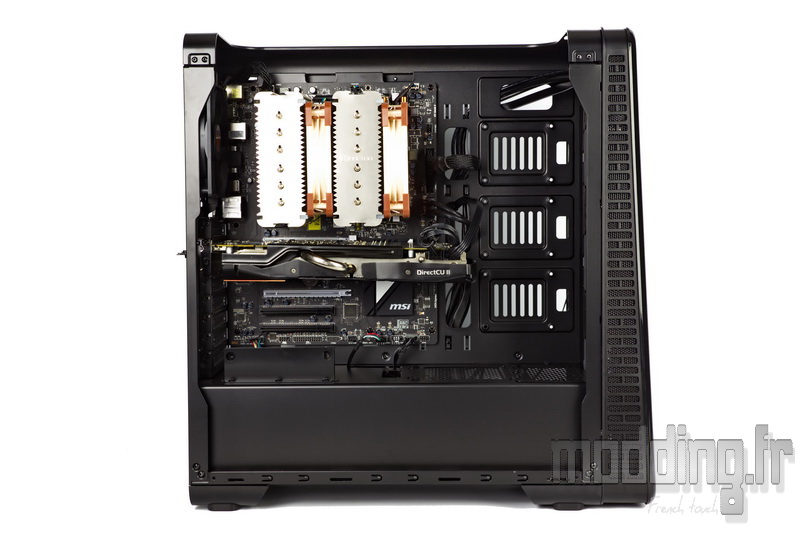

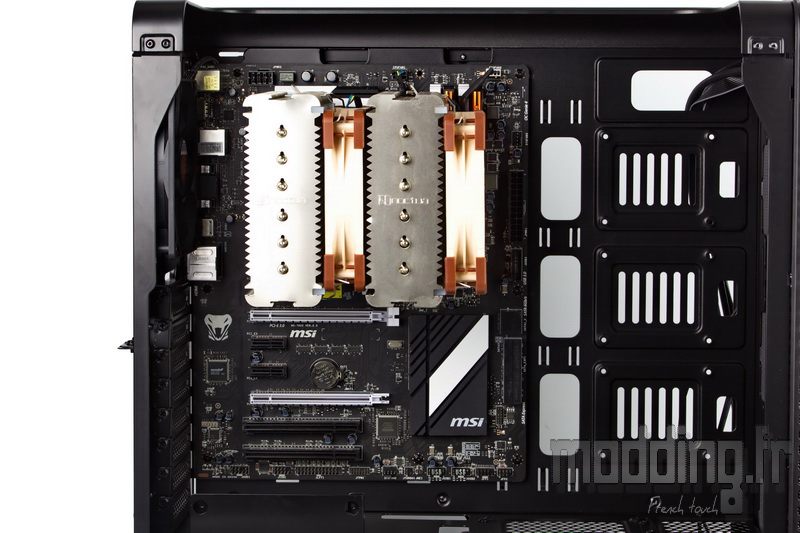

L’installation de la carte mère ne pose aucun soucis particulier.
La fixation au niveau des entretoises se fait à l’aide de vis M3.
L’installation est d’autant plus aisée que nous disposons d’une grande place laissée par l’emplacement de la porte latérale principale.

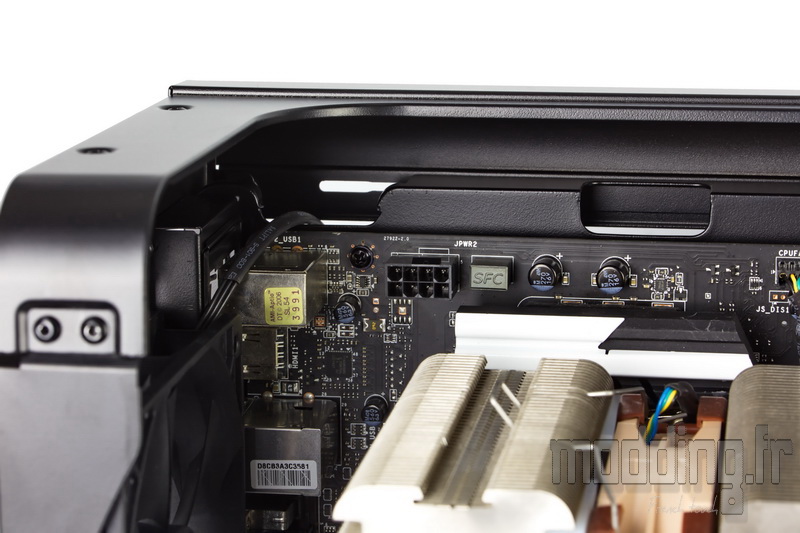

Cela facilite grandement le branchement du câble CPU et ce même si nous avons un ventirad imposant comme notre Noctua NH-D14.

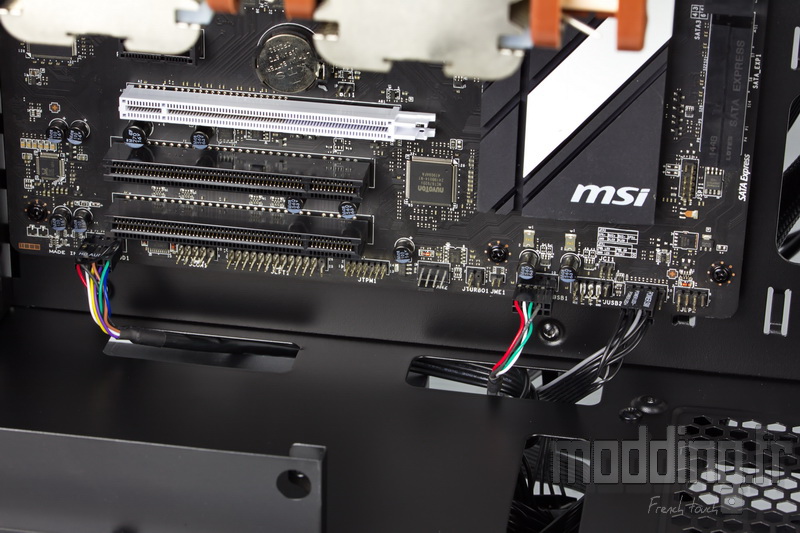

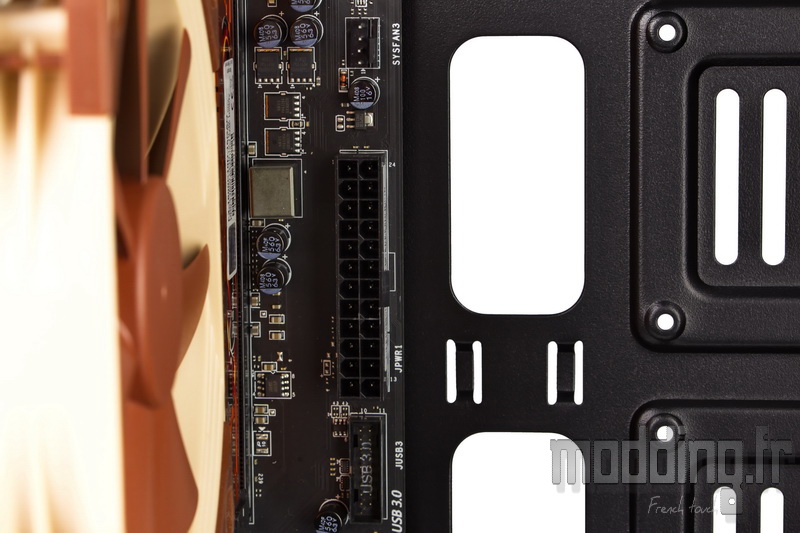

Les passages de câbles placés à l’avant de la carte mère ne coïncident pas pile poil avec les différentes prises telle que la prise ATX.
Nous avions vu des ouvertures positionnées sur le bord inférieur du plateau mais comme on peut le constater elles ne concernent que le format Micro ATX…
Pour palier à ce problème, Thermaltake disposent d’autres ouvertures au niveau du cache alimentation afin de glisser les différents câbles issus du boitier.
D’autant que nous avons un peu d’espace entre le cache et le bloc d’alimentation.

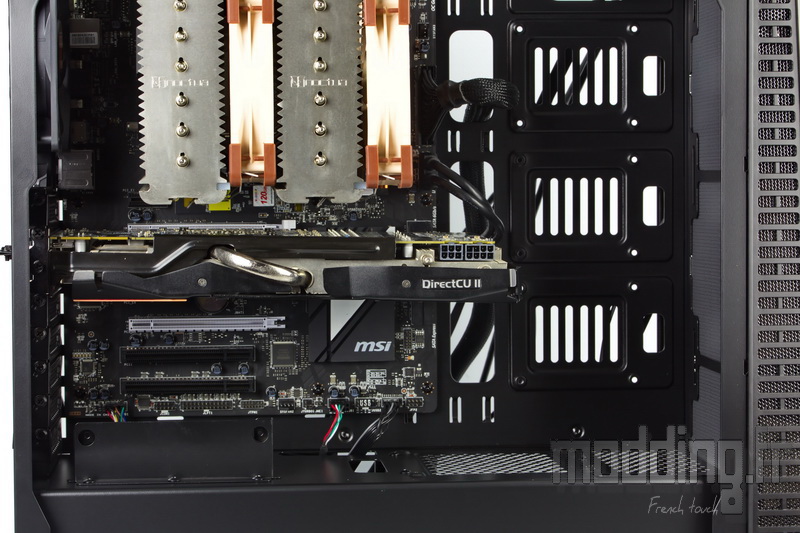

Avec 410 mm de place disponible, notre carte graphique ne se sent pas du tout à l’étroit.
Cette distance diminue en fonction des éléments placés à l’avant du châssis : ventilateur, radiateur, réservoir….
A ce propos, si on opte pour un refroidissement Watercooling, il peut être judicieux d’utiliser la seconde méthode de fixation de la carte graphique.
Cela permet de laisser la place libre à l’avant du châssis.
Nous branchons les différents câbles.
L’accès à l’arrière du Socket est optimal.

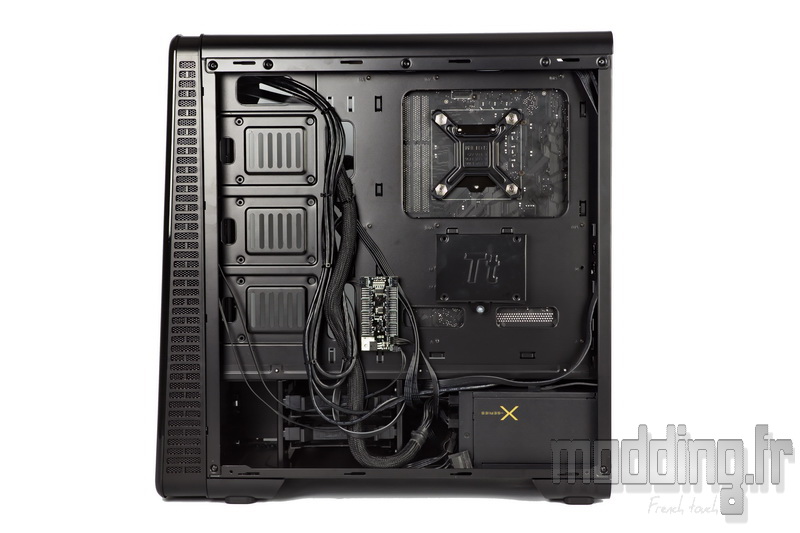

En ce qui concerne le rangement des câbles, les nombreux points d’ancrage facilitent grandement la tâche.
Il nous faut tout de même un peu plus que les 4 malheureux colliers Serflex inclus dans le bundle….
En ce qui concerne notre ventirad…..
En théorie nous n’avons que 155 mm de place disponible pour cet élément…

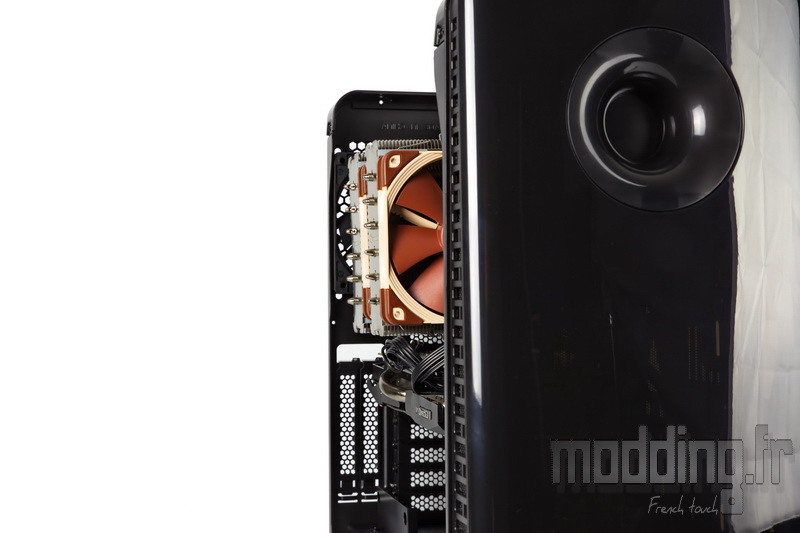

Force est de constater que nous avons quand même réussi à fermer la porte latérale!

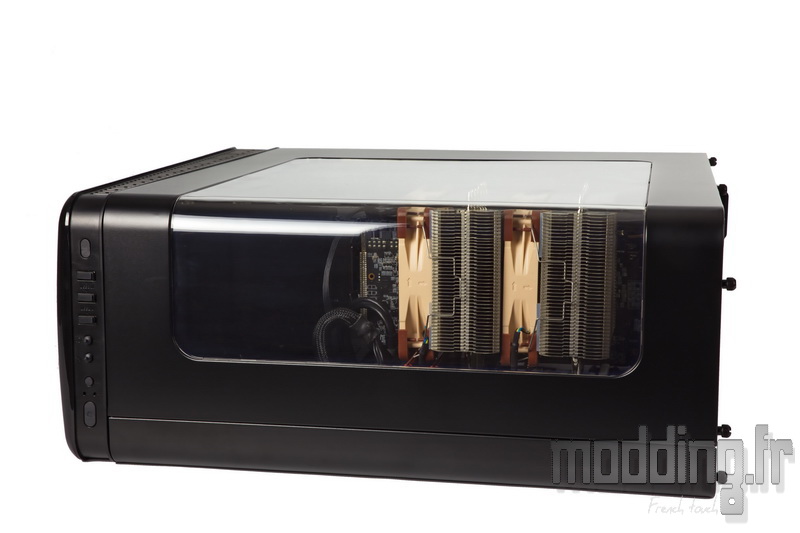

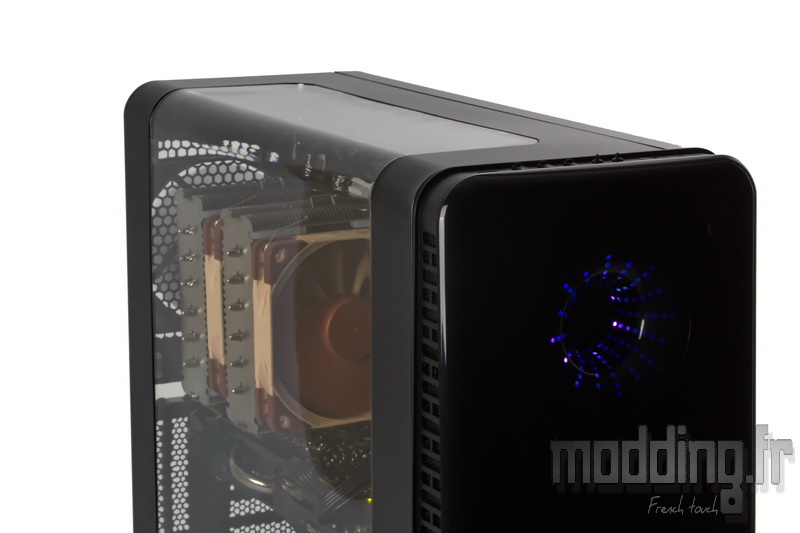

Mais il est évident que la hauteur de 160 mm de notre NH-D14 l’amène à toucher la vitre en acrylique….

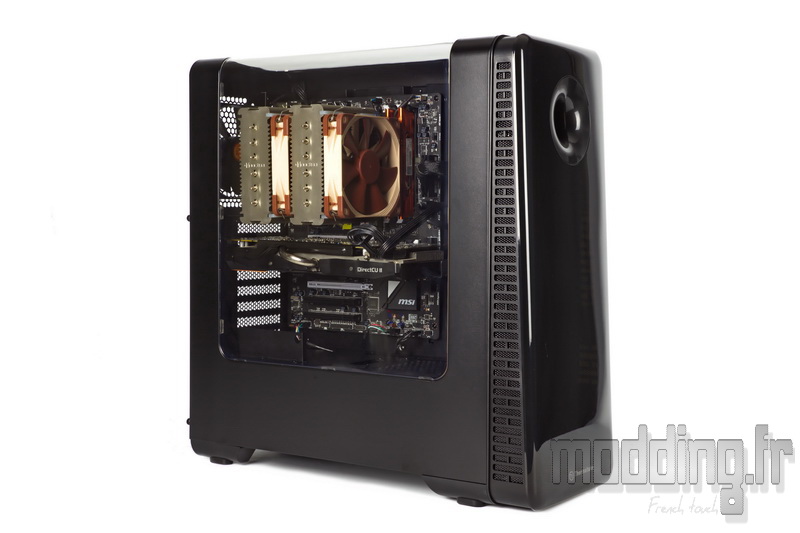

Le View 28 porte bien son nom!
Nous avons là une approche supplémentaire sur la visibilité de la config.
Une visibilité qui sera sublimée par la mise en place d’un Watercooling…
Le nom complet du boitier est View 28 RGB, les trois dernières lettres concernent le rétroéclairage sur 256 couleurs (théorique) du Vortex.
Le bouton de contrôle placé à coté du bouton Power permet de passer en revue les différents effets du rétroéclairage.

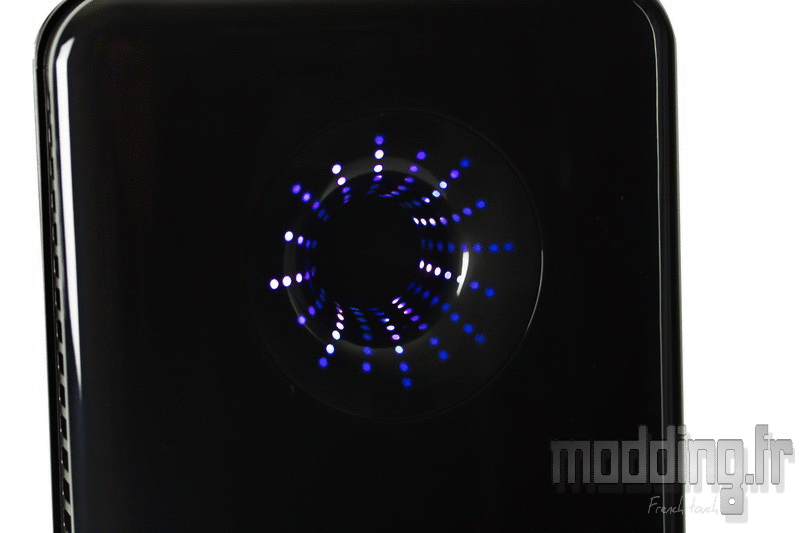

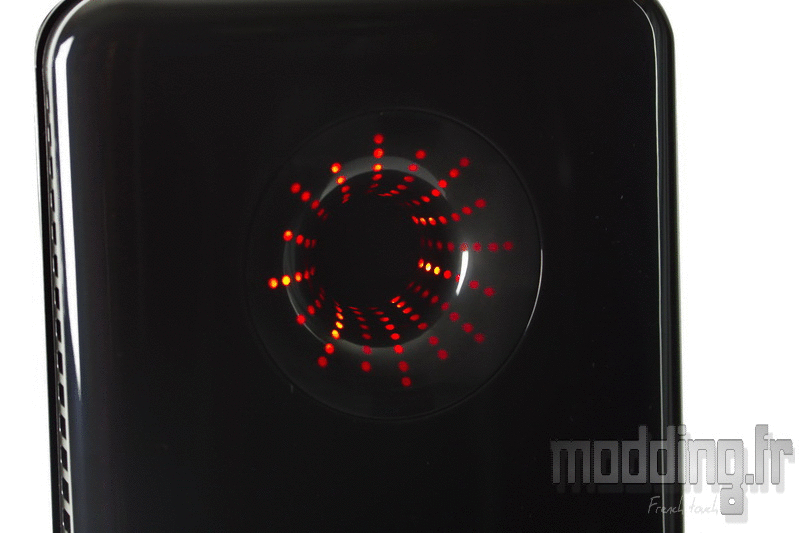

Nous percevons bien la diffusion de la lumière au travers des petits ronds translucides dont l’espace se rétrécit au fur et à mesure que l’on se rapproche du trou noir…… aspirant tout ce qui se trouve à porté….
Le premier effet en place est un défilé des différentes couleurs que peuvent afficher les Leds : Static Rainbow.
Les 4 impulsions suivantes permettent de passer en revue 4 couleurs fixes : Rouge, Bleu, Blanc et Vert.
Ensuite nous passons sur un mode cyclique ou respirant avec dans un premier temps toutes les couleurs RGB.
Les impulsions suivantes se calent sur l’une des 4 couleurs citées au-dessus toujours dans ce mode respirant.
Une dernier impulsion permet de désactiver le rétroéclairage du Vortex avant de relancer le cycle depuis le début.
L’effet de style reste tout de même assez discret dans l’ensemble et n’est pas des plus avancés en terme de diversité….
La priorité reste à cette vitre courbe qui amplifie la vue sur la config sous plusieurs angles.
