Démontage :

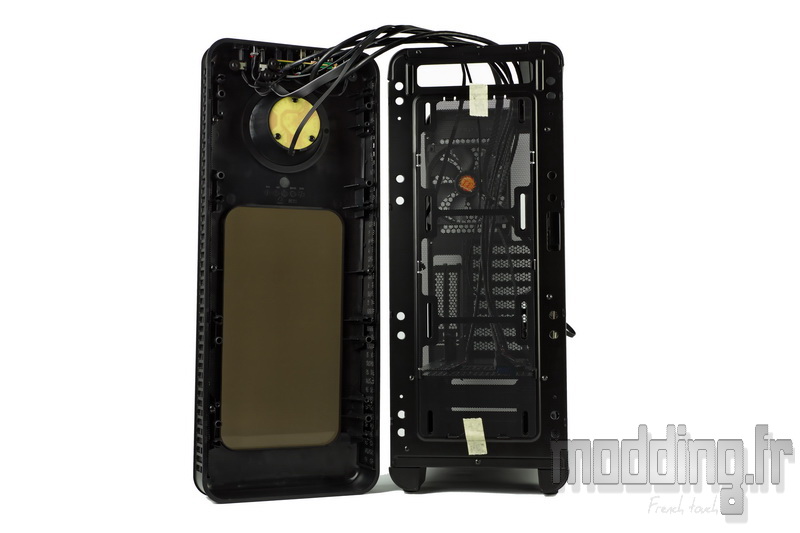

Nous commençons par la façade maintenue au châssis par 4 clips “bâton” sur chacun de ses bords.
Il faut glisser la main sous le bord inférieur et tirer vers soi.

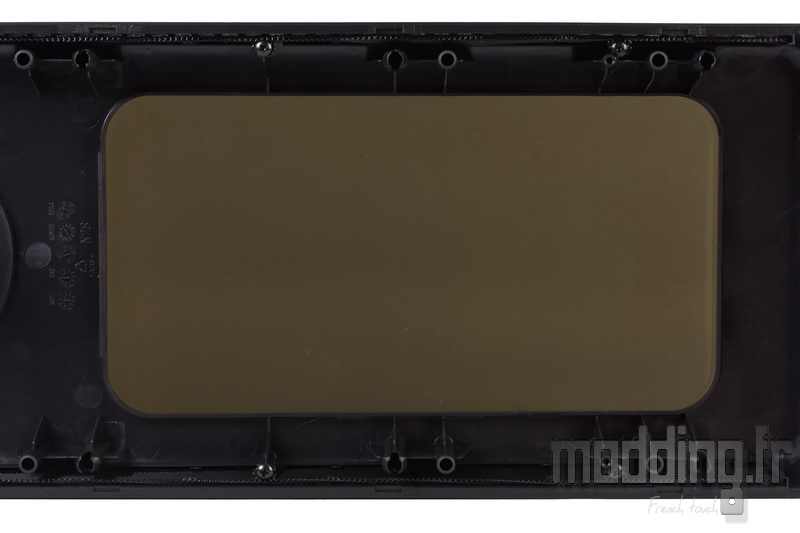

On découvre sur les 2/3 inférieurs de cette façade une partie translucide de par l’absence de la structure en plastique à ce niveau.
Cela permet de mettre en valeur l’éclairage des ventilateurs et notamment les Riing de la marque.

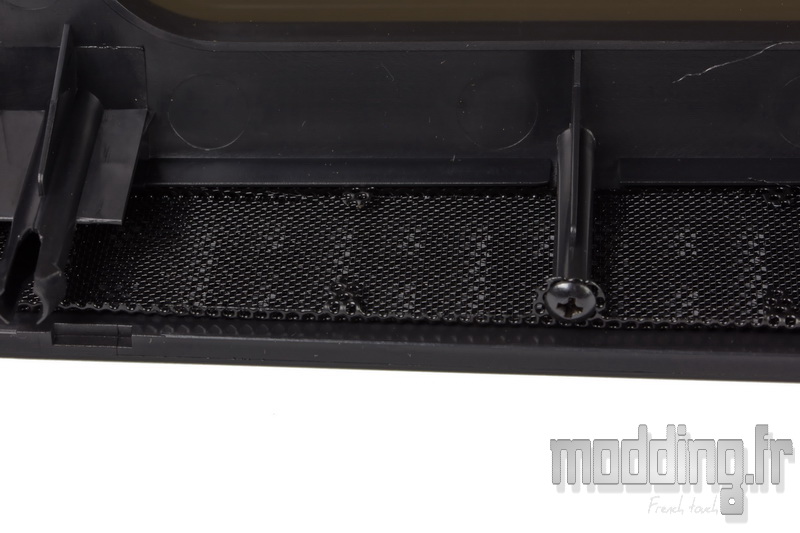

La grille Mesh, présente derrière les ouïes latérales, est fixée à la structure par des vis si jamais il nous prend l’envie de leur donner une autre couleur que le noir….
Ici, nous avons l’envers du décor en ce qui concerne le Vortex.

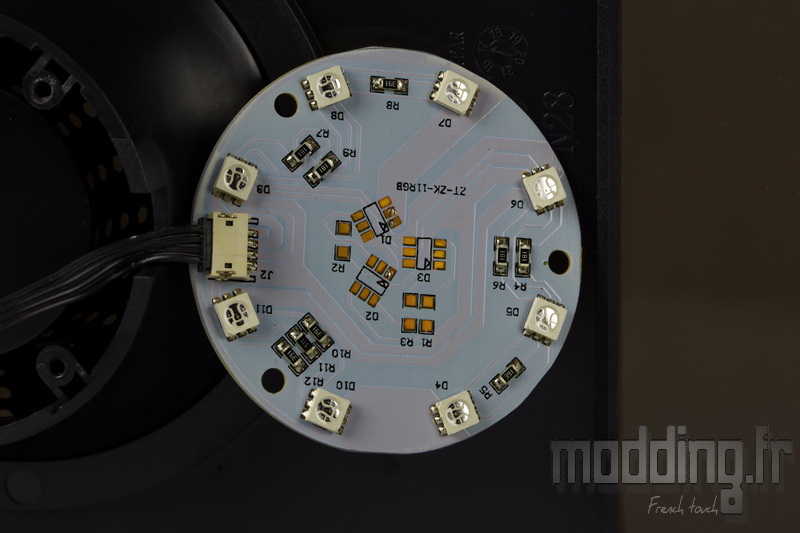

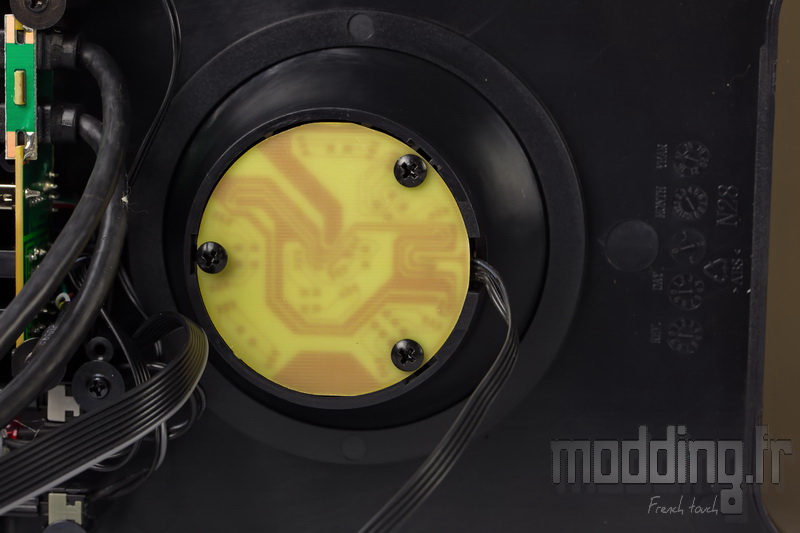

Un PCB prend place au fond de cet élément.
Il est fixé par trois vis.
Une fois retiré on compte pas moins de 8 Leds RGB soudées à même le PCB. Un câble assure la connexion avec le module de contrôle.

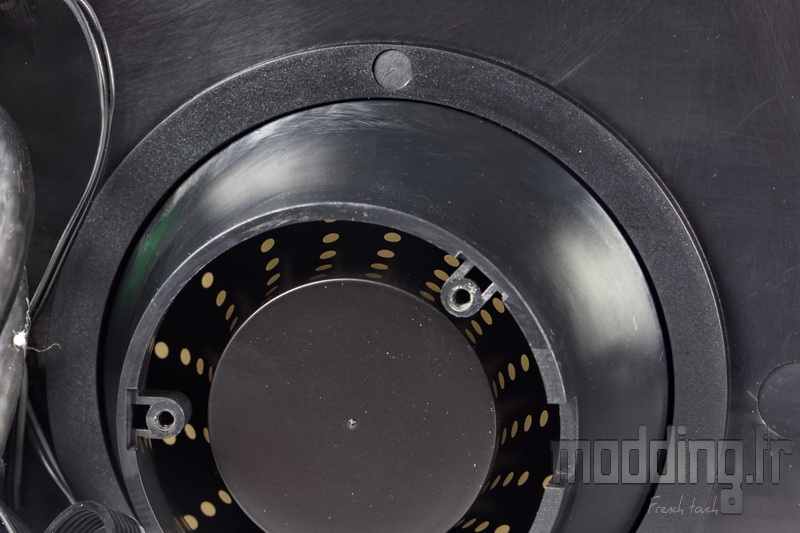

Le Vortex est parsemé de petits ronds translucides qui permettent ainsi la diffusion de l’éclairage comme nous le verrons sur la page suivante.

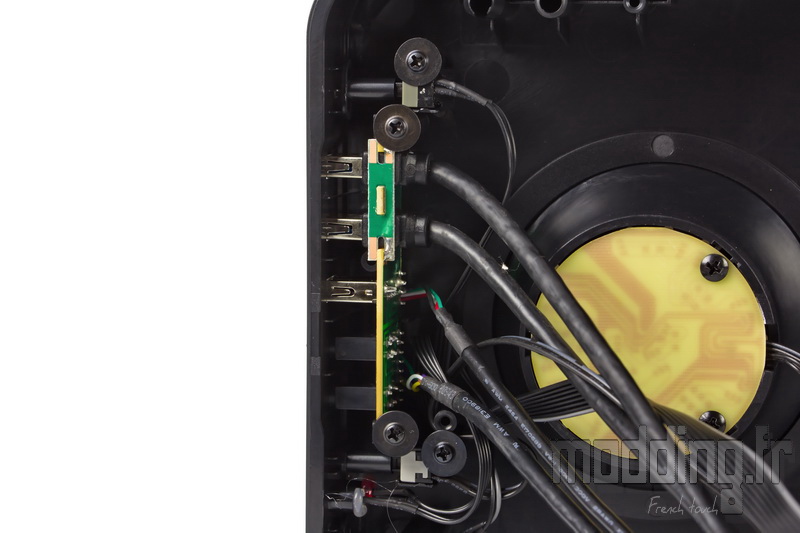

Le panneau des connectiques du boitier est dépendant de la façade.
Nous avons un total de 4 vis assurant la fixation des différents ports et boutons.

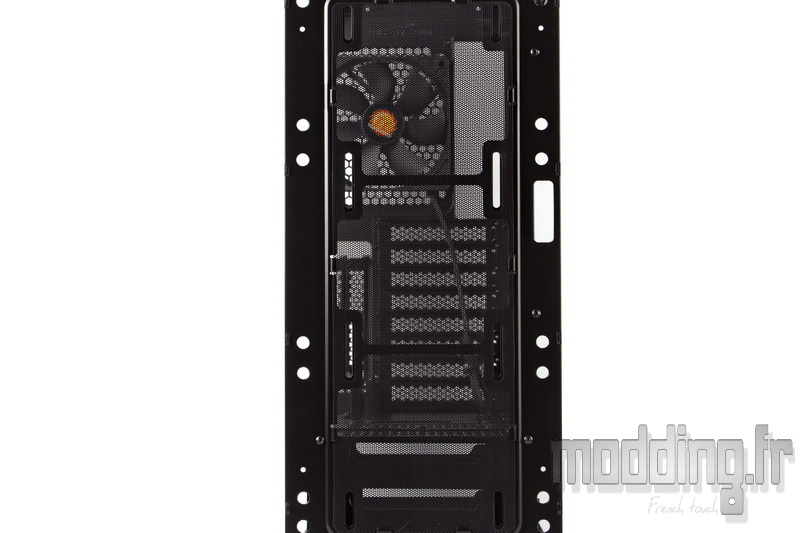

L’avant du châssis intègre donc un emplacement pour trois ventilateurs en 120 mm.
La forme oblongue des points de fixation permet un ajustement en hauteur des ventilateurs voire d’un radiateur.
A ce propos, le View 28 peut alors embarquer un radiateur en 360 à ce niveau +/- couplé à un radiateur en 120 à l’arrière.
On note la présence d’un filtre amovible calé par des encoches issues de la structure métallique du châssis.

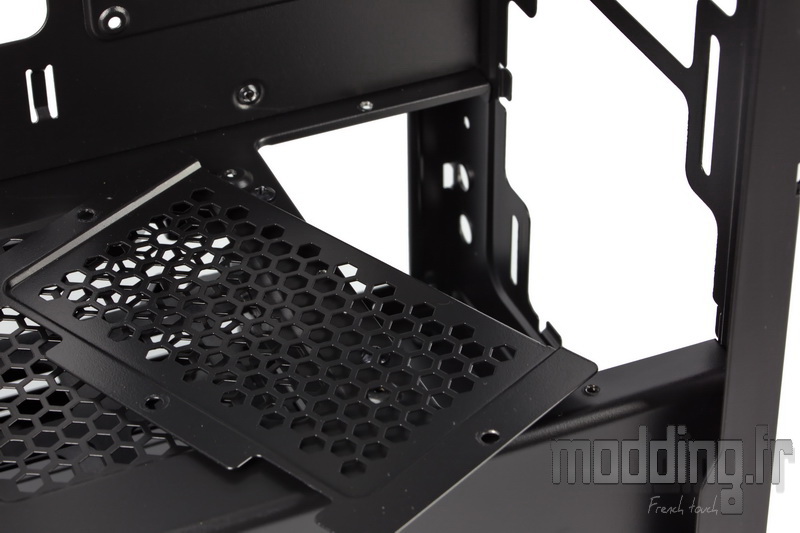

Nous avions vu que la grille située à l’avant du cache alim est amovible.
3 vis sont à retirer pour pouvoir disposer d’un espace dédié au ventilateur du bas….

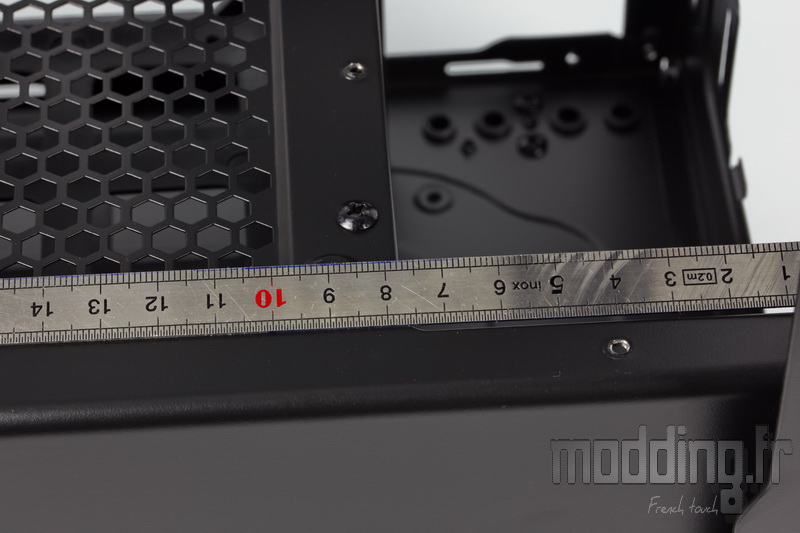

….Voire même de disposer un radiateur en 360 avec 77 mm de place disponible à ce niveau.
Ce qui avec les 25 mm du ventilateur donne une épaisseur maximale de 52 mm pour le radiateur.

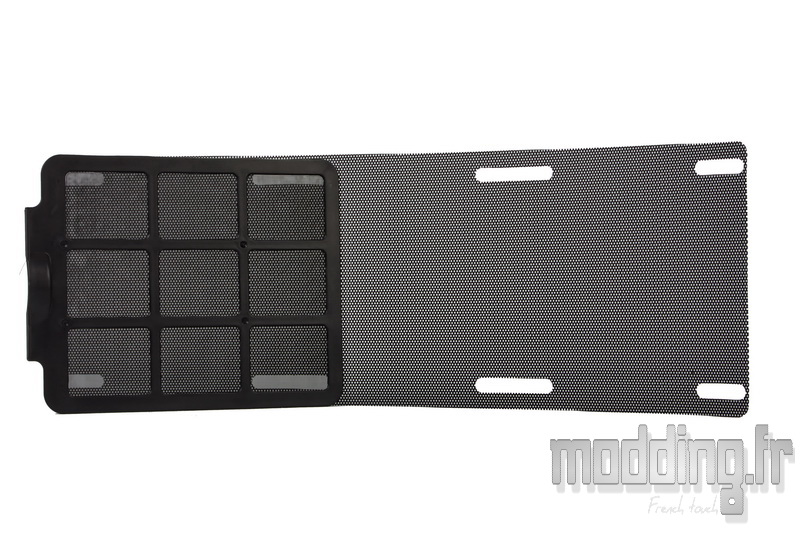

Les deux filtres du View 28 RGB.

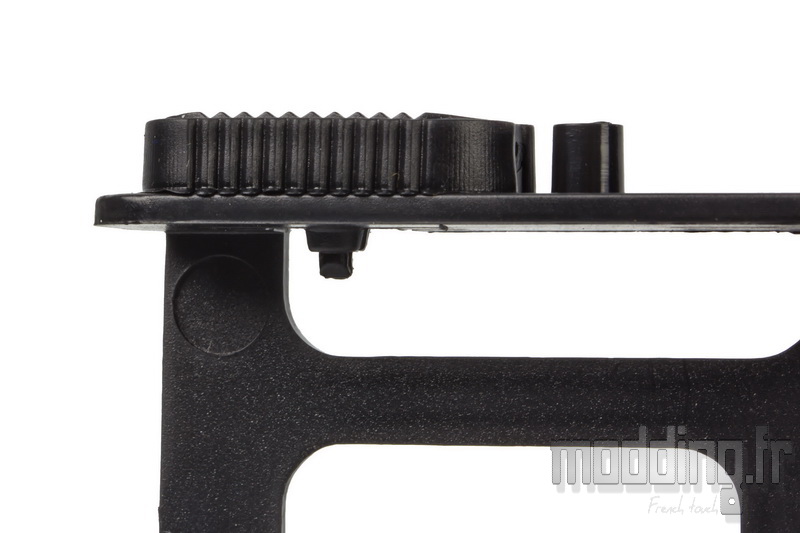

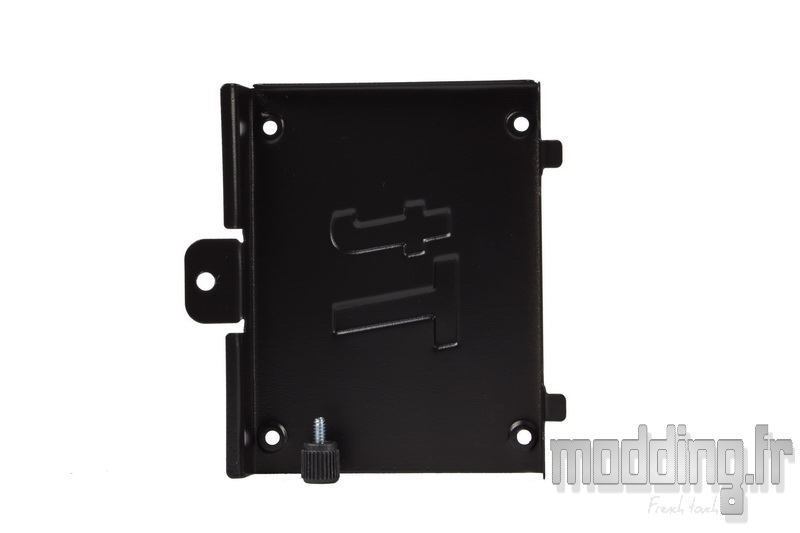

Le support SSD qui se positionne à l’arrière du plateau de la carte mère est fixé par une vis à main.

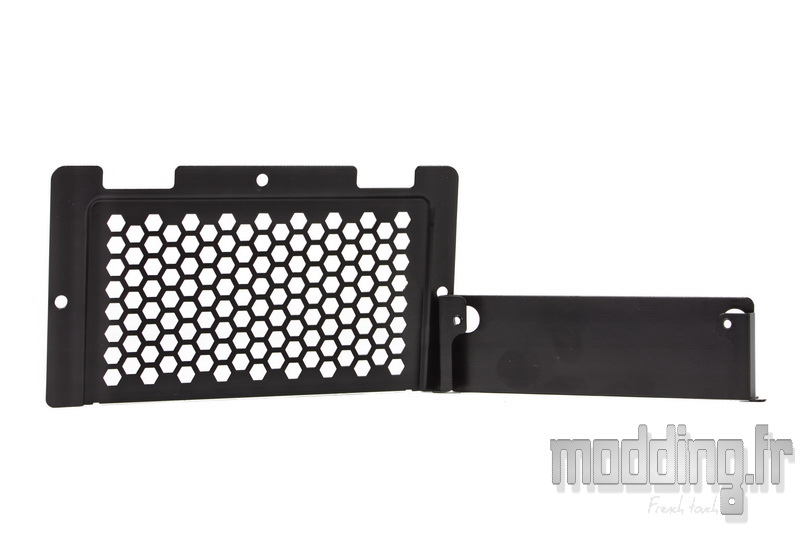

La trappe radiateur du cache alimentation ainsi que le support du Riser pour placer la carte graphique en position verticale.

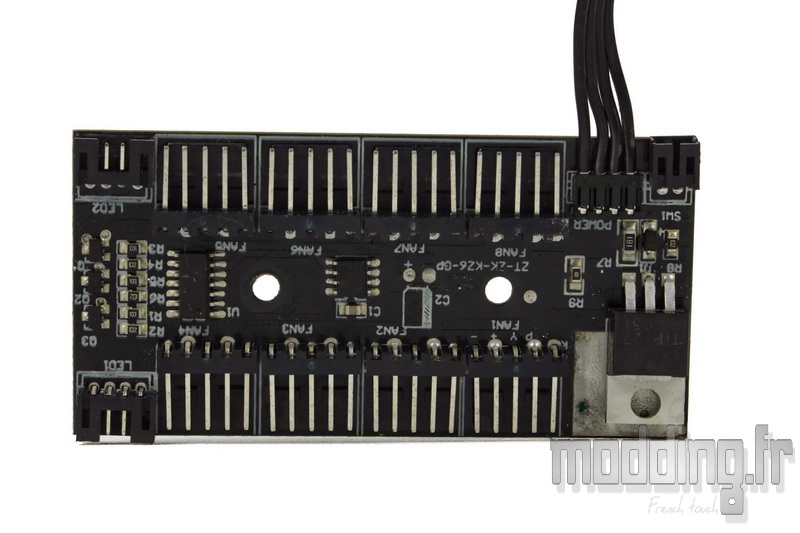

Le module de contrôle RGB….

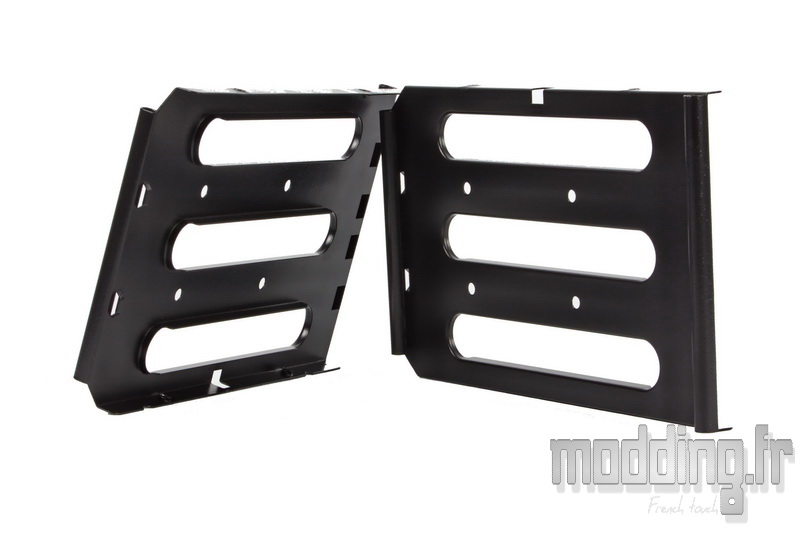

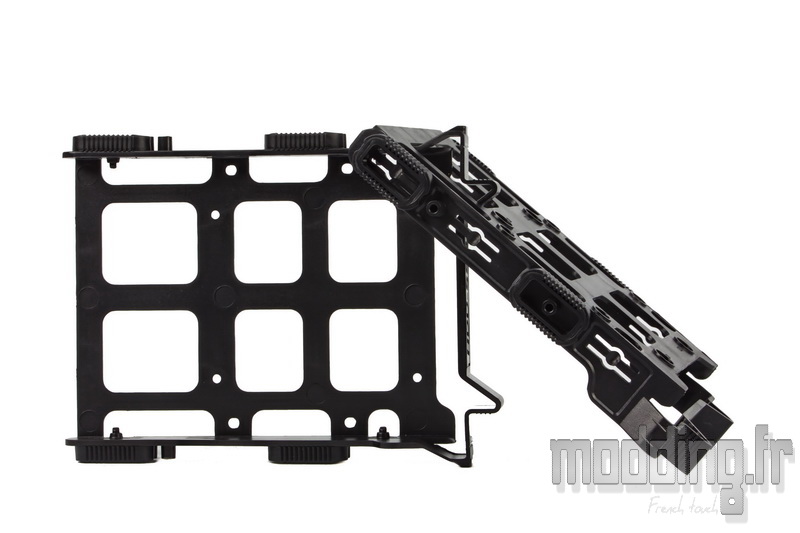

Les deux parois de la cage HDD avec les points de fixation au niveau du cache alim et sous le châssis.
Les deux tiroirs de la cage HDD.
Les silentblocs se situent au niveau des glissières avec la présence d’une pièce en caoutchouc à ce niveau.
On note la présence de petits ergots qui permettent la fixation du disque dur 3.5″ et ce sans aucun outil.

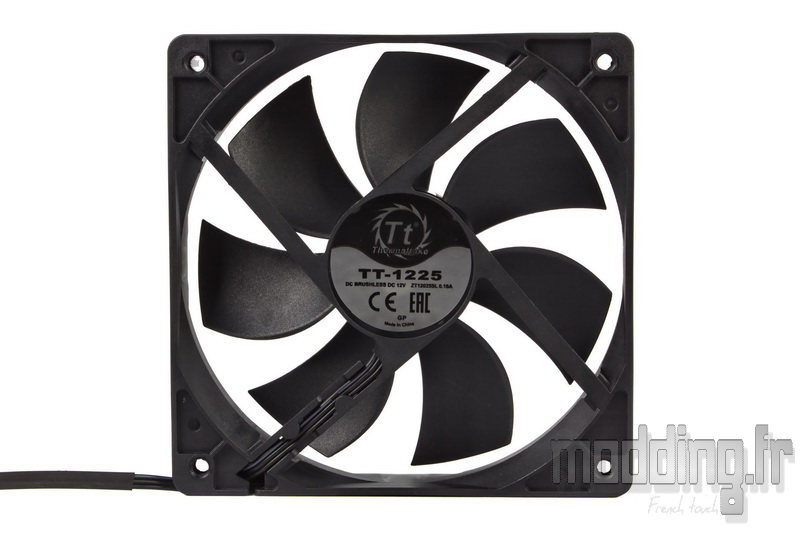

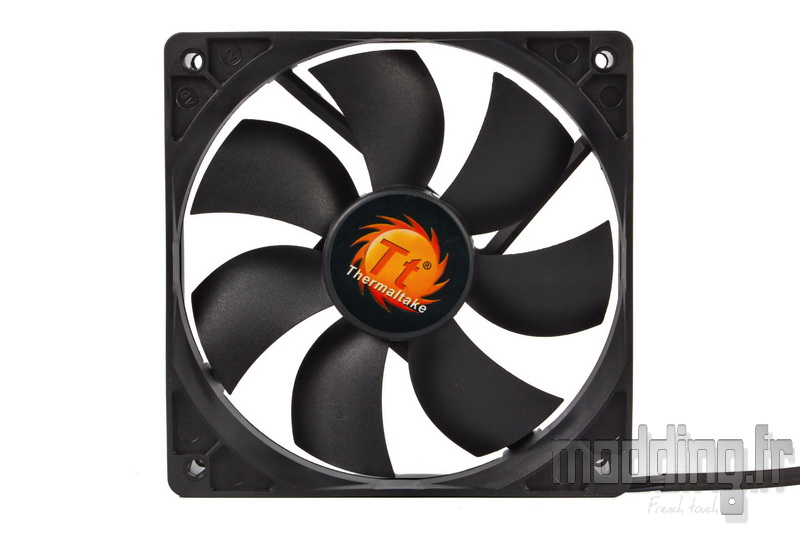

L’unique ventilateur du View 28 RGB.
Thermaltake propose une version Riing de son View 28 RGB qui troque ce ventilateur par un ventilateur Riing RGB (première édition).
Référence : ZT12025SL.
Le ventilateur en 120 mm est doté d’une vitesse maximale de 1000 tr/min.

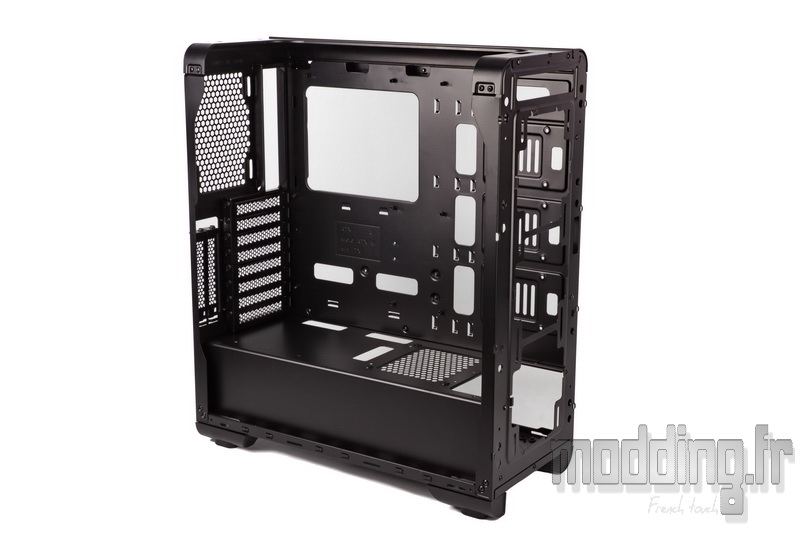

Mis à part les équerres et les pieds du boitier, toutes les autres pièces du châssis sont fixées entre elles par des rivets.
Il en est de même pour le cache alim.
