L’intérieur :

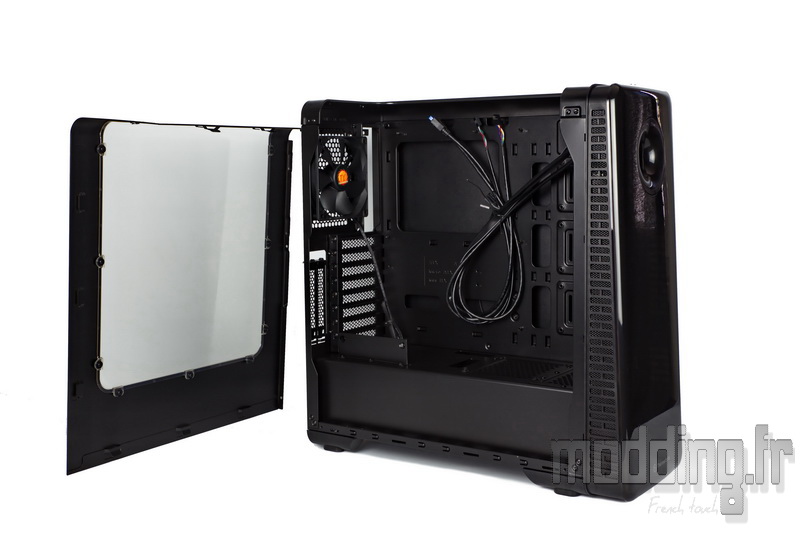

4 vis à main maintiennent en place la porte latérale principale, 2 autres concernent la porte controlatérale.
L’intérieur du View 28 est tout de noir vêtu et ce même au niveau des câbles du panneau avant.
Le châssis opte pour une répartition dans le sens de la hauteur avec la présence d’un cache alimentation sur le bas du boitier.
On remarque l’absence totale de baie 5.25″, le contraire aurait été étonnant vu le design de la façade.

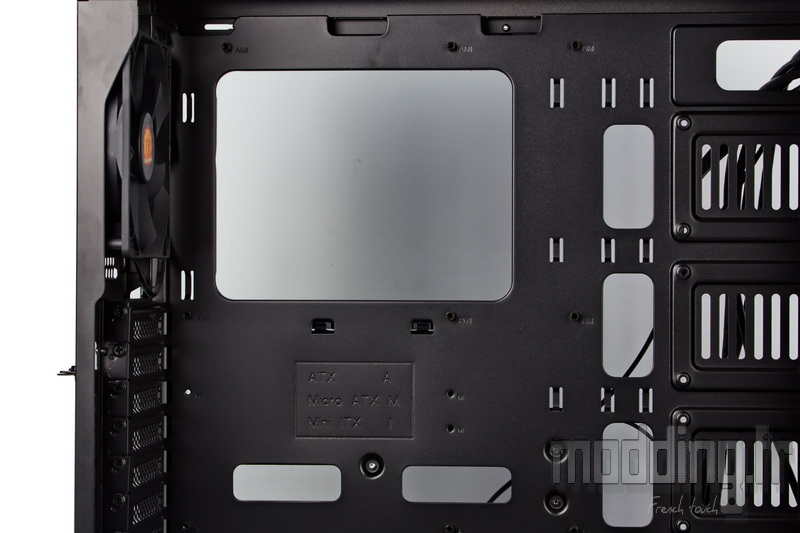

Le plateau de la carte mère est pourvu d’une très large ouverture pour accéder à l’arrière du Socket.

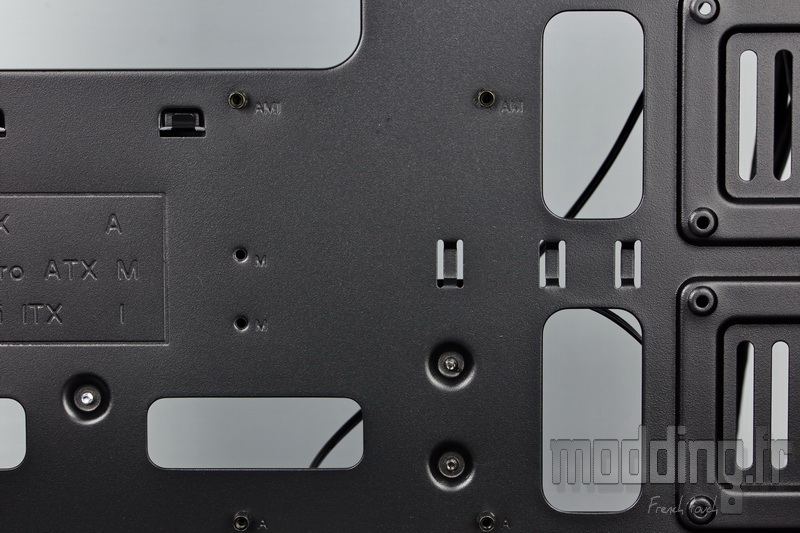

Le boitier moyen tour peut accueillir le format mini ITX, Micro ATX et ATX.

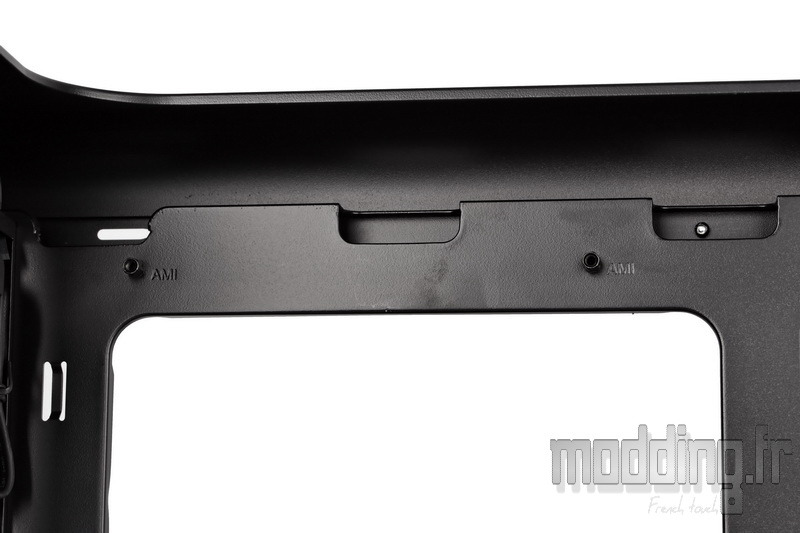

On note la présence de trois petites ouvertures sur le bord supérieur du plateau.
De plus larges ouvertures prennent position en avant de l’emplacement de la carte mère ainsi que sur le bas.
Cependant on note l’absence totale de grommet….

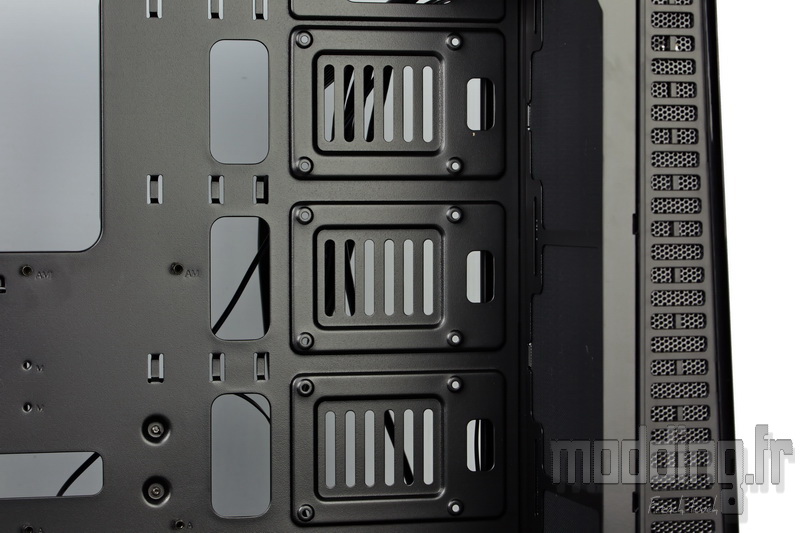

Le plateau relie l’arrière du châssis à sa partie frontale. Ainsi à l’avant de la carte mère, nous avons trois emplacements pour SSD.
En l’absence de silentblocs sur les points de fixation, la mise en place de disque dur n’est pas conseillée.
On remarque que ces emplacements sont munis de petites ouvertures de forme oblongue en leur centre, cela permet la fixation éventuelle d’un réservoir de Watercooling.
Nous avons même des petits passages à l’avant de ces emplacements pour glisser les câbles des ventilateurs que l’on peut placer à l’avant du châssis.

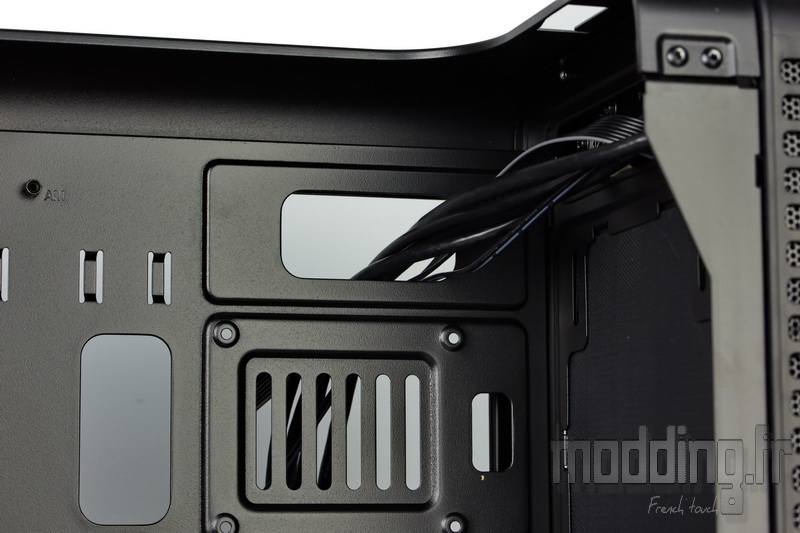

Au dessus de ces supports SSD, nous avons une ouverture dédiée au passage des câbles du panneau avant.

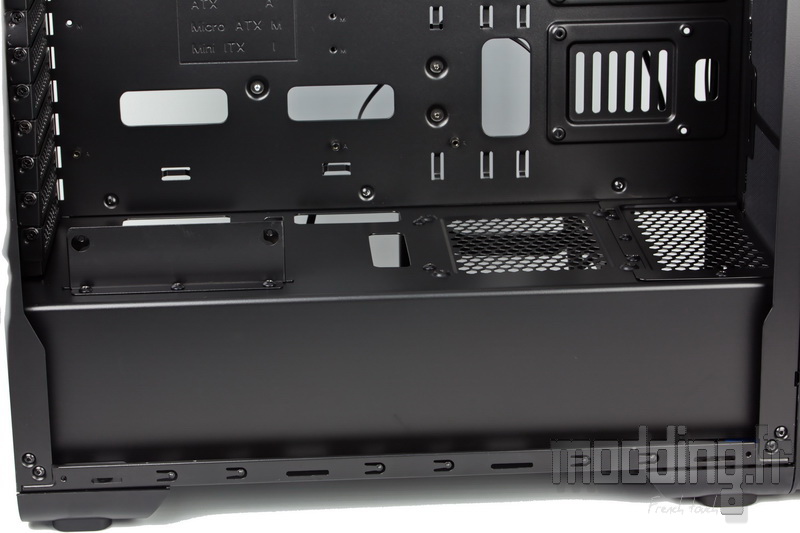

Le cache alim, en acier, couvre toute la partie basse du châssis.
Son plateau supérieur intègre quelques éléments que nous détailler de ce pas….

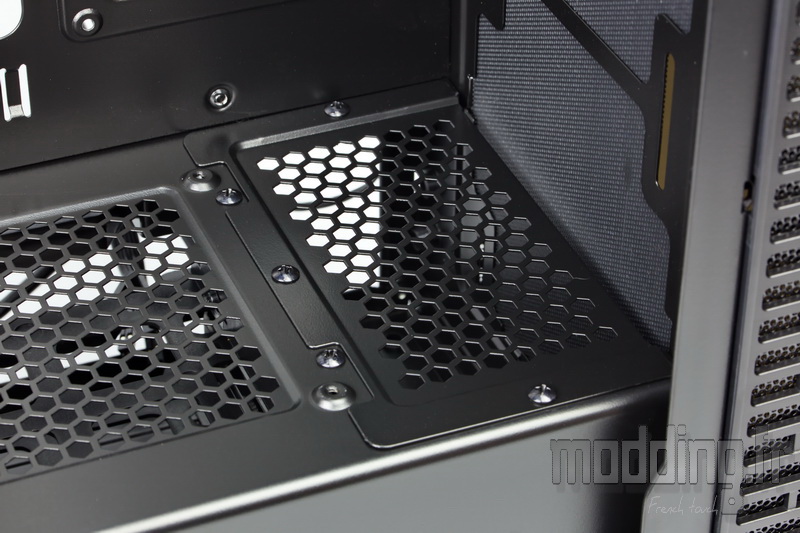

Dans sa partie avant, nous avons une première grille en nid d’abeille.
Elle est amovible comme en témoigne la présence de trois vis.

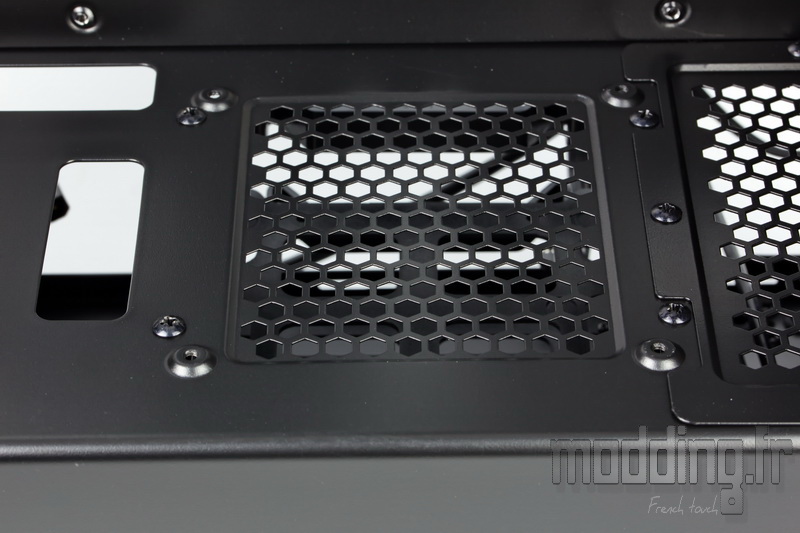

Plus en arrière, nous avons une seconde grille.
Les 4 vis présentes autour d’elle servent à fixer la cage HDD qui se trouve juste en dessous.
Cependant nous avons 4 points de fixation laissés libres qui permettent la mise en place d’un ventilateur en 120 mm à ce niveau.

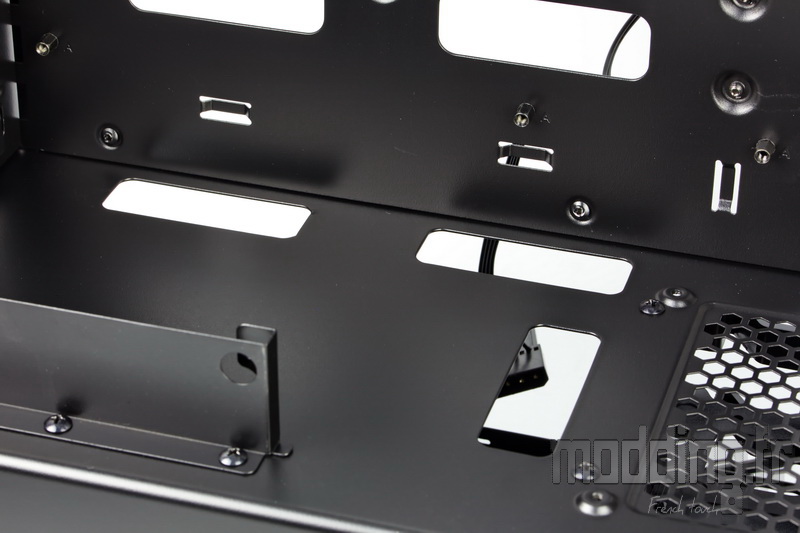

Dans la partie arrière du cache nous avons trois autres ouvertures de mêmes dimensions que sur le plateau de la carte mère.
De plus, un autre élément prend place à ce niveau…
Il coïncide avec les deux équerres verticales placées à l’arrière du châssis.

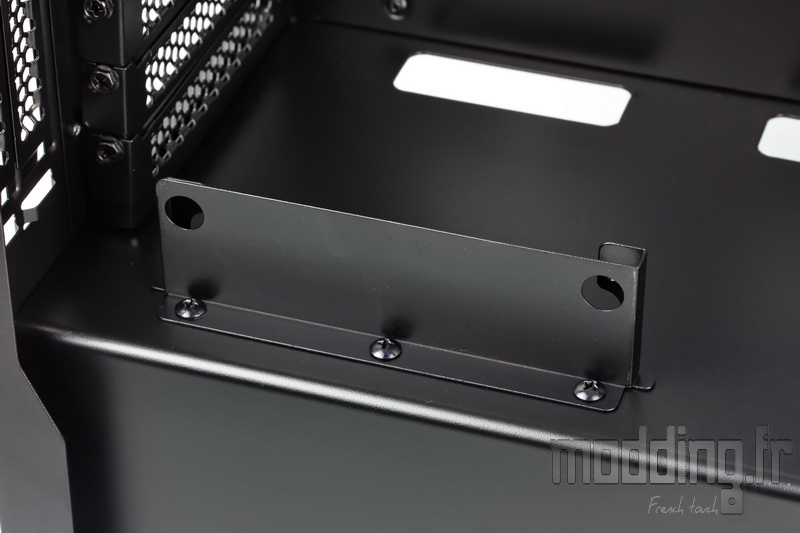

Il s’agit d’un support spécifique pour le Riser qui permettra de brancher la carte graphique si on la place dans cette position.
Pour rappel, ledit Riser est en option.

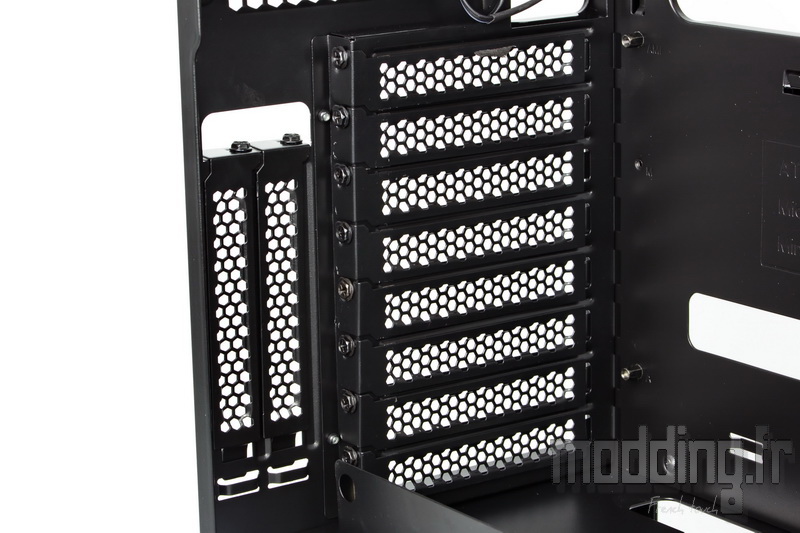

A l’arrière du châssis, nous retrouvons les 8 autres équerres PCI placées horizontalement.
Les vis sont de type classique.

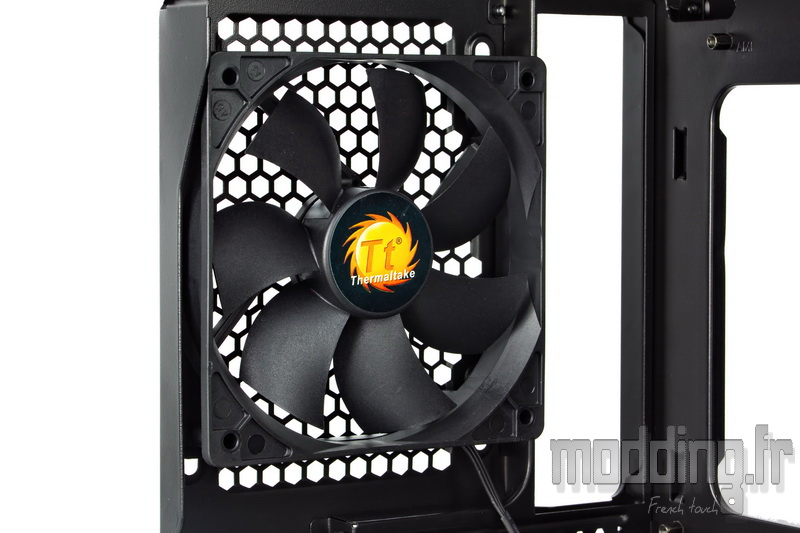

Juste au-dessus, l’emplacement de ventilation est occupé par un ventilateur en 120 mm placé en extraction.
Le dessus du châssis étant vide…. de par la présence de la porte latérale à ce niveau, nous passons sur l’avant du châssis avec un emplacement pour trois ventilateurs en 120 mm.

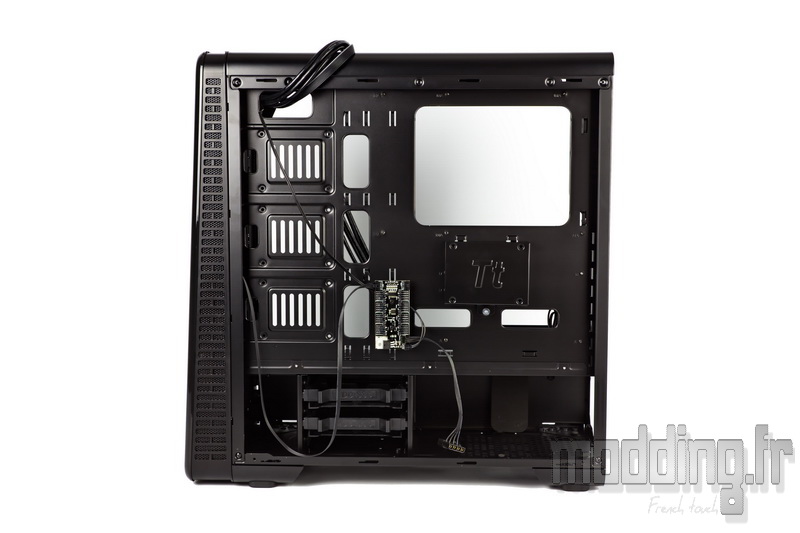

Les coulisses du View 28 RGB.

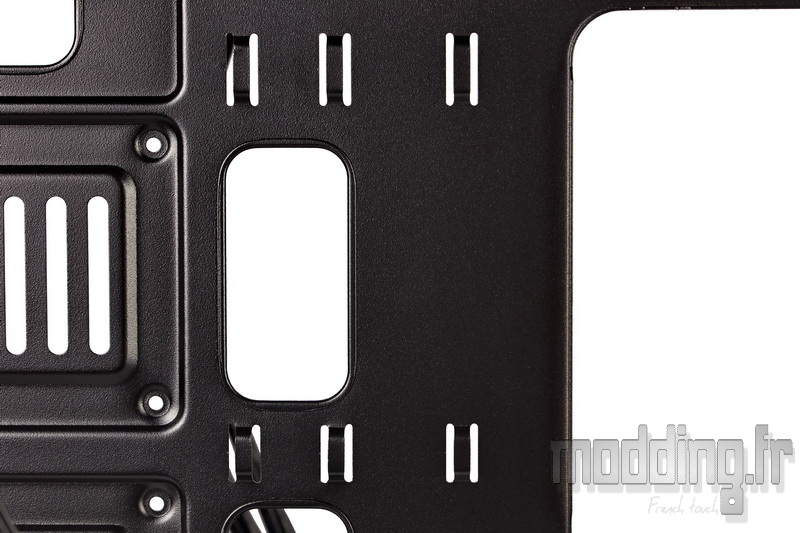

Plusieurs points d’ancrage sont disséminés à l’arrière du plateau de la carte mère…
Une bonne chose pour le rangement des câbles d’autant qu’on en retrouve aux endroits stratégiques comme le long du cheminement du câble CPU.

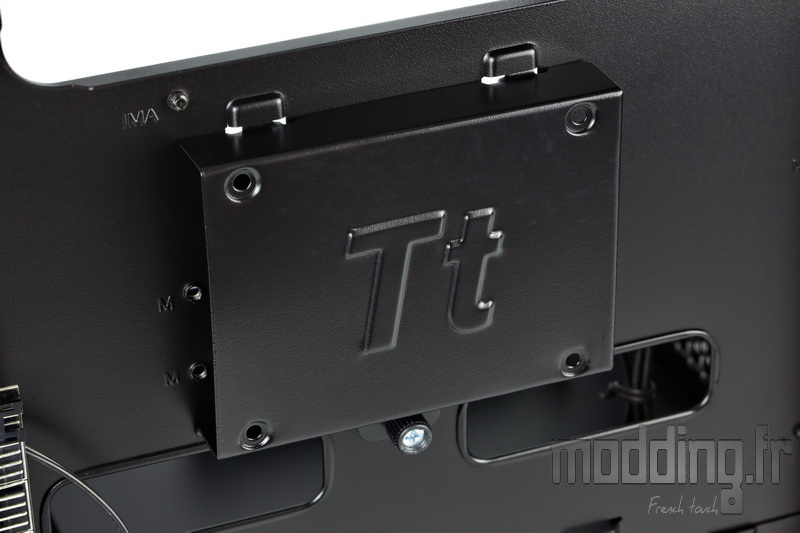

Sous la grande ouverture d’accès au Socket, nous avons un support dédié à un SSD.
Ce dernier prend place sous le support ce qui met en avant le logo Tt….

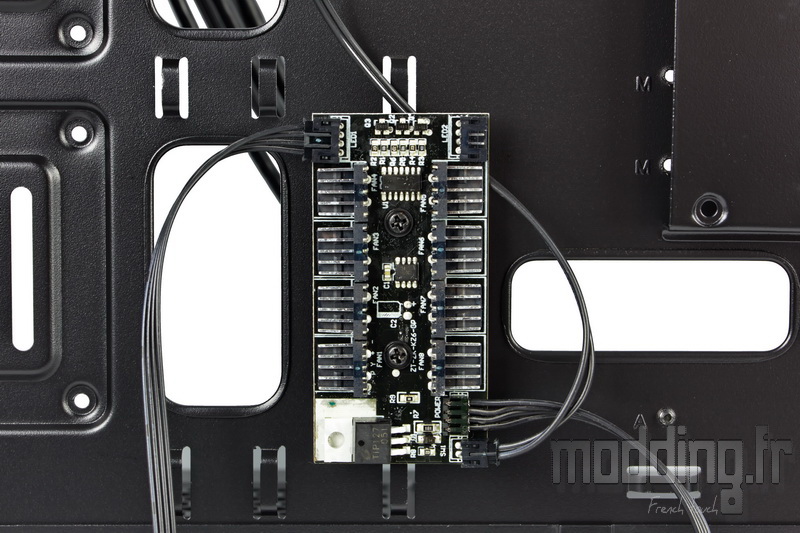

Au centre du plateau, nous avons un module de contrôle alimenté par une prise….. Molex….
Sur la prise en bas à droite (SWI) est branché le câble issu du bouton de contrôle RGB.
Le PCB intègre deux prises LED dont l’une d’elle est occupée par le rétroéclairage du Vortex de la façade. Nous pourrons donc y brancher une bande de Leds RGB accessoire.
Le module embarque 8 autres prises de type 5-pins permettant de brancher les ventilateurs Riing de la marque, afin de synchroniser leur rétroéclairage avec celui du Vortex.
Cependant…..d’après les informations relevées sur le site Thermaltake…. cela ne concerne que les Riing RGB première édition…. et donc aucunement les Riing RGB Premium ou les Riing Plus RGB.
De plus, de par une alimentation en 12 V et en l’absence d’un câble PWM permettant de relier le module à une prise Fan de la carte mère, nous n’avons pas de gestion PWM des ventilateurs ainsi branchés….
Oups! ces derniers tourneront à pleine vitesse….

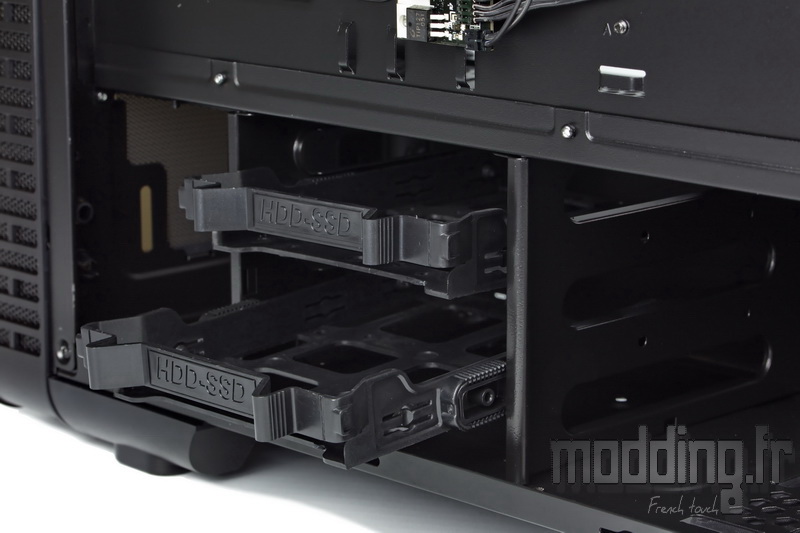

Sous le cache alim, dans la partie avant du châssis, nous avons une cage HDD munie de deux tiroirs pouvant accueillir soit un disque dur 3.5″ soit une unité 2.5″.

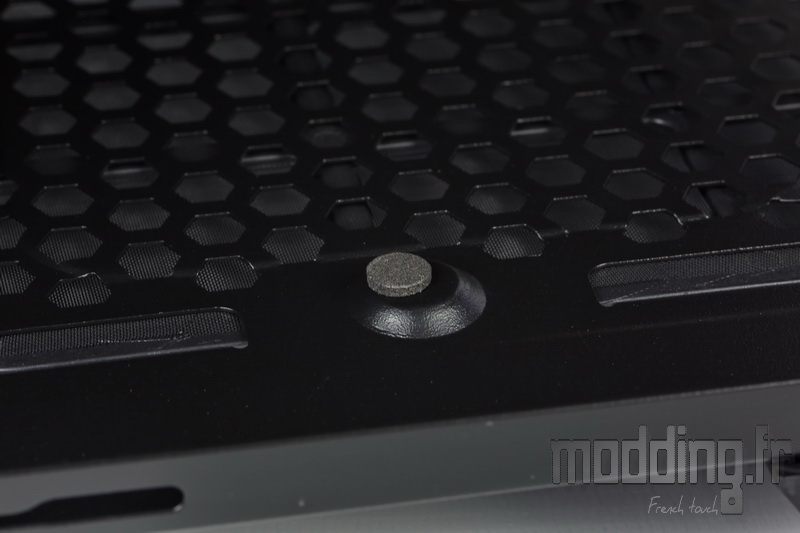

L’emplacement de l’alimentation est doté de petits plots en mousse afin de chouchouter le bloc…

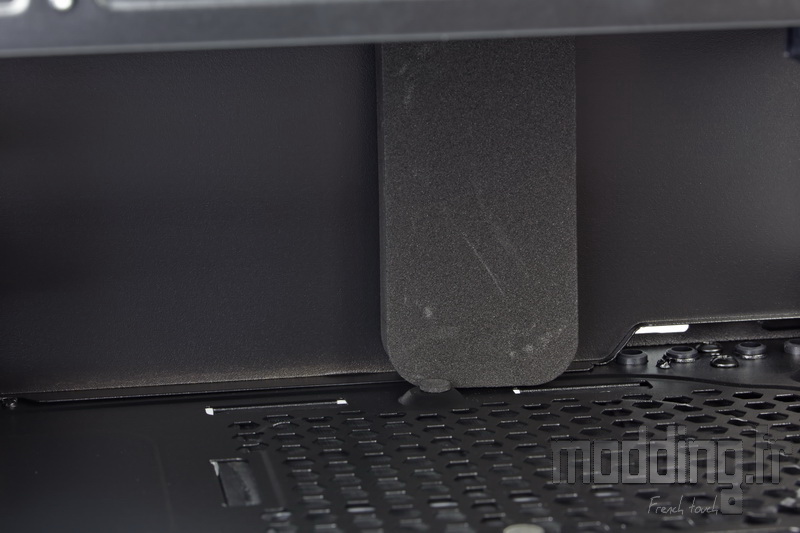

Une autre mousse, placée contre la paroi verticale du cache alim, permet de bien positionner le bloc en vue de sa fixation à l’arrière du châssis.

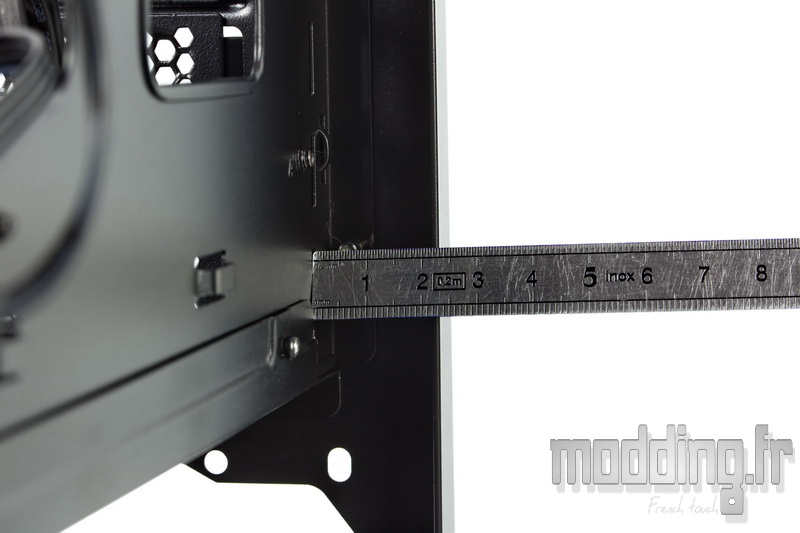

Du coté de l’espace alloué au rangement des câbles, le View 28 dispose de 22 mm avant d’atteindre la porte controlatérale.
