Les tests :
Config de test :
Niveau sonore
Le niveau sonore est mesuré à l’aide d’un sonomètre fixé sur un trépied, placé à 25 cm de la ventilation, le flux d’air étant dirigé à l’opposé de l’appareil.
La ventilation est connectée sur le connecteur CPU_Fan de la carte mère.
La variation de la vitesse de rotation des ventilateurs est effectuée via le BIOS de la carte mère, à l’aide de l’application Hardware Monitor, et quatre paliers de fonctionnement sont appliqués : 25 %, 50 %, 75 % et 100 %.
Cette même application permet également de relever la vitesse de rotation réelle des ventilateurs, exprimée en tr/min.
Notre carte graphique dispose d’un mode de ventilation hybride, entraînant l’arrêt complet des ventilateurs au repos ; elle n’émet donc aucune nuisance sonore durant ce test.
Le niveau sonore ambiant de la pièce est mesuré à 30 dB(A), une valeur obtenue dans des conditions calmes et stables — en soirée, à la campagne, sans aucune source de bruit extérieure.
Vitesse de rotation
Niveau sonore
Les mesures sont réalisées avec le ventirad fixé sur la carte mère.
Le NH-U12A Chromax Black demeure bien audible lorsque sa ventilation tourne à plein régime, toutefois on constate que le niveau sonore tend à diminuer une fois que les ventilateurs sont installés sur le radiateur.
Bénéficiant d’une large plage PWM (450 à 2000 tr/min), nous pouvons allègrement rendre le NH-U12A plus discret et même l’inviter dans le monde du silence, et ce dès les 1200 tr/min.
Température
La température ambiante de la pièce est mesurée à l’aide d’un thermomètre digital équipé de deux sondes thermocouples.
Les pics de température de chaque cœur “Performance” du Core i5-12600KF sont relevés à l’aide du logiciel HWiNFO64.
Afin d’évaluer exclusivement les performances des ventirads testés, la pâte thermique d’origine n’est pas utilisée ; elle est remplacée par de la Noctua NT-H2, garantissant une application homogène et une conductivité thermique constante d’un test à l’autre.
La carte mère est fixée verticalement sur un support de type Open Frame.
Le ventirad est installé pour que le flux d’air se dirige de l’avant vers l’arrière de la carte mère.
La vitesse des ventilateurs est réglée à 50 % puis 100 % PWM.
Le processeur est testé dans deux états :
- à sa fréquence d’origine,
- puis overclocké à 5 GHz sur les cœurs “Performance” et 4 GHz sur les cœurs “Efficience”, avec un Vcore fixé à 1,25 V (valeur BIOS).
Trois configurations de test sont réalisées :
- OCCT CPU @ Stock
- OCCT CPU @ 38 dB(A)
- OCCT CPU @ 5 GHz
Le test OCCT CPU @ 38 dB(A) (processeur à fréquence d’origine) est effectué en ajustant la vitesse des ventilateurs de manière à obtenir un niveau sonore constant de 38 dB(A), mesuré à 25 cm de la ventilation à l’aide d’un sonomètre.
Ce test permet de comparer les performances thermiques à niveau sonore équivalent entre les différents modèles.
En fixant une contrainte acoustique identique de 38 dB(A), il devient possible d’évaluer l’efficacité réelle de chaque système de refroidissement, c’est-à-dire sa capacité à dissiper la chaleur sans générer de bruit excessif.
Cette approche met en évidence les solutions les plus équilibrées du point de vue du rapport bruit/refroidissement, indépendamment de leur vitesse maximale de ventilation.
Les résultats obtenus sont comparés à ceux d’autres AIO testés selon le même protocole, ainsi qu’à notre AIO équipant notre configuration de test, le be quiet! Silent Loop 2 (240).
L’objectif est d’assurer une reproductibilité maximale et des conditions identiques pour chaque essai.
La température ambiante, susceptible de varier légèrement d’un jour à l’autre, est prise en compte dans l’analyse des résultats. Les valeurs sont exprimées en delta, obtenu en soustrayant la température ambiante à la température moyenne du processeur.
Cette dernière correspond à la moyenne des températures maximales relevées sur les six cœurs “Performance” lors de la session OCCT.
Enfin, si la valeur delta est égale à 0, cela signifie qu’au moins un des six cœurs “Performance” a atteint le seuil critique de 100 °C durant le test.

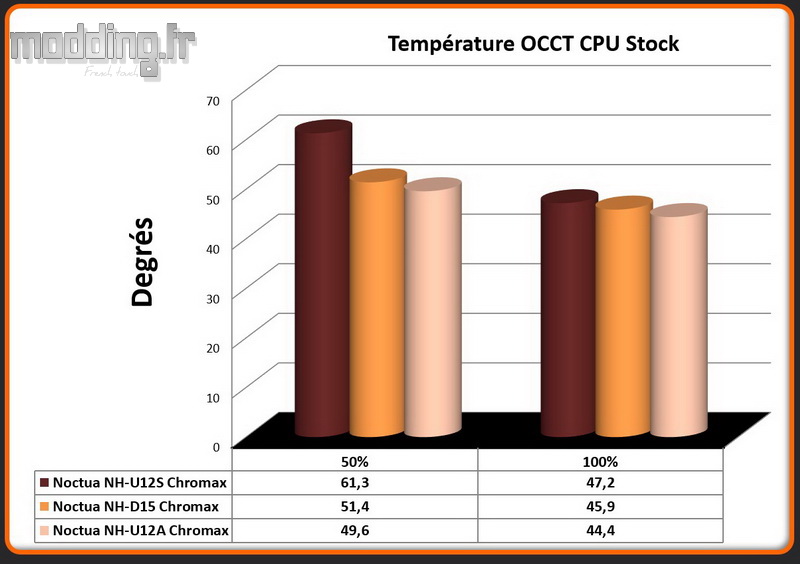

Température OCCT Stock
Température OCCT 38 dB(A)
Température OCCT @ 5GHz
Comme dit plus haut, le NH-U12A Chromax Black est notre premier système de refroidissement à être confronté à notre i5 12600KF. A ce propos, nous avons remarqué que ce dernier chauffe plus que notre ancien processeur i7 10700K.
Nous avons réalisé deux fois les tests avec le NH-D15 (et son kit de montage LGA1700), tout comme avec le NH-U12A, afin de nous assurer des résultats. Force est de constater que le NH-U12A Chromax Black semble mieux se débrouiller avec le i5 12600KF.
Cela peut s’expliquer par la vitesse des NF-A12x25 supérieure aux ventilateurs du NH-D15. De plus, le radiateur du NH-U12A possède un caloduc de plus que le radiateur du NH-D15 bien que ce dernier soit au format double tour.
Nous confrontons maintenant le NH-U12A Chromax Black à lui-même en lui retirant un des deux ventilateurs NF-A12X25 du radiateur tout en laissant l’autre dans un mode “Push”.
Puis nous lui opposons son homologue dans sa version classique qui ne présente aucune application de la peinture noire.
Température OCCT Stock
On note une différence de un à deux degrés entre les deux versions.
Une valeur que l’on peut rapporter à un petit degré conformément à la température ambiante de la pièce qui n’est pas stabilisée.
En retirant un des deux NF-A12X25 du radiateur tout en laissant l’autre dans un mode “Push”, nous constatons une augmentation de la température de 2 degrés.
D’un point de vue du niveau sonore, avec la gestion PWM calée à 50%, le NH-U12A Chromax Black demeure silencieux avec un seul ou avec ses deux ventilateurs. Il est clair que le niveau sonore tend à baisser lorsque le radiateur n’est plus équipé que d’un seul NF-A12x25 et que ce dernier tourne à plein régime (42.5 dB(A) contre 45.8 dB(A). Mais, ce que révèle notre sonomètre n’est pas si évident que ça à l’oreille quand le bruit passe un certain niveau.
