Le montage : Socket 1700
Notre nouvelle carte mère est basée sur le socket Intel LGA1700.
Les différentes marques de systèmes de refroidissements ont dû s’adapter à ce nouveau format et elles ont revu leur système de fixation afin de prendre en compte le nouvel entraxe (78 mm) mais aussi la nouvelle hauteur du plateau supérieur de l’IHS par rapport au PCB de la carte mère.
De ce fait, Noctua ne peut plus proposer sa backplate prééquipée.
La nouvelle plaque arrière dispose sur chacune de ses extrémités deux orifices triangulaires numérotés comme suit :
- 1 : socket 115x/1200.
- 2 : socket 1700.
Cette forme triangulaire correspond à celle que l’on aperçoit à la base des vis de fixation.
Cela évite à la vis de tourner dans le vide lors du serrage des écrous.
On positionne chaque vis dans l’orifice correspondant à l’entraxe de notre socket 1700 (numéro 2).
On cale bien la vis de manière à bien encastrer sa base triangulaire.
A noter que la plaque arrière a une face spécifique qui doit être positionnée contre le PCB de la carte mère.
On veille à installer les vis en conséquence.
Pour que les vis tiennent en place au sein de la backplate, nous utilisons les rondelles en plastique.
Elles se logent au niveau de la gorge de chacune des vis.
La plaque étant maintenant prête, nous la positionnons à l’arrière du socket.
Ces rondelles en plastique se chargent aussi d’isoler le PCB (de la carte mère) de la structure en acier de la backplate.
Les vis passent au travers du PCB par les trous situés autour du socket.
On insère les entretoises en plastique bleu spécifiques au socket 1700, et non celles en noir qui sont destinées au socket 115x/1200.
On place ensuite les pattes de fixation de manière à ce que la tige filetée des vis passe au travers de l’orifice n°2.
On visse les écrous manuellement, dans un premier temps, pour éventuellement terminer par un dernier serrage avec le tournevis cruciforme (fourni dans le bundle) sans pour autant forcer.
En principe, la pointe du tournevis se voit éjectée du boulon lorsque l’extrémité de la vis arrive à niveau, ce qui traduit un serrage optimal.
La partie convexe de chaque patte de fixation doit être orientée vers l’extérieur, et la tige filetée, située au centre de la platine, vers le haut.
Dans cette configuration, le flux d’air se fera dans un plan horizontal.
On peut modifier la position des pattes d’un quart de tour, pour avoir le flux d’air dans le sens vertical. Cependant, cela implique généralement que la ventilation du NH-U12A Chromax Black puise l’air stagnant à proximité de la carte graphique et donc un air chauffé par cette derniere.
On met en place la pâte thermique.
On vous laisse le choix de la méthode : grain de riz qui se fait éclater par la pression du bloc ou étalement au préalable de la pâte sur le CPU.
Avec la nouvelle génération de processeur Intel basé sur l’architecture Alder Lake, Noctua préconise de placer la pâte thermique comme sur le schéma ci-dessous.
Sinon, on applique la seconde méthode qui consiste à tartiner la totalité de l’IHS.

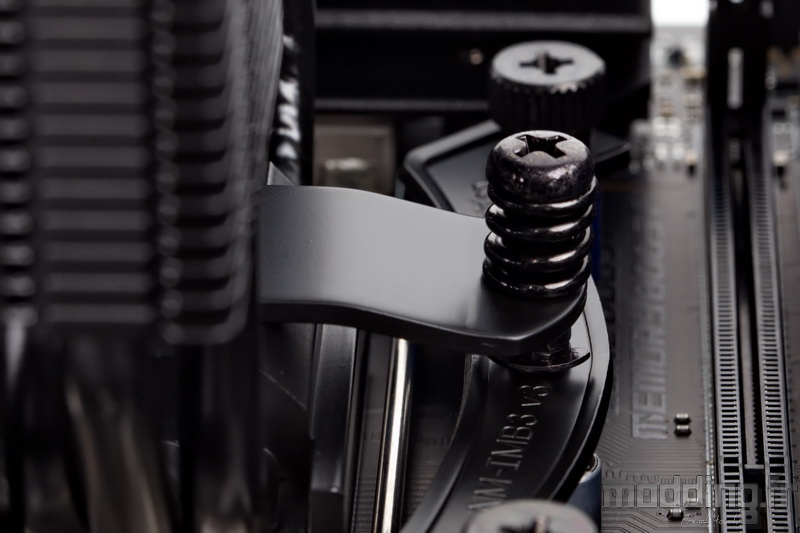

On installe le radiateur sur le processeur de manière à bien faire coïncider les vis montées sur ressort au niveau des petites tiges filetées présentes sur les pattes de fixation.
Avec le tournevis fourni dans le bundle, on agrippe le premier tour du pas de vis et une fois accroché on passe sur l’autre vis.
Ensuite, on visse alternativement de façon à garder la base du radiateur bien parallèle au processeur.
On visse ainsi jusqu’à la butée.
On constate bien le décalage des ailettes par rapport à la base du radiateur et donc par rapport au processeur.
Le but est de dégager l’espace entre le radiateur et les barrettes mémoires.
Ainsi, nous n’avons aucun souci lors de l’installation du ventilateur, ce dernier reste bien à distance du premier emplacement mémoire.
En ce qui concerne les cartes mères basées sur le socket 20xx, le ventilateur arrière se positionne au-dessus des ports mémoire (à gauche du socket), les barrettes ne devront pas excéder une hauteur de 42 mm.
Toutefois, si le boitier PC le permet, on peut toujours décaler ledit ventilateur plus vers le haut du radiateur.
On connecte les deux ventilateurs sur l’adaptateur en Y présent dans le bundle.
On branche ce dernier sur la prise CPU_FAN de notre carte mère.
Rien de tel que la version Chromax Black du NH-U12A pour se fondre dans l’ambiance monochrome de notre carte mère.
Le format simple tour du radiateur permet de passer le NH-U12A en mode Push-Pull sans venir gêner l’installation des barrettes mémoires.
Plus épais que le radiateur du NH-U12S, il tire son épingle du jeu en adoptant une conception asymétrique, ce qui lui assure cette totale compatibilité avec les emplacements mémoires.
