Les tests :
Config de test :
Mesure du niveau sonore
Le niveau sonore est mesuré à l’aide d’un sonomètre VoltCraft SL-100, fixé sur un trépied et positionné à 50 cm de la source, à hauteur des ventilateurs du système de refroidissement.
Le flux d’air est orienté à l’opposé du microphone afin d’éviter toute perturbation liée au souffle direct.
La ventilation est connectée au connecteur CPU_FAN de la carte mère.
La variation de la vitesse de rotation est effectuée depuis le BIOS, selon quatre paliers de fonctionnement prédéfinis : 25 %, 50 %, 75 % et 100 %.
Cette même interface permet également de relever la vitesse de rotation effective des ventilateurs, exprimée en tr/min.
La carte graphique du banc de test dispose d’un mode de ventilation hybride, entraînant l’arrêt complet de ses ventilateurs au repos ; elle n’émet donc aucune nuisance sonore durant cette phase de test.
Le niveau sonore ambiant de la pièce est mesuré à 30 dB(A), une valeur obtenue dans des conditions calmes et stables (en soirée, en environnement rural, sans aucune source de bruit extérieure).

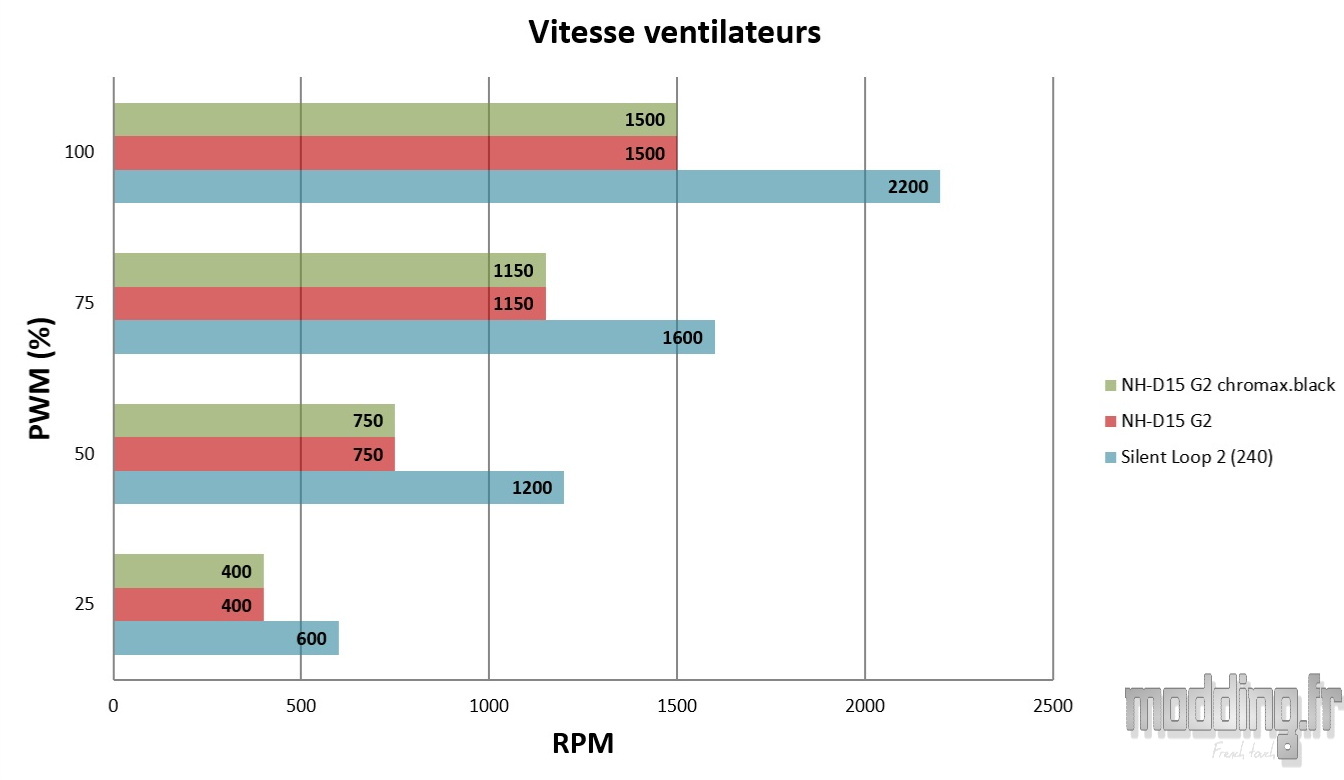

Vitesse de rotation

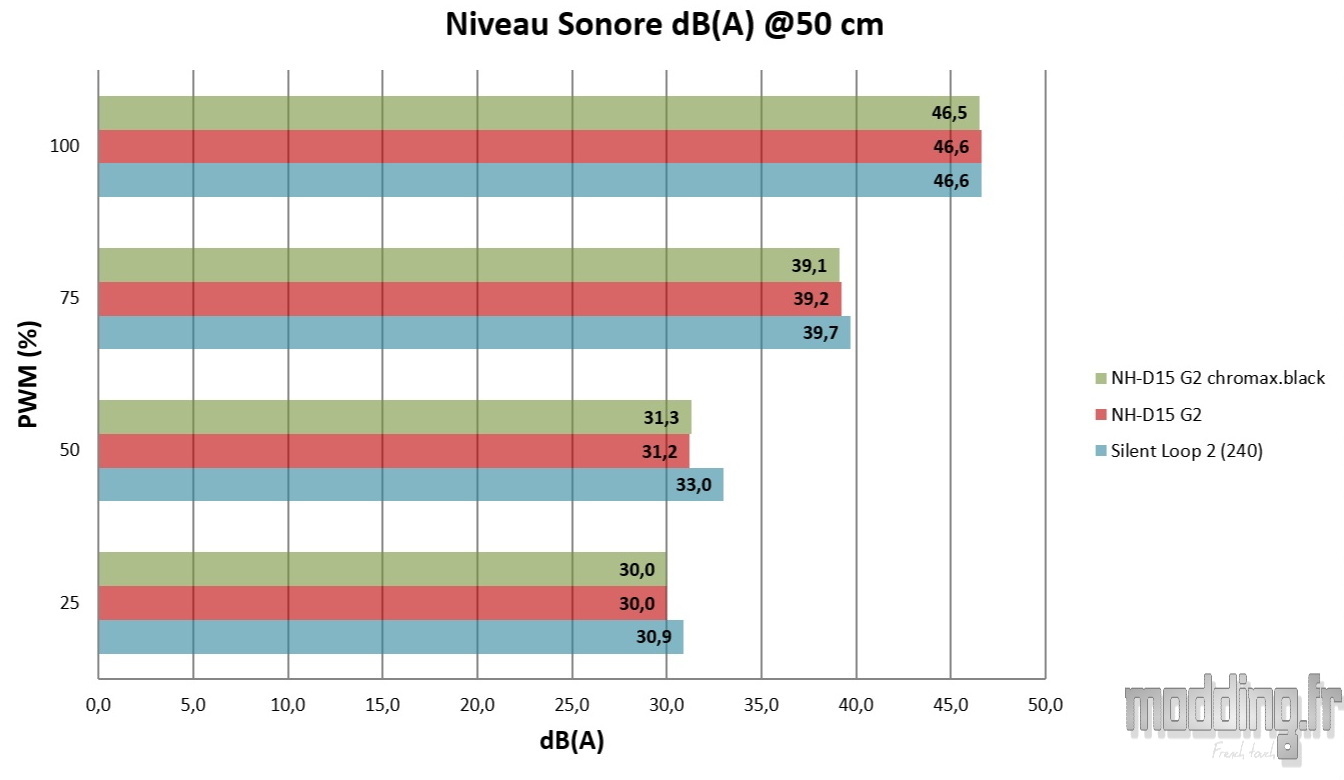

Niveau sonore
Cette édition chromax.black rend le NH-D15 G2 plus discret visuellement que la version originale. En revanche, d’un point de vue acoustique, il est logique que les deux modèles fassent jeu égal, puisqu’ils reposent sur les mêmes ventilateurs et bénéficient donc de performances sonores identiques.
Protocole de test thermique
La température ambiante de la pièce est mesurée à l’aide d’un thermomètre digital équipé de deux sondes thermocouples, positionnées à proximité du banc de test.
Cette valeur est relevée au début et à la fin de chaque session afin de garantir la stabilité des conditions environnementales.
Les températures du processeur sont suivies via le logiciel HWiNFO64, qui permet de relever en temps réel la température Tctl/Tdie, la puissance dissipée (PPT), les courants TDC/EDC, ainsi que la fréquence effective moyenne des cœurs.
La température indiquée dans nos résultats correspond à la moyenne des valeurs relevées durant la phase de charge stable.
Afin d’évaluer exclusivement les performances du ventirad, la pâte thermique d’origine n’est pas utilisée ; elle est remplacée par de la Noctua NT-H2, garantissant une application homogène et une conductivité thermique constante d’un test à l’autre.
Installation du banc de test
La carte mère ASUS TUF B650-PLUS est fixée verticalement sur un châssis de type Open Frame, tandis que le ventirad est positionné sur la carte mère avec un flux d’air orienté d’avant en arrière sur le plan horizontal.
Les ventilateurs sont connectés au connecteur CPU_FAN et leur vitesse est pilotée via le BIOS de la carte mère.
Conditions de test
Le processeur AMD Ryzen 5 9600X est évalué selon plusieurs enveloppes thermiques (PPT) définies dans le BIOS :
65 W, 88 W, 120 W et 142 W.
Ces valeurs correspondent aux différents niveaux de Precision Boost Overdrive, ajustés manuellement via le menu AMD Overclocking.
Pour chaque palier, deux modes de fonctionnement sont mesurés :
- Perf Max : ventilateurs à 100 % PWM.
- 40 dB(A) : vitesse des ventilateurs ajustée afin de maintenir un niveau sonore constant de 40 dB(A), mesuré à 50 cm de la source.
Les charges de travail sont générées avec OCCT 15.0.5, en mode :
- CPU (non AVX) pour les paliers 65 W et 88 W ;
- CPU AVX2 pour les paliers 120 W et 142 W.
Chaque test dure 15 minutes, période de stabilisation comprise.
Exploitation des résultats
Les résultats sont exprimés en delta de température (ΔT), obtenu en soustrayant la température ambiante à la température moyenne du processeur (Tctl/Tdie) mesurée durant la charge stable.
Si le processeur atteint la limite de 95 °C (TJMax), le test est interrompu ; le relevé se traduit alors par une barre atteignant 95 °C accompagnée de la mention “TJmax 95 °C atteint”.
Ce protocole permet ainsi de caractériser la capacité réelle de dissipation de chaque système à différents niveaux de puissance, tout en comparant leurs performances à niveau sonore constant.
Les résultats obtenus sont ensuite comparés à ceux d’autres ventirads testés selon le même protocole, ainsi qu’à notre AIO de notre configuration de test : le Silent loop 2 (240).

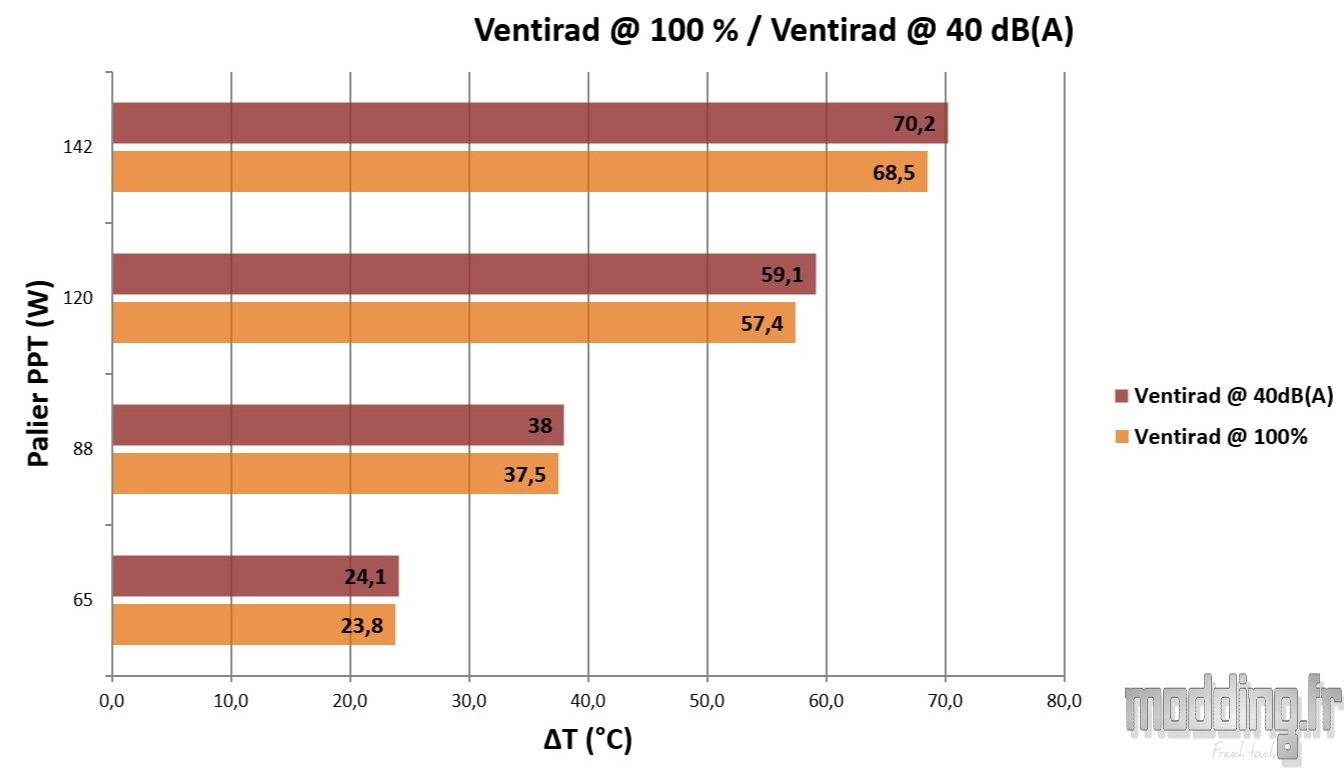

Ventirad @ 100% vs Ventirad @ 40 dB(A)

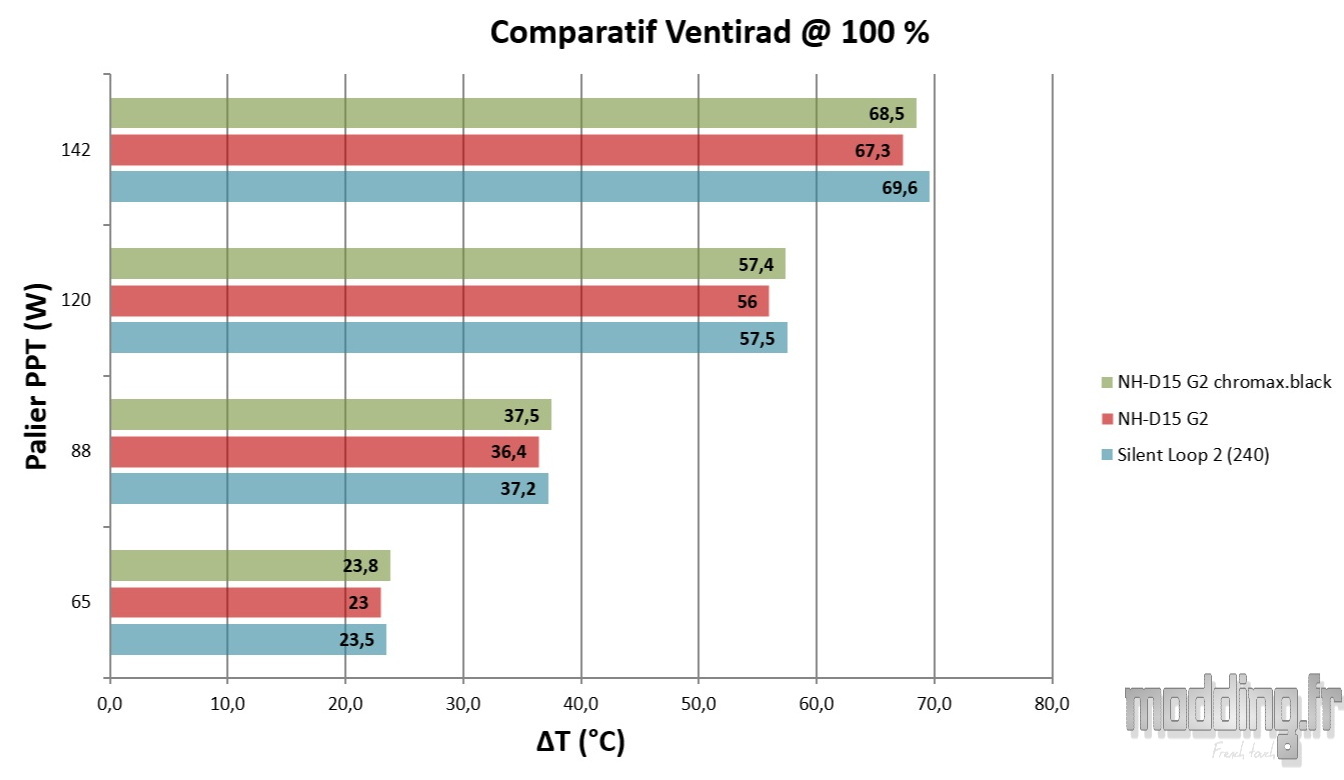

Comparatif Ventirad @ 100%

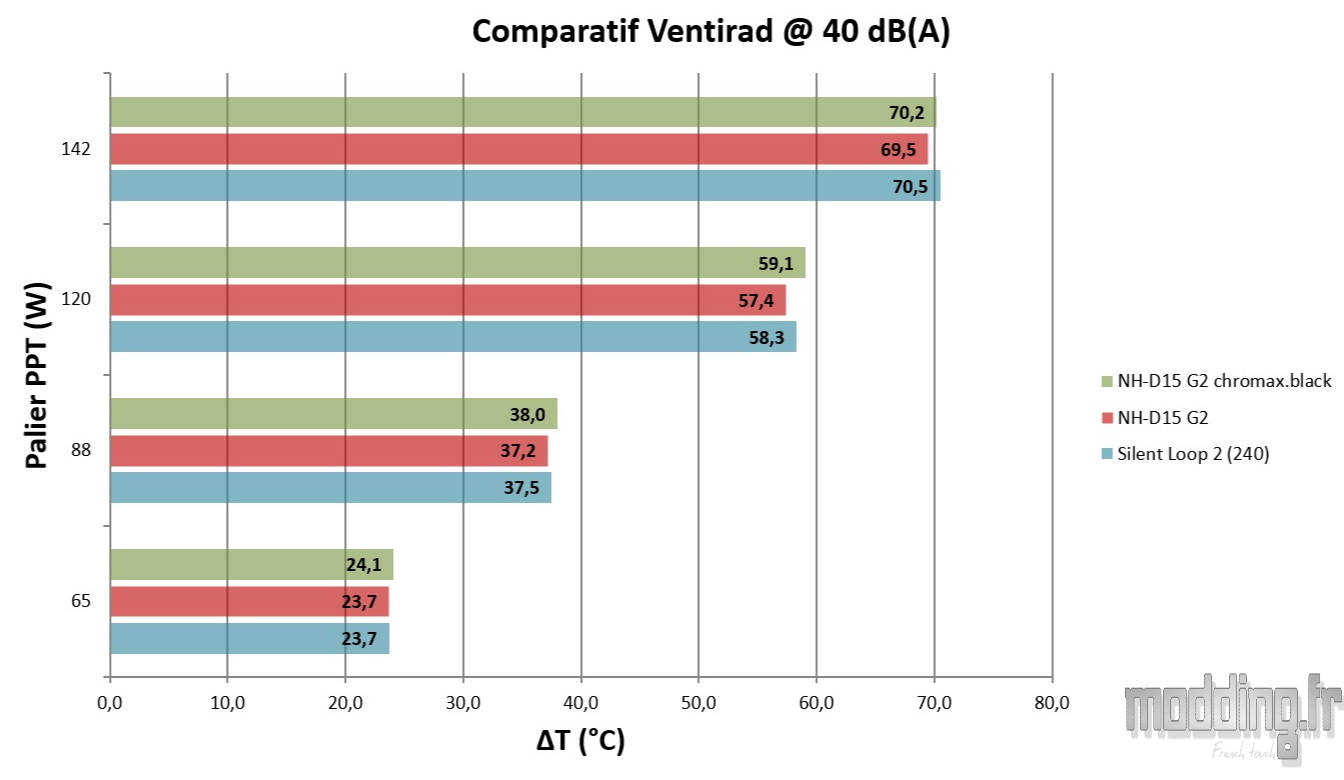

Comparatif Ventirad @ 40 dB(A)
Le NH-D15 G2 chromax.black est entièrement noir, avec un dissipateur recouvert d’un revêtement à haute conductivité thermique.
Malgré le soin apporté à ce traitement, l’application d’une couche – aussi fine soit-elle – sur les nombreuses ailettes du radiateur entraîne inévitablement une très légère différence par rapport au design original. Cela peut expliquer l’écart d’environ 1 °C observé lors de nos différents tests.
