Le montage : Socket AM5
La première étape consiste à démonter le système d’ancrage d’origine de la carte mère, constitué de deux supports en plastique solidarisés à la backplate native via un jeu de vis.
Cette backplate, plaquée à l’arrière du PCB, intègre des points de fixation qui traversent les quatre orifices disposés autour du socket, servant de base au nouveau système de montage.
Le système d’ancrage d’origine est retiré, mais la backplate reste en place, puisqu’elle constitue le point d’appui nécessaire au montage du NH-D15 G2 chromax.black.
Nous utilisons les entretoises spécifiques aux sockets AMD, facilement identifiables par leur teinte grise.
Leur sens de montage n’a pas d’importance, le diamètre interne étant parfaitement adapté aux points de fixation de la backplate.
Nous utilisons les supports de montage spécifiques aux sockets AMD.
Chaque support doit être positionné de manière à ce que la flèche accompagnant la mention “CPU” soit orientée vers le processeur, garantissant ainsi le bon sens de montage.

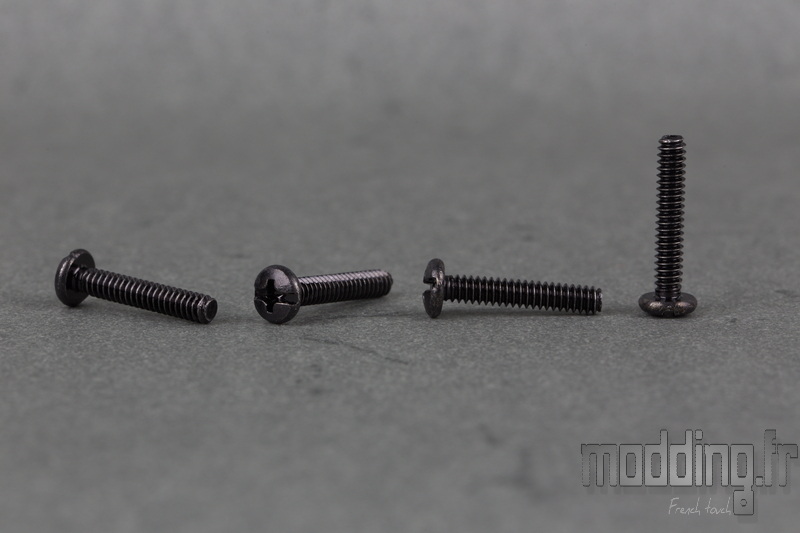

La fixation définitive des deux supports s’effectue à l’aide du tournevis Torx inclus, lequel permet de serrer proprement les quatre longues vis assurant l’ancrage du système de montage.

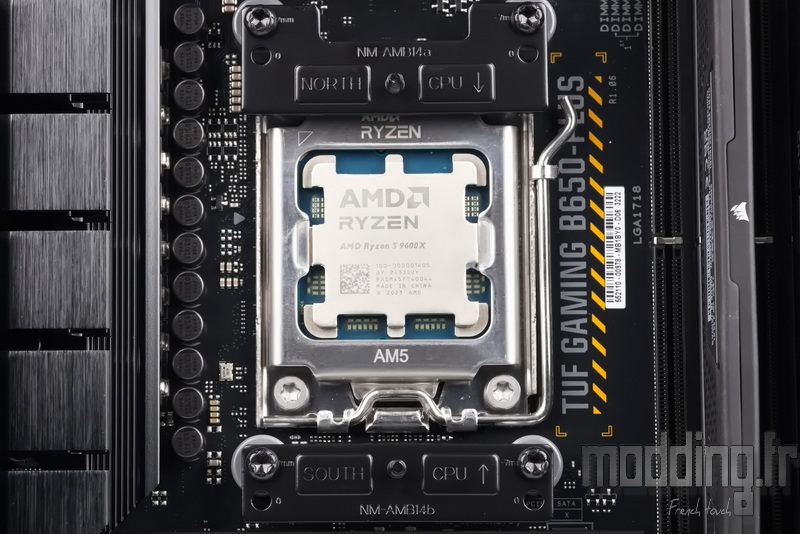

En plus d’être estampillés de la mention “CPU” accompagnée d’une flèche, les deux supports se distinguent par des dimensions différentes.

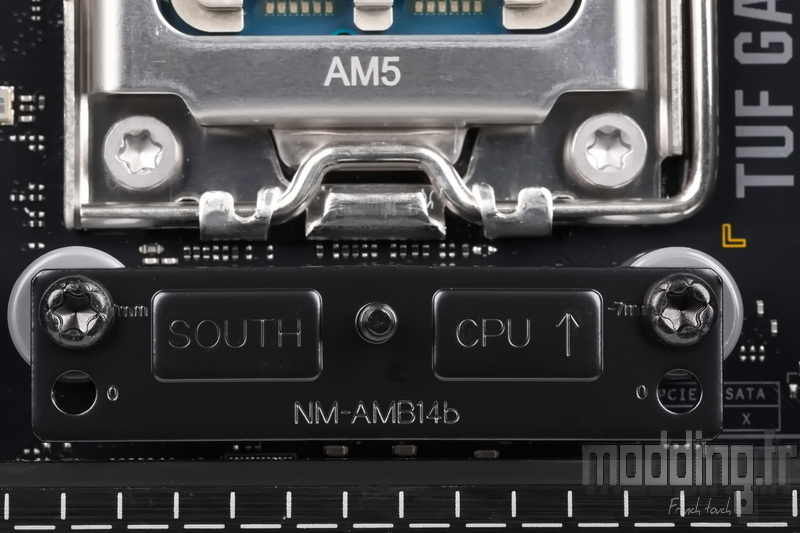

La platine la plus large, identifiée “NORTH”, se positionne au-dessus du processeur, tandis que la seconde, marquée “SOUTH”, prend place en dessous.

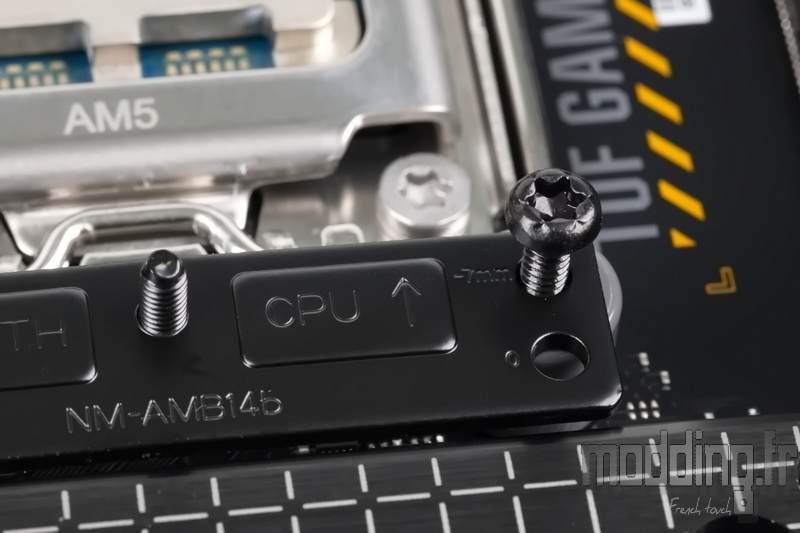

Il est également possible de décaler le radiateur du NH-D15 G2 chromax.black de 7 mm vers le bas, afin d’optimiser le refroidissement du die et des CCDs, zones thermiquement critiques des processeurs Ryzen.

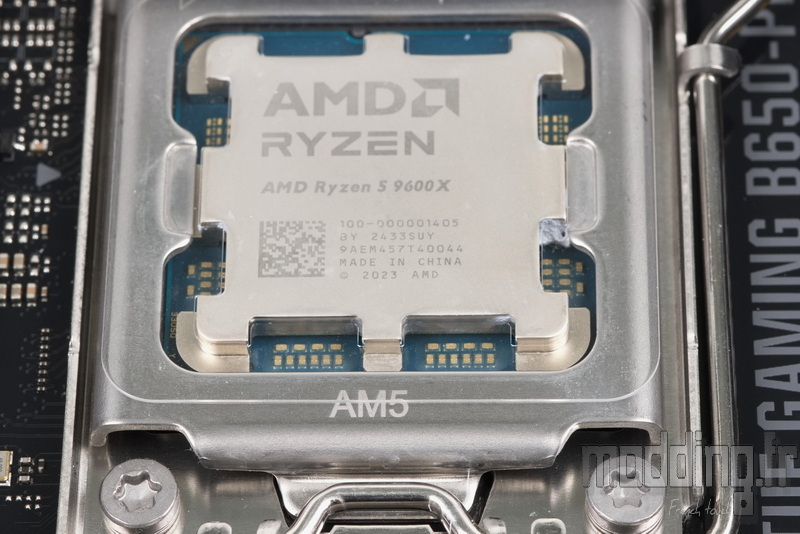

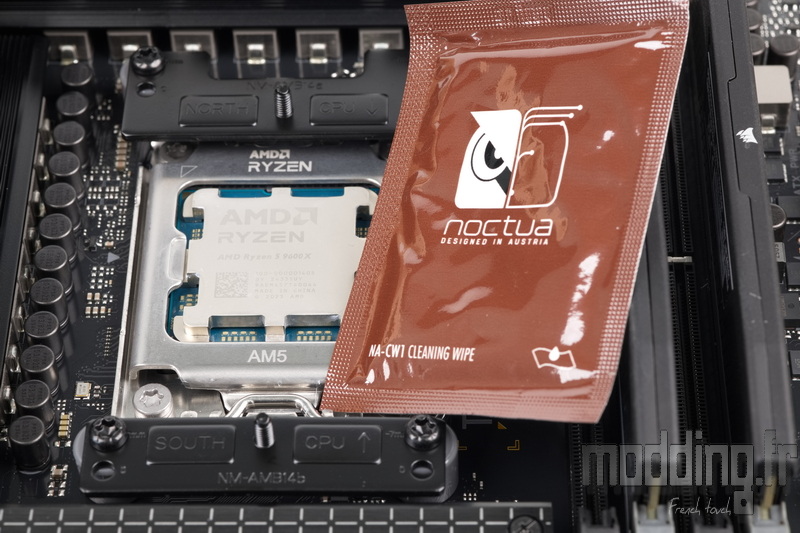

Avant l’installation du radiateur, Noctua fournit une lingette nettoyante permettant d’éliminer plus facilement les résidus d’ancienne pâte thermique lorsque le NH-D15 G2 chromax.black remplace un système de refroidissement existant.
Le nettoyage est ensuite finalisé à l’aide d’un chiffon sec non pelucheux, de type microfibre, afin d’obtenir une surface parfaitement propre avant l’application de la pâte thermique.

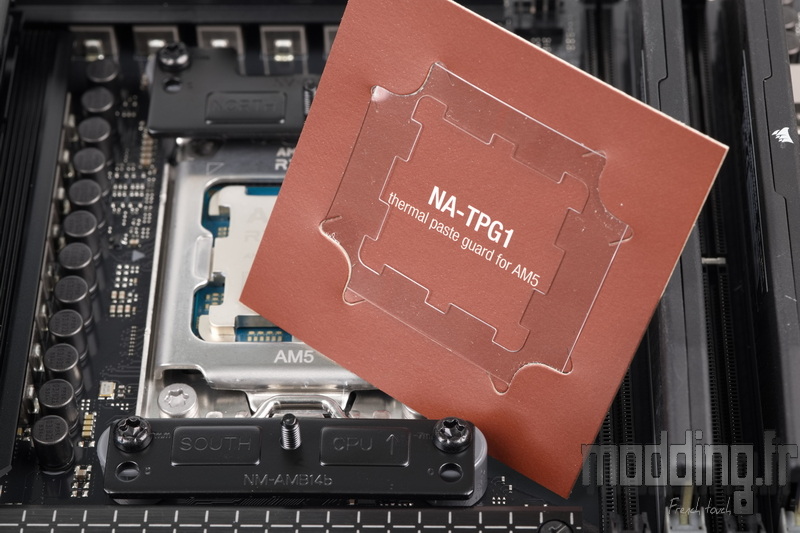

Noctua fournit également un accessoire supplémentaire destiné à être installé autour du processeur.
Il s’agit d’une fine plaque en plastique à positionner avec attention, en veillant à ce que les encoches correspondent parfaitement à la géométrie du CPU Ryzen.
Cet élément prend appui directement sur le socket et reste volontairement en retrait par rapport à la surface de l’IHS. Il empêche ainsi la pâte thermique de s’infiltrer entre l’IHS et le mécanisme de fixation du socket, garantissant une application plus propre et facilitant les démontages ultérieurs.

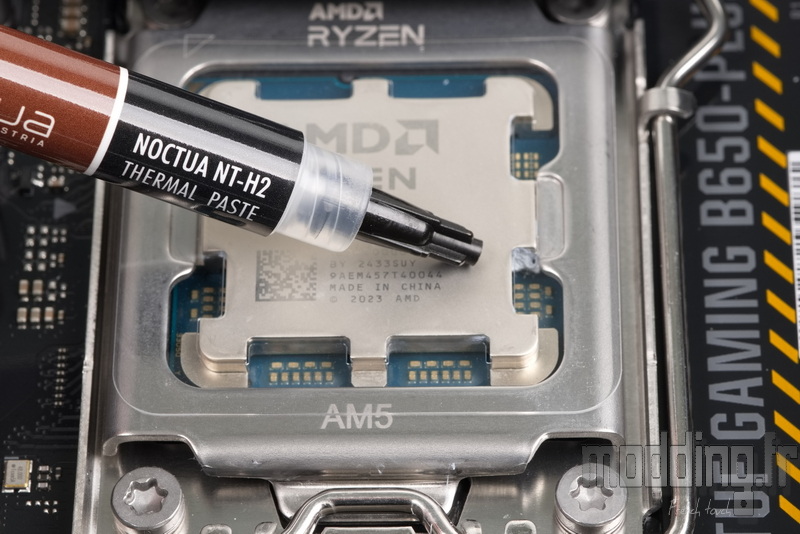

Nous appliquons ensuite la pâte thermique en utilisant la méthode de notre choix.

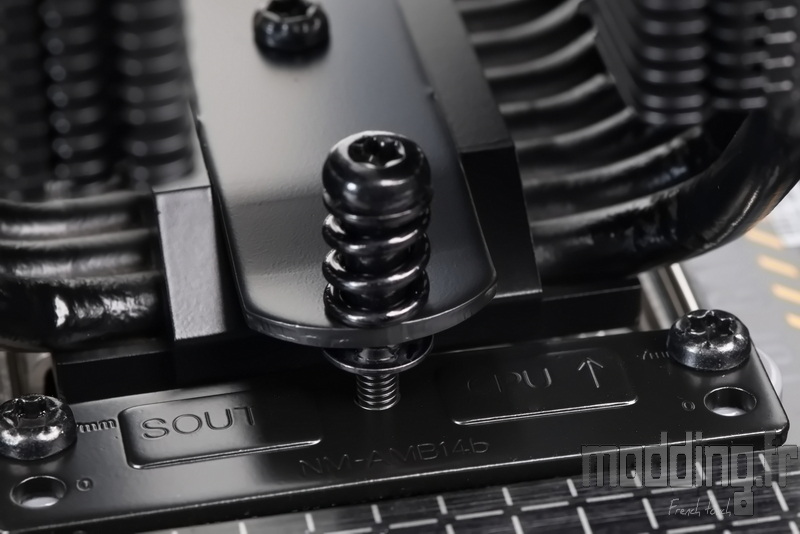

Nous positionnons ensuite le radiateur sur le processeur, en veillant à aligner correctement les vis montées sur ressort avec les tiges filetées des barres de fixation.
Afin d’éviter toute trace sur les ailettes, il est recommandé de manipuler le radiateur par ses bords, celles-ci — en particulier la dernière — ayant tendance à marquer facilement, comme c’est souvent le cas sur les modèles de la marque.
Il convient également de s’assurer que le radiateur est orienté correctement, avec la tour la plus étroite positionnée du côté des barrettes mémoire, afin d’optimiser la compatibilité.
À l’aide du tournevis Torx, nous engageons d’abord la première vis dans son pas de vis, puis procédons de la même manière avec la seconde.
Le serrage s’effectue ensuite de manière alternée, afin de garantir que la base du radiateur reste parfaitement parallèle au processeur.
Les vis sont enfin serrées jusqu’en butée, assurant une pression homogène et optimale sur l’IHS.
On constate que la tour du radiateur recouvre le premier slot mémoire de la carte mère et vient frôler le second, occupé par l’une de nos barrettes mémoire.
Les sept premières ailettes du NH-D15 G2 chromax.black sont volontairement tronquées afin de faciliter l’installation du radiateur sans interférer avec les barrettes mémoire, lesquelles affichent ici une hauteur de 35 mm.
Nous installons le ventilateur central de manière à ce qu’il ne dépasse pas l’extrémité des caloducs.

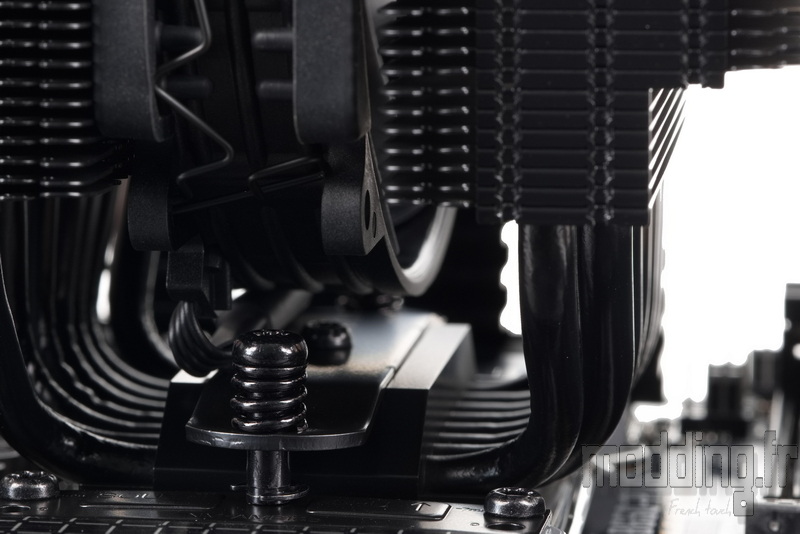

Son cadre arrondi permet au ventilateur de se glisser sous le niveau des vis de fixation montées sur ressort, ce qui ne serait pas possible avec un ventilateur doté d’un cadre carré plus classique, lequel viendrait buter directement contre ces vis.
La position du ventilateur externe s’ajuste en fonction de la hauteur des modules mémoire.
Il n’est donc pas problématique de le placer au contact direct des barrettes, le cadre couvrant de toute façon les autres emplacements mémoire.

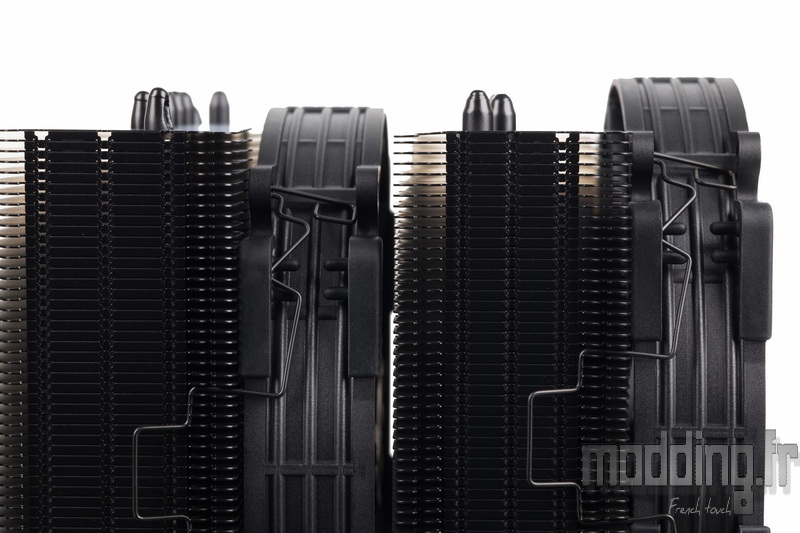

Avec une hauteur de 35 mm pour notre kit mémoire, le ventilateur externe dépasse légèrement l’extrémité des caloducs, ce qui n’impacte que très marginalement la hauteur totale du NH-D15 G2 chromax.black.
Noctua recommande toutefois l’utilisation de barrettes mémoire de 32 mm afin de conserver la hauteur nominale du ventirad à 168 mm.

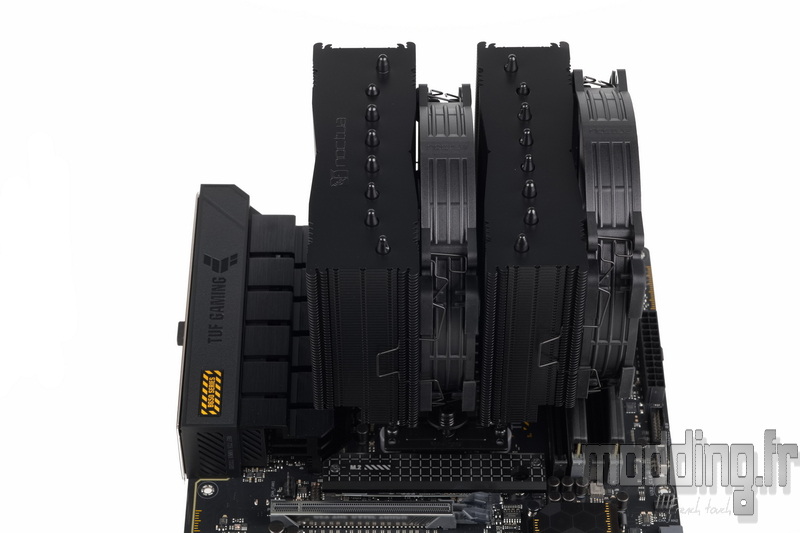

La conception asymétrique du radiateur permet de libérer davantage d’espace autour des slots PCIe, facilitant ainsi l’accès au système de fixation de la carte graphique.
Plus sobre dans sa livrée chromax.black, le NH-D15 G2 n’en reste pas moins un ventirad massif, dont la prestance s’impose immédiatement une fois installé.
Il ne reste plus qu’à connecter les deux ventilateurs à l’adaptateur en Y (NA-YC1), puis à raccorder cet ensemble à la prise CPU_FAN de la carte mère.
Si l’on souhaite réduire la vitesse maximale des ventilateurs — de 1500 tr/min à 1250 tr/min — il suffit d’insérer les adaptateurs L.N.A. (NA-RC16) entre les câbles des ventilateurs et l’adaptateur en Y.
