Les caractéristiques :
Le packaging chromax.black abandonne le fond brun foncé au profit d’un noir subtilement éclairé, laissant entrevoir le NH-D15 G2 chromax.black qui semble émerger de l’ombre, présenté sous un angle plongeant en trois-quarts particulièrement évocateur.
Le logo Noctua cède ici sa place à la mention “CHROMAX by Noctua”, tandis que le nom du ventirad vient se loger dans l’angle inférieur de la face avant.
Trois icônes, mettant en avant les principales caractéristiques du modèle, viennent compléter l’ensemble et parfaire une présentation à la fois sobre et résolument haut de gamme.
Le verso du packaging propose une nouvelle mise en scène du NH-D15 G2 chromax.black, exposé sur une estrade accueillant un descriptif complet du produit, intégralement rédigé en anglais.
L’un des flancs du packaging détaille les caractéristiques techniques du radiateur et des ventilateurs, tout en intégrant un tableau listant l’ensemble du contenu fourni.
L’autre face met en avant les principales caractéristiques du NH-D15 G2 chromax.black.
À l’ouverture, on découvre une première boîte en carton renfermant le bundle complet, avec l’ensemble du matériel nécessaire au montage du ventirad, quel que soit le socket utilisé.
Le NH-D15 G2 chromax.black est quant à lui soigneusement protégé par plusieurs couches de plaques en carton, emboîtées les unes dans les autres, assurant un maintien efficace durant le transport.

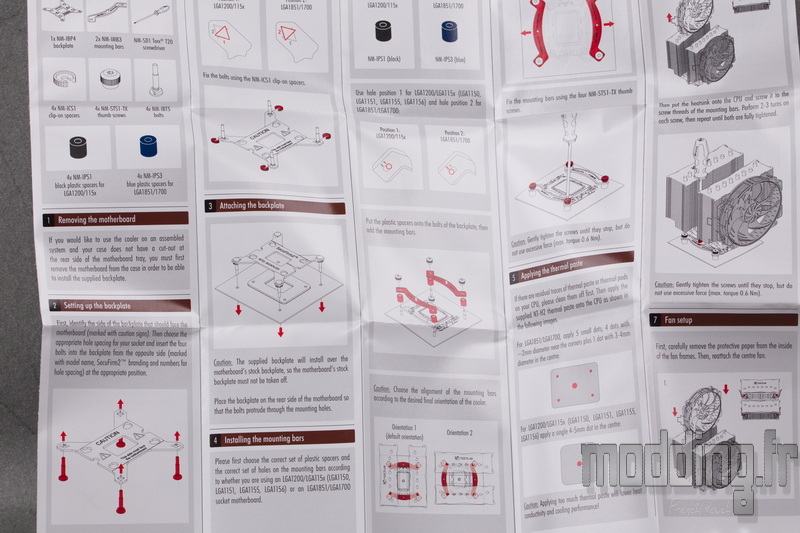

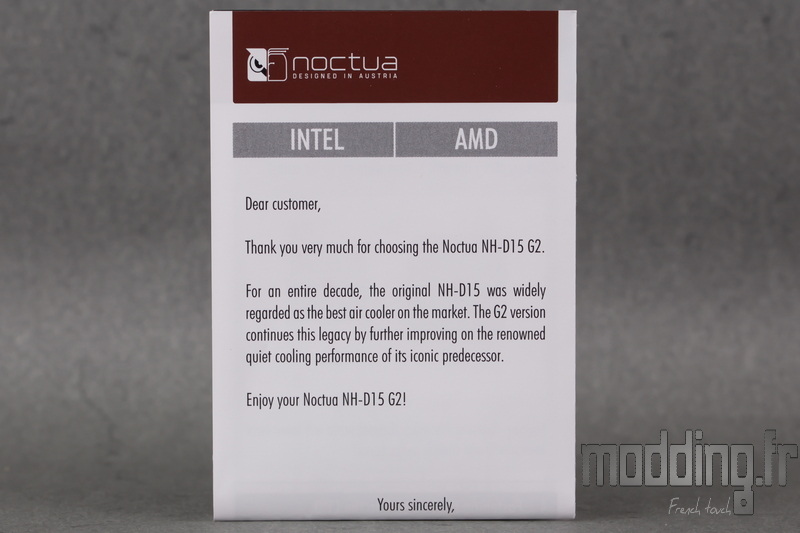

Noctua opte ici pour une approche plus rationnelle en passant de deux notices distinctes à une seule notice d’assemblage, couvrant indifféremment les plateformes Intel et AMD.
Ce guide prend la forme d’un dépliant combinant un inventaire des accessoires et des schémas précis détaillant l’ensemble des étapes de montage du ventirad.

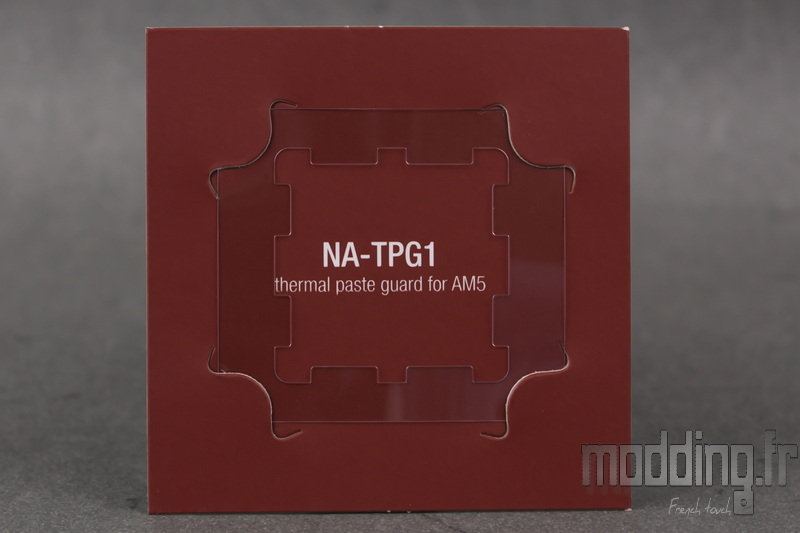

L’accessoire NA-TPG1, inclus par Noctua, prend la forme d’une petite plaque en plastique destinée à sécuriser la périphérie des processeurs AMD AM5.
Positionnée sur le CPU, elle limite la dispersion de la pâte thermique en empêchant son débordement sur les bords de l’IHS.

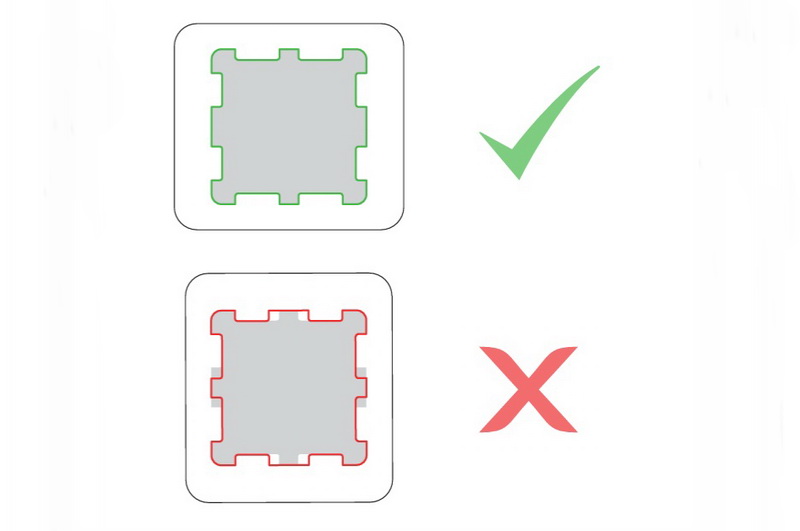

Il est essentiel de veiller à une installation correcte de cette barrière, en s’assurant que les encoches s’ajustent parfaitement à la périphérie du processeur afin de garantir son efficacité.
Le système de fixation demeure globalement identique à celui des derniers ventirads de la marque, à un détail près.

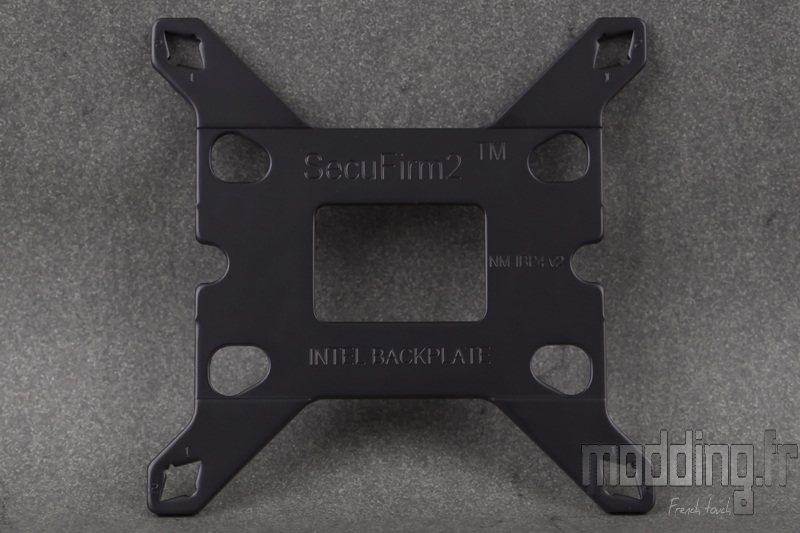

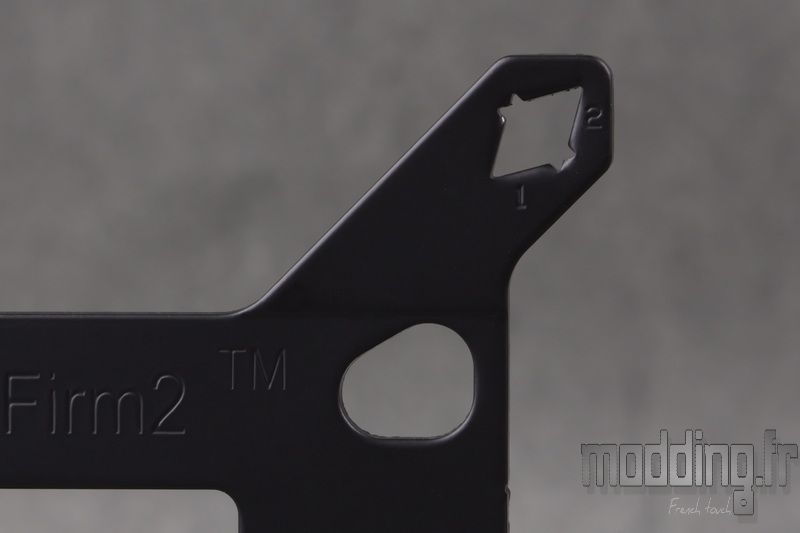

La backplate SecuFirm² en acier noir, spécialement conçue pour le montage du NH-D15 G2 chromax.black sur les sockets Intel, est toujours de la partie.
Chaque branche est dotée de deux ouvertures triangulaires, légèrement superposées et clairement identifiées, correspondant aux sockets suivants :
- 1 : socket 115x/1200.
- 2 : socket 1700.

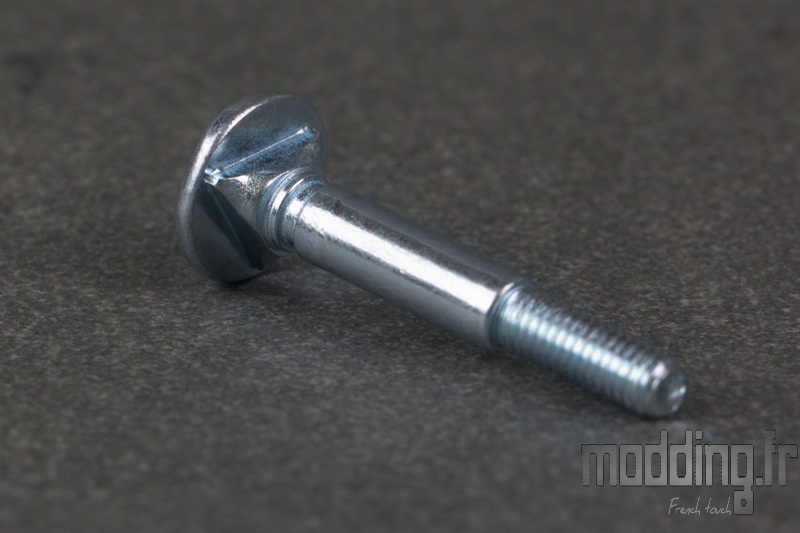

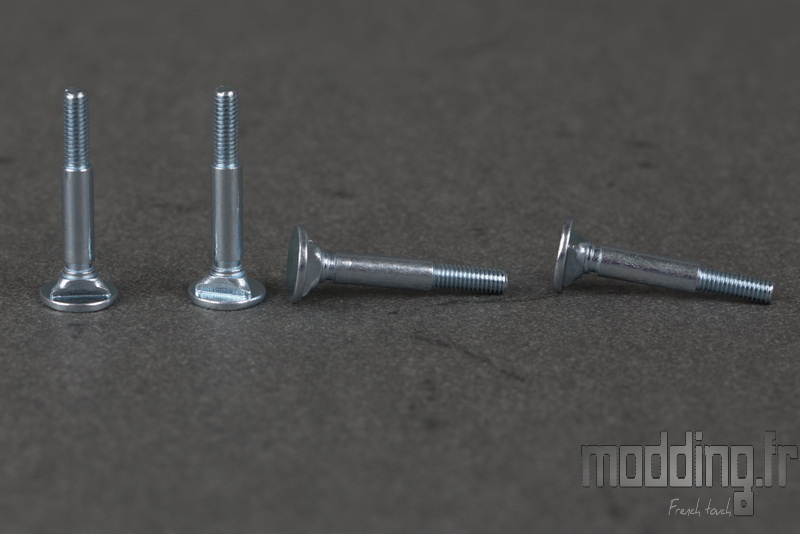

Les vis de fixation prennent appui sur les branches de la backplate, constituant le point de liaison entre celle-ci et le système de montage du ventirad.
On distingue à la base une forme triangulaire, accompagnée d’une petite encoche.
Ce triangle vient s’aligner avec l’orifice correspondant sur les branches de la backplate, garantissant un positionnement correct de l’ensemble.

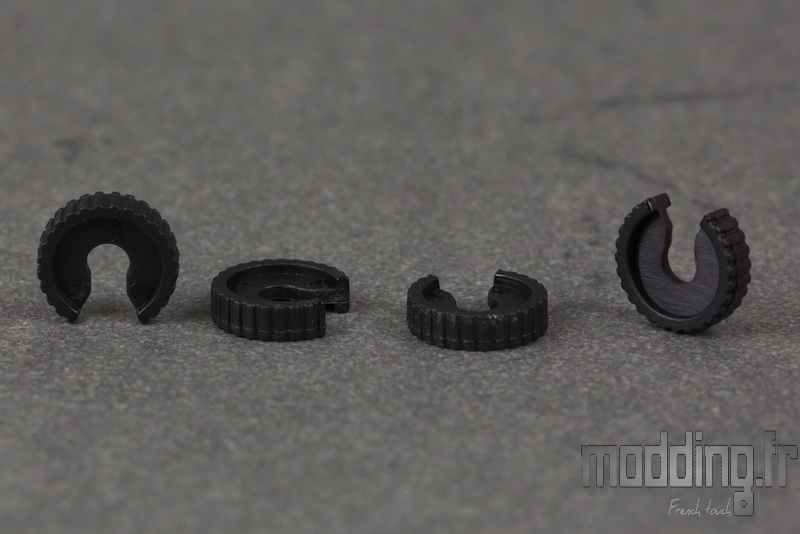

L’encoche permet l’insertion d’un clip en plastique, lequel vient maintenir la vis en position au niveau de ces orifices, évitant tout déplacement lors de la phase de montage.

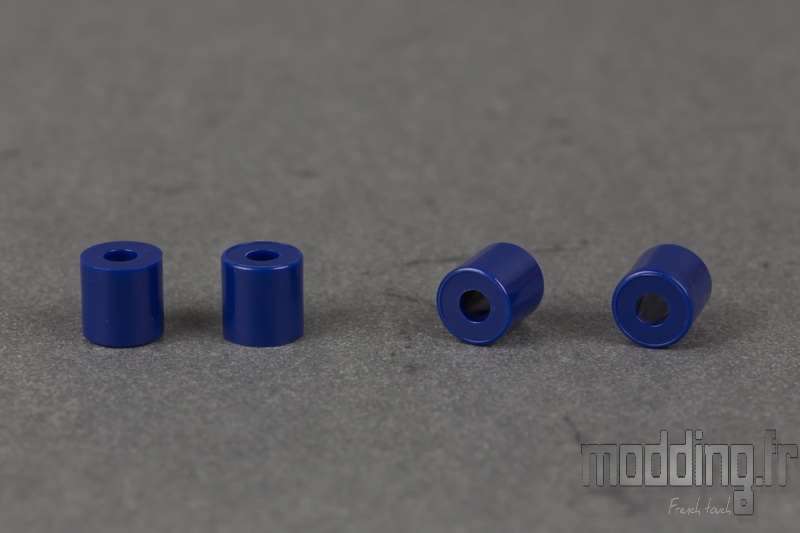

Pour l’installation sur le socket LGA 1700/1851, Noctua fournit un jeu d’entretoises en plastique bleu, spécifiquement dédié à cette plateforme.
Pourquoi la couleur bleue ?

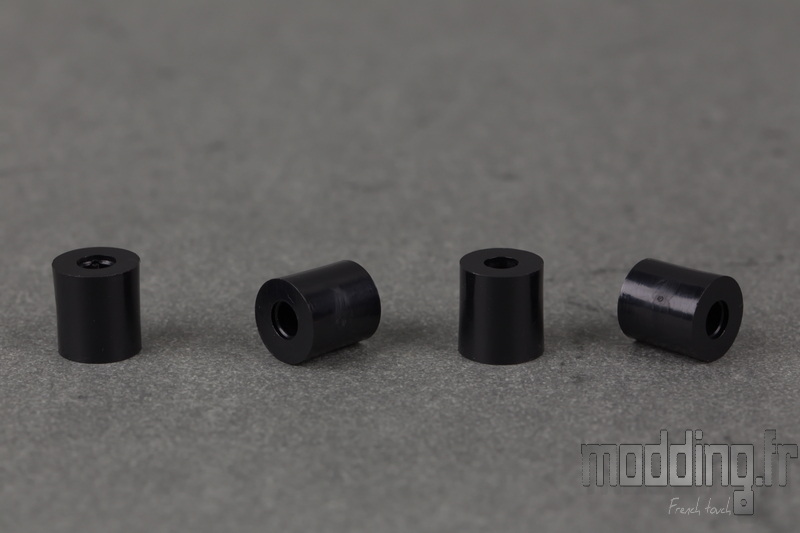

Tout simplement parce que les entretoises noires sont réservées aux sockets LGA 115x/1200, permettant ainsi une identification immédiate selon la plateforme utilisée.

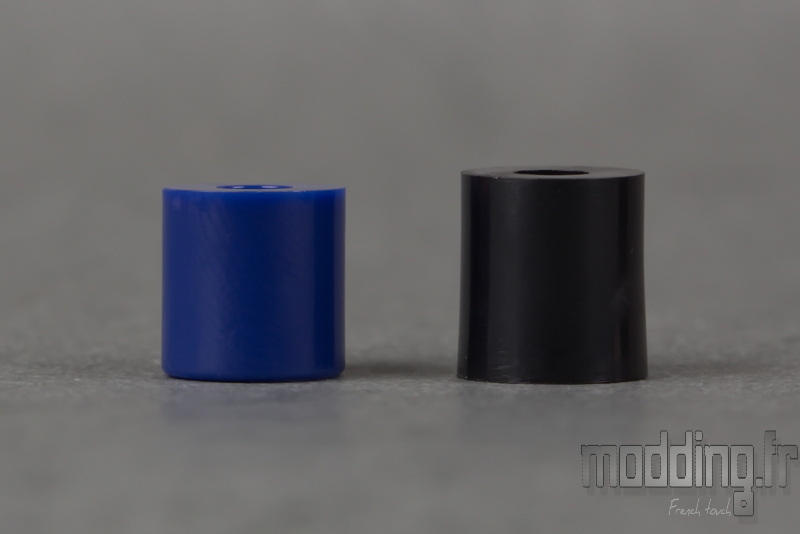

La différence entre ces deux types d’entretoises réside principalement dans leur hauteur.
Le socket LGA 1700/1851 présente en effet un entraxe différent, tandis que la distance séparant le bord supérieur de l’IHS du processeur et le PCB de la carte mère est également légèrement réduite, d’environ un millimètre.
Pour tenir compte de ces spécificités, Noctua fournit des entretoises bleues de 5,1 mm pour le LGA 1700/1851, tandis que les entretoises noires, destinées aux sockets LGA 115x/1200, mesurent 5,9 mm. Cette différence de hauteur permet d’assurer une pression de contact optimale entre la base du radiateur et le processeur.

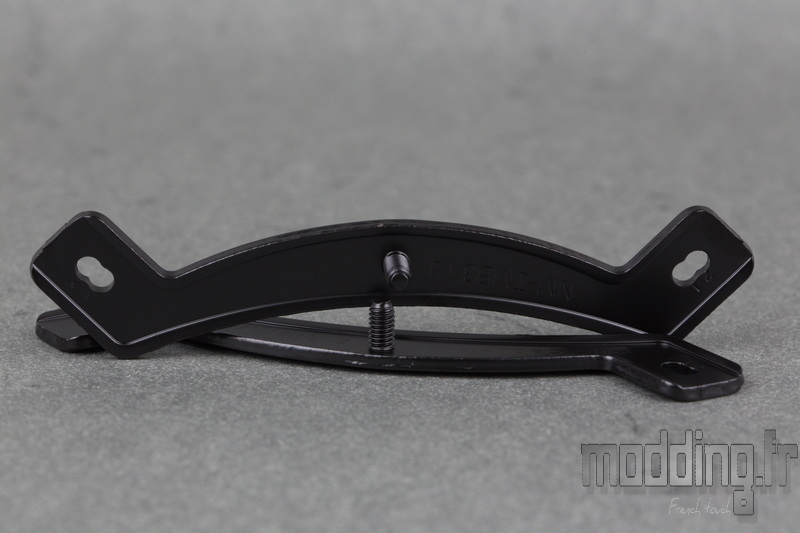

Les plaques de fixation NM-IMB3 v4 de couleur noire sont conçues pour s’adapter aux différents entraxes, assurant ainsi une compatibilité optimale avec les plateformes prises en charge.

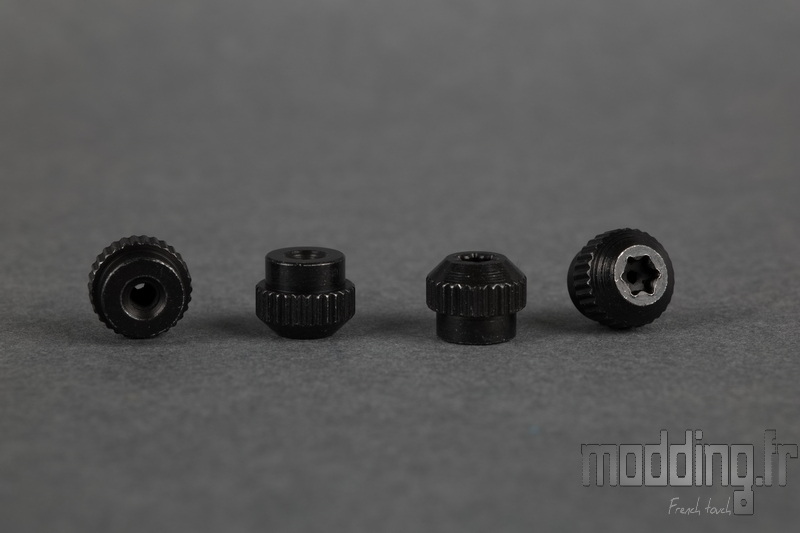

Un jeu de quatre écrous noirs assure l’assemblage des platines de fixation.
Ils peuvent être vissés à la main, mais disposent désormais d’une empreinte Torx, en lieu et place du cruciforme, permettant un serrage plus précis et maîtrisé à l’aide du tournevis fourni dans le bundle.

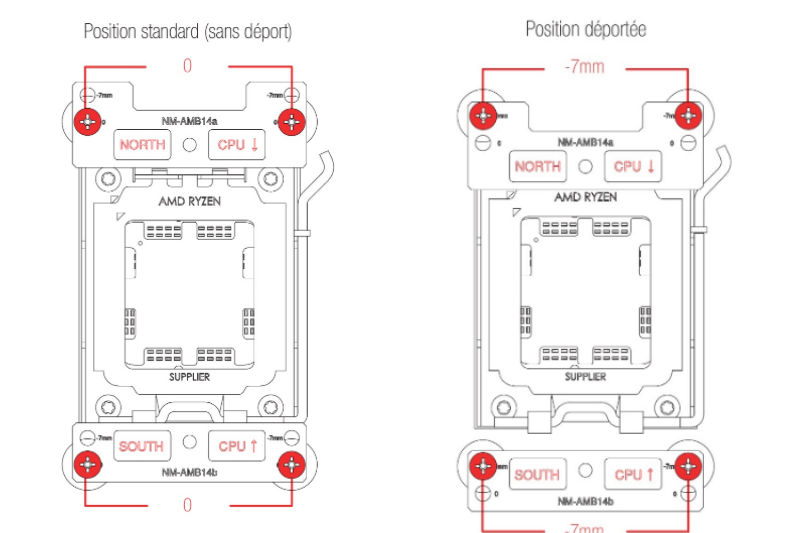

Les platines dédiées aux sockets AMD se distinguent par la présence de deux séries d’orifices, espacées de 7 mm, permettant d’ajuster précisément le positionnement du système de montage.
En autorisant un décalage de 7 mm vers la partie inférieure du socket, ce système optimise la pression de contact de la base du radiateur au-dessus des CCD(s), cœur thermique des processeurs Ryzen.
À la clé, une amélioration des performances thermiques pouvant atteindre 1 à 3 °C.

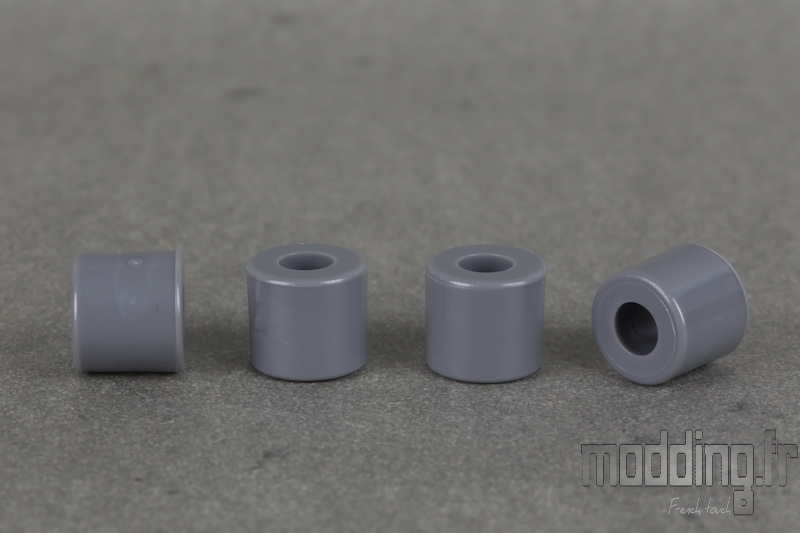

Noctua restreint la compatibilité AMD aux plateformes AM4 et AM5, ce qui se traduit par la présence d’un unique jeu d’entretoises, désormais de couleur grise, simplifiant l’identification lors du montage.

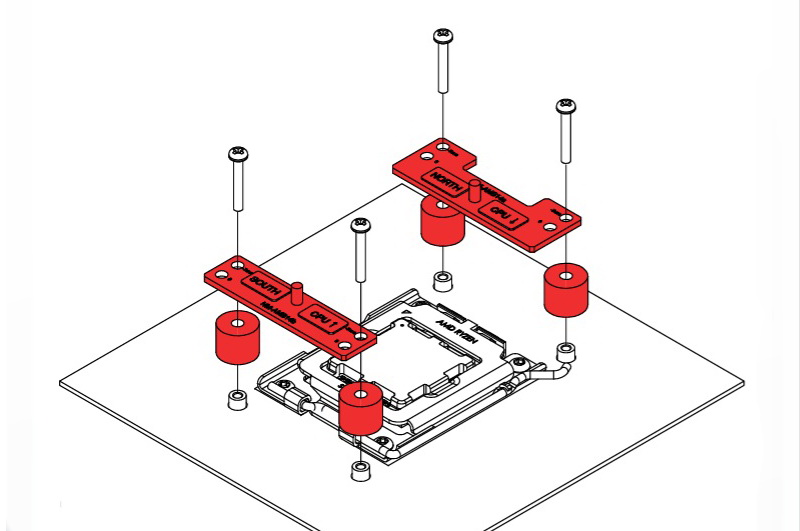

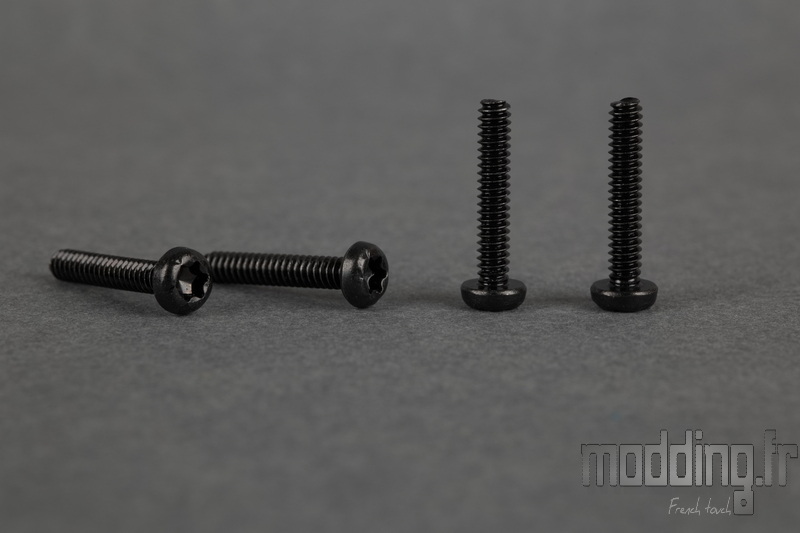

Quatre longues vis noires assurent la fixation des deux platines sur les filetages de la plaque arrière, spécifique aux sockets AMD.
On notera également que ces vis adoptent une empreinte Torx, offrant une meilleure prise et un serrage plus précis lors de l’installation.

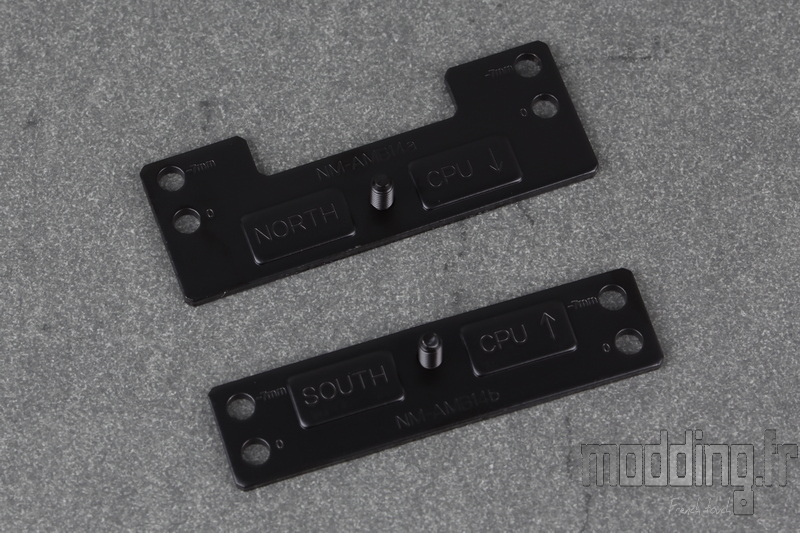

Lors de l’installation, il est impératif de respecter l’orientation des barres de fixation, en veillant à ce que la flèche “CPU” soit dirigée vers le socket, condition indispensable à un montage correct.
Il convient également de noter que la platine identifiée “North” doit être positionnée au-dessus du processeur, tandis que la platine “South” prend place en dessous.

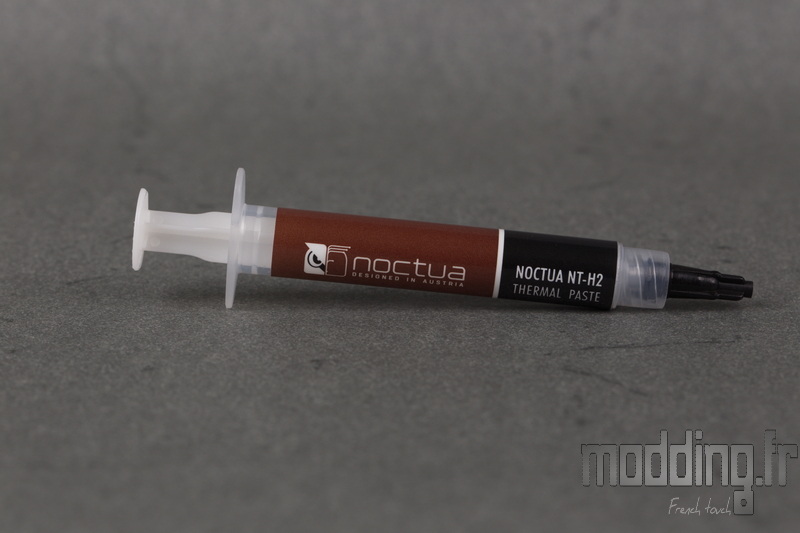

Le bundle inclut également la NT-H2, la dernière génération de pâte thermique développée par Noctua.

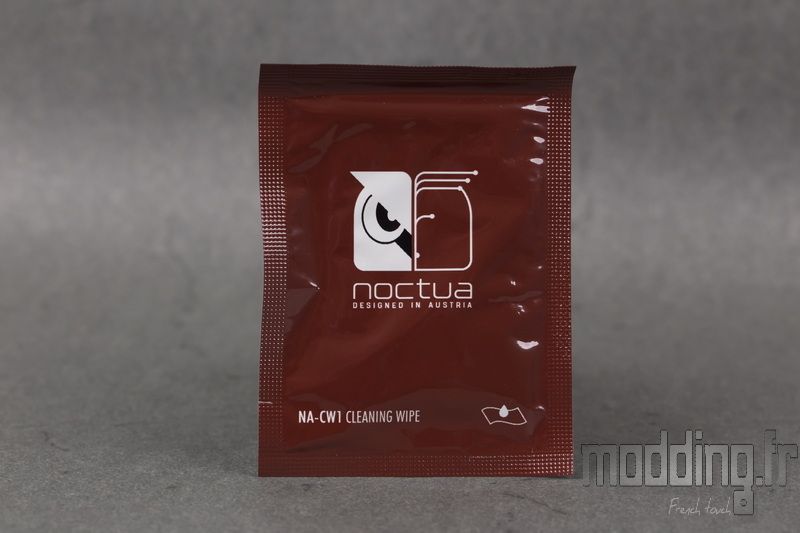

Un sachet contenant une petite lingette nettoyante est également fourni, permettant de s’assurer que l’IHS est parfaitement débarrassé de toute trace avant l’application de la pâte thermique.

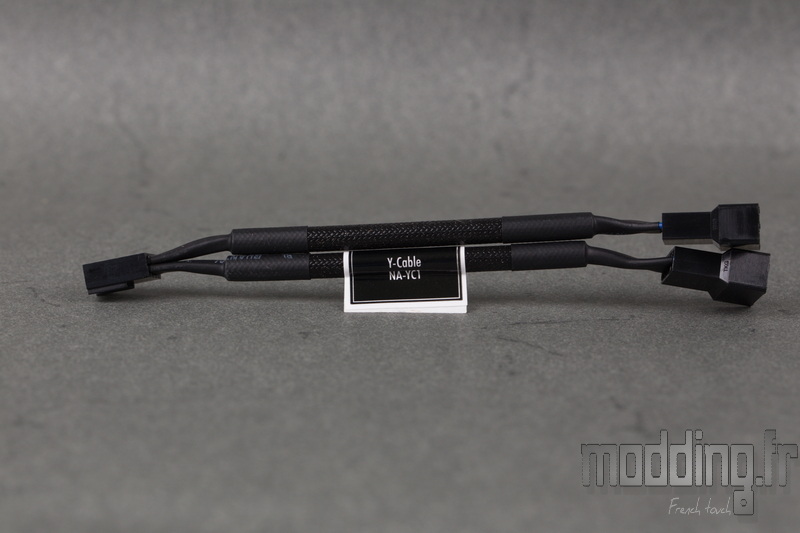

Côté câblage, un premier adaptateur en Y est inclus afin de raccorder les deux ventilateurs du NH-D15 G2 chromax.black à une unique prise CPU_FAN de la carte mère.

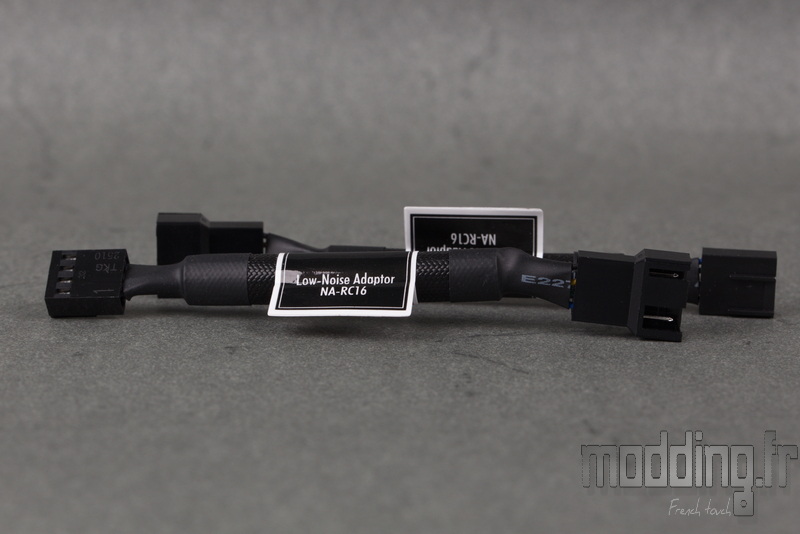

Deux adaptateurs L.N.A. (Low Noise Adapter) sont fournis afin de réduire la vitesse maximale des ventilateurs NF-A14x25r PWM, la faisant passer de 1500 tr/min à 1250 tr/min.
Cette limitation influe directement sur le débit d’air, la pression statique et, bien entendu, le niveau sonore, permettant d’orienter le fonctionnement du ventirad vers un profil plus discret.
Noctua n’a pas manqué d’inclure une petite plaque adhésive à son image, signature discrète mais fidèle à l’identité de la marque.

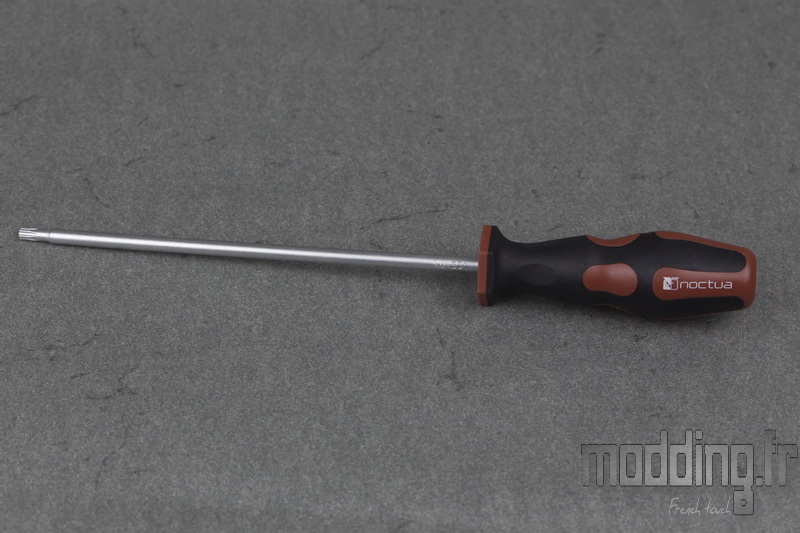

Le tournevis à empreinte Torx ne se limite plus à une simple tige métallique. Noctua livre ici un véritable outil, doté d’un manche travaillé mêlant le marron emblématique des ventilateurs au noir profond de la gamme chromax.black, et arborant fièrement le nom de la marque.
Les spécifications :
|
Ventirad NH-D15 G2 chromax.black
|
| Dimensions avec ventilateurs (H x L x P) |
168 x 150 x 152 mm |
| Dimensions sans ventilateur (H x L x P) |
168 x 150 x 127 mm |
| Poids à vide |
1180 g |
| Poids avec ventilateurs |
1525 g |
| Matériau |
Cuivre / Aluminium (plaqué Nickel) |
| NSRP |
228 |
| Compatibilité |
Intel LGA 1851 / 1700 / 1200 / 115X (1150-1155-1156)
AMD AM4 / AM5 |
|
Ventilateurs NF-A14x25r G2 PWM chromax.black
|
| Dimensions |
140 x 150 x 25 mm |
| Vitesse de rotation max. (+/- 10%) |
1500 tr/min |
| Vitesse de rotation LNA max. (+/- 10%) |
1250 tr/min |
| Débit d’air max. |
155.6 m3/h |
| Puissance consommée |
2.28 W |
|
Câble
|
| Connectique |
4 pins (PWM) |
| Longueur du câble |
200 mm |
| Gainage du câble |
Oui (noir) |
| Couleur du câble |
Noir |
|
|
| Type de roulement |
SSO2 |
| Durée de vie |
150 000 h |
|
|
| Garantie |
6 ans |
