[TEST] Ventirad Noctua NH-D12L

Le ventirad :

Le radiateur du NH-D12L est de type double tour. Les deux tours sont constituées de 40 ailettes traversées par des caloducs qui prennent la forme d’un “U”.
Il mesure 145 mm de hauteur pour 125 mm de largeur et accuse un poids de 700 g.
A titre de comparaison, le radiateur du NH-D15 mesure 160 mm de hauteur pour 150 mm de largeur.

Toutefois, contrairement à son grand frère, les tours n’affichent pas une profondeur identique.

La tour la plus épaisse mesure 50 mm de profondeur…

… Tandis que la seconde tour voit sa taille réduite d’une bonne quinzaine de millimètres (32 mm).
Une différence qui permet à Noctua de proposer un NH-D12L qui ne vient pas empiéter sur l’emplacement des barrettes mémoires.
La profondeur totale est de l’ordre de 113 mm.

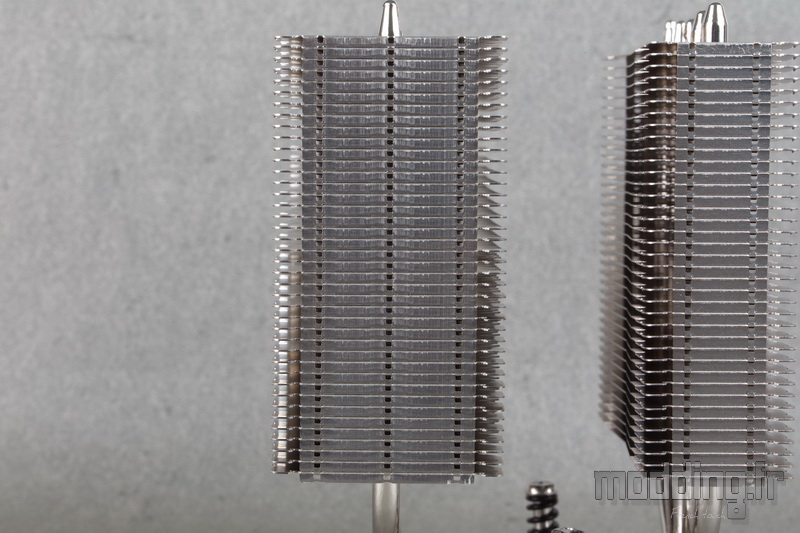

Sur les côtés du radiateur, l’extrémité de chaque ailette est repliée sur l’ailette inférieure, cloisonnant ainsi ledit radiateur sur ses côtés, ce qui permet de canaliser le flux d’air.
Dans les coins de ces ailettes, une encoche est créée afin de permettre à l’attache métallique du ventilateur de s’agripper sur chacune des faces des tours.

Comme on peut le voir sur cette vue de face, les branches des caloducs se répartissent sur toute la largeur du radiateur avec un écart de 22.5 mm entre chaque tube caloporteur.

Les deux faces de la tour la plus étroite adoptent un profil spécifique.
Chaque marque propose un style afin d’optimiser le flux d’air tout en tentant de diminuer le niveau sonore lié au souffle engendré par les pales du ventilateur.

La face externe de l’autre tour propose le même dessin.

Par contre, on note que sa face interne adopte une découpe en dents de scie.

Chaque ailette est en aluminium. Elles sont soudées aux différents caloducs qui les traversent.
Noctua met d’ailleurs en avant ce type de jonction dans le descriptif de ses ventirads. Généralement, les ailettes de dissipation sont fixées par pression sur les caloducs, mais en prenant en compte les écarts de dilatation thermique entre le cuivre (caloduc) et l’aluminium (ailette), cette jonction peut se fragiliser au fil du temps induisant une baisse de performance.
Avec le procédé de soudure, Noctua garantit une conduction thermique constante qui s’inscrit sur la durée.

La dernière ailette est frappée du nom de la marque pour la tour la plus épaisse…

… Et du logo pour la seconde.

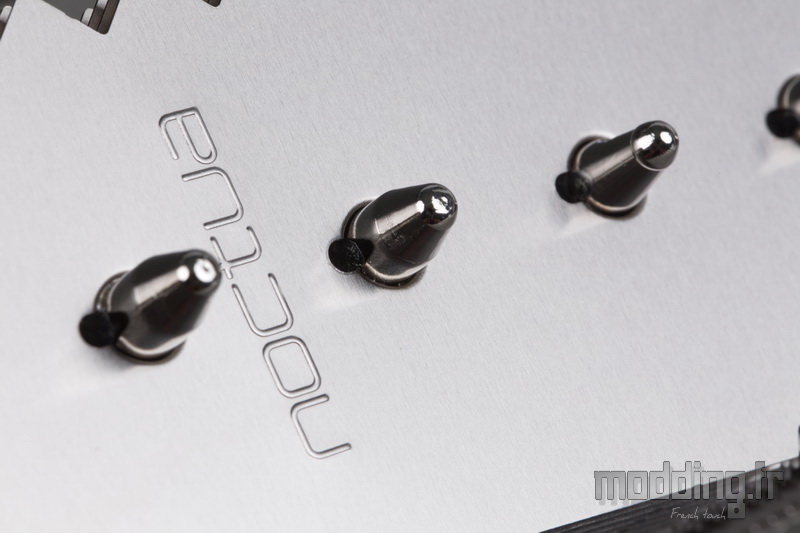

Comme à son habitude, Noctua n’est pas réellement partisan de maquiller l’extrémité de ses caloducs.

Nous ne sommes pas prêts de voir des capuchons venir dissimuler les cônes terminaux.

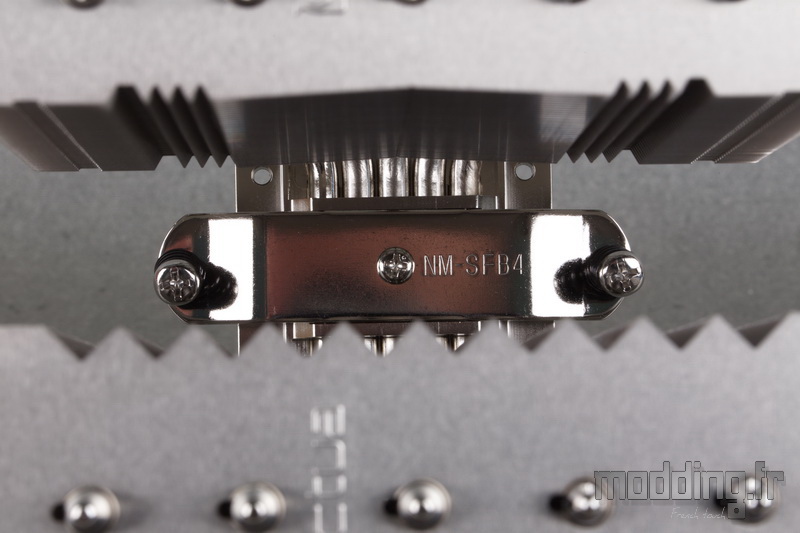

Entre les deux tours, nous apercevons la platine qui intègre les vis de fixation du radiateur.
On comprend l’utilité du tournevis présent dans le bundle.

La base du NH-D12L est en cuivre et bénéficie d’un traitement nickelé.

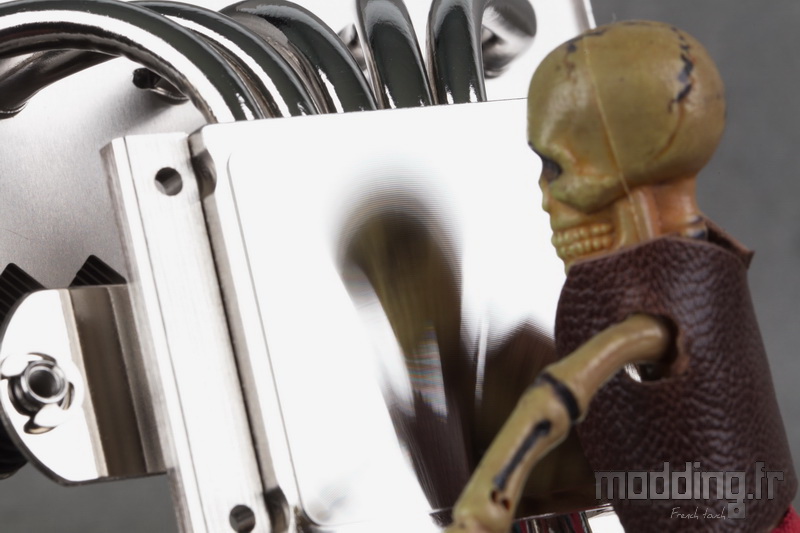

Xray se lamente du pauvre effet miroir.

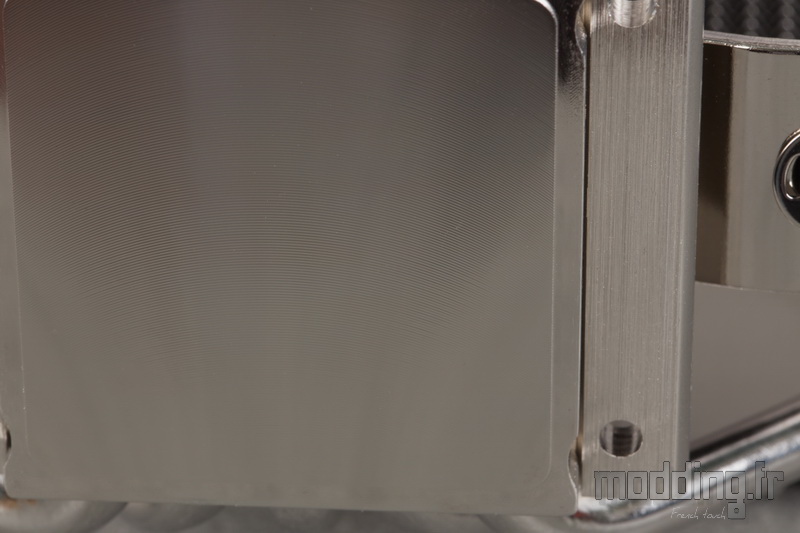

On peut noter la présence des traces d’usinage même si elles restent à peine perceptibles.
On retrouve ce même aspect sur les derniers ventirads de la marque.

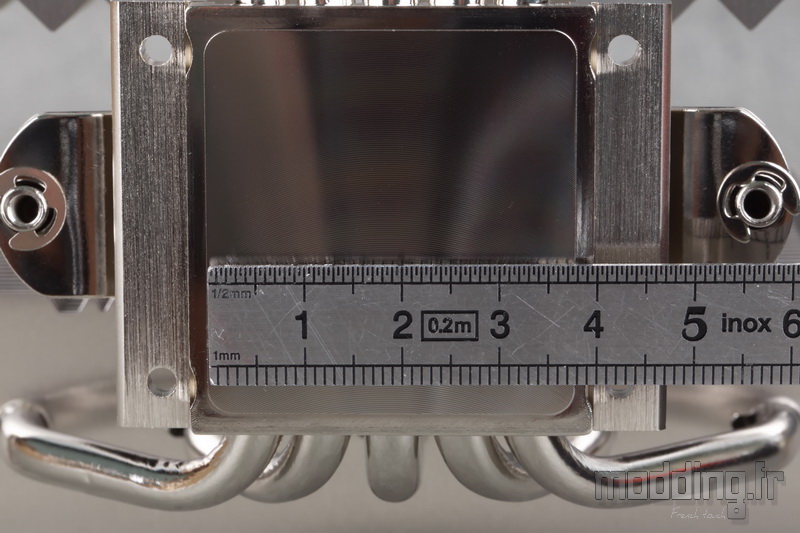

De forme carrée, la base mesure 38 mm de côté, soit une dizaine de millimètres de moins que la base du NH-U12A.
Pour rappel, un processeur Intel de 12e génération mesure 37.5 mm sur 45 mm.

Cela correspond aux dimensions de la base du NH-U12S.
Le NH-D12L reprend d’ailleurs le même nombre de caloducs avec 5 unités contre 7 pour le NH-U12A et 6 pour le NH-D15.

Chacun de ces caloducs est doté d’un diamètre de 6 mm.
Ils sont aussi en cuivre et tout comme la base, ils bénéficient d’un traitement nickelé.
Ils s’écartent les uns des autres avant de s’engouffrer dans la multitude d’ailettes composant chaque tour.

La partie supérieure de la base, prenant en sandwich les tubes caloporteurs, est en aluminium.
Comme nous l’avons vu plus haut, c’est sur cette partie que vient se fixer la platine assurant l’assemblage du radiateur sur le processeur.

A chacune des extrémités de cette platine nous avons une vis montée sur ressort. Ressort qui assure la pression adéquate de la base sur le processeur.
Un circlip les rend solidaires de cette platine tout en assurant leur rotation lors du serrage.

Nous mettons en place le ventilateur NF-A12x25r PWM.
L’attache métallique prend place dans le point de fixation positionné sur le bord opposé à celui en contact avec les ailettes.

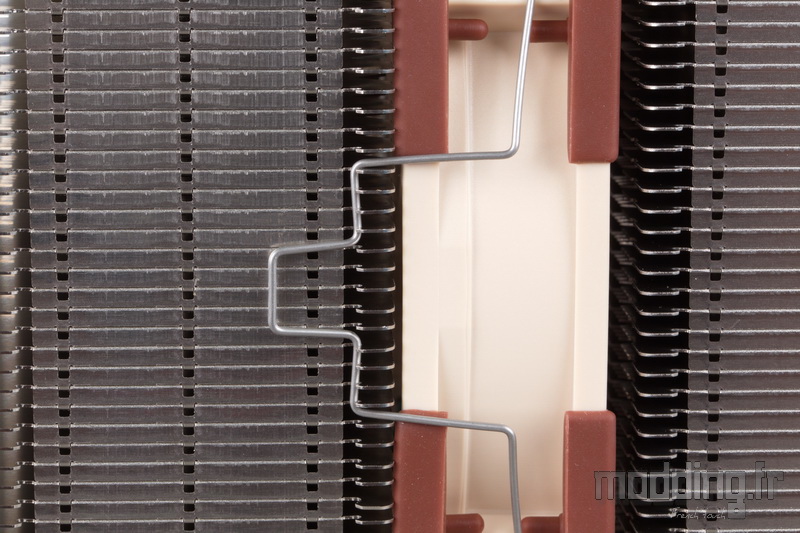

La partie centrale de l’attache vient se loger dans les encoches des ailettes.
Nous pouvons à loisir ajuster la hauteur du ventilateur par rapport au radiateur.

Toutefois, nous voulons positionner le NF-A12x25r PWM afin qu’il ne dépasse pas l’extrémité des caloducs.

Cela est possible grâce au design partiellement arrondi du cadre.

Une zone arrondie qui vient justement flirter avec les vis montées sur ressort de la platine de fixation.
Avec un NF-A12x25 classique, nous aurions été gênés par la présence de ces vis.

Il n’est pas non plus besoin que le cadre soit à leur contact pour que sa partie supérieure demeure sous “la ligne de flottaison” des caloducs.

Tout comme le NH-D15S, le NH-D12L n’embarque qu’un seul ventilateur.
La profondeur totale du ventirad n’est donc pas modifiée.
Néanmoins, le profil des ailettes permet d’installer un second ventilateur à l’avant ou à l’arrière du radiateur, d’ailleurs Noctua fournit un second jeu d’attaches métalliques dans le bundle.
