Le ventilateur :

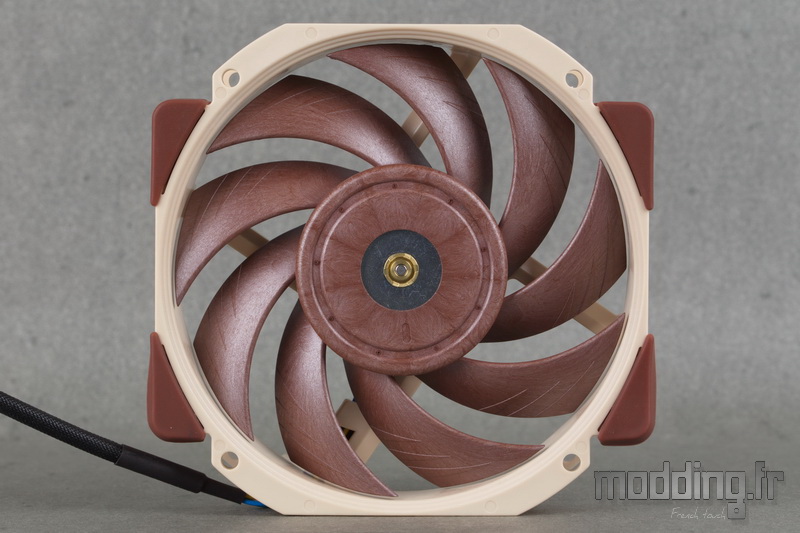

Le NH-D12L est associé à un ventilateur en 120 mm : NF-A12x25r.
Avec ce ventilateur, Noctua intègre les pales constituées de Sterrox du célèbre NF-A12x25 dans un cadre qui reprend le design de celui du NF-A15, le ventilateur en 140 mm qui équipe le NH-D15.
A l’arrière, on retrouve la pastille adhésive métallisée propre aux ventilateurs Noctua.
Elle contient le logo de la marque, le nom du ventilateur ainsi que sa version (PWM), la vitesse de rotation maximale portée à 2000 tr/min, sa puissance de 1.68 W et son intensité de 0.14 A.
Le nom du type de roulement est aussi précisé : SSO2, pour plus de précisions sur ce mécanisme, c’est par là.
Le SSO pour « Self Stabilising Oil-pressure » combine un roulement hydrodynamique à bain d’huile associé à un aimant additionnel qui a pour rôle l’autostabilisation de l’axe du rotor.
La version 2 utilise des coussinets en métal et grâce à une meilleure technique dans le domaine du moulage par injection, l’aimant est plus proche de l’axe du rotor. Celui-ci est donc soumis à une force magnétique plus importante, engendrant une meilleure stabilité et précision.
Du coup, nous avons un roulement plus fiable dans le temps.
NF-A traduit l’appartenance du ventilateur à cette série, s’ensuit le chiffre 12 pour le diamètre et x25 afin d’identifier son épaisseur de 25 mm.
Sur le bord du cadre, nous avons le logo de la marque qui est gravé à même la matière.
Nous retrouvons le renforcement de la partie centrale du moyeu par une cloche en acier qui se voit partiellement. Le support de l’axe est aussi renforcé par un élément en laiton.
Ces deux composantes garantissent une stabilité accrue du moyeu dans le temps, évitant toute apparition de vibrations au niveau de cette zone mécanique.
Sterrox, un nom dérivé du mot grec στερρός qui signifie ferme, solide, dur ou robuste, Noctua semble avoir un penchant pour la Grèce antique !
Les pales sont donc constituées de ce polymère à cristaux liquides (LCP entrant dans la composition du Kevlar) renforcé de fibres de verre. Cela procure une rigidité extrême et une bonne résistance thermique tout en assurant une excellente stabilité dimensionnelle.
Ainsi nous avons une grande réduction du phénomène de fluage (phénomène qui tend à légèrement augmenter le diamètre du ventilateur au fil du temps) et du coup Noctua peut se permettre de fortement diminuer la distance entre l’extrémité des pales et la bande interne du cadre jusqu’à atteindre 0.5 mm, là où les autres fabricants ont 1.5 mm au minimum.
Le but est de réduire les pertes de flux à ce niveau, ce qui optimise son rendement notamment lorsque le ventilateur est installé sur un ventirad ou un radiateur de Watercooling.
Nous retrouvons l’optimisation aérodynamique de la série NF-A, baptisée Flow Acceleration Channels, sous la forme de trois canalisateurs d’air.
Placés sur le bord de succion, ils permettent de réduire la séparation des flux créant une accélération de ce dernier tout en abaissant le niveau sonore en faisant disparaître le vortex créé par les turbulences.
Les optimisations aérodynamiques équipant le cadre sont aussi présentes.
On retrouve le système Stepped Inlet qui adopte la conception sous la forme de marches d’escalier.
Ce système ajoute une turbulence au flux entrant, permettant à ce flux de bien coller au cadre générant ainsi son renforcement.
De plus, l’impact sur le niveau sonore se traduit par une répartition du bruit sur une plus large bande de fréquence. Ce qui engendre une fonte du niveau sonore dans le bruit ambiant sans que l’oreille perçoive une note plus aiguë ou plus grave.
On le devine à peine, mais le système Inner Surface Microstructures est bel et bien présent, prenant la forme de petits conduits creusés à même la matière.
Mais en raison de la proximité plus prononcée des pales (0.5 mm), ces microstructures sont quasiment invisibles à l’œil.
La lettre “r” placée à la fin du nom du ventilateur traduit la forme arrondie du cadre.
Tout comme sur le NF-A15, les coins ne sont plus vraiment les coins du cadre.
Nous avons une forme hybride qui mêle un aspect arrondi tout en en conservant une zone plate.
Conformément au décalage de ces coins, les points de fixations se retrouvent aussi recentrés par rapport à un ventilateur en 120 mm classique.
L’écart est de 93 mm dans un axe et de 83 mm sur l’autre axe. Par conséquent, il ne peut pas être installé lorsque le système de fixation est prévu pour des ventilateurs 120 mm standards carrés (trous de fixation au format 105 x 105 mm).
Les silentblocs sont bien sûr présents et habillent ces pseudo-coins.
Comme nous ne sommes pas avec la gamme chromax.black, les deux couleurs fétiches de la marque sont à l’honneur.
Les silentblocs demeurent amovibles et l’on remarque au passage la présence d’un renfort structurel entre les deux faces du cadre.
Les branches de liaison du cadre sont rectilignes et dotées d’une goulotte.
Cependant, les fils d’alimentation ne profitent pas de cette goulotte et suivent donc l’une des branches disposant d’un appendice à mi-parcours pour les caler à distance des pales.

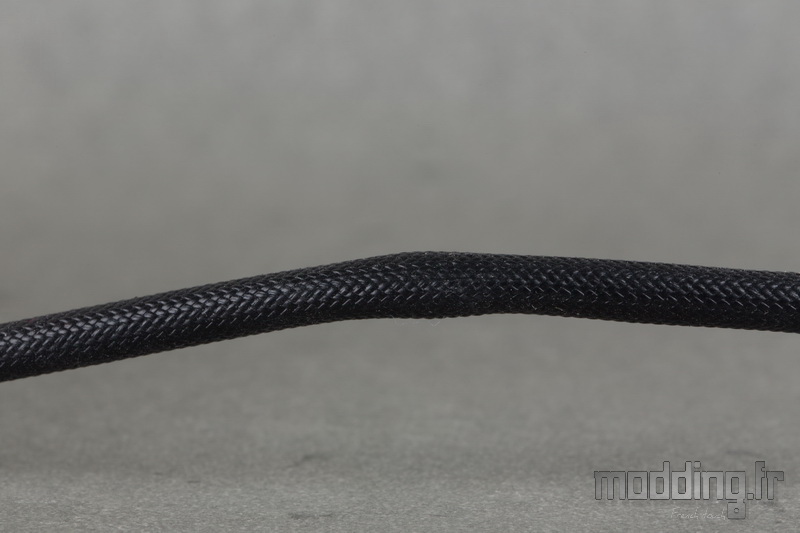

Les fils colorés émergent du cadre et plongent dans une gaine thermorétractable suivie d’une gaine tressée noire dont la densité du maillage fait que la couleur de ces fils ne se voit plus du tout.
Le câble mesure 200 mm et finit sa course dans une prise 4-pins traduisant la gestion PWM du ventilateur.
Cette version PWM s’associe au circuit électronique NE-FD1.
Le circuit intègre le SCD (Smooth Commutation Drive) qui garantit un fonctionnement plus silencieux et moins énergivore.
La plupart des gestions PWM génèrent des signaux carrés se traduisant par des à-coups, ce qui engendre le bruit “cliquetis” caractéristique de ces ventilateurs, notamment à basse vitesse.
Le SCD réduit la vitesse de balayage en sortie afin de donner une impulsion plus progressive, il en résulte une disparition des cliquetis.
Le NF-A12x25r bénéficie de la seconde version du SCD qui améliore encore plus la souplesse de passage d’un bobinage à l’autre du stator.
Tout comme le NF-A12x25 PWM, notre version “r” est dotée d’une plage de rotation s’étalant de 450 tr/min à 2000 tr/min (marge de +/- 10 %). Il dispose aussi d’un adaptateur LNA qui vient alors plafonner la vitesse maximale à 1700 tr/min.
Les 2000 tr/min engendrent un débit d’air de 102.1 m3/h (soit 60,1 CFM) et une pression statique de 2.34 mmH2O.
Au besoin, nous pouvons même arrêter le mouvement des pales en réglant la gestion PWM à 0 %.
Le NF-A12x25r est aussi vendu dans une version boite (29.90 euros).
Le bundle est très complet :
- Adaptateur LNA (Low Noise Adaptator) NA-RC14
- Câble en Y NA-YC1 constitué de deux prises 4-pins
- Câble-rallonge de 300 mm NA-EC1
- 4x attaches anti-vibration NA-AV2
- Vis de fixation pour ventilateurs
Nous rappelons que ce type de ventilateur dispose de points de fixation spécifiques dont l’entraxe (83 x 93 mm) ne correspond pas à l’entraxe d’un ventilateur en 120 mm classique (105 x 105 mm).
Il ne peut être installé qu’avec des attaches métalliques respectant la position de ces points de fixation comme celles présentes dans le bundle du NH-D12L.
Nous avons reçu un exemplaire du NF-A12x25r ce qui va nous permettre de tester le ventirad dans une configuration Push/Pull. On profite de la présence du câble en Y pour brancher les deux ventilateurs sur la prise CPU_Fan de notre carte mère.
