Les tests :
Config de test :
Niveau sonore
Le niveau sonore est mesuré à l’aide d’un sonomètre fixé sur un trépied, placé à 25 cm de la ventilation, le flux d’air étant dirigé à l’opposé de l’appareil.
La ventilation est connectée sur le connecteur CPU_Fan de la carte mère.
La variation de la vitesse de rotation des ventilateurs est effectuée via le BIOS de la carte mère, à l’aide de l’application Hardware Monitor, et quatre paliers de fonctionnement sont appliqués : 25 %, 50 %, 75 % et 100 %.
Cette même application permet également de relever la vitesse de rotation réelle des ventilateurs, exprimée en tr/min.
Notre carte graphique dispose d’un mode de ventilation hybride, entraînant l’arrêt complet des ventilateurs au repos ; elle n’émet donc aucune nuisance sonore durant ce test.
Le niveau sonore ambiant de la pièce est mesuré à 30 dB(A), une valeur obtenue dans des conditions calmes et stables — en soirée, à la campagne, sans aucune source de bruit extérieure.
Vitesse de rotation

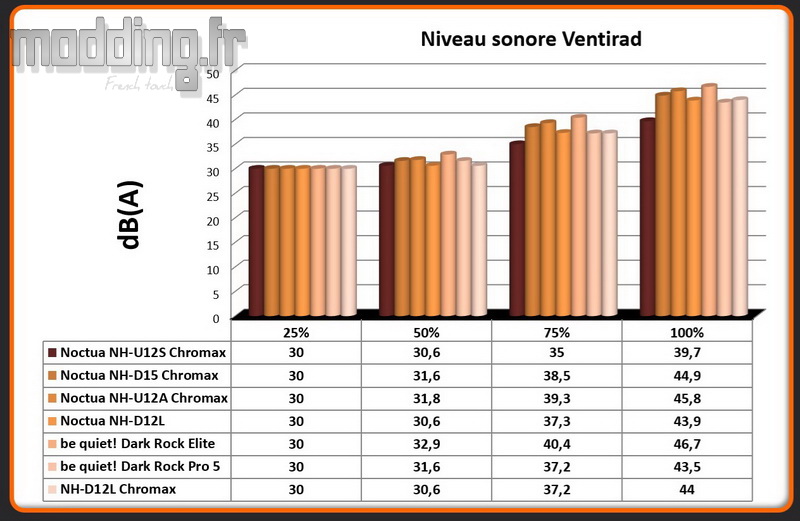

Niveau sonore
Le NF-A12x25r se cale sur la vitesse du NF-A12x25 classique avec une marge de 10 % comme Noctua le mentionne dans les spécifications.
Le NH-D12L chromax.black demeure audible lorsque sa ventilation tourne à plein régime.
En comparant les relevés avec ceux du NH-U12A chromax.black, on constate que le NH-D12L chromax.black s’avère plus discret, mais rappelons que le NH-U12A est équipé de deux ventilateurs.
Bénéficiant d’une large plage PWM (450 à 2000 tr/min), nous pouvons allègrement rendre le NH-D12L chromax.black plus discret et même l’inviter dans le monde du silence, et ce dès les 1400 tr/min.
Température
La température ambiante de la pièce est mesurée à l’aide d’un thermomètre digital équipé de deux sondes thermocouples.
Les pics de température de chaque cœur “Performance” du Core i5-12600KF sont relevés à l’aide du logiciel HWiNFO64.
Afin d’évaluer exclusivement les performances des ventirads testés, la pâte thermique d’origine n’est pas utilisée ; elle est remplacée par de la Noctua NT-H2, garantissant une application homogène et une conductivité thermique constante d’un test à l’autre.
La carte mère est fixée verticalement sur un support de type Open Case Frame.
Le ventirad est installé pour que le flux d’air se dirige de l’avant vers l’arrière de la carte mère.
La vitesse des ventilateurs est réglée à 50 % puis 100 % PWM.
Le processeur est testé dans deux états :
- à sa fréquence d’origine,
- puis overclocké à 5 GHz sur les cœurs “Performance” et 4 GHz sur les cœurs “Efficience”, avec un Vcore fixé à 1,25 V (valeur BIOS).
Trois configurations de test sont réalisées :
- OCCT CPU @ Stock
- OCCT CPU @ 38 dB(A)
- OCCT CPU @ 5 GHz
Le test OCCT CPU @ 38 dB(A) (processeur à fréquence d’origine) est effectué en ajustant la vitesse des ventilateurs de manière à obtenir un niveau sonore constant de 38 dB(A), mesuré à 25 cm de la ventilation à l’aide d’un sonomètre.
Ce test permet de comparer les performances thermiques à niveau sonore équivalent entre les différents modèles.
En fixant une contrainte acoustique identique de 38 dB(A), il devient possible d’évaluer l’efficacité réelle de chaque système de refroidissement, c’est-à-dire sa capacité à dissiper la chaleur sans générer de bruit excessif.
Cette approche met en évidence les solutions les plus équilibrées du point de vue du rapport bruit/refroidissement, indépendamment de leur vitesse maximale de ventilation.
Les résultats obtenus sont comparés à ceux d’autres AIO testés selon le même protocole, ainsi qu’à notre AIO équipant notre configuration de test, le be quiet! Silent Loop 2 (240).
L’objectif est d’assurer une reproductibilité maximale et des conditions identiques pour chaque essai.
La température ambiante, susceptible de varier légèrement d’un jour à l’autre, est prise en compte dans l’analyse des résultats. Les valeurs sont exprimées en delta, obtenu en soustrayant la température ambiante à la température moyenne du processeur.
Cette dernière correspond à la moyenne des températures maximales relevées sur les six cœurs “Performance” lors de la session OCCT.
Enfin, si la valeur delta est égale à 0, cela signifie qu’au moins un des six cœurs “Performance” a atteint le seuil critique de 100 °C durant le test.
Température sous OCCT CPU

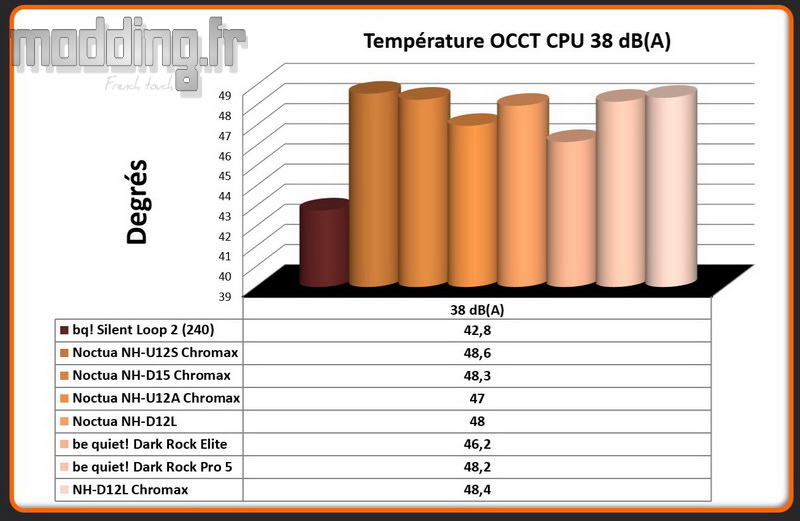

Température sous OCCT CPU @ 38 dB(A)

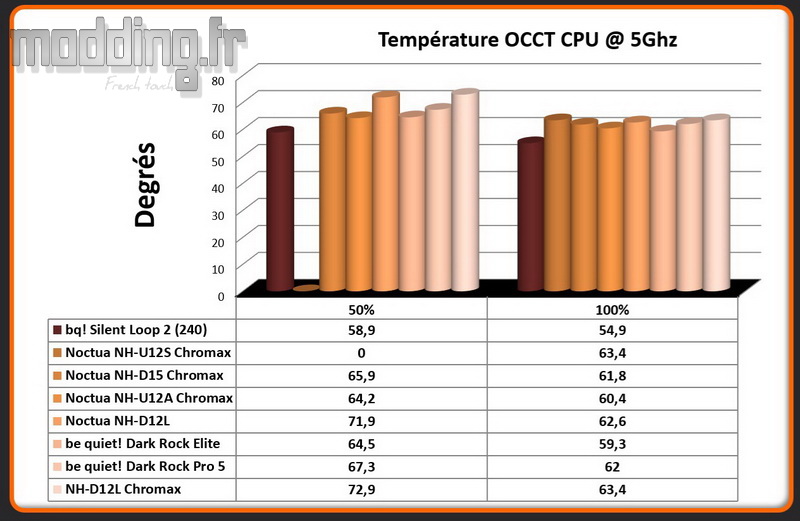

Température sous OCCT CPU @ 5 GHz
Le NH-D12L chromax.black se révèle efficace lorsque la ventilation tourne à plein régime.
C’est lorsque nous réduisons la vitesse de son ventilateur que le ventirad se fait distancer, mais rappelons que notre ventirad n’embarque qu’un seul ventilateur.
Tout comme entre le NH-U12A chromax.black et le NH-U12A (classique), on note une légère différence de température entre les deux versions du NH-D12L en faveur de la version classique.
Il faut choisir entre design et pure efficacité, mais bon, la perte demeure bien minime.
