Le montage : Socket 1700
Dans le cadre d’un montage sur socket Intel 1700, nous utilisons la backplate spécifique.
Comme on peut le constater, chacune des branches est dotée de deux ouvertures triangulaires qui se chevauchent légèrement et numérotées comme suit :
- 1 : socket 115x/1200.
- 2 : socket 1700.
.
Cette forme triangulaire correspond à celle que l’on aperçoit à la base des vis de fixation.
Cela évite à la vis de tourner dans le vide lors du serrage des écrous.
On positionne chaque vis dans l’orifice correspondant à l’entraxe de notre socket 1700 (numéro 2).
On cale bien la vis de manière à bien encastrer sa base triangulaire.
A noter que la plaque arrière a une face spécifique qui doit être positionnée contre le PCB de la carte mère.
On veille à installer les vis en conséquence.
Chaque vis présente une gorge.
Pour qu’elles tiennent bien en place au sein de la backplate, nous utilisons les rondelles en plastique qui se logent en force au niveau de cette gorge.

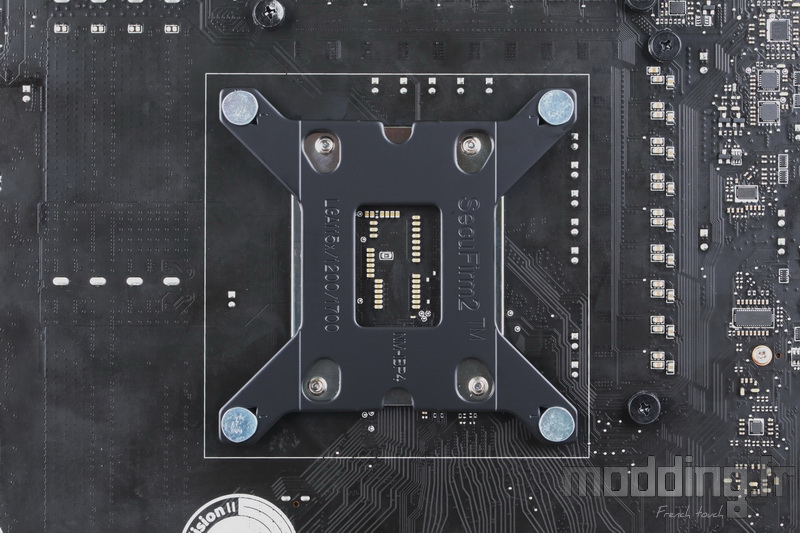

La plaque étant maintenant prête, nous la positionnons à l’arrière du socket.
Les rondelles en plastique protègent aussi le PCB (de la carte mère) du contact de la structure en acier de la backplate.
Par ailleurs, leur épaisseur équivaut à celle de la plaque arrière du socket.
La tige filetée des vis passe au travers du PCB par les trous situés autour du socket.
On insère les entretoises en plastique bleu spécifiques au socket 1700, et non celles en noir qui sont destinées au socket 115x/1200.
On place ensuite les pattes de fixation de manière à ce que la tige filetée des vis passe au travers de l’orifice n°2.
On visse les écrous manuellement, dans un premier temps, pour éventuellement terminer par un dernier serrage avec le tournevis cruciforme (fourni dans le bundle) sans pour autant forcer.
En principe, la pointe du tournevis se voit éjectée du boulon lorsque l’extrémité de la vis arrive à ce niveau, ce qui traduit un serrage optimal.
La partie convexe de chaque patte de fixation doit être orientée vers l’extérieur, et la tige filetée, située au centre de la platine, vers nous.
Dans cette configuration, le flux d’air se fera dans un plan horizontal.
On peut modifier la position des pattes d’un quart de tour, pour avoir le flux d’air dans le sens vertical. Cependant, cela implique généralement que la ventilation du NH-D12L chromax.black puise l’air stagnant à proximité de la carte graphique et donc un air chauffé par cette dernière.
De plus, la totale compatibilité avec les barrettes mémoires n’est plus assurée.
On met en place la pâte thermique.
On vous laisse le choix de la méthode : grain de riz qui se fait éclater par la pression du bloc ou étalement au préalable de la pâte sur le CPU.
Noctua préconise de placer la pâte thermique comme sur le schéma ci-dessous.
Sinon, on applique la seconde méthode qui consiste à tartiner la totalité de l’IHS.

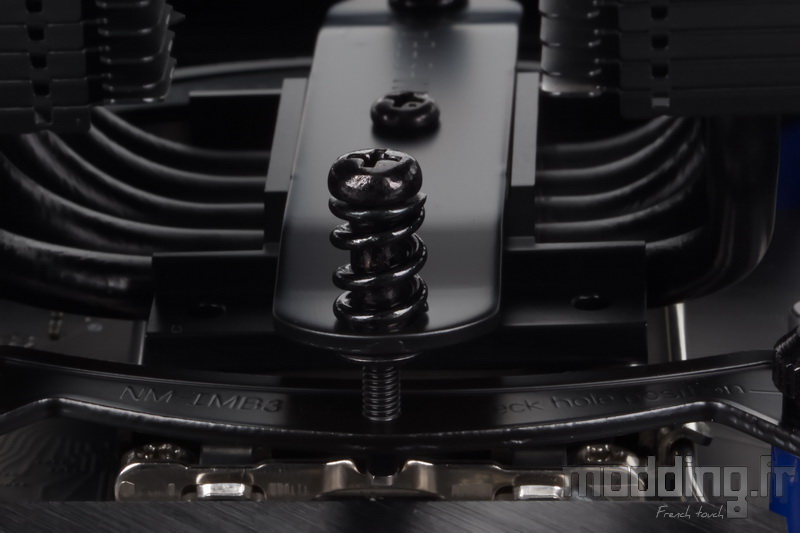

On installe le radiateur sur le processeur de manière à bien faire coïncider les vis montées sur ressort au niveau des petites tiges filetées présentes sur les barres de fixation.
On veille à bien orienter le radiateur de telle manière que la tour la plus étroite soit positionnée à proximité des barrettes mémoires.
Avec le tournevis fourni dans le bundle, on agrippe le premier tour du pas de vis et une fois accroché on passe sur l’autre vis.
Ensuite, on visse alternativement de façon à garder la base du radiateur bien parallèle au processeur.
On visse ainsi jusqu’à la butée.
Conformément à l’épaisseur réduite de l’une des deux tours du radiateur, le NH-D12L chromax.black se positionne bien à distance du premier port mémoire assurant une compatibilité totale avec les barrettes mémoires.
Les premières ailettes de la seconde tour restent aussi distance des dissipateurs de notre carte mère (clairance de 45 mm).
Ce n’est pas le ventilateur qui change la donne, car il s’installe entre les deux tours.
Tout juste distinguons-nous les entretoises en plastique bleu…
La tour étroite positionnée du côté de ces barrettes, les logos sont orientés dans le bon sens.
Le NH-D12L chromax.black, plus petit que son grand frère le NH-D15S, s’avère donc moins imposant, se fondant même dans la masse pour peu que la carte mère soit habillée de dissipateurs aussi sombres que le ventirad.
Il ne nous reste plus qu’à connecter la prise du ventilateur sur la prise CPU_Fan de notre carte mère.
