Le montage : Socket 115x
La backplate du Gammaxx GT comporte donc deux faces et en fonction du Socket, nous utiliserons l’une ou l’autre.

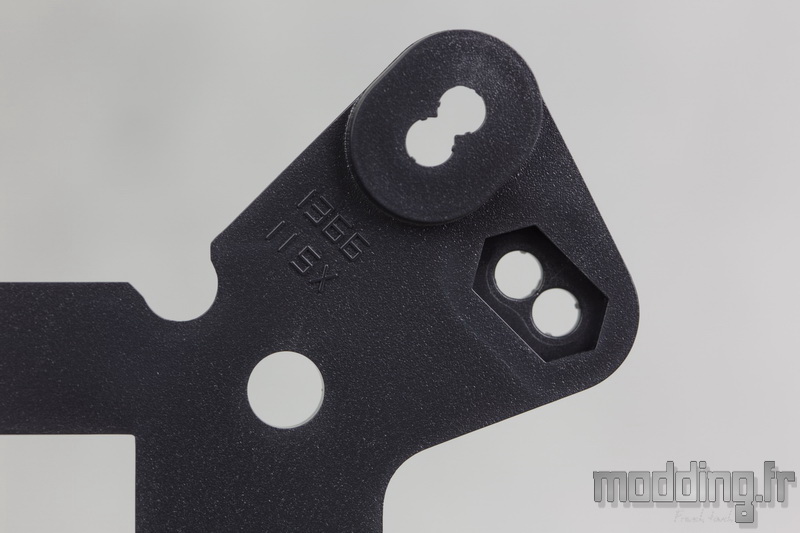

On repère le trou qui correspond à notre Socket 115x, le plus interne …
…. Et on insère le boulon à tête hexagonale.
Nous répétons l’opération pour les trois autres.

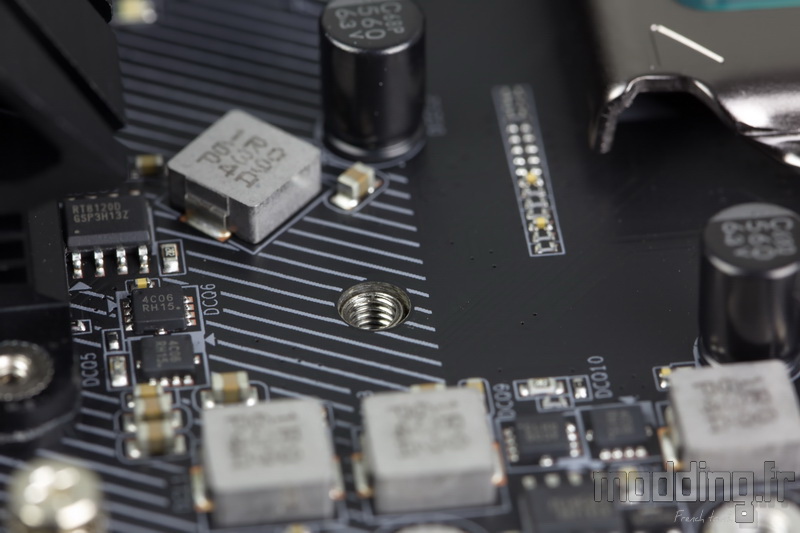

Le pas de vis ne sort que très légèrement de la structure plastique de la backplate…

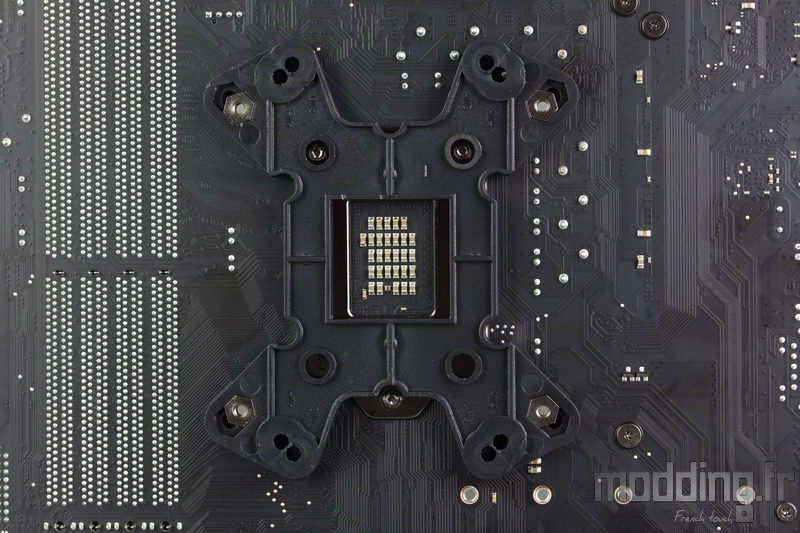

… Juste assez pour caler cette dernière au dos de la carte mère …
…. Comme on peut le voir sur cette photo.

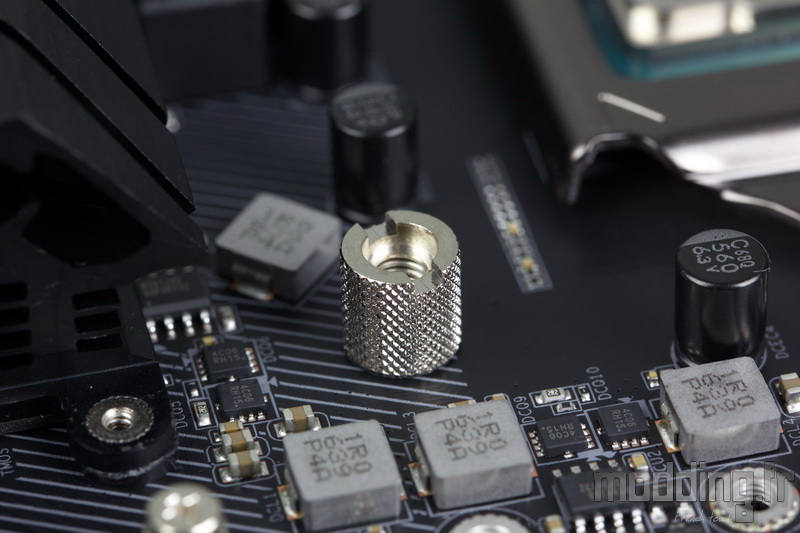

On installe ensuite les entretoises.
Elles sont dotées d’une encoche afin d’insérer un tournevis plat pour aider à leur mise en place.
On s’occupe ensuite d’équiper le radiateur avec les pattes de fixation.

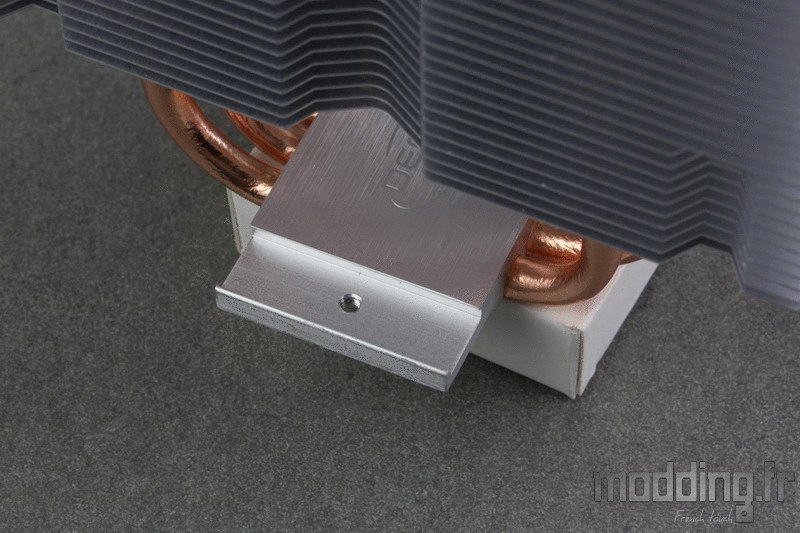

Nous attirons l’attention sur la petite encoche située sur le bord interne du rail.
Il faut alors placer la patte en insérant d’abord son bord interne pour qu’il prenne place sous cette encoche.
Il ne reste plus qu’à prendre la petite vis à tête fraisée pour fixer l’ensemble.
On répète l’opération pour la seconde patte de fixation.

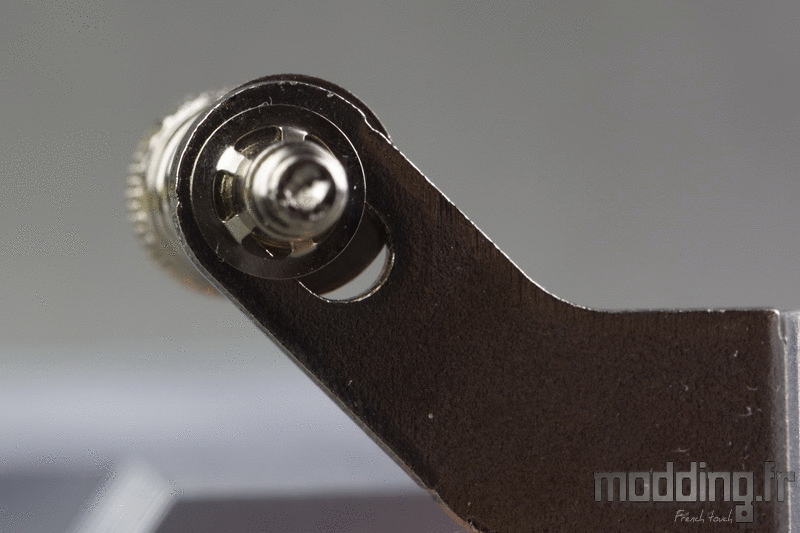

Les vis sont déjà en place et comme on peut le voir elles intègrent un ressort qui appliquera la tension adéquat sur le processeur.
L’emplacement de ces vis adopte une forme oblongue et nous déplacerons la vis pour qu’elle coïncide à l’entraxe du Socket 115x, donc la position la plus interne.

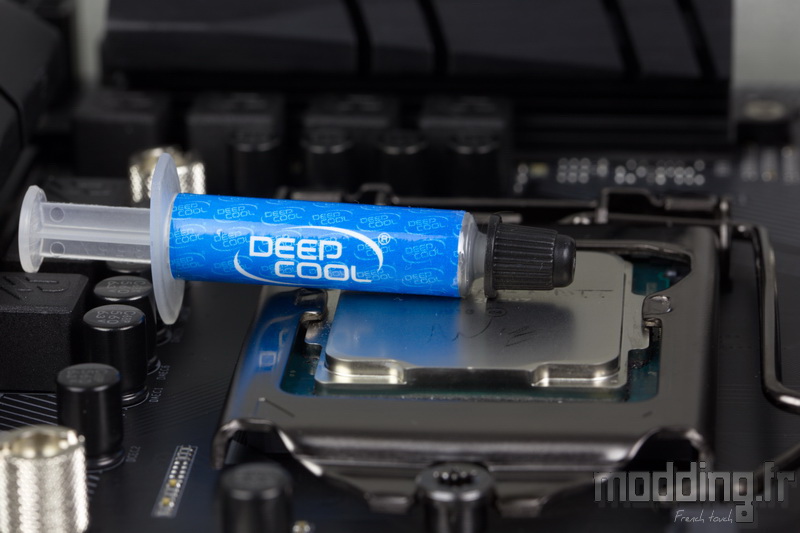

DeepCool nous fournit la seringue de pâte thermique.
Nous vous laissons le choix quant à son application.
On dispose le radiateur de façon à faire coïncider les vis de montage au niveau des entretoises.
On serre ensuite les vis tour à tour en adoptant un schéma croisé pour que la base reste toujours bien parallèle au processeur.

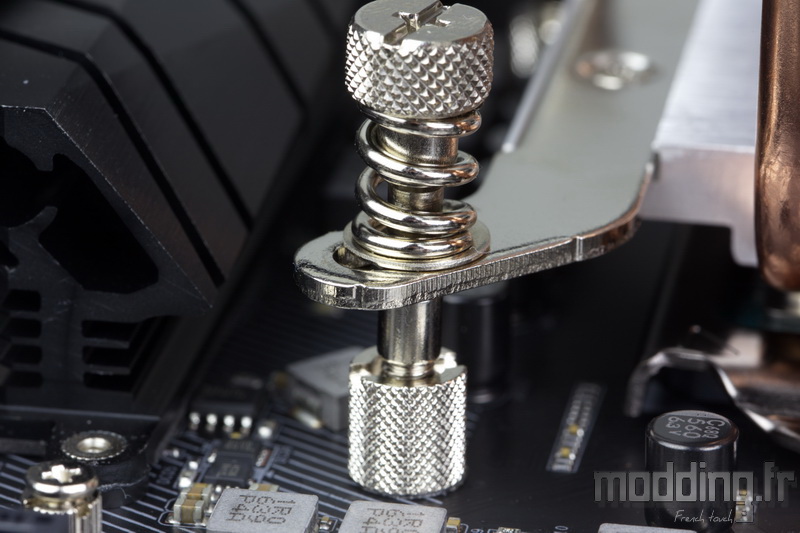

On peut serrer à fond jusqu’à faire disparaître le pas de vis dans l’entretoise.

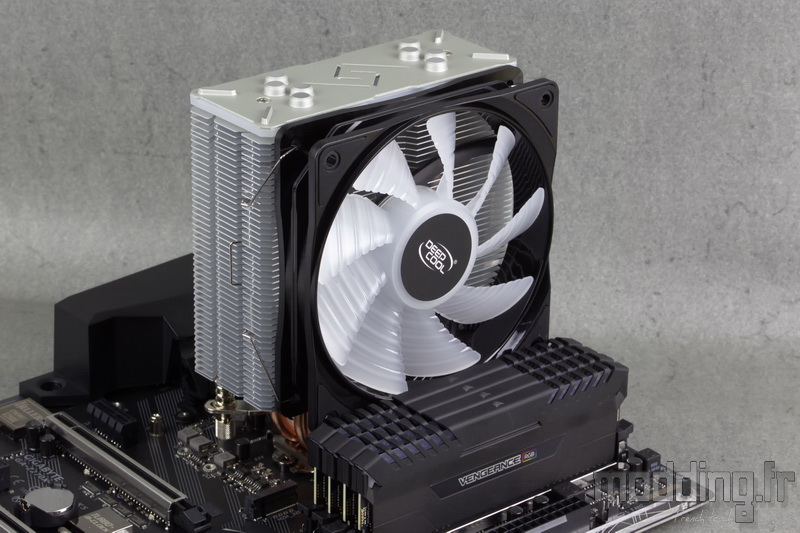

Le Gammaxx GT ne génère aucune interaction avec les barrettes mémoire.
Ca passe juste mais ça passe !
Il ne reste plus qu’à brancher les différents câbles…
Le câble PWM du ventilateur est connecté sur la prise CPU Fan de la carte mère, tandis que les deux câbles RGB seront connectés soit sur le module de commande soit sur la prise RGB de la carte mère si celle-ci en possède une.

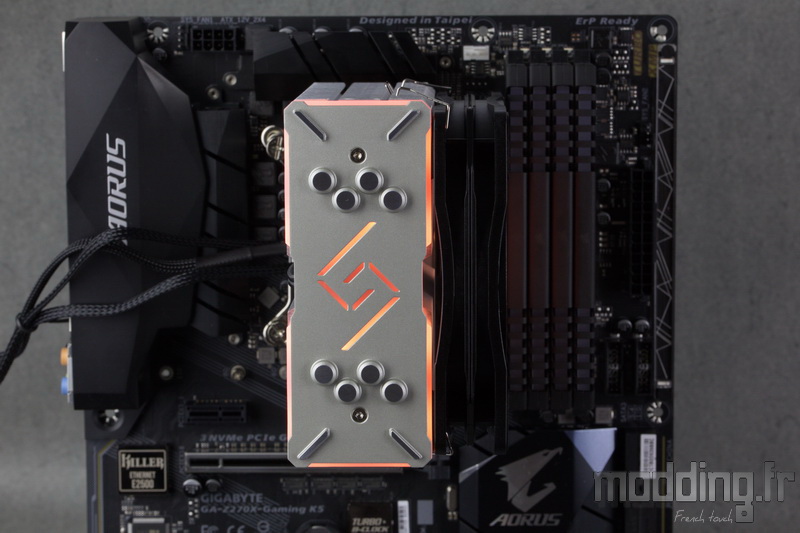

A ce moment, la magie du rétroéclairage RGB opère…
A nous de choisir la couleur et l’effet qui correspond au mieux au thème général du boitier.

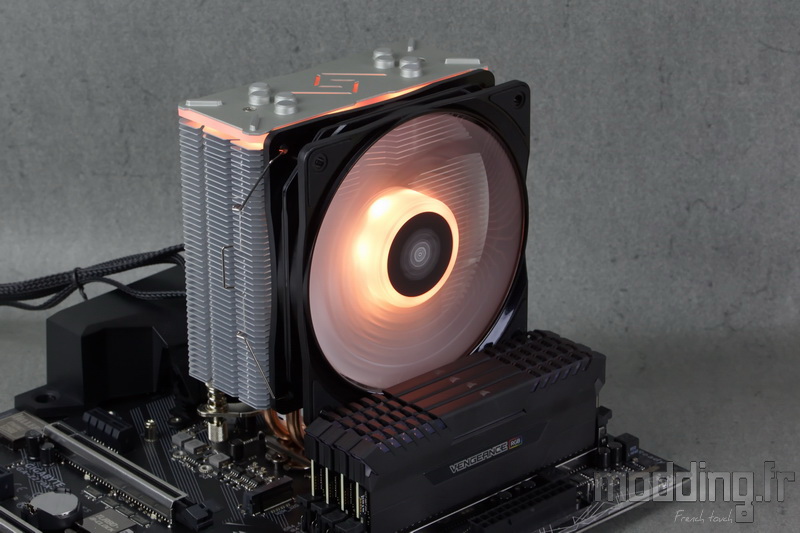

Chez modding.fr, nous avons une petite préférence pour la couleur orange….
