Le ventirad :
Le radiateur est au format simple tour.
Il est constitué de 46 ailettes en aluminium de 0.5 mm d’épaisseur.
Ses dimensions sont de 156 mm de hauteur sur 135 mm de large.

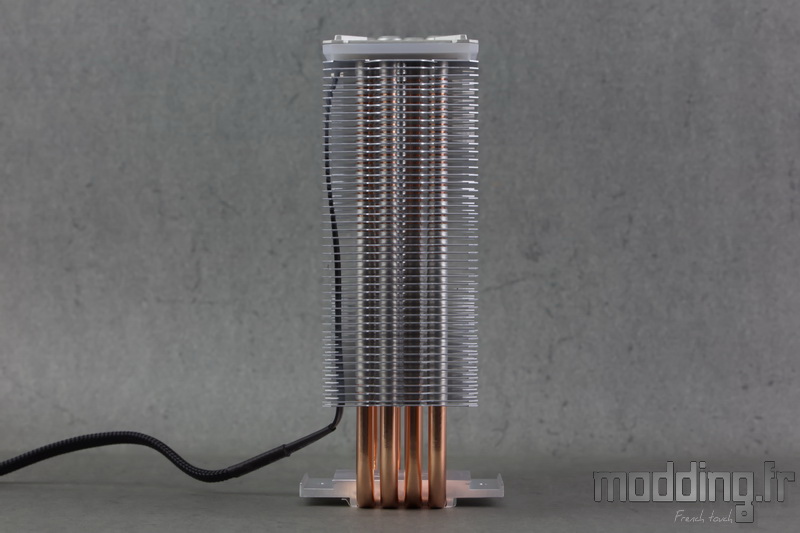

La profondeur du Gammaxx GT est mesurée à 50 mm.
4 caloducs en cuivre traversent l’ensemble des ailettes.
Ils adoptent la forme classique du “U” que l’on retrouve dans les ventirad de type tour.

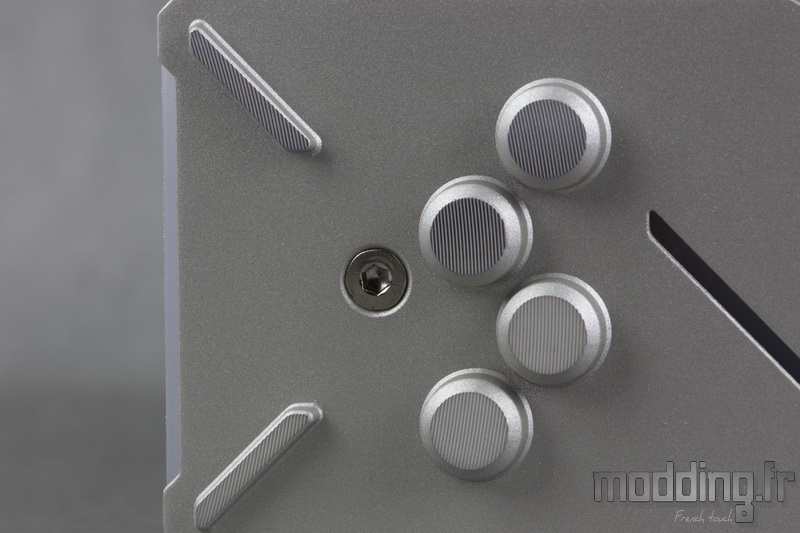

Les terminaisons des caloducs ainsi que la dernière ailette sont chapeautées par une plaque en aluminium quelque peu travaillée au niveau de son design.
On remarque la présence de deux petites vis à 6 pans qui permettent de retirer cette plaque.
Tandis que l’extrémité des caloducs est dissimulée par des capuchons faisant partie intégrante de la platine….
…. Nous avons au centre, une forme géométrique découpée à même la plaque.
On aurait pu penser avoir une découpe du logo, mais à priori DeepCool préfère jouer la carte d’un design neutre.
Ce dessin laisse passer le rétroéclairage RGB …
… Qui prend place sous cette platine en acrylique translucide.
Celle-ci occupe toute la surface de la dernière ailette et diffusera ainsi l’éclairage sur les bords de la platine supérieure.

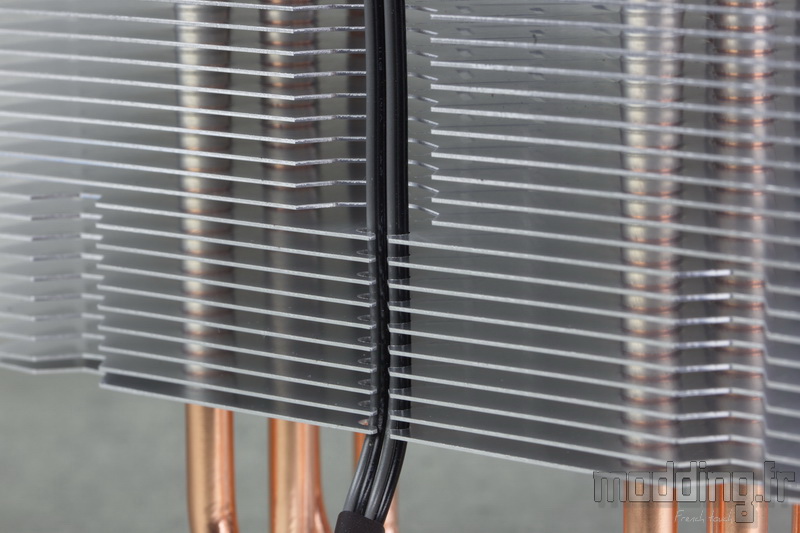

4 fils émergent du centre de cette plaque acrylique et courent le long du radiateur au fond d’une goulotte qui se referme sur les 10 dernières ailettes afin d’éviter que le câble ne se balade.
A sa sortie, ledit câble est habillé d’une gaine tressée noire et parcourt 400 mm pour terminer sa course dans une prise RGB identique à celle du ventilateur.

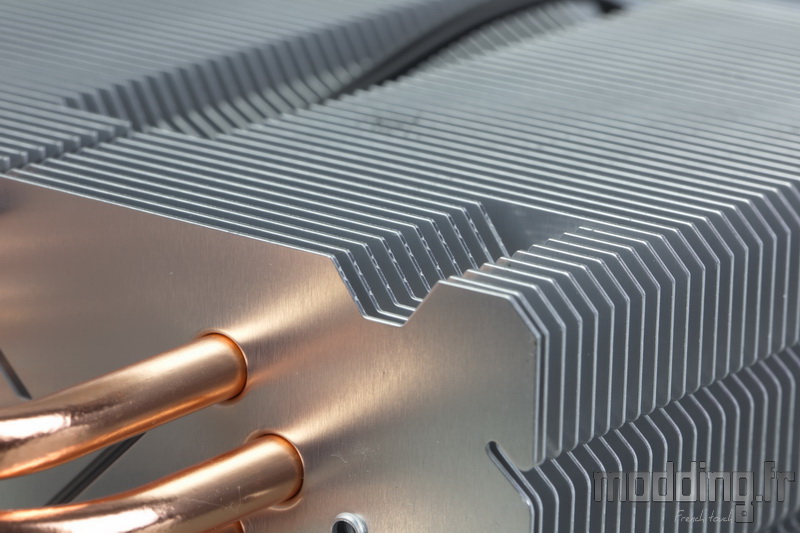

Ces 10 ailettes présentent deux autres goulottes sur les bords …. effet de style ? certainement…
Sur les bords du radiateur nous avons une série de deux encoches qui permettent de fixer le ventilateur sur l’une ou l’autre face du radiateur, voire les deux si on passe en Push/Pull.
On note au passage un effet légèrement brossé de la surface des ailettes.

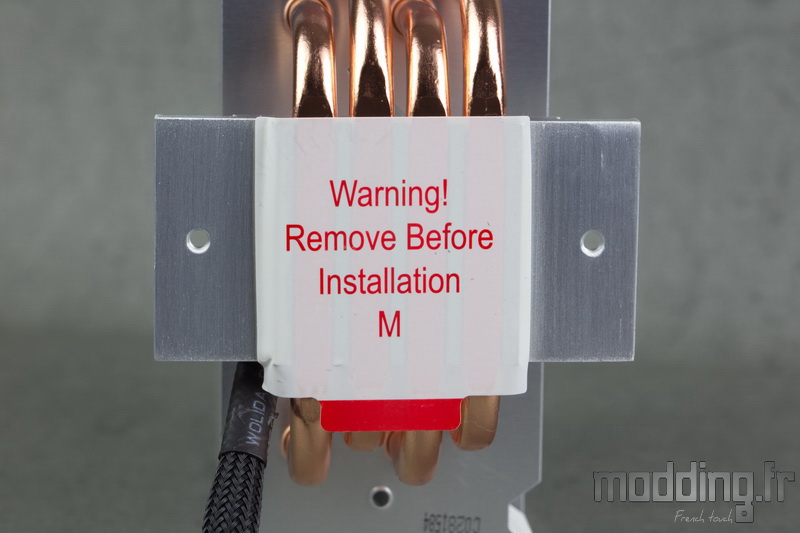

Une étiquette prend place sur la base du Gammaxx GT.
Comme il est écrit, en anglais dans le texte …., il ne faut point oublier de retirer cette protection avant d’installer le ventirad sur le processeur ! Sinon il risque d’être beaucoup moins performant ….
DeepCool prend le parti de la technologie “Direct touch” en plaçant les caloducs directement en contact avec la surface de l’IHS du processeur.
On note la présence de traces d’usinage concentriques de la surface de cette base.
Afin de maintenir les caloducs entre eux, nous avons une platine en aluminium dotée d’une sympathique finition avec un effet brossé et le logo de la marque gravé à même la matière aluminium.

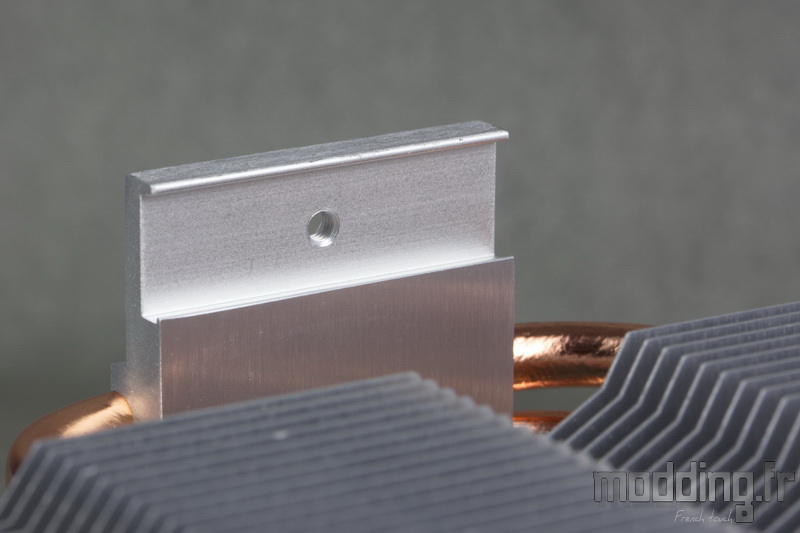

Cette platine embarque, de part et d’autre, un rail muni d’un trou taraudé pour la mise en place des pattes de fixation.
Les 4 caloducs s’insèrent dans les ailettes par groupe de deux en s’intercalant.
Ils font 6 mm de diamètre.

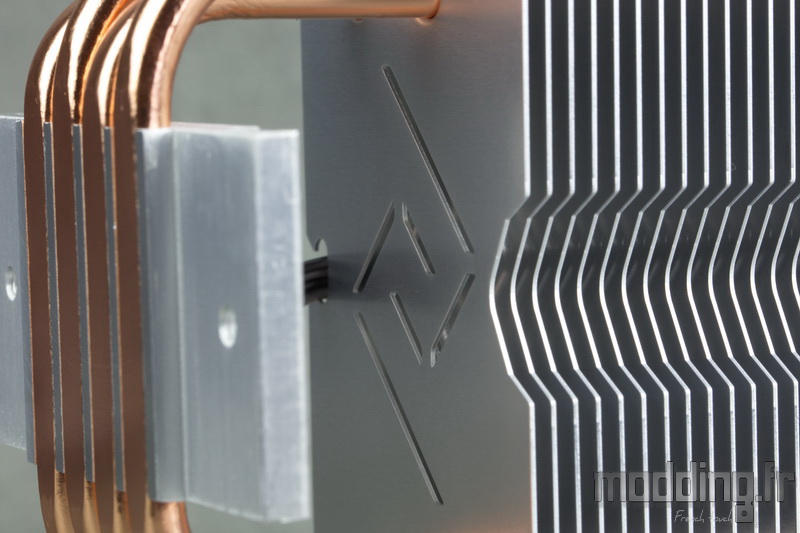

On remarque que chacune des ailettes est dotée de la même découpe que la platine supérieure.
Le Gammaxx GT au complet avec son ventilateur pèse 870 g.
Nous passons à une épaisseur totale mesurée à 77 mm.

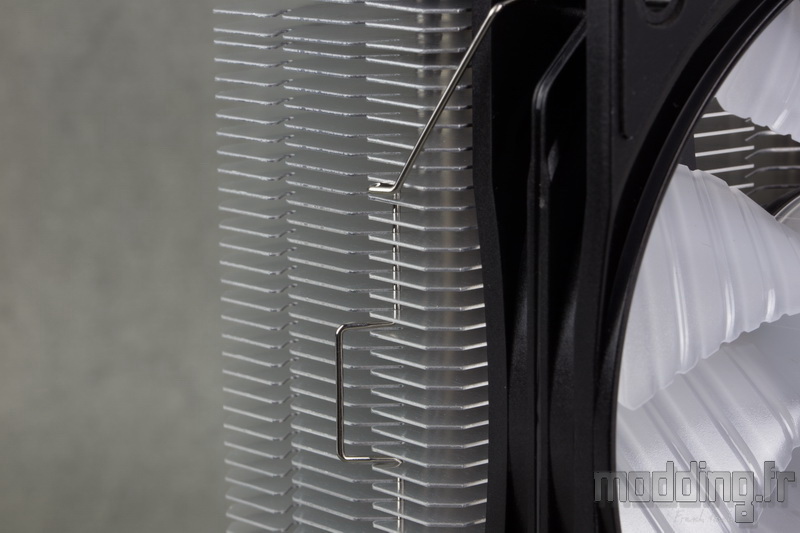

L’extrémité des attaches métalliques prend place entre les deux faces du cadre du ventilateur.
Un détail à prendre en compte si jamais il nous prend l’envie de changer de ventilateur.
Le système de fixation permet de moduler la hauteur du ventilateur par rapport au radiateur.
Mais de par une profondeur relativement compacte, nous ne devrions pas avoir de soucis d’interférence avec les emplacements des barrettes mémoire.
Avant de brancher les différents câbles RGB….

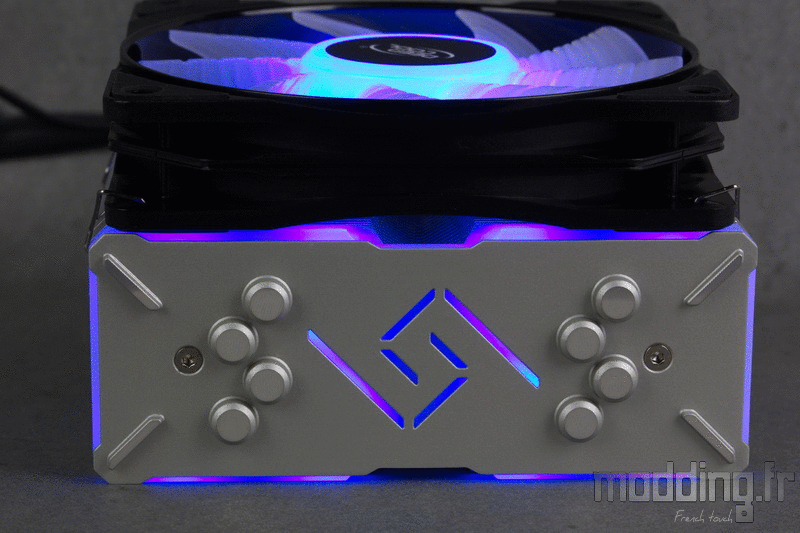

…. Et une fois branchés ! L’éclairage se diffuse au niveau de la découpe géométrique….
…. Ainsi que sur les bords de la platine supérieure …

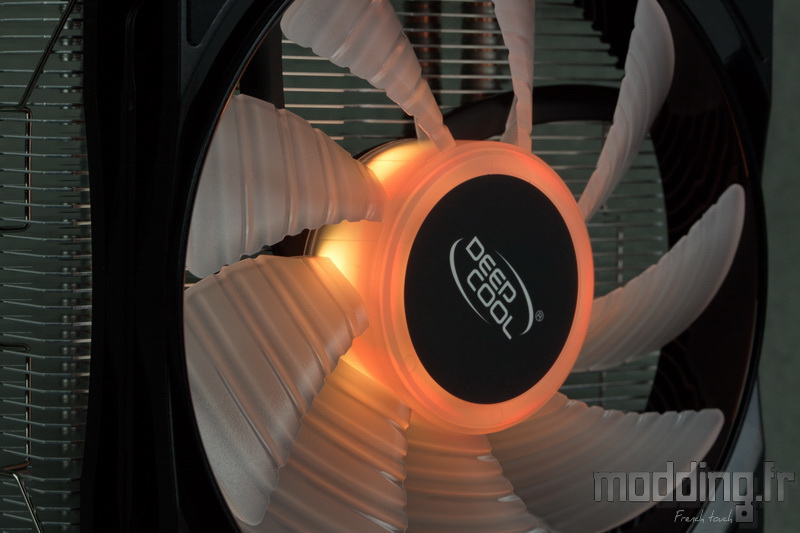

…. Sans oublier les pales du ventilateur.
Un rétroéclairage qui se révèle assez discret en fin de compte…
Mais il faudra gérer le nombre de câbles supplémentaires garantissant la fonction RGB.
Leur longueur de 400 mm additionnée au 140 mm du câble avant d’atteindre le module de contrôle, permettra de glisser ce dernier en dehors du boitier.
Le module de commande permet d’afficher 7 couleurs : Violet, Rouge, Vert, Bleu, Orange, Blanc et Bleu ciel (la couleur de DeepCool).
Nous avons, au total, 4 modes en plus du mode statique qui concerne chaque couleur.
Ainsi nous avons un effet “respirant” pour chacune des 7 couleurs.
Nous avons trois autres effets mettant en jeu l’ensemble du spectre RGB : Mode Rainbow (ou Licorne …) on passe d’une couleur à l’autre en mode séquentiel, mode respirant ou en mode continu.
Mais que se cache t’il sous cette platine en aluminium…. ?
On retire les deux vis….
Nous tombons alors sur la plaque acrylique.
On devine au passage les extrémités coniques des caloducs.

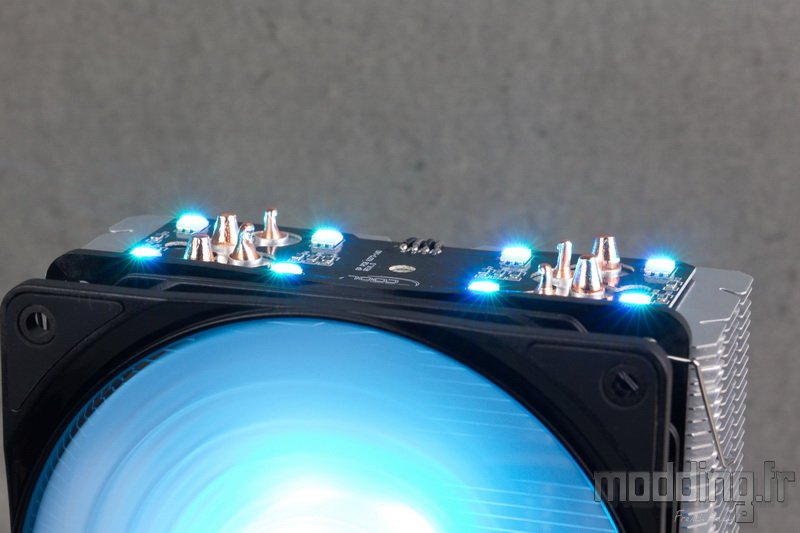

Cette plaque est juste posée sur le PCB embarquant le système de rétroéclairage du radiateur.
Système qui est composé de 8 Leds RGB réparties en deux groupes de 4 entourant les extrémités des tubes caloporteurs.
La platine en aluminium et la platine en acrylique une fois retirées du radiateur.
